绘图指令

1 二维曲线图

1.1 绘制折线图plot

1.2 绘制自定义函数

1.3 绘制符号函数

1.4 绘制自定义函数

1.5 图形修饰

1.6 更多类型的二维图

1.7 数值函数的二维图

2 三维曲线图

2.1 三维曲线plot3

2.2 三维面填色fill3

3 曲面图形

3.1 网格点坐标的表示

3.2 三维网格mesh、meshc、meshz

3.3 着色表面图surf、surfc

3.4 二元函数的伪彩色图pcolor

3.5 等高线contour

3.6 矢量场图quiver

3.7 视角控制view

3.8 多视区控制subplot

3.9 制作、播放动画

3.10 示例：地形图

3.11 示例：汶川地形图

4 数据特征的图形展示

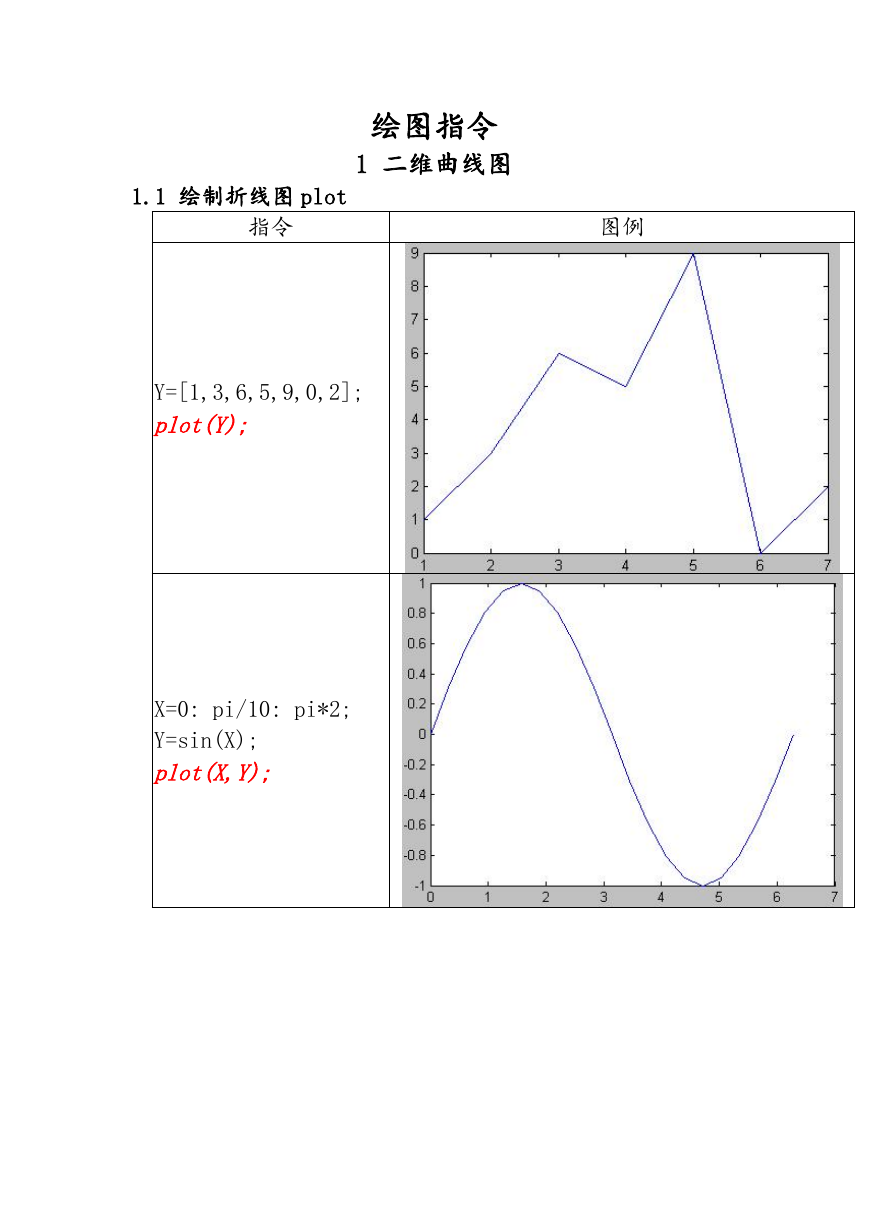

绘图指令 1 二维曲线图 1.1 绘制折线图 plot 指令图例 Y=[1,3,6,5,9,0,2]; plot(Y); X=0: pi/10: pi*2; Y=sin(X); plot(X,Y);

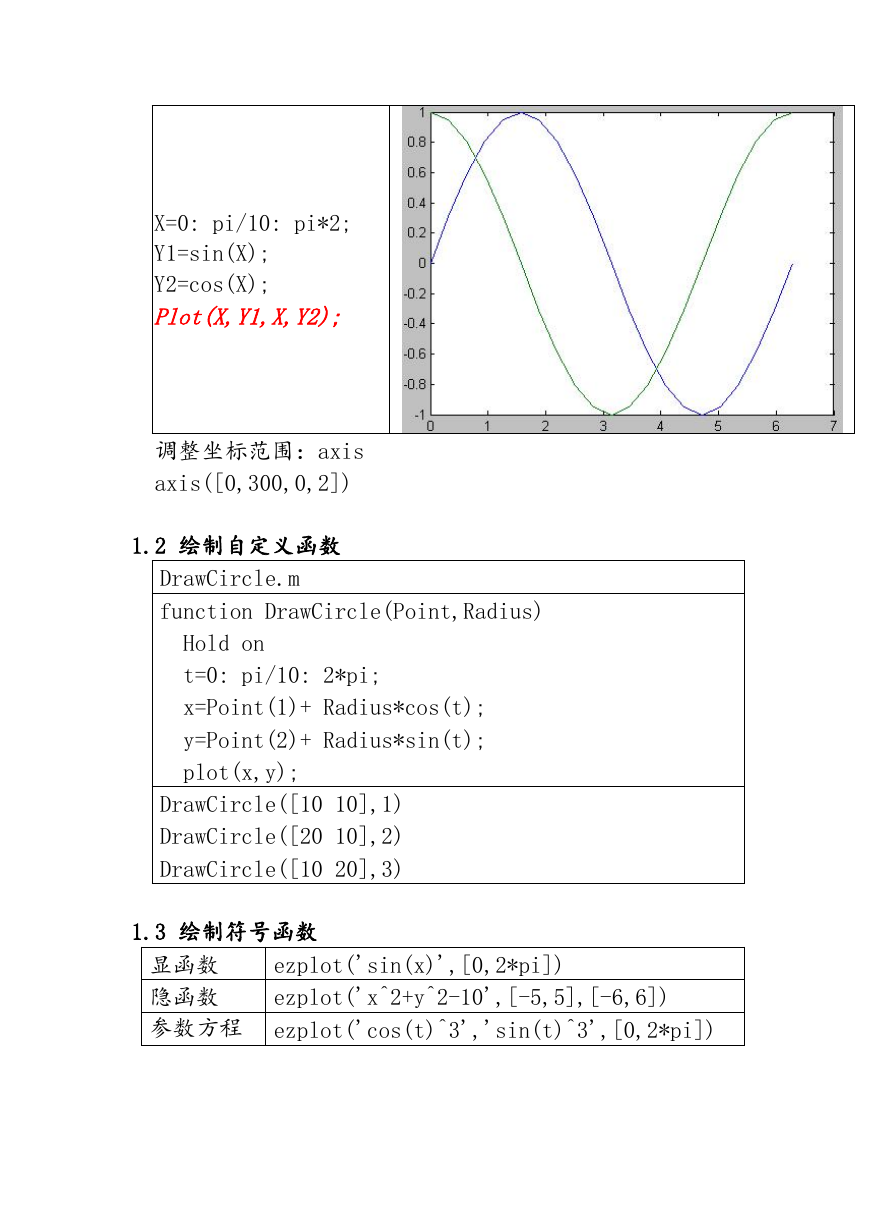

X=0: pi/10: pi*2; Y1=sin(X); Y2=cos(X); Plot(X,Y1,X,Y2); 调整坐标范围：axis axis([0,300,0,2]) 1.2 绘制自定义函数 DrawCircle.m function DrawCircle(Point,Radius) Hold on t=0: pi/10: 2*pi; x=Point(1)+ Radius*cos(t); y=Point(2)+ Radius*sin(t); plot(x,y); DrawCircle([10 10],1) DrawCircle([20 10],2) DrawCircle([10 20],3) 1.3 绘制符号函数显函数隐函数参数方程 ezplot('cos(t)^3','sin(t)^3',[0,2*pi]) ezplot('sin(x)',[0,2*pi]) ezplot('x^2+y^2-10',[-5,5],[-6,6])

1.4 绘制自定义函数 function y=myf1(x) y=sqrt(100-x^2); fplot('myf1',[-15 15]) fplot('[sin(x) cos(x) myf1(x)]',[-15 15]) 1.5 图形修饰设置颜色 y m c r g b w k 设置线型 - 设置标记 . -- * : o -. x + 指令图例 Y=[1,3,6,5,9,0,2]; plot(Y, 'r-+');

X=0: pi/10: pi*2; Y=sin(X); plot(X,Y, 'b-.'); X=0: pi/10: pi*2; Y1=sin(X); Y2=cos(X); plot(X,Y1,'r+-', X,Y2,'b-*'); 在指定坐标处，书写文字： text(3.5, 0.6, '曲线比较'); x=[1.6*pi, 1.6*pi]; y=[-0.3, 0.8]; s=['曲线 cos'; '曲线 sin']; text(x,y,s);

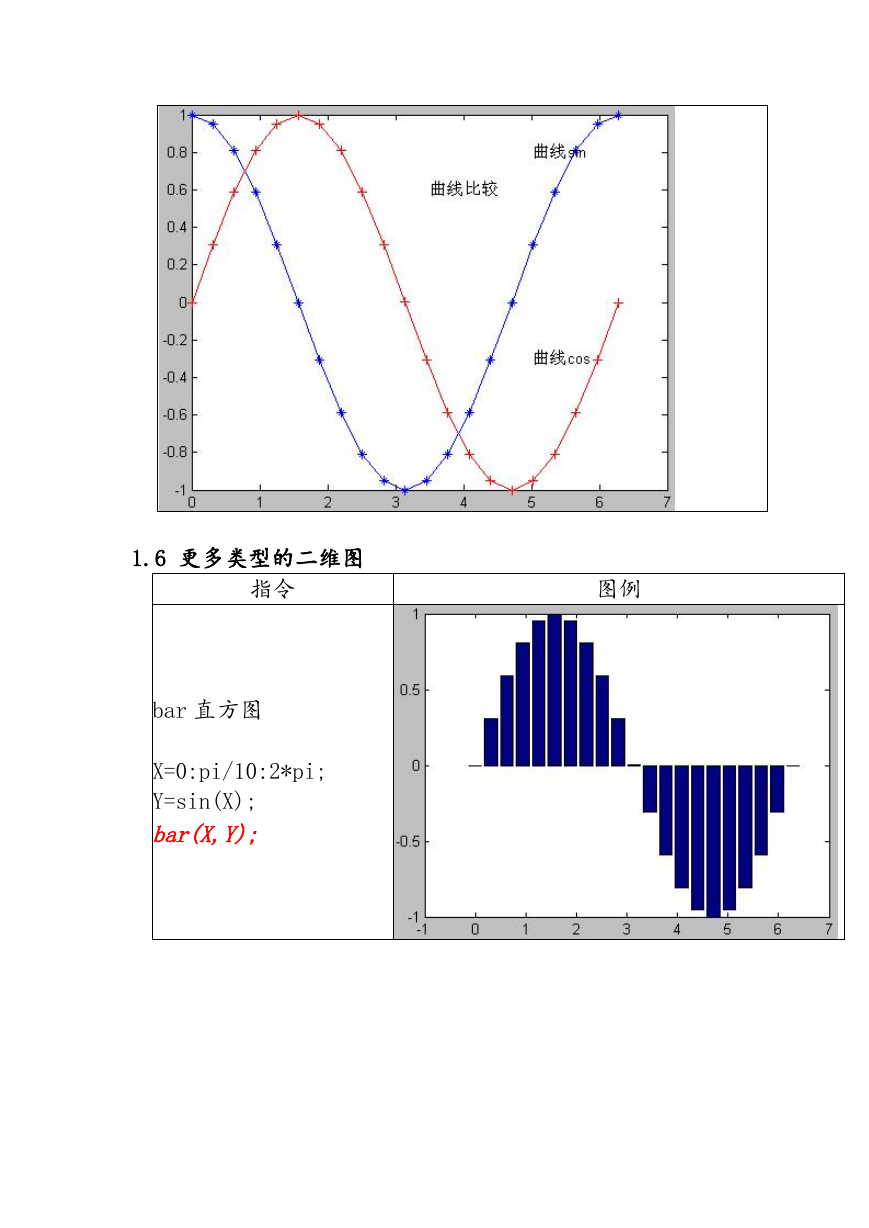

1.6 更多类型的二维图指令图例 bar 直方图 X=0:pi/10:2*pi; Y=sin(X); bar(X,Y);

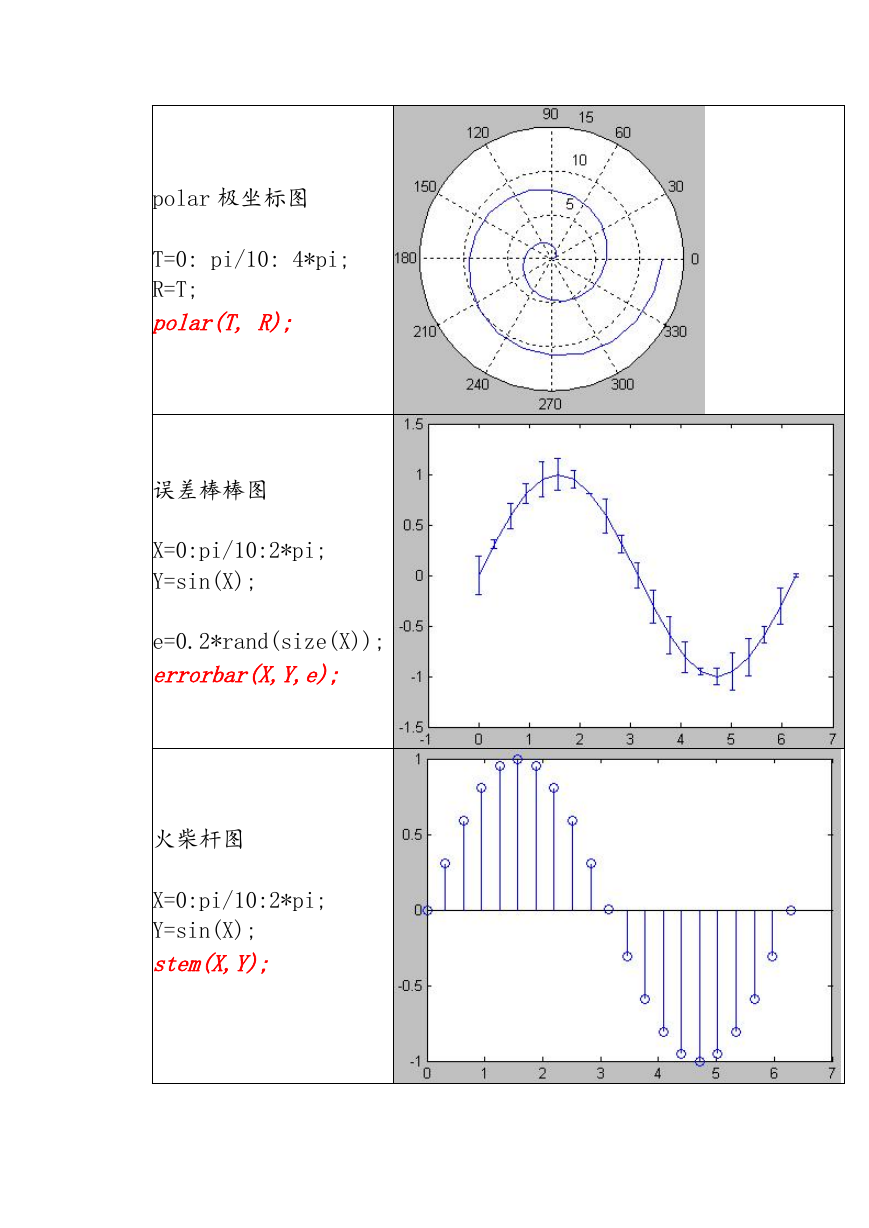

polar 极坐标图 T=0: pi/10: 4*pi; R=T; polar(T, R); 误差棒棒图 X=0:pi/10:2*pi; Y=sin(X); e=0.2*rand(size(X)); errorbar(X,Y,e); 火柴杆图 X=0:pi/10:2*pi; Y=sin(X); stem(X,Y);

stairs 楼梯图 X=0:pi/10:2*pi; Y=sin(X); stairs(X,Y); 多边形填色图 X=[1,2,3,4,5]; Y=[3,5,2,1,6]; fill(X,Y,'r'); hold on; % 保持图形 plot(X,Y,'o') 1.7 数值函数的二维图可用于绘图，更可用于采样取点。 fplot('0.5*cos(x)',[-pi,pi]) [X,Y] = fplot('0.5*cos(x)',[-pi,pi]); % 返回点坐标 % 绘图

fplot('cos(x)',[-pi,pi],'r-+'); % 观察点的位置控制采样点的密度 fplot('cos(x)',[-pi,pi],'r-+',0.05);
