《无线传感器网络技术》 Wireless Sensor Networks 第二章 WSN路由协议

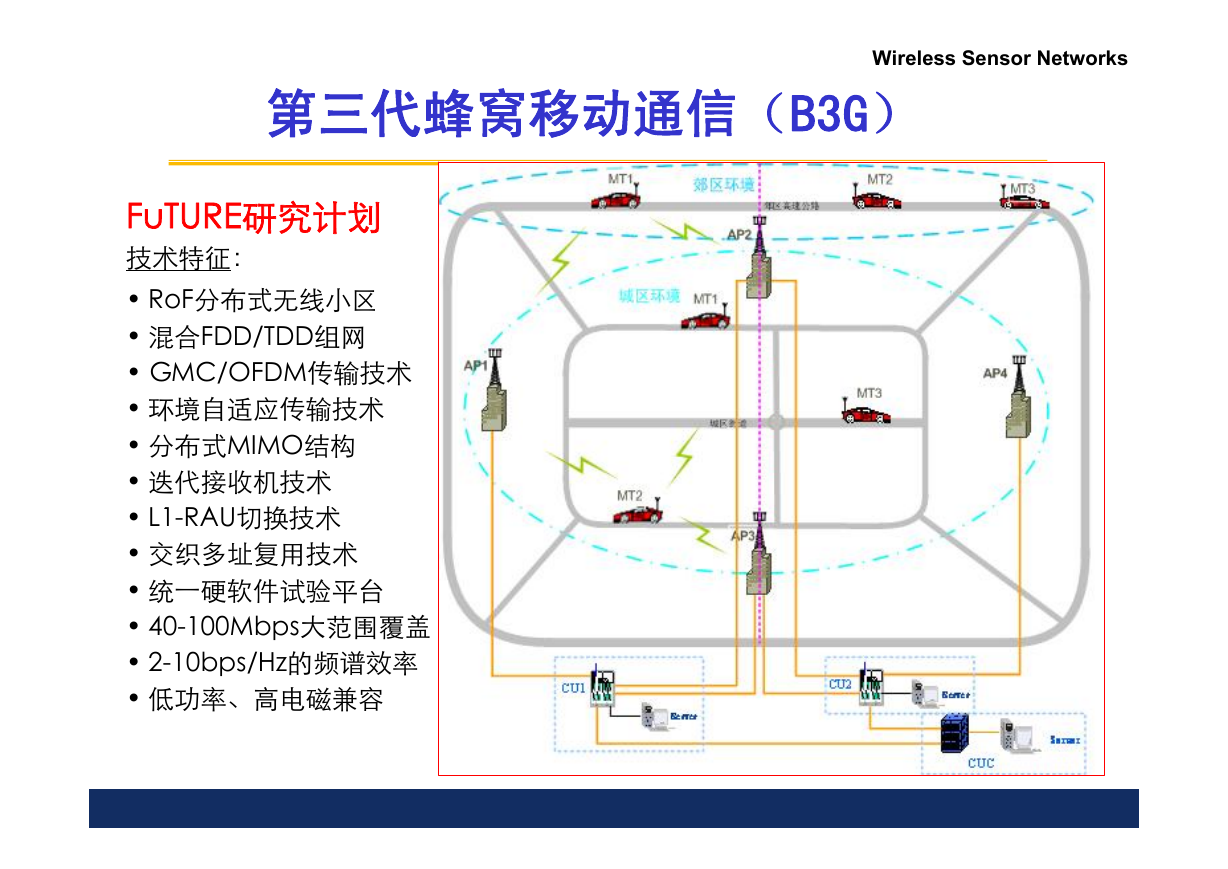

第三代蜂窝移动通信（B3G） Wireless Sensor Networks FuTURE研究计划技术特征： • RoF分布式无线小区 • 混合FDD/TDD组网 • GMC/OFDM传输技术 • 环境自适应传输技术 • 分布式MIMO结构 • 迭代接收机技术 • L1-RAU切换技术 • 交织多址复用技术 • 统一硬软件试验平台 • 40-100Mbps大范围覆盖 • 2-10bps/Hz的频谱效率 • 低功率、高电磁兼容

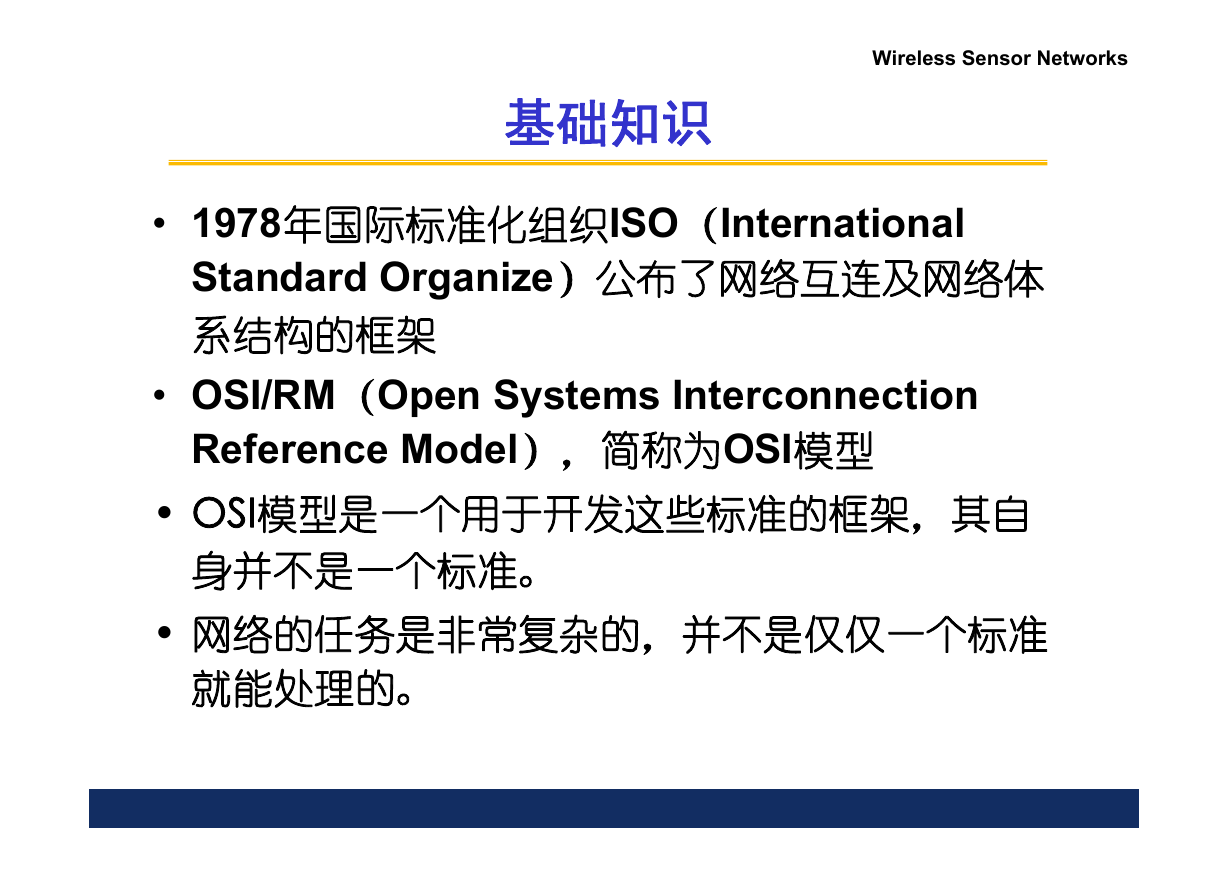

Wireless Sensor Networks 基础知识 • 1978年国际标准化组织ISO（International Standard Organize）公布了网络互连及网络体系结构的框架 • OSI/RM（Open Systems Interconnection Reference Model），简称为OSI模型 • OSI模型是一个用于开发这些标准的框架，其自身并不是一个标准。 • 网络的任务是非常复杂的，并不是仅仅一个标准就能处理的。

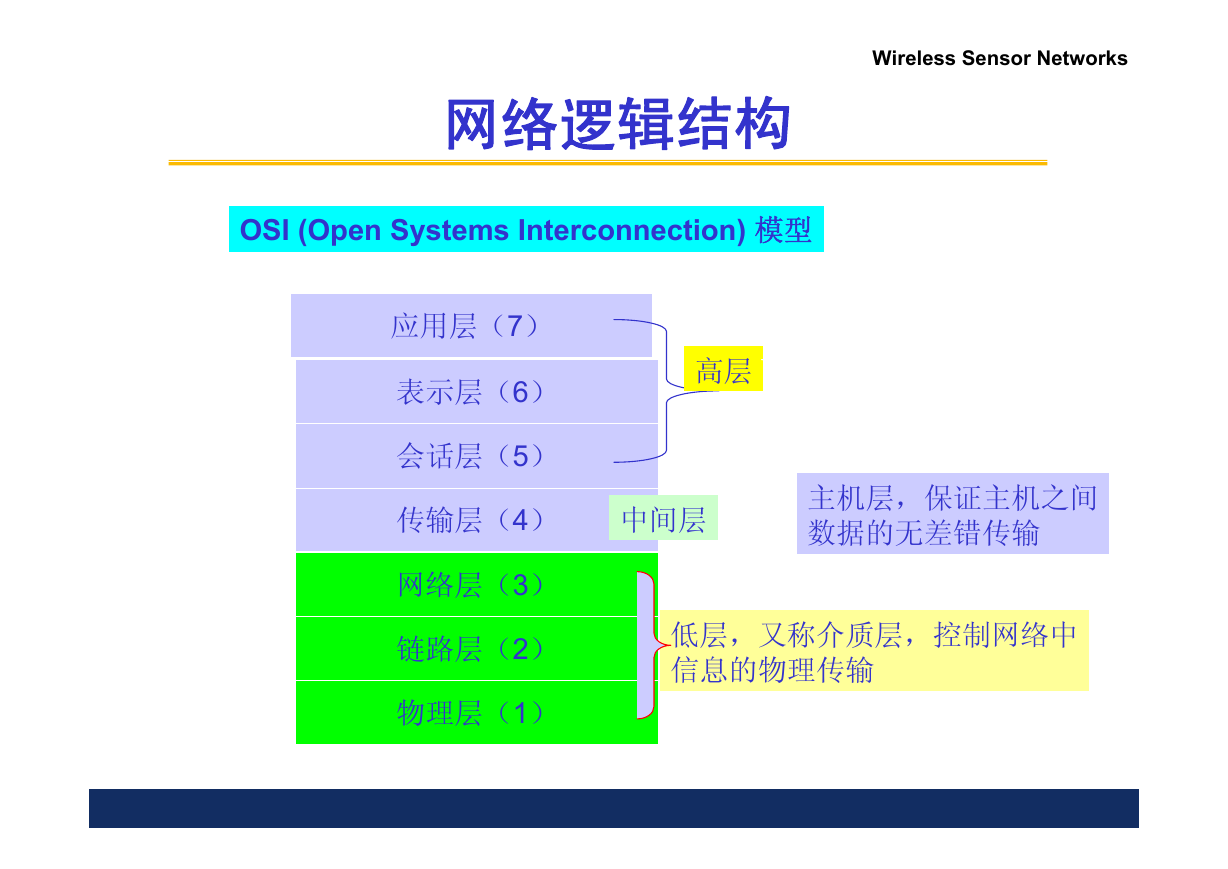

Wireless Sensor Networks 网络逻辑结构 OSI (Open Systems Interconnection) 模型应用层（7）表示层（6）会话层（5）高层传输层（4）中间层主机层，保证主机之间数据的无差错传输网络层（3）链路层（2）物理层（1）低层，又称介质层，控制网络中信息的物理传输

网络的逻辑结构 Wireless Sensor Networks • 可以在物理设备或节点间建立连接并控制这些点间路由和数据传输的标准和协议。 • 逻辑连接是建立在物理连接之上的，所以逻辑结构和物理结构相互依赖，但是两者同时具有高度的独立性 • 可以在不改变逻辑结构的情况下改变网络的物理结构； • 同样，同一物理网络在很多情况下可以支持不同的标准和协议。

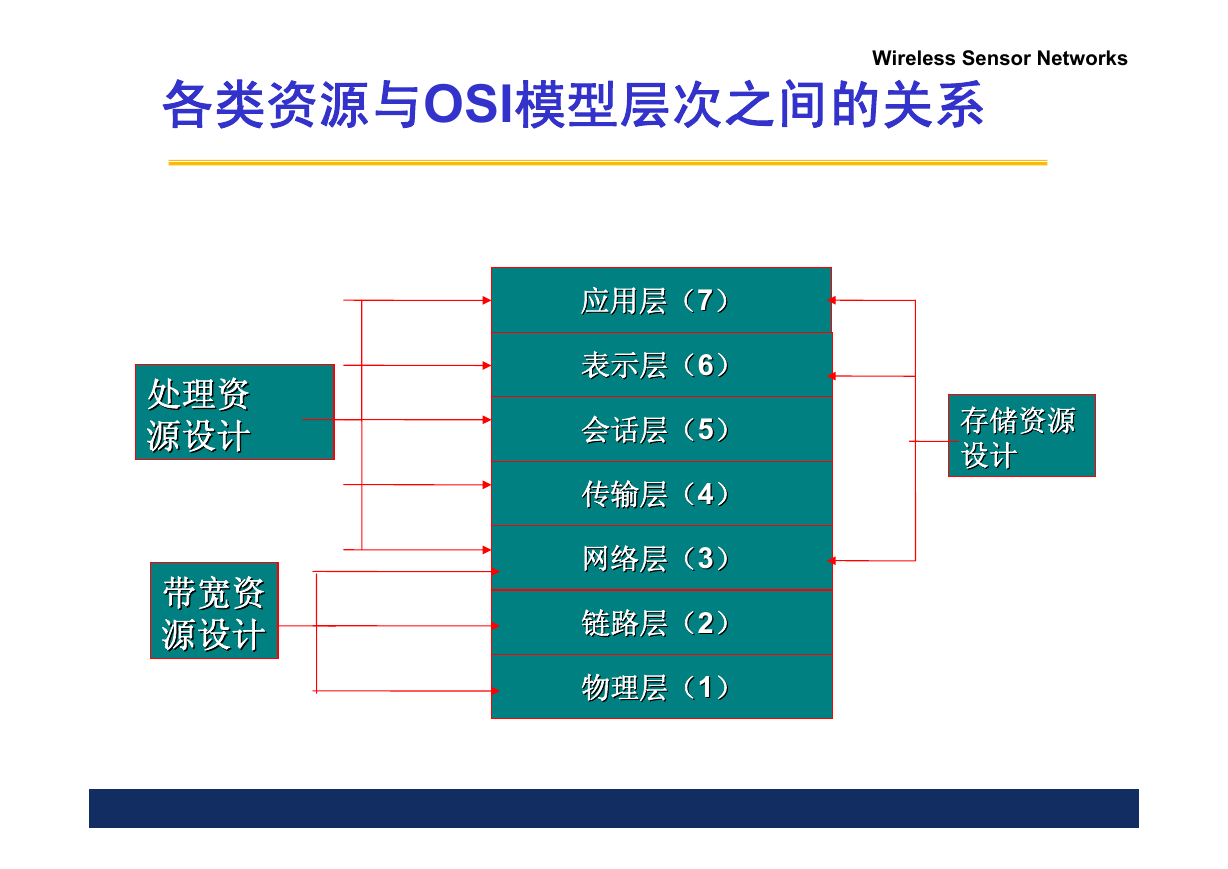

各类资源与OSI模型层次之间的关系 Wireless Sensor Networks 处理资处理资源设计源设计带宽资带宽资源设计源设计应用层（77））应用层（表示层（66））表示层（会话层（55））会话层（传输层（44））传输层（网络层（33））网络层（链路层（22））链路层（物理层（11））物理层（存储资源存储资源设计设计

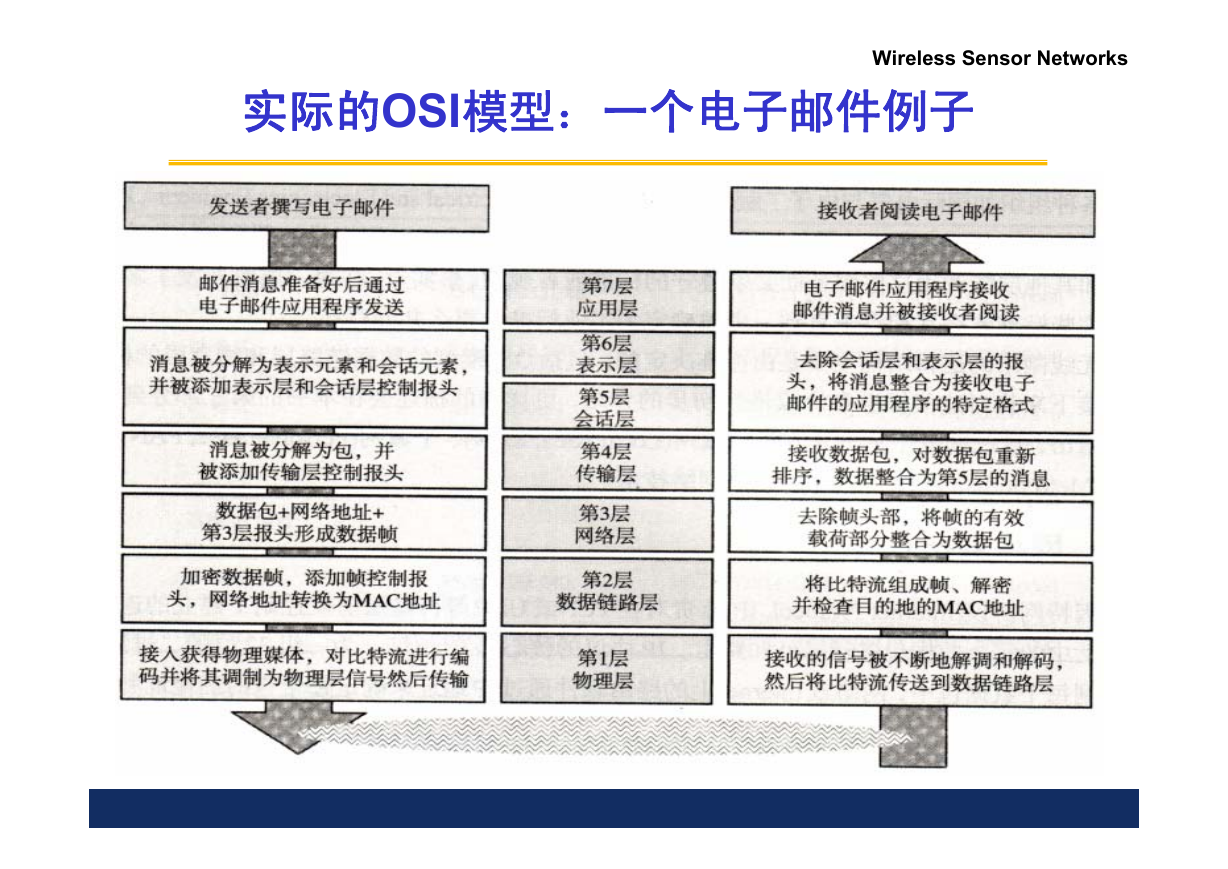

实际的OSI模型：一个电子邮件例子 Wireless Sensor Networks

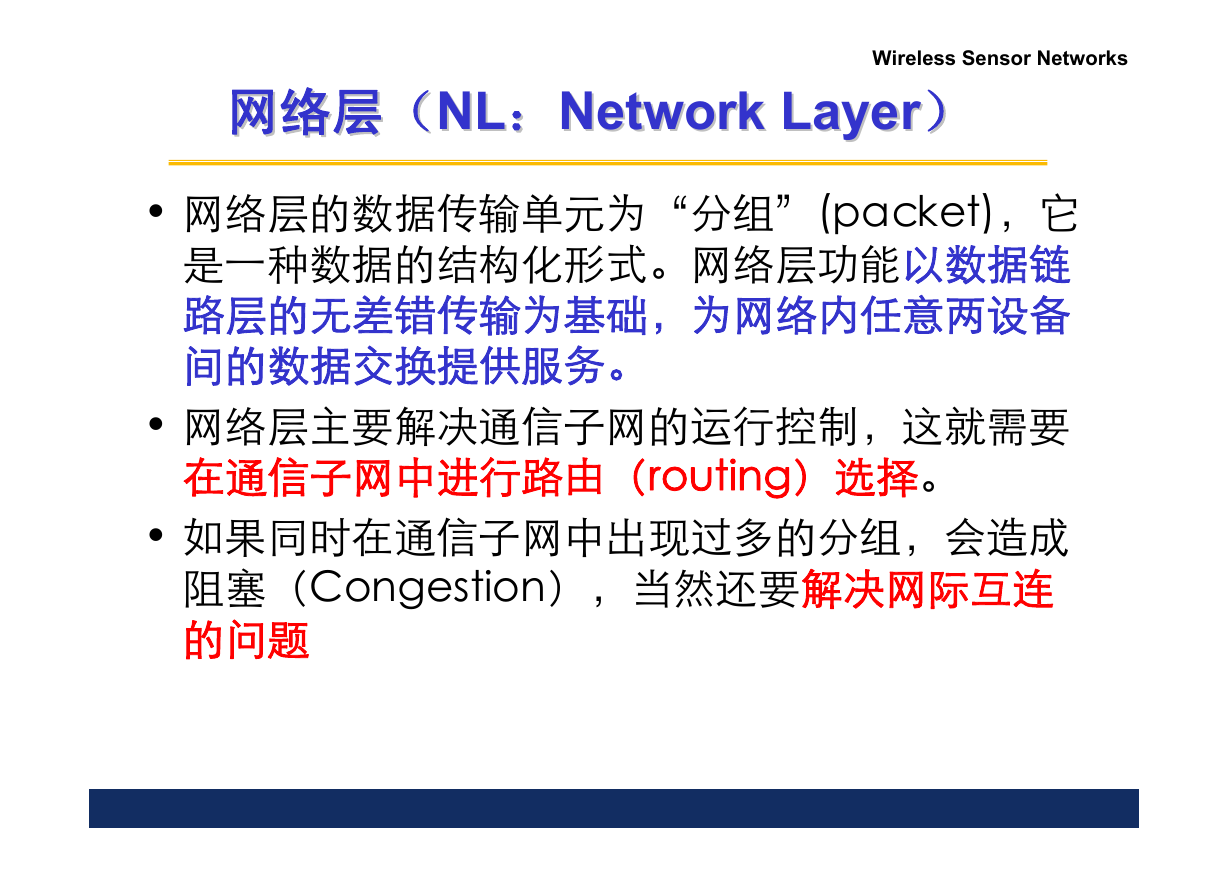

网络层（NLNL：：Network Layer 网络层（ Network Layer）） Wireless Sensor Networks • 网络层的数据传输单元为“分组”(packet)，它是一种数据的结构化形式。网络层功能以数据链路层的无差错传输为基础，为网络内任意两设备间的数据交换提供服务。 • 网络层主要解决通信子网的运行控制，这就需要在通信子网中进行路由（routing）选择。 • 如果同时在通信子网中出现过多的分组，会造成阻塞（Congestion），当然还要解决网际互连的问题
