s0026_cs_00_1_cover_7.fm Page 1 Tuesday, September 1, 2009 7:40 PM 数码照相机使用说明书使用说明书基础入门第2页查看照相机各部位名称、拍摄和播放的基本步骤以及基本操作。目录第26页 Printed in China VN332001 感谢您购买 Olympus 数码照相机。在使用新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使用寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍几张不重要的图像，确保您能正确无误地操作本照相机。本说明书中的画面及照相机图示说明是产品研发过程中的，有可能与实际产品不符。此使用说明书的内容适用于固件版本为 1.0 的照相机。如果通过照相机固件的升级而对某些功能进行增补及／或更改，这些内容将与说明书的内容不同。关于最新信息，请访问Olympus的网站。

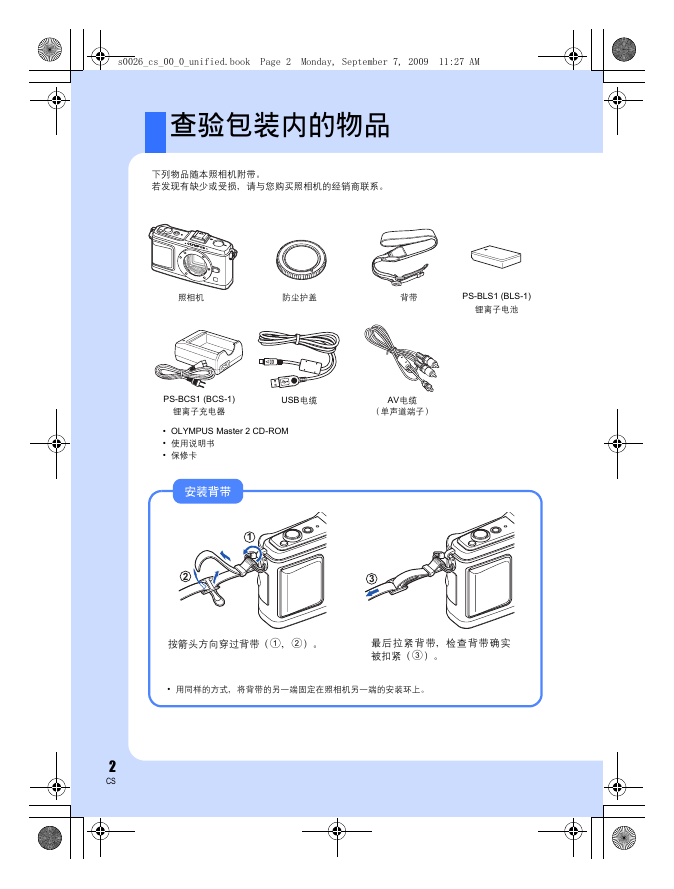

s0026_cs_00_0_unified.book Page 2 Monday, September 7, 2009 11:27 AM 查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。照相机防尘护盖背带 PS-BLS1 (BLS-1) 锂离子电池 PS-BCS1 (BCS-1) 锂离子充电器 USB电缆 AV电缆（单声道端子） • OLYMPUS Master 2 CD-ROM • 使用说明书 • 保修卡安装背带 1 2 3 按箭头方向穿过背带（1，2）。最后拉紧背带，检查背带确实被扣紧（3）。 • 用同样的方式，将背带的另一端固定在照相机另一端的安装环上。 2 CS

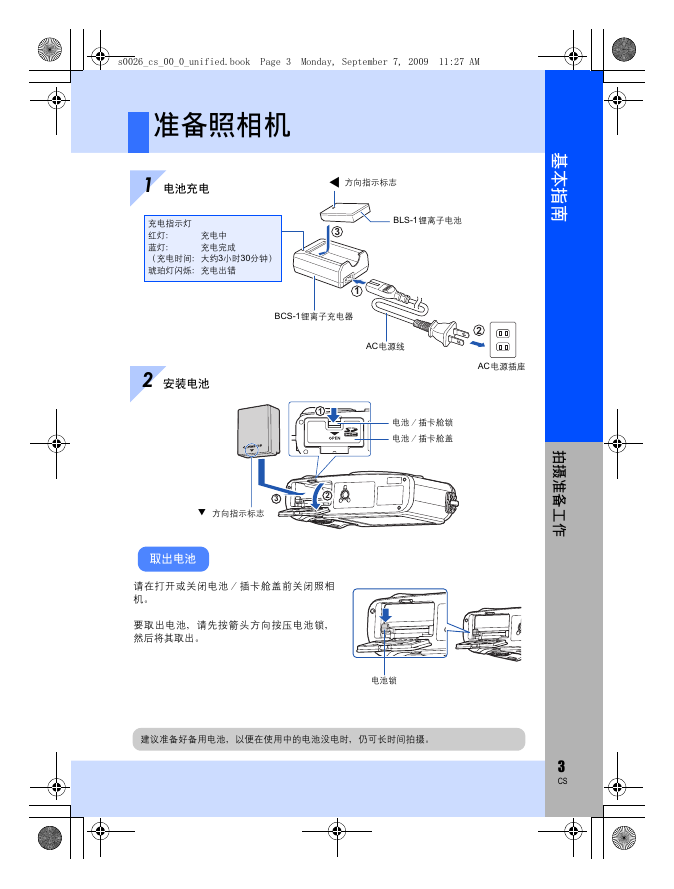

s0026_cs_00_0_unified.book Page 3 Monday, September 7, 2009 11:27 AM 准备照相机 1 电池充电方向指示标志充电指示灯红灯：蓝灯：（充电时间：大约3小时30分钟）琥珀灯闪烁：充电出错充电中充电完成 3 1 BLS-1锂离子电池 2 安装电池 BCS-1锂离子充电器 AC电源线 2 AC电源插座 1 电池／插卡舱锁电池／插卡舱盖 3 2 方向指示标志取出电池请在打开或关闭电池／插卡舱盖前关闭照相机。要取出电池，请先按箭头方向按压电池锁，然后将其取出。电池锁建议准备好备用电池，以便在使用中的电池没电时，仍可长时间拍摄。基本指南拍摄准备工作 3 CS

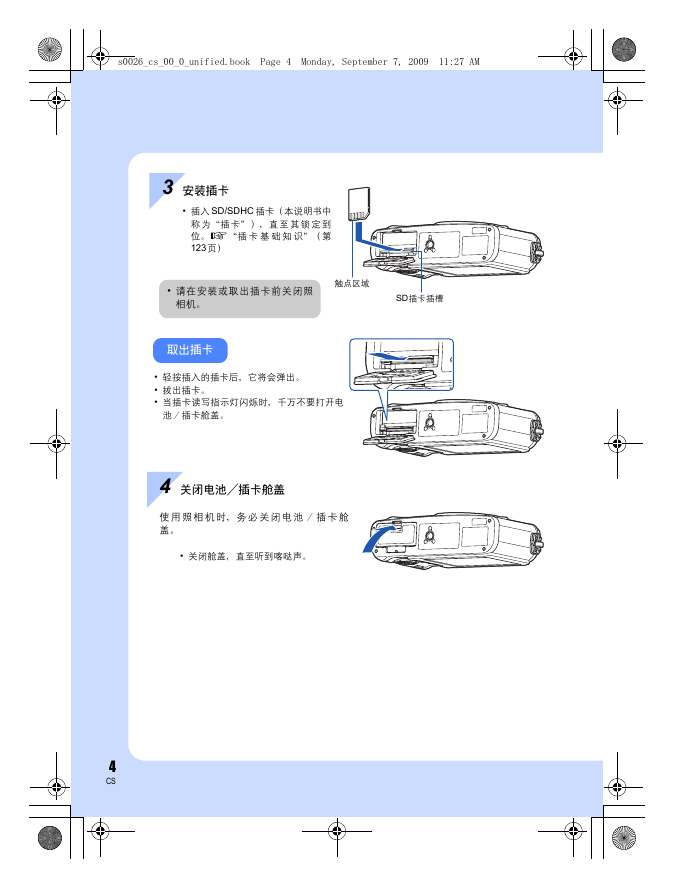

s0026_cs_00_0_unified.book Page 4 Monday, September 7, 2009 11:27 AM SD插卡插槽 3 安装插卡 • 插入 SD/SDHC 插卡（本说明书中称为“插卡”），直至其锁定到位。g“插卡基础知识”（第 123页） • 请在安装或取出插卡前关闭照触点区域相机。取出插卡 • 轻按插入的插卡后，它将会弹出。 • 拔出插卡。 • 当插卡读写指示灯闪烁时，千万不要打开电池／插卡舱盖。 4 关闭电池／插卡舱盖使用照相机时，务必关闭电池／插卡舱盖。 • 关闭舱盖，直至听到喀哒声。 4 CS

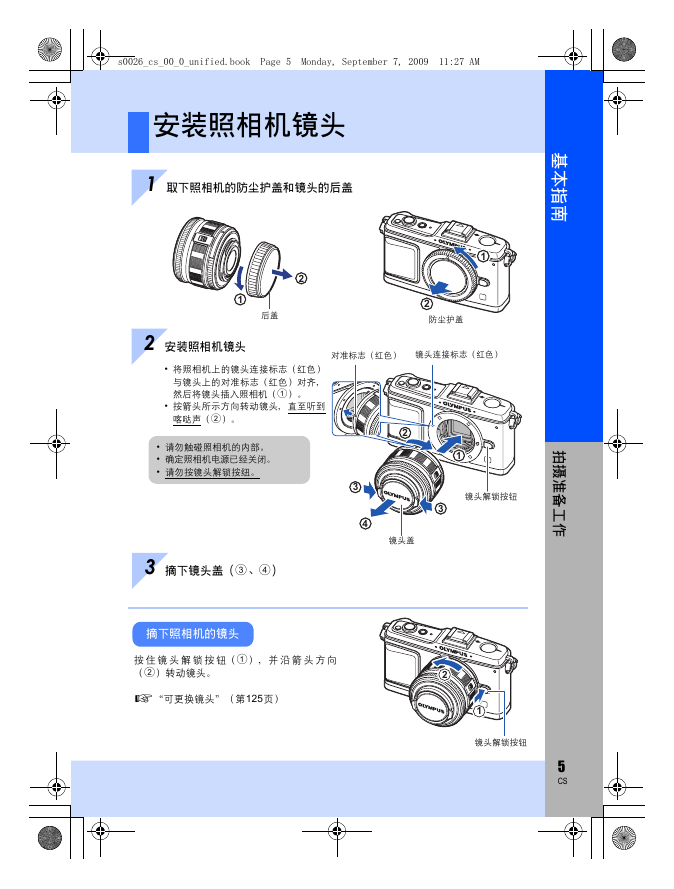

s0026_cs_00_0_unified.book Page 5 Monday, September 7, 2009 11:27 AM 安装照相机镜头 1 取下照相机的防尘护盖和镜头的后盖 2 1 后盖 2 安装照相机镜头 • 将照相机上的镜头连接标志（红色）与镜头上的对准标志（红色）对齐，然后将镜头插入照相机（1）。 • 按箭头所示方向转动镜头，直至听到喀哒声（2）。 • 请勿触碰照相机的内部。 • 确定照相机电源已经关闭。 • 请勿按镜头解锁按纽。 3 摘下镜头盖（3、4） 1 2 防尘护盖对准标志（红色）镜头连接标志（红色） 2 1 3 4 镜头盖镜头解锁按钮 3 摘下照相机的镜头按住镜头解锁按钮（1），并沿箭头方向（2）转动镜头。 2 g“可更换镜头”（第125页） 1 镜头解锁按钮基本指南拍摄准备工作 5 CS

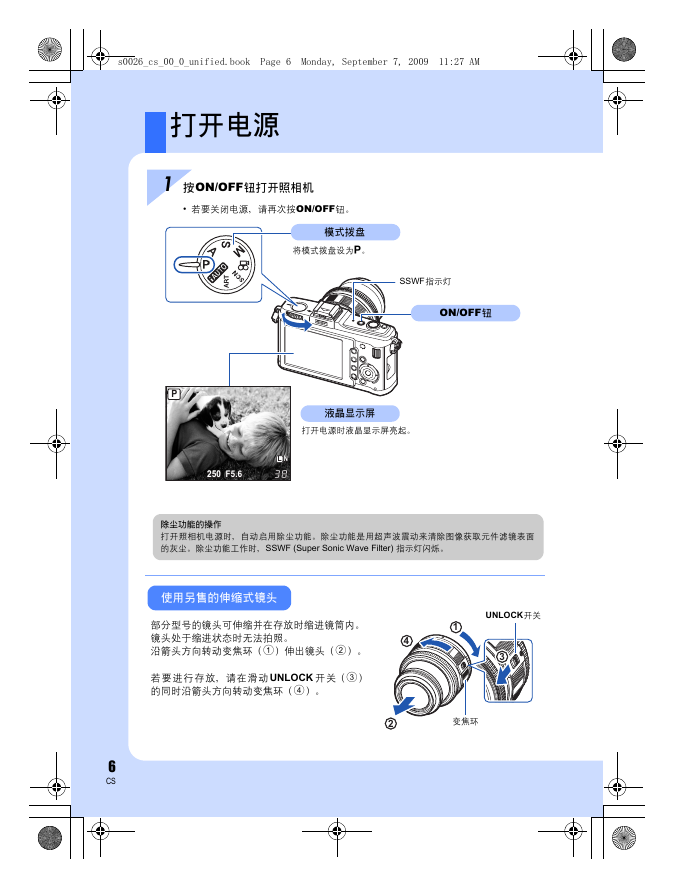

s0026_cs_00_0_unified.book Page 6 Monday, September 7, 2009 11:27 AM 打开电源 1 按ON/OFF钮打开照相机 • 若要关闭电源，请再次按ON/OFF钮。模式拨盘将模式拨盘设为P。 SSWF指示灯 ON/OFF钮 P 液晶显示屏打开电源时液晶显示屏亮起。 250250250 F5.6F5.6 L NN 3 83 8 除尘功能的操作打开照相机电源时，自动启用除尘功能。除尘功能是用超声波震动来清除图像获取元件滤镜表面的灰尘。除尘功能工作时，SSWF (Super Sonic Wave Filter) 指示灯闪烁。使用另售的伸缩式镜头部分型号的镜头可伸缩并在存放时缩进镜筒内。镜头处于缩进状态时无法拍照。沿箭头方向转动变焦环（1）伸出镜头（2）。 1 4 若要进行存放，请在滑动UNLOCK 开关（3）的同时沿箭头方向转动变焦环（4）。 UNLOCK开关 3 2 变焦环 6 CS

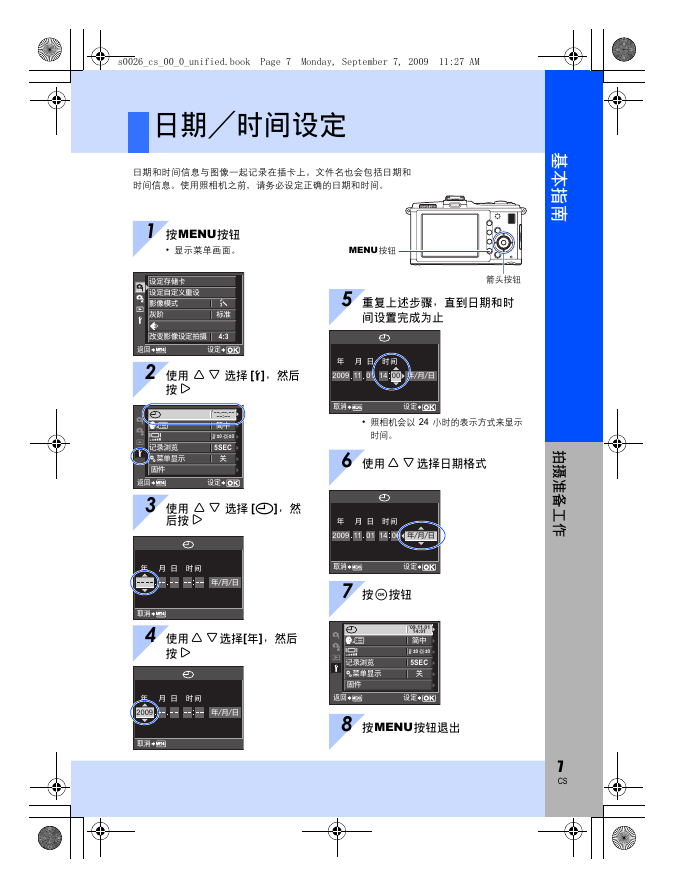

s0026_cs_00_0_unified.book Page 7 Monday, September 7, 2009 11:27 AM 日期／时间设定日期和时间信息与图像一起记录在插卡上。文件名也会包括日期和时间信息。使用照相机之前，请务必设定正确的日期和时间。 1 按MENU按钮 • 显示菜单画面。 j 4:3 MENU按钮 5 重复上述步骤，直到日期和时箭头按钮间设置完成为止 2 使用 fg 选择 [d]，然后按i 2009 11 01 14 00 ’--.--.-- --:-- j±0 k±0 5SEC W s c 3 使用 fg 选择 [X]，然后按i 4 使用fg选择[年]，然后按i 2009 • 照相机会以 24 小时的表示方式来显示时间。 6 使用fg选择日期格式 2009 11 01 14 00 7 按i按钮 ’09.11.01 14:01 j±0 k±0 5SEC W s c 8 按MENU按钮退出基本指南拍摄准备工作 7 CS

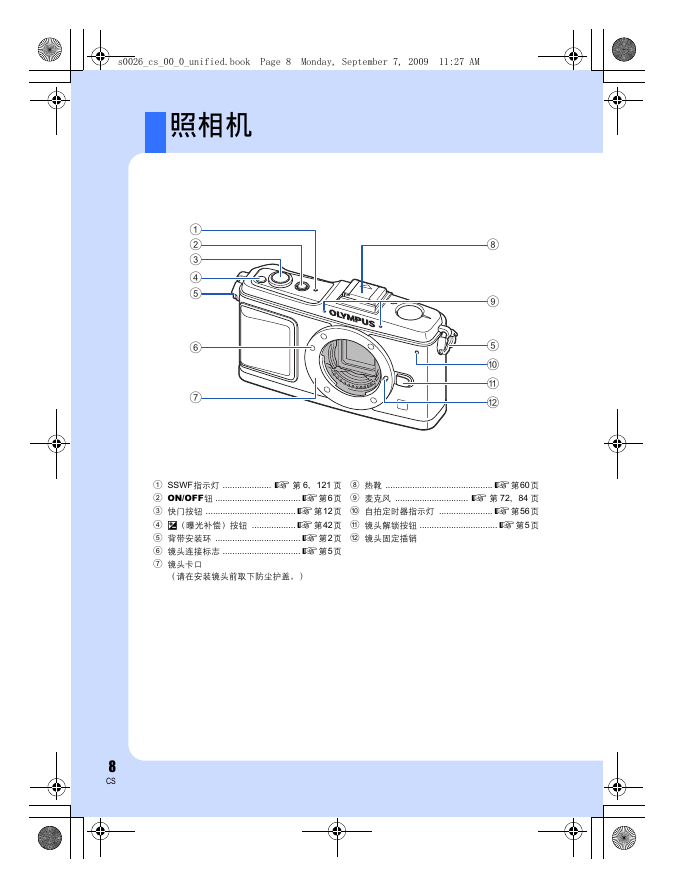

s0026_cs_00_0_unified.book Page 8 Monday, September 7, 2009 11:27 AM 照相机 1 2 3 4 5 6 7 8 9 5 0 a b 1 SSWF指示灯 .................... g 第 6，121 页 2 ON/OFF钮 ...................................g第6页 3 快门按钮 .....................................g第12页 4 F（曝光补偿）按钮 ..................g第42页 5 背带安装环 ...................................g第2页 6 镜头连接标志 ................................g第5页 7 镜头卡口（请在安装镜头前取下防尘护盖。） 8 热靴 ............................................g第60页 9 麦克风 .............................. g 第 72，84 页 0 自拍定时器指示灯 ......................g第56页 a 镜头解锁按钮 ................................g第5页 b 镜头固定插销 8 CS
