AVL CRUISE 纯电动汽车三电匹配仿真

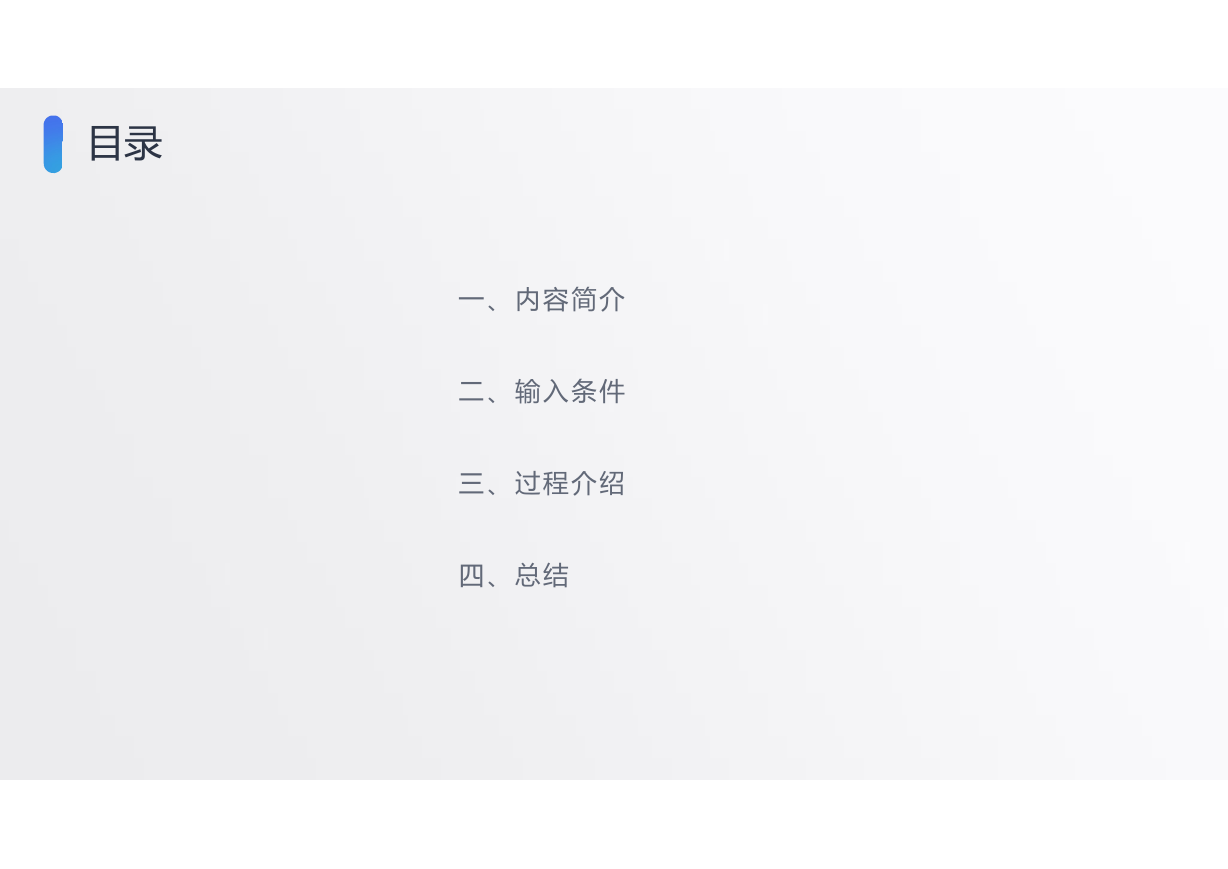

目录一、内容简介二、输入条件三、过程介绍四、总结

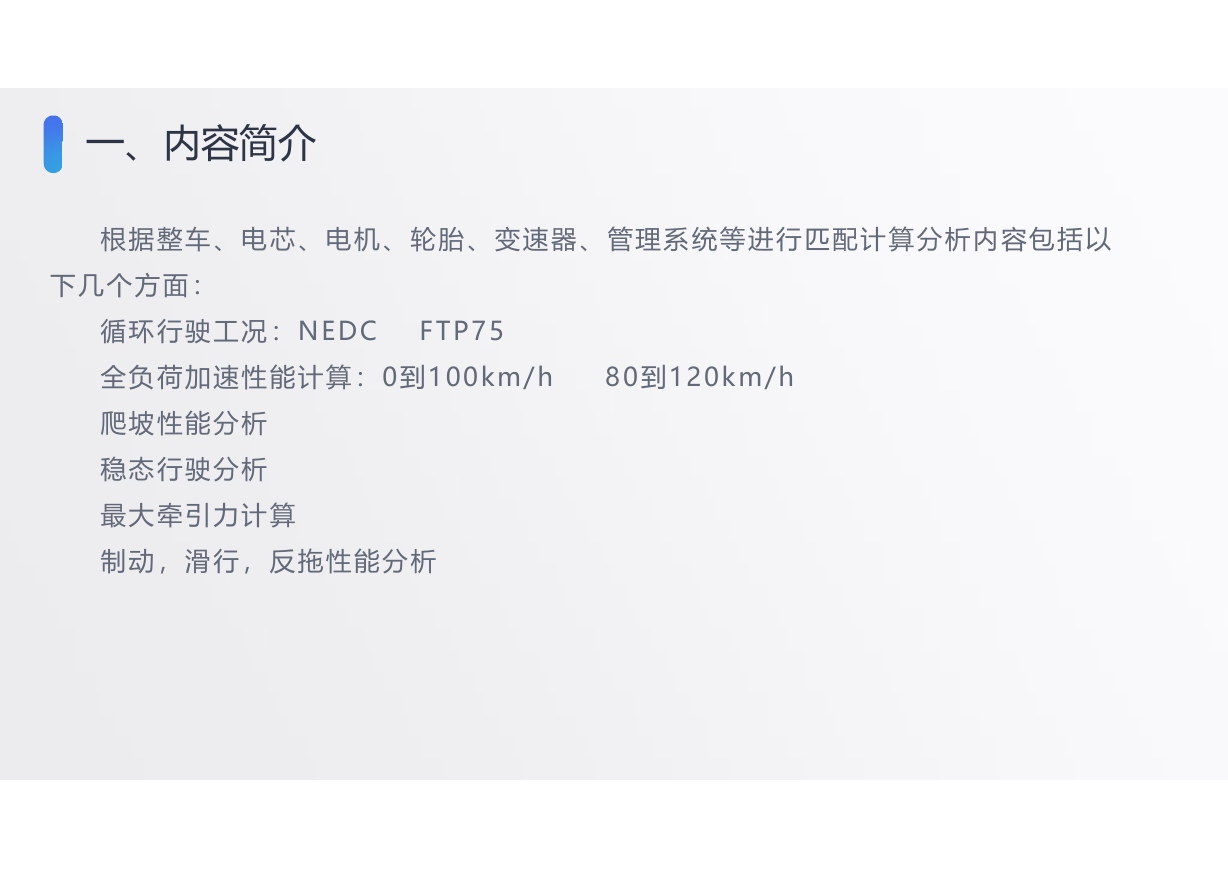

一、内容简介根据整车、电芯、电机、轮胎、变速器、管理系统等进行匹配计算分析内容包括以下几个方面： FTP75 循环行驶工况：NEDC 全负荷加速性能计算：0到100km/h 80到120km/h 爬坡性能分析稳态行驶分析最大牵引力计算制动，滑行，反拖性能分析

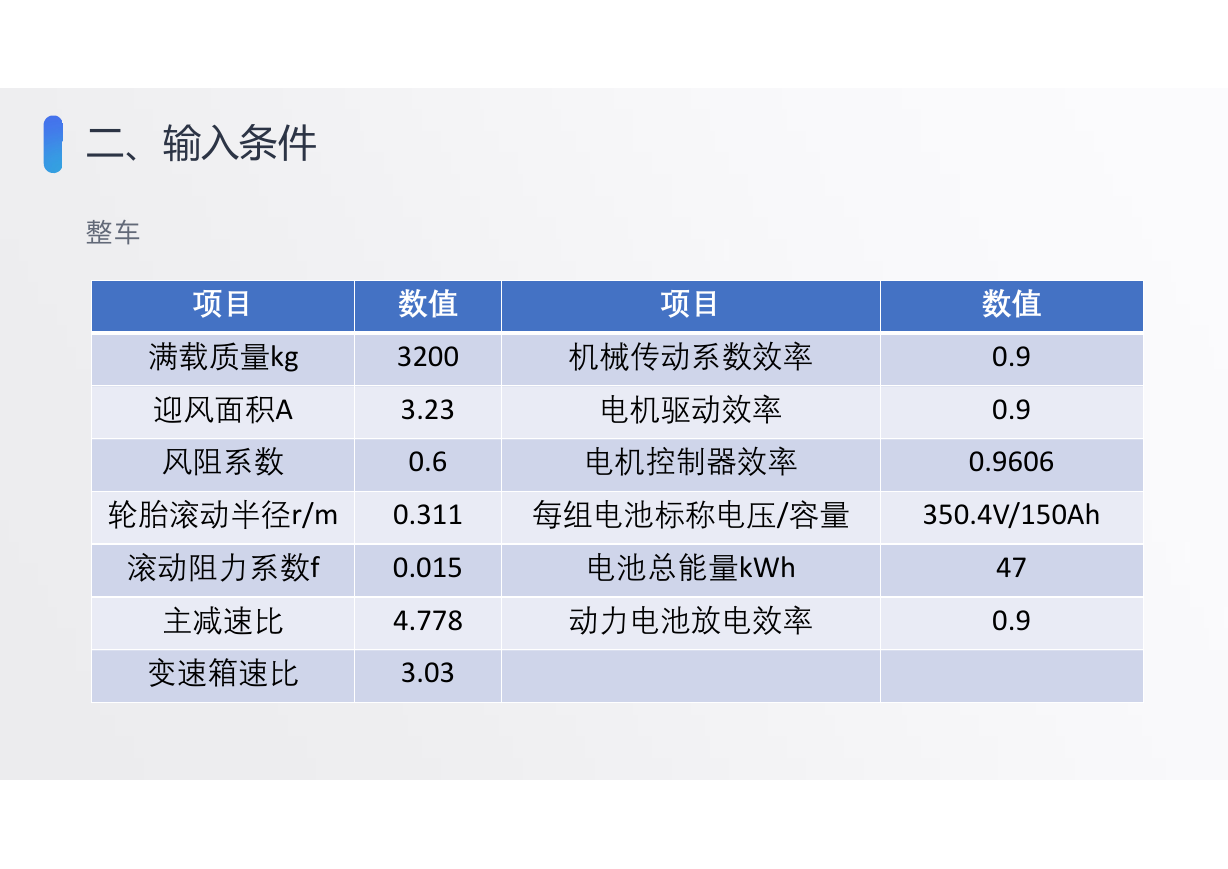

二、输入条件整车项目满载质量kg 迎风面积A 风阻系数轮胎滚动半径r/m 滚动阻力系数f 主减速比变速箱速比数值 3200 3.23 0.6 0.311 0.015 4.778 3.03 项目机械传动系数效率电机驱动效率电机控制器效率数值 0.9 0.9 0.9606 每组电池标称电压/容量 350.4V/150Ah 电池总能量kWh 动力电池放电效率 47 0.9

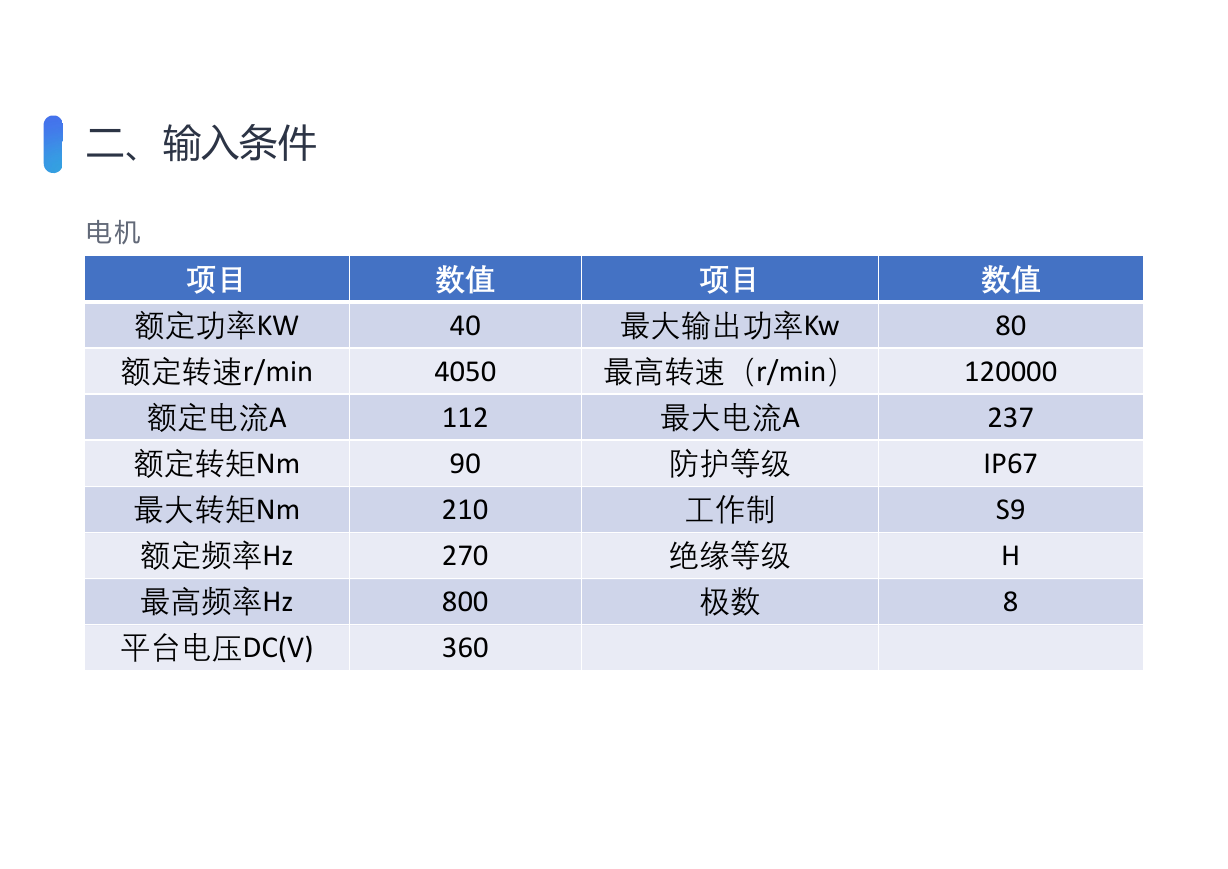

二、输入条件电机项目额定功率KW 额定转速r/min 额定电流A 额定转矩Nm 最大转矩Nm 额定频率Hz 最高频率Hz 平台电压DC(V) 数值 40 4050 112 90 210 270 800 360 项目最大输出功率Kw 最高转速（r/min）最大电流A 防护等级工作制绝缘等级极数数值 80 120000 237 IP67 S9 H 8

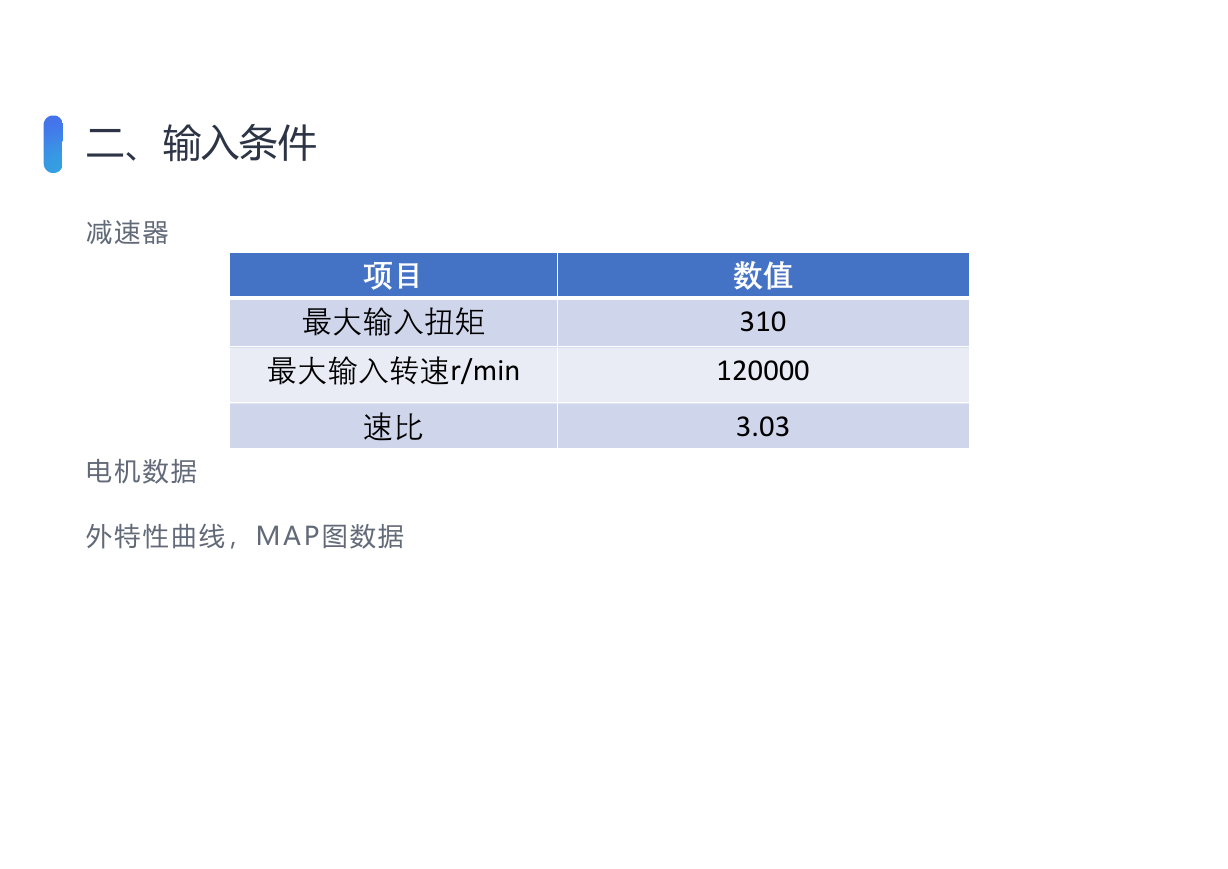

二、输入条件减速器项目最大输入扭矩最大输入转速r/min 速比数值 310 120000 3.03 电机数据外特性曲线，MAP图数据

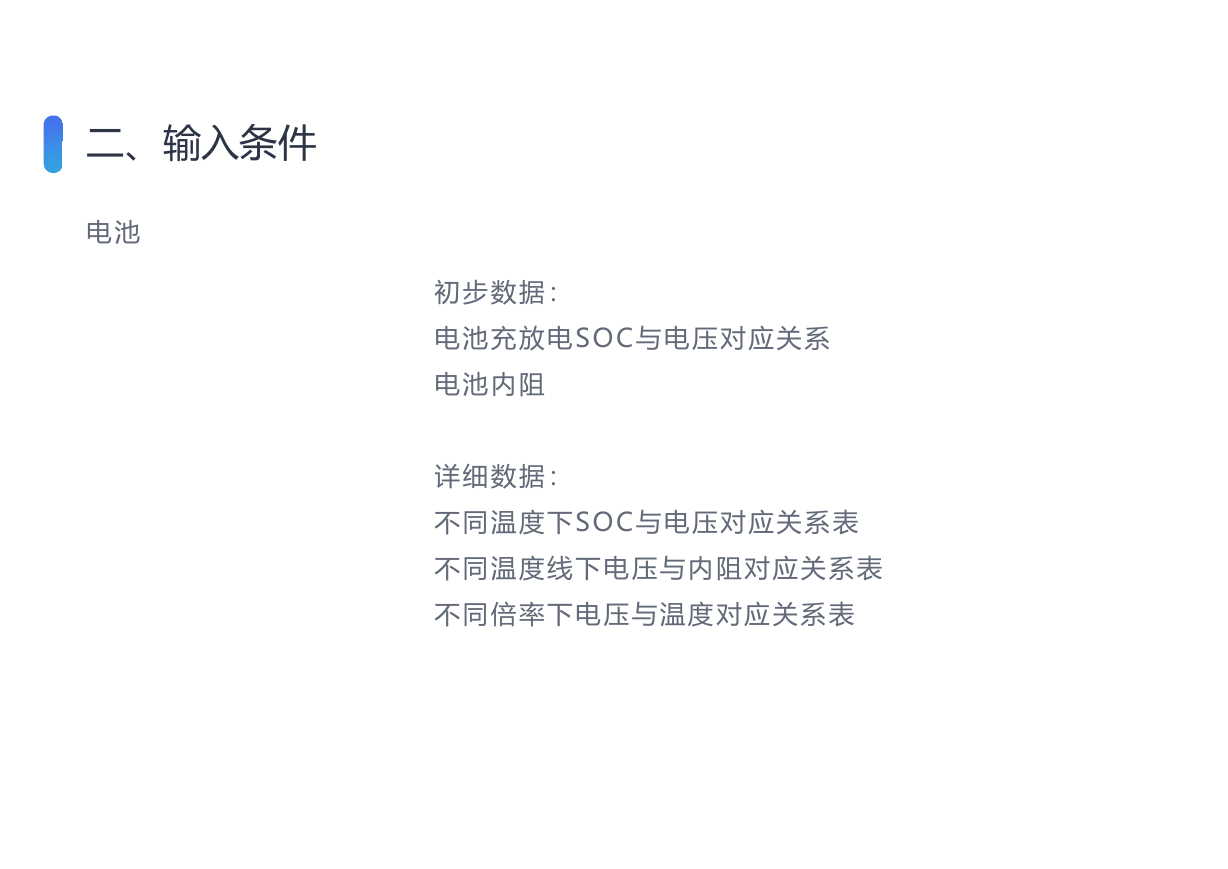

二、输入条件电池初步数据：电池充放电SOC与电压对应关系电池内阻详细数据：不同温度下SOC与电压对应关系表不同温度线下电压与内阻对应关系表不同倍率下电压与温度对应关系表

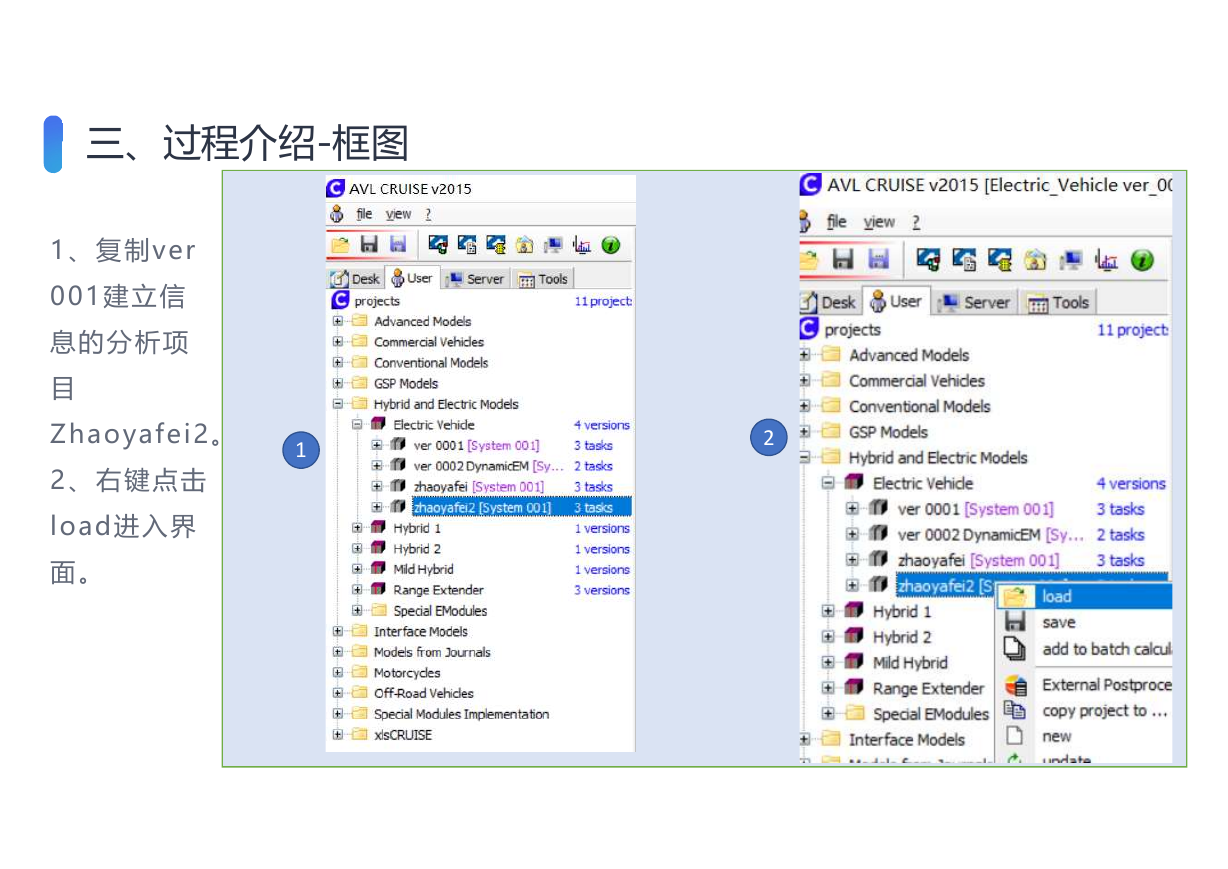

三、过程介绍-框图 1、复制ver 001建立信息的分析项目 Zhaoyafei2。 2、右键点击 load进入界面。 1 2
