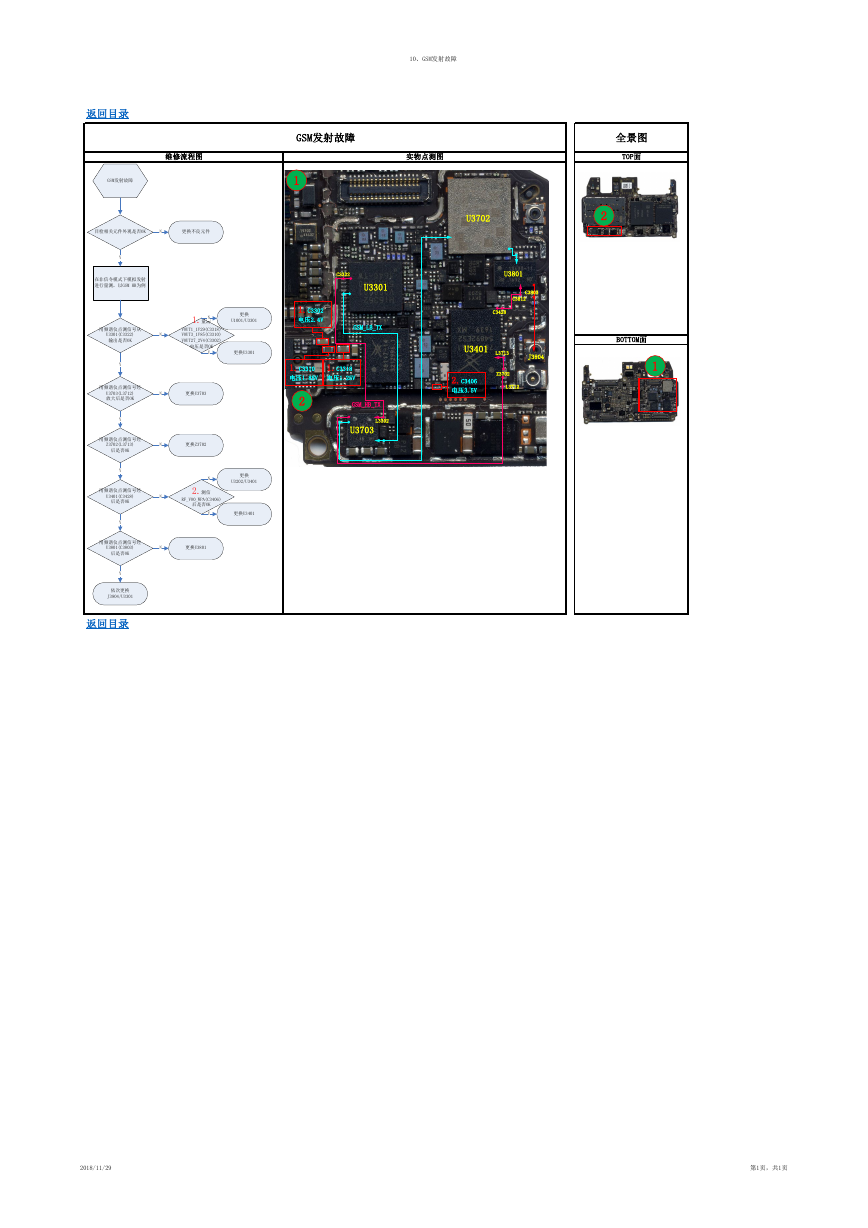

10、GSM发射故障 返回目录 维修流程图 实物点测图 GSM发射故障 全景图 TOP面 GSM发射故障 1 C3322 U3301 GSM_LB_TX U3702 2 U3801 C3803 C3812 C3428 U3401 L3713 J3804 2.C3406 电压3.5V Z3702 L3712 BOTTOM面 1 更换 U1001/U3301 1.C3302 电压2.4V 1.量测 N VOUT1_1V29(C3318) VOUT3_1V85(C3310) VOUT27_2V4(C3302) 电压是否OK Y 更换U3301 1.C3310 电压1.85V 1.C3318 电压1.25V 2 GSM_HB_TX L3302 U3703 更换U3703 更换Z3702 更换 U3202/U3401 N 2.测信 RF_VO0_WPA(C3406) 后是否OK Y 更换U3401 更换U3801 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以GSM HB为例 N N N N N 用频谱仪点测信号从 U3301(C3322) 输出是否OK Y 用频谱仪点测信号经 U3703(L3712) 放大后是否OK Y 用频谱仪点测信号经 Z3702(L3713) 后是否OK Y 用频谱仪点测信号经 U3401(C3428) 后是否OK Y 用频谱仪点测信号经 U3801(C3803) 后是否OK Y 依次更换 J3804/U3301 返回目录 2018/11/29 第1页，共1页
