转换器硬件接线及与PLC通讯

1500使用本设备分配IP和设备名称

分配载码体信息的部分。

关于载码体存储区部分的介绍

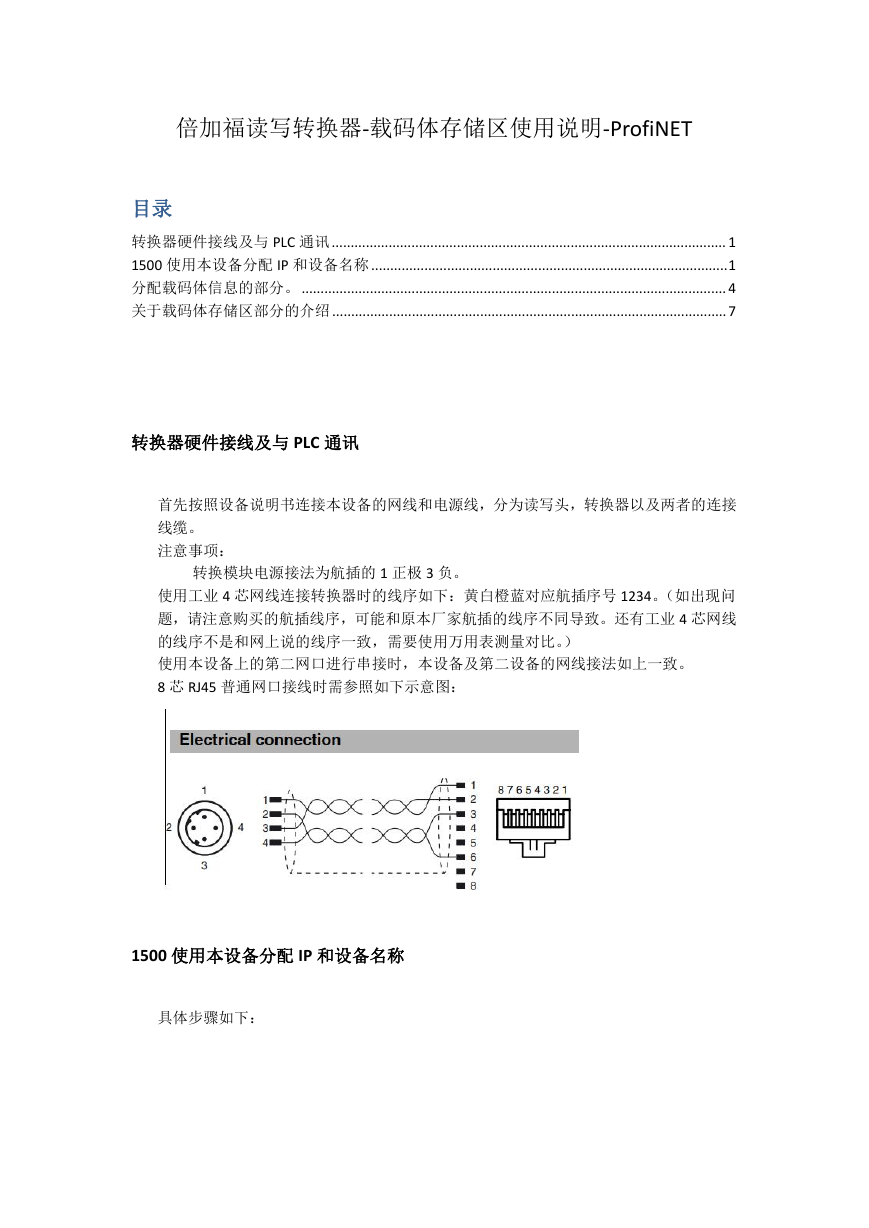

倍加福读写转换器-载码体存储区使用说明-ProfiNET 目录转换器硬件接线及与 PLC 通讯 ........................................................................................................ 1 1500 使用本设备分配 IP 和设备名称 ..............................................................................................1 分配载码体信息的部分。................................................................................................................ 4 关于载码体存储区部分的介绍........................................................................................................7 转换器硬件接线及与 PLC 通讯首先按照设备说明书连接本设备的网线和电源线，分为读写头，转换器以及两者的连接线缆。注意事项：转换模块电源接法为航插的 1 正极 3 负。使用工业 4 芯网线连接转换器时的线序如下：黄白橙蓝对应航插序号 1234。（如出现问题，请注意购买的航插线序，可能和原本厂家航插的线序不同导致。还有工业 4 芯网线的线序不是和网上说的线序一致，需要使用万用表测量对比。）使用本设备上的第二网口进行串接时，本设备及第二设备的网线接法如上一致。 8 芯 RJ45 普通网口接线时需参照如下示意图： 1500 使用本设备分配 IP 和设备名称具体步骤如下：

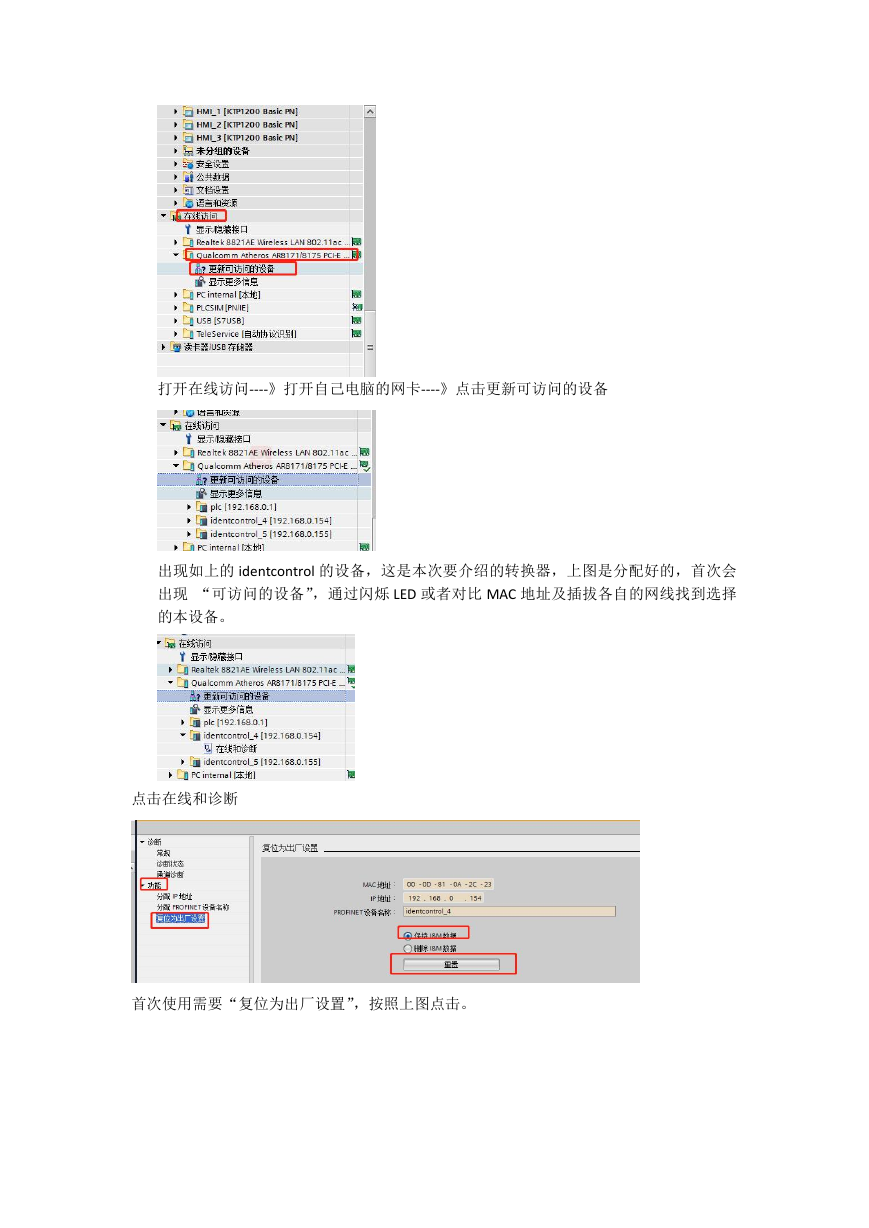

打开在线访问----》打开自己电脑的网卡----》点击更新可访问的设备出现如上的 identcontrol 的设备，这是本次要介绍的转换器，上图是分配好的，首次会出现 “可访问的设备”，通过闪烁 LED 或者对比 MAC 地址及插拔各自的网线找到选择的本设备。点击在线和诊断首次使用需要“复位为出厂设置”，按照上图点击。

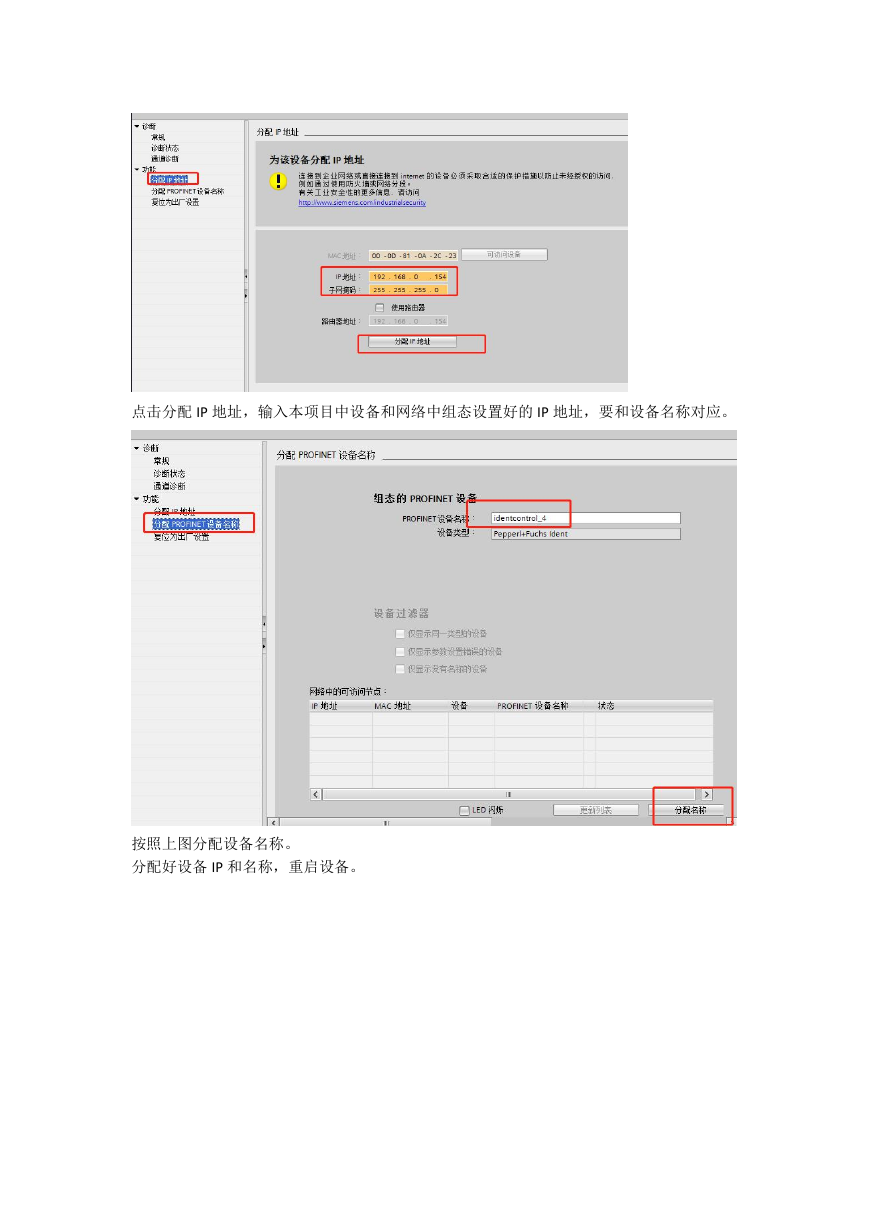

点击分配 IP 地址，输入本项目中设备和网络中组态设置好的 IP 地址，要和设备名称对应。按照上图分配设备名称。分配好设备 IP 和名称，重启设备。

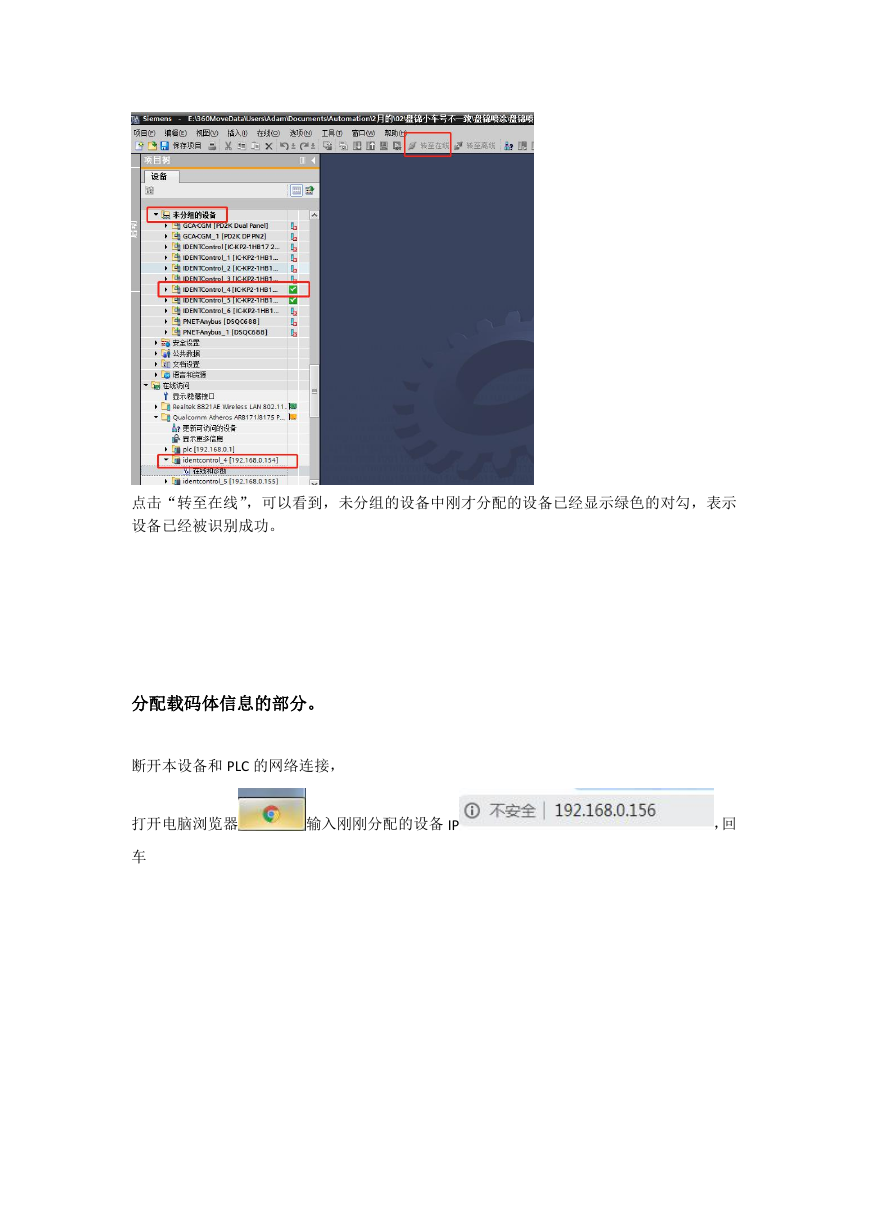

点击“转至在线”，可以看到，未分组的设备中刚才分配的设备已经显示绿色的对勾，表示设备已经被识别成功。分配载码体信息的部分。断开本设备和 PLC 的网络连接，打开电脑浏览器输入刚刚分配的设备 IP ，回车

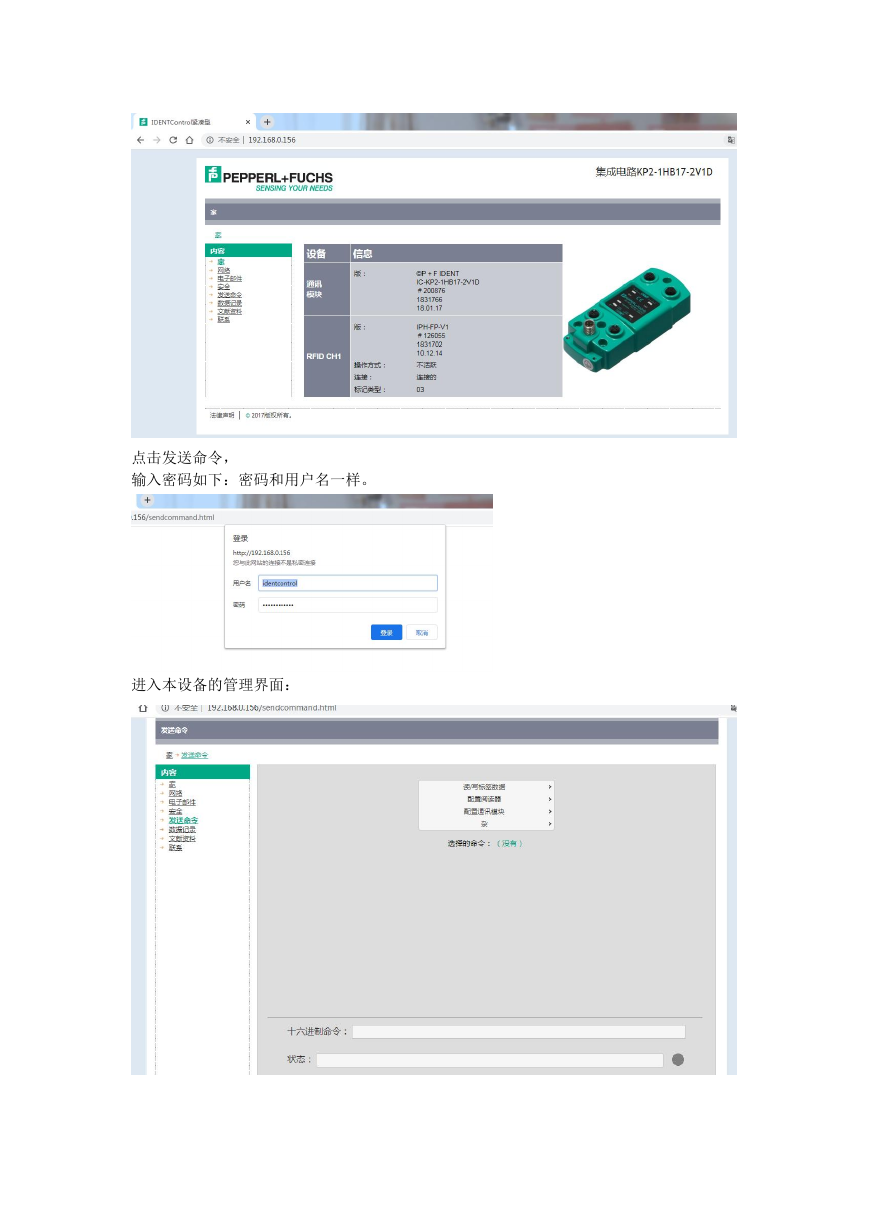

点击发送命令，输入密码如下：密码和用户名一样。进入本设备的管理界面：

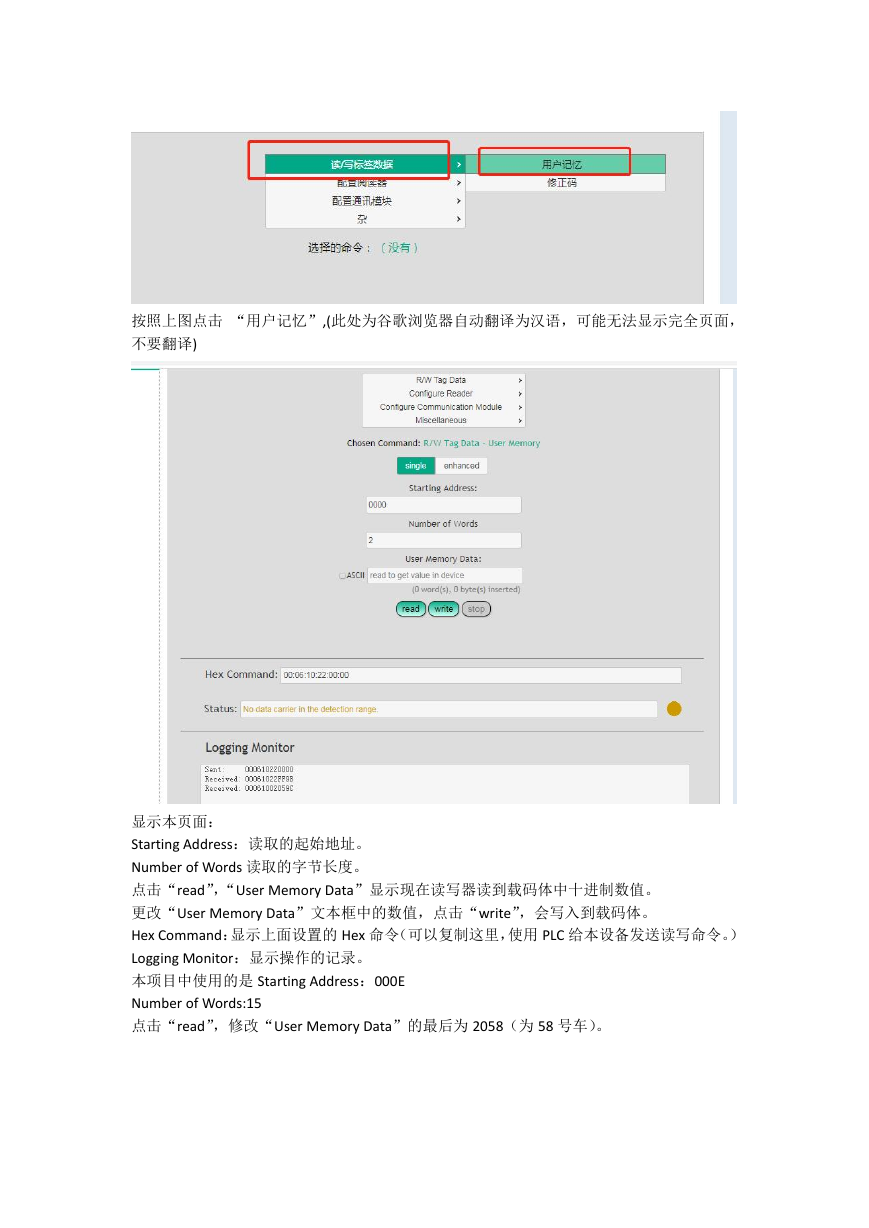

按照上图点击 “用户记忆”,(此处为谷歌浏览器自动翻译为汉语，可能无法显示完全页面，不要翻译) 显示本页面： Starting Address：读取的起始地址。 Number of Words 读取的字节长度。点击“read”，“User Memory Data”显示现在读写器读到载码体中十进制数值。更改“User Memory Data”文本框中的数值，点击“write”，会写入到载码体。 Hex Command：显示上面设置的 Hex 命令（可以复制这里，使用 PLC 给本设备发送读写命令。） Logging Monitor：显示操作的记录。本项目中使用的是 Starting Address：000E Number of Words:15 点击“read”，修改“User Memory Data”的最后为 2058（为 58 号车）。

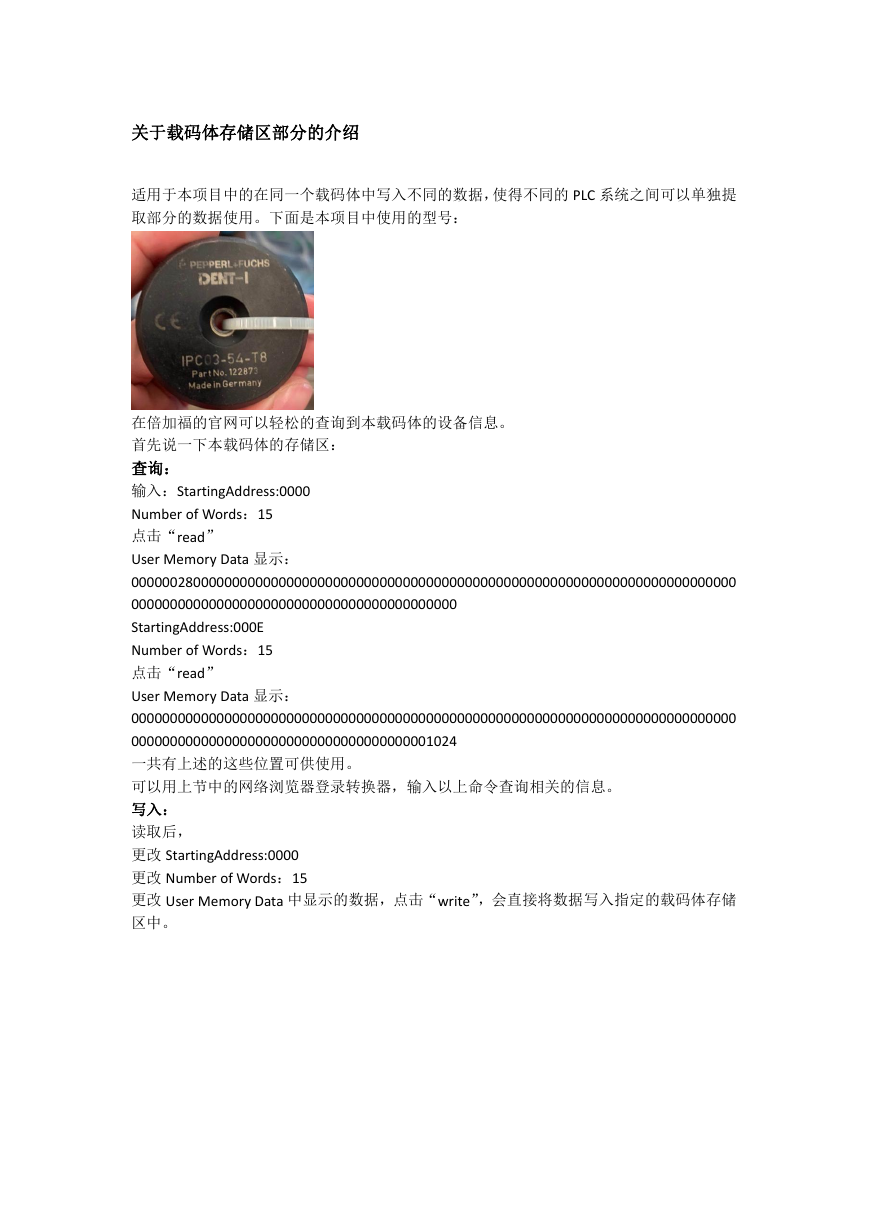

关于载码体存储区部分的介绍适用于本项目中的在同一个载码体中写入不同的数据，使得不同的 PLC 系统之间可以单独提取部分的数据使用。下面是本项目中使用的型号：在倍加福的官网可以轻松的查询到本载码体的设备信息。首先说一下本载码体的存储区：查询：输入：StartingAddress:0000 Number of Words：15 点击“read” User Memory Data 显示： 000000280000000000000000000000000000000000000000000000000000000000000000000000 000000000000000000000000000000000000000000 StartingAddress:000E Number of Words：15 点击“read” User Memory Data 显示： 000000000000000000000000000000000000000000000000000000000000000000000000000000 000000000000000000000000000000000000001024 一共有上述的这些位置可供使用。可以用上节中的网络浏览器登录转换器，输入以上命令查询相关的信息。写入：读取后，更改 StartingAddress:0000 更改 Number of Words：15 更改 User Memory Data 中显示的数据，点击“write”，会直接将数据写入指定的载码体存储区中。
