2014 年浙江农林大学电工学考研真题
一、选择题(在下列各题中,将唯一正确的答案代码填入横线上)(50 分,每小题 2.5 分)
1、图示正弦交流电路中,UR=6V,UL=8V,交流电压表的读数为_(
)。
(A)14V
(B) 2 V
(C) 7 V
(D) 10 V
i
R
u+
R
_
+
LLu
_
a
b
V
2、交流电流下变压器铁心消耗的有功功率为__(
)。
(A) 涡流损耗
(B) 磁滞损耗
(C) 涡流损耗加磁滞损耗
(D)铁损加铜损
3、正弦交流 RLC 串联电路中,若输入电压与电流同相位,则此时电路呈__(
)。
(A) 阻性
(B) 感性
(C) 容性
(D) 无法确定
4、在星型接法的负载电路中,采用三相四线制供电,其中线的作用是_(
)。
(A)构成电流回路
(B)使不对称负载相电压对称
(C)使不对称负载功率对称
(D)使电源线电压对称
5、三相电路中,电源线电压为 380V,对称性负载 Z=(30+j40)Ω, 星型联接,其线电流为
___(
)。
(A)7.6A
(B) 3.8A
(C)4.4A
(D)2.2A
6、交流电动机铭牌数据上标注的额定功率 PN 是指___(
)。
(A)电源输入的电功率
(B) 电动机内部消耗的所有功率
(C)转子中的电磁功率
(D)转子轴上输出的机械功率
7、半导体和金属在导电原理上的本质区别是半导体中具有__(
)方式。
(A) 空穴导电
(C) PN 结导电
(B)电子导电
(D)空穴导电和电子导电
8、下述电路结构特点中,不属于差动放大电路具有的是__(
)。
(A)互补对称
(C)双电源供电
(B)双端输入
(D)结构对称

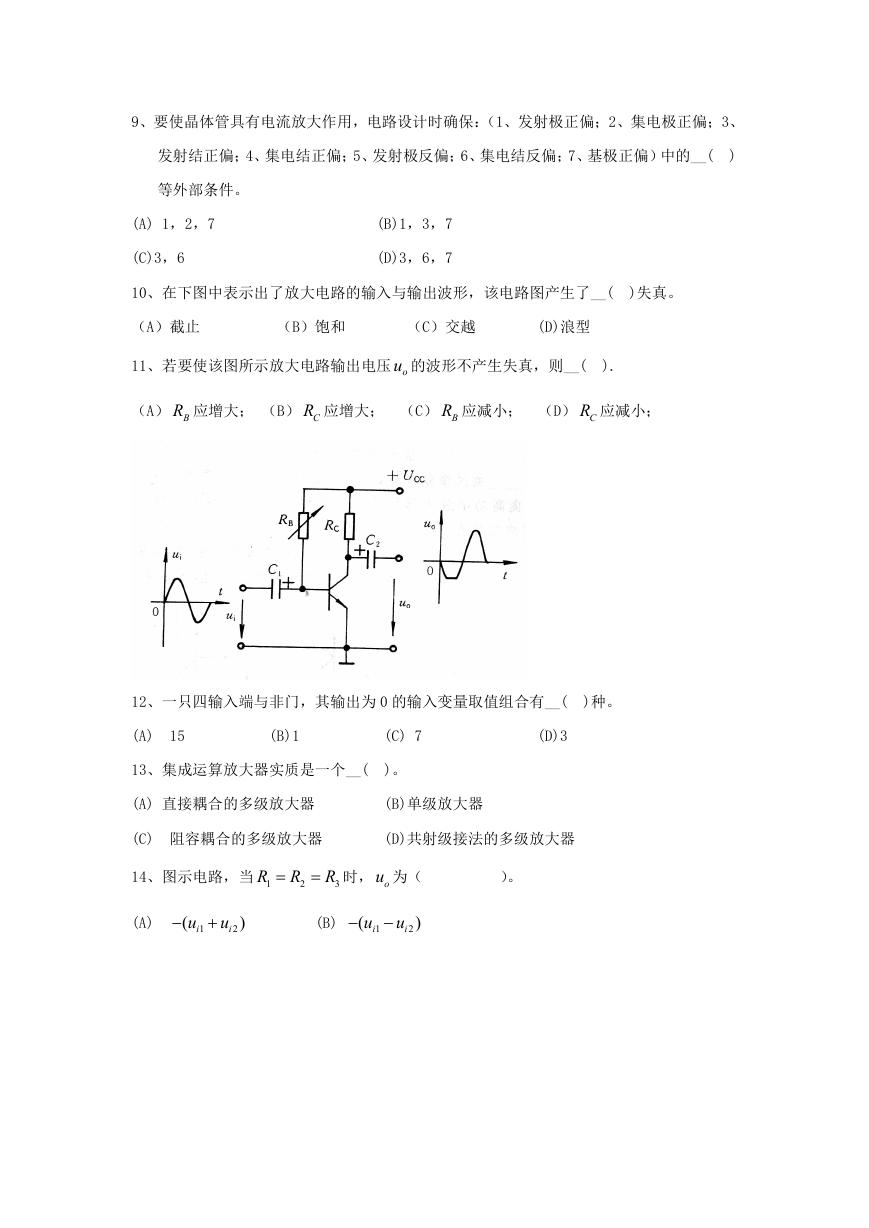

9、要使晶体管具有电流放大作用,电路设计时确保:(1、发射极正偏;2、集电极正偏;3、
发射结正偏;4、集电结正偏;5、发射极反偏;6、集电结反偏;7、基极正偏)中的__(
)
等外部条件。
(A) 1,2,7
(C)3,6
(B)1,3,7
(D)3,6,7
10、在下图中表示出了放大电路的输入与输出波形,该电路图产生了__(
)失真。
(A)截止
(B)饱和
(C)交越
(D)浪型
11、若要使该图所示放大电路输出电压 ou 的波形不产生失真,则__(
).
(A) BR 应增大; (B) CR 应增大; (C) BR 应减小; (D) CR 应减小;
12、一只四输入端与非门,其输出为 0 的输入变量取值组合有__(
)种。
(A)
15
(B)1
(C) 7
(D)3
13、集成运算放大器实质是一个__(
)。
(A) 直接耦合的多级放大器
(B)单级放大器
(C) 阻容耦合的多级放大器
(D)共射级接法的多级放大器
R

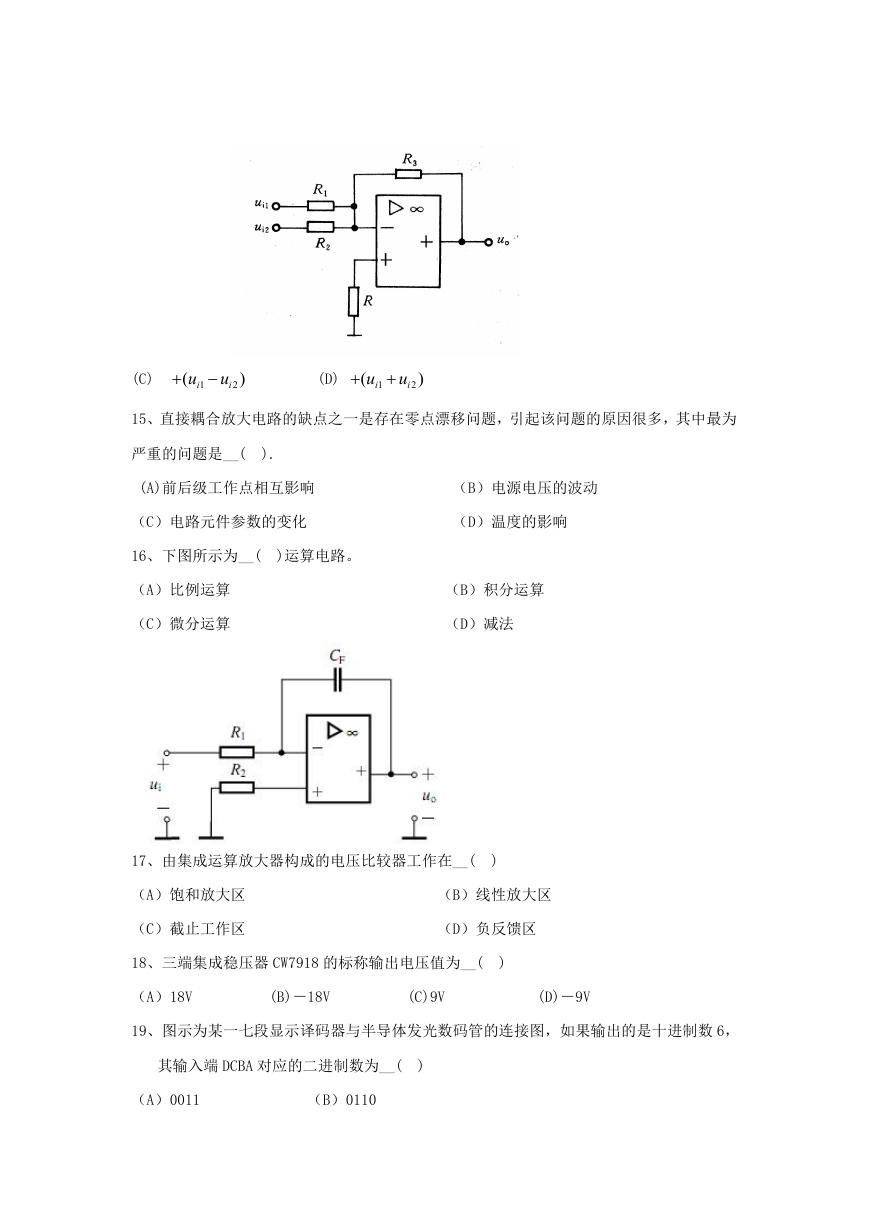

14、图示电路,当 1
R
2
时, ou 为(
R
3
)。
(A)
(
u
1
i
u
i
2
)
(B)
(
u
1
i
u
i
2
)
(C)
(
u
1
i
u
i
2
)
(D)
(
u
1
i
u
i
2
)
15、直接耦合放大电路的缺点之一是存在零点漂移问题,引起该问题的原因很多,其中最为
严重的问题是__(
).
(A)前后级工作点相互影响
(B)电源电压的波动
(C)电路元件参数的变化
(D)温度的影响
16、下图所示为__(
)运算电路。
(A)比例运算
(C)微分运算
(B)积分运算
(D)减法
17、由集成运算放大器构成的电压比较器工作在__(
)
(A)饱和放大区
(C)截止工作区
(B)线性放大区
(D)负反馈区
18、三端集成稳压器 CW7918 的标称输出电压值为__(
)
(A)18V
(B)-18V
(C)9V
(D)-9V

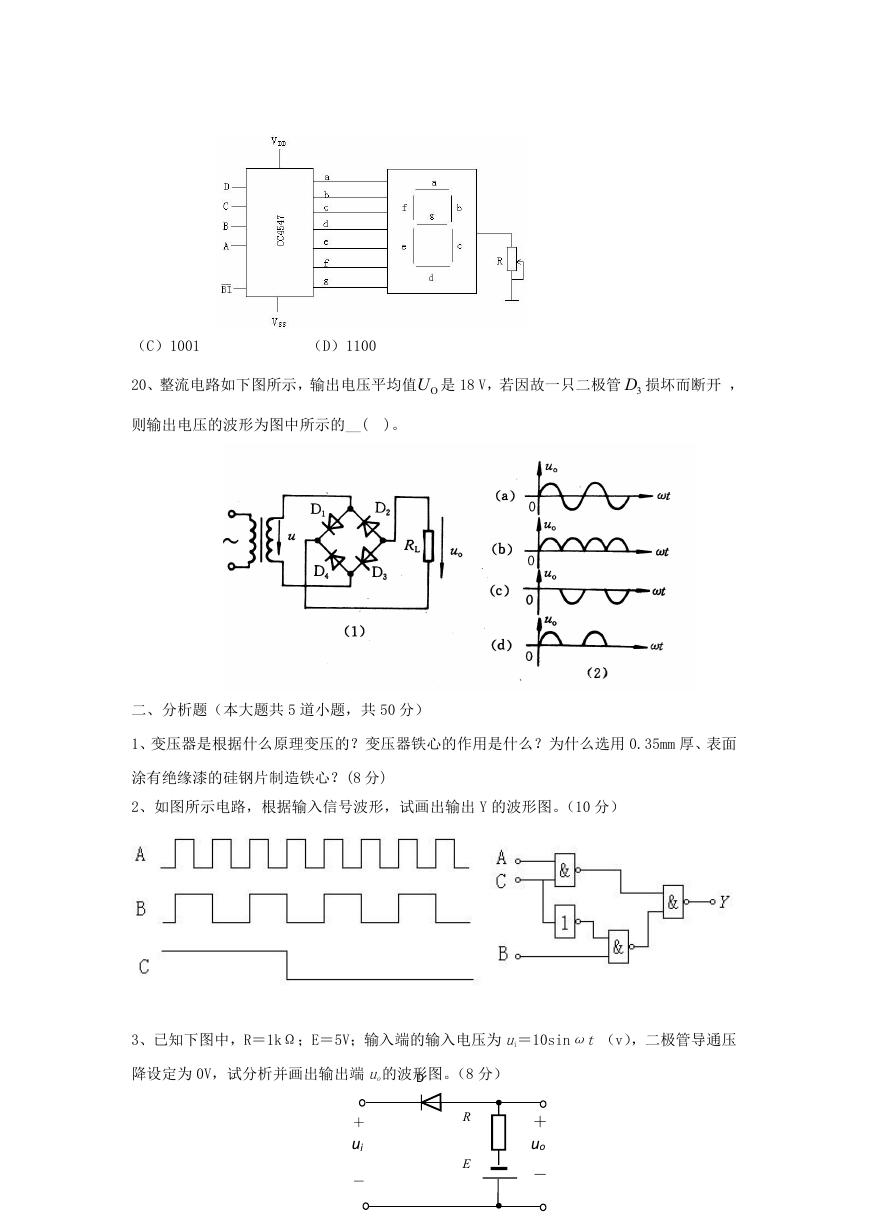

19、图示为某一七段显示译码器与半导体发光数码管的连接图,如果输出的是十进制数 6,
其输入端 DCBA 对应的二进制数为__(
)
(A)0011
(B)0110
(C)1001
(D)1100
20、整流电路如下图所示,输出电压平均值UO 是 18 V,若因故一只二极管 3D 损坏而断开 ,
则输出电压的波形为图中所示的__(
)。
二、分析题(本大题共 5 道小题,共 50 分)
1、变压器是根据什么原理变压的?变压器铁心的作用是什么?为什么选用 0.35mm 厚、表面
涂有绝缘漆的硅钢片制造铁心?(8 分)
2、如图所示电路,根据输入信号波形,试画出输出 Y 的波形图。(10 分)
3、已知下图中,R=1kΩ;E=5V;输入端的输入电压为 ui=10sinωt (v),二极管导通压
降设定为 0V,试分析并画出输出端 uo的波形图。(8 分)
D
+
ui
-
R
E
+
uo
-

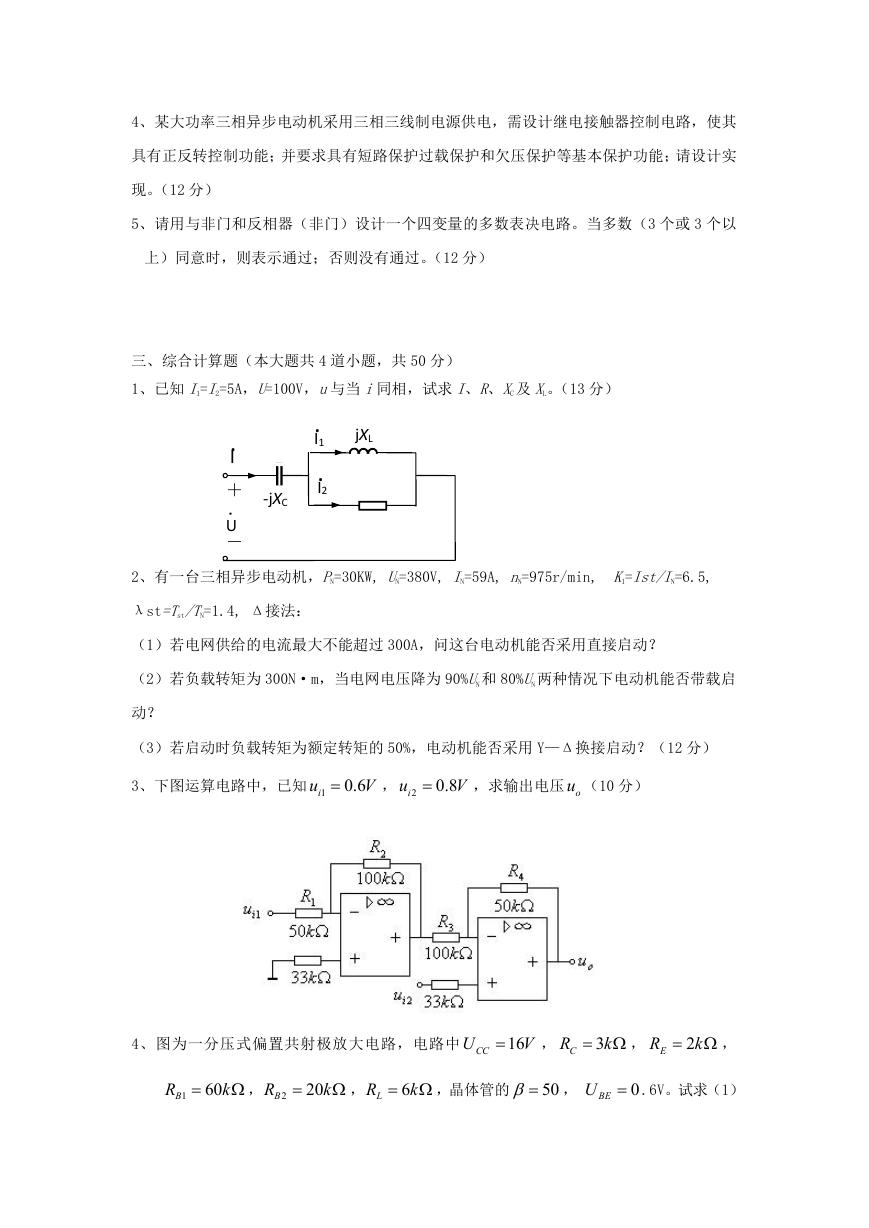

4、某大功率三相异步电动机采用三相三线制电源供电,需设计继电接触器控制电路,使其
具有正反转控制功能;并要求具有短路保护过载保护和欠压保护等基本保护功能;请设计实
现。(12 分)
5、请用与非门和反相器(非门)设计一个四变量的多数表决电路。当多数(3 个或 3 个以
上)同意时,则表示通过;否则没有通过。(12 分)
三、综合计算题(本大题共 4 道小题,共 50 分)
1、已知 I1=I2=5A,U=100V,u与当 i同相,试求 I、R、XC 及 XL。(13 分)
.I1
.I2
jXL
R
.I
+
U
-
U
-jXC
2、有一台三相异步电动机,PN=30KW, UN=380V, IN=59A, nN=975r/min, K1=Ist/IN=6.5,
λst=Tst/TN=1.4, Δ接法:
(1)若电网供给的电流最大不能超过 300A,问这台电动机能否采用直接启动?
(2)若负载转矩为 300N·m,当电网电压降为 90%UN 和 80%UN 两种情况下电动机能否带载启
动?
(3)若启动时负载转矩为额定转矩的 50%,电动机能否采用 Y—Δ换接启动?(12 分)
iu
3、下图运算电路中,已知 1
0.6
V
iu
, 2
0.8
V
,求输出电压 ou (10 分)

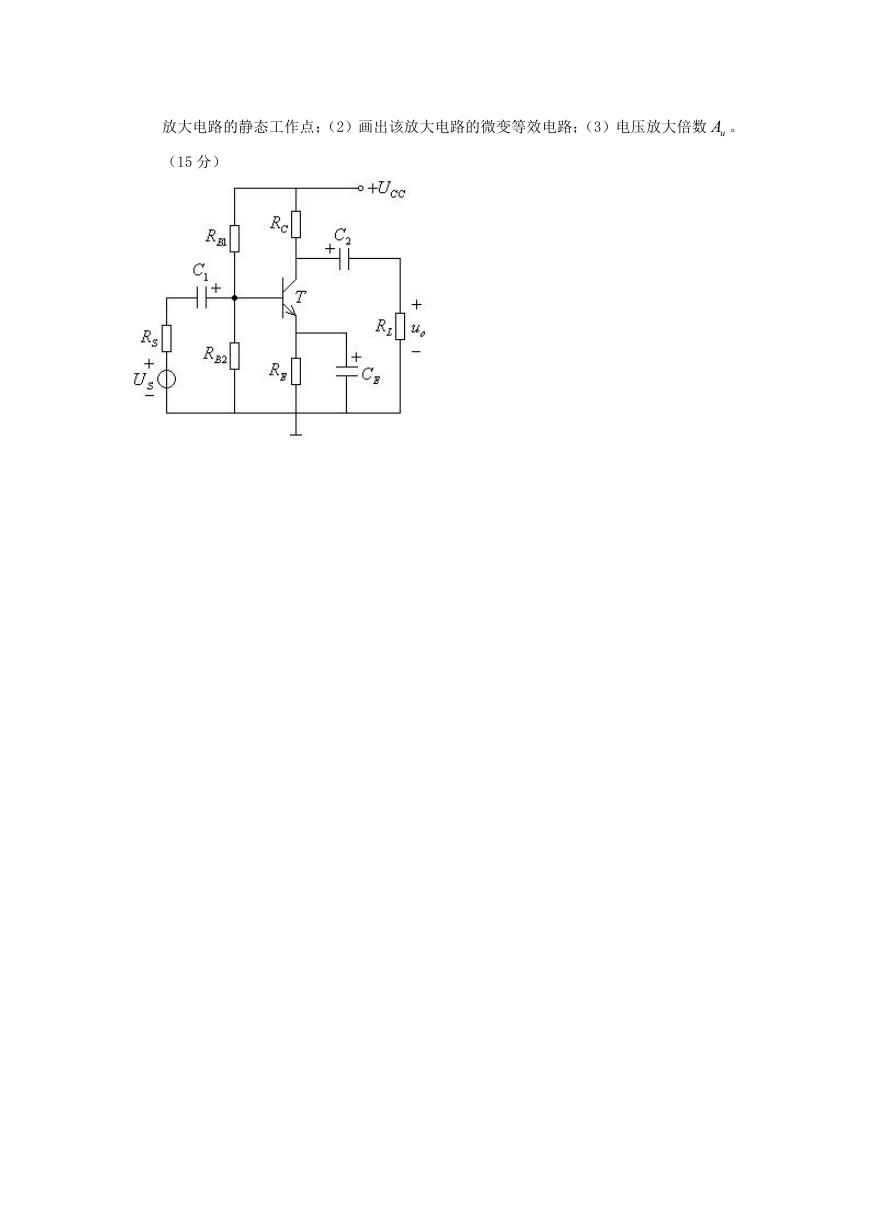

4、图为一分压式偏置共射极放大电路,电路中
CCU
16
V
,
CR
k ,
3
ER
k ,
2
BR
1
60
k
BR
, 2
20
k
,
LR
k ,晶体管的
6
50 ,
BEU .6V。试求(1)
0
放大电路的静态工作点;(2)画出该放大电路的微变等效电路;(3)电压放大倍数 uA 。
(15 分)
