红外对管自动洗手机控制板原理图产品介绍.pdf

第1页 / 共10页
第2页 / 共10页
第3页 / 共10页
第4页 / 共10页
第5页 / 共10页
第6页 / 共10页
第7页 / 共10页
第8页 / 共10页
资料共10页,剩余部分请下载后查看

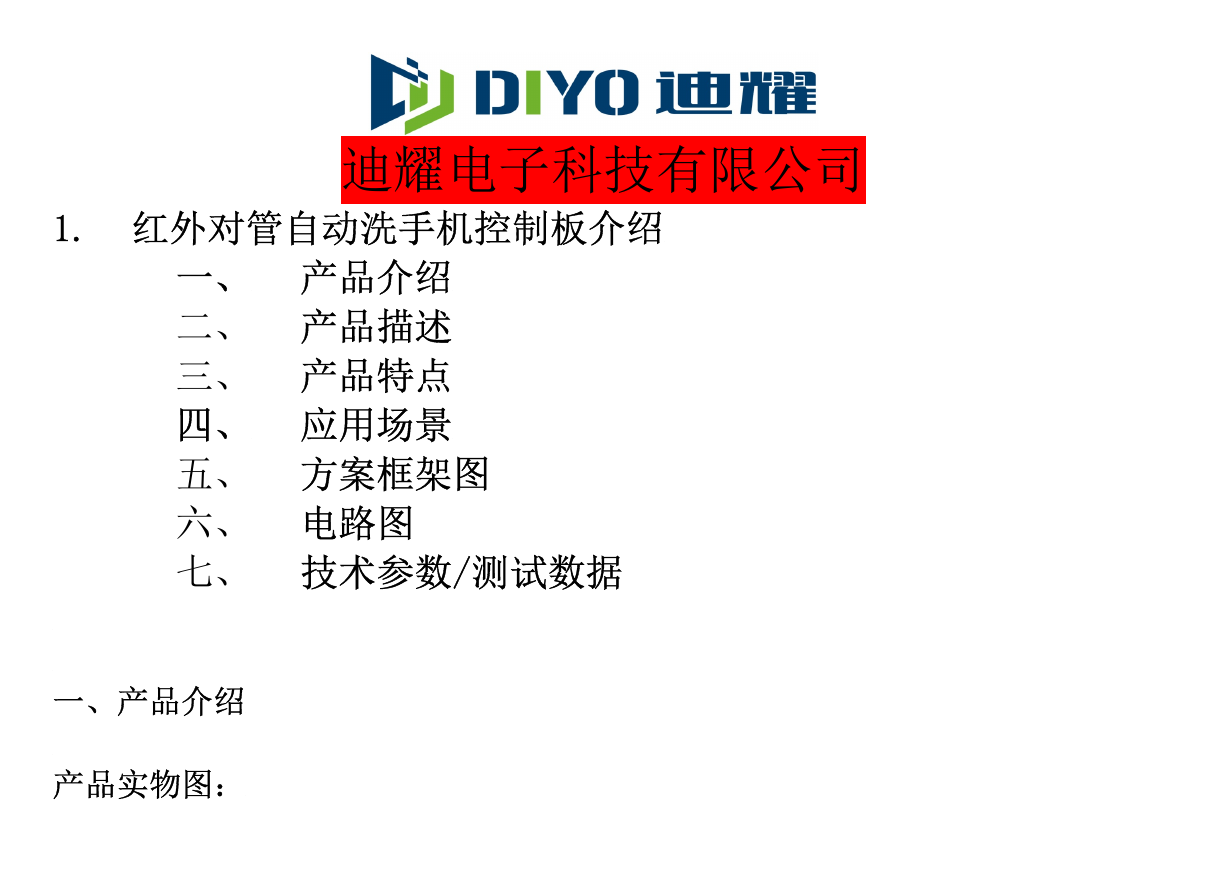

迪耀电子科技有限公司 1. 红外对管自动洗手机控制板介绍 一、 产品介绍 二、 产品描述 三、 产品特点 四、 应用场景 五、 方案框架图 六、 电路图 七、 技术参数/测试数据 一、产品介绍 产品实物图:

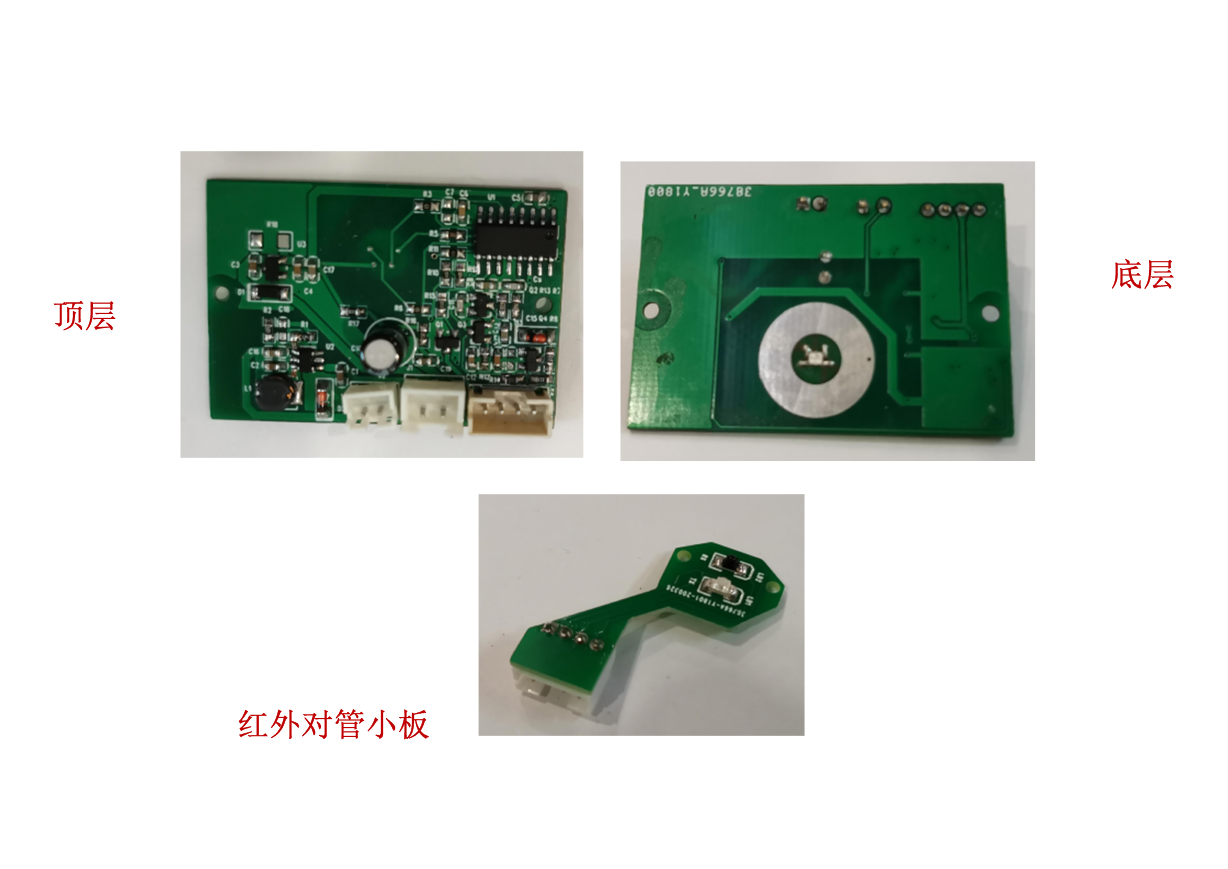

底层 顶层 红外对管小板

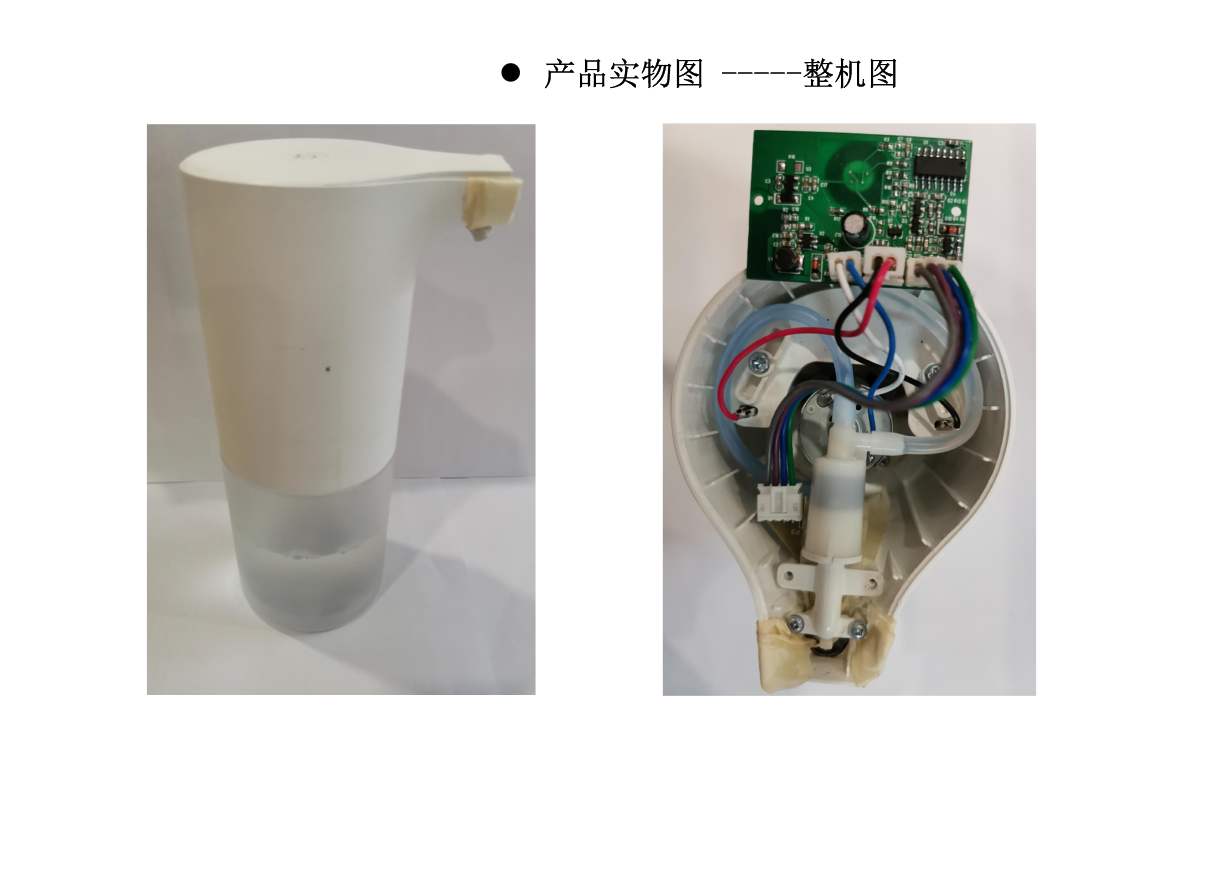

 产品实物图 -----整机图

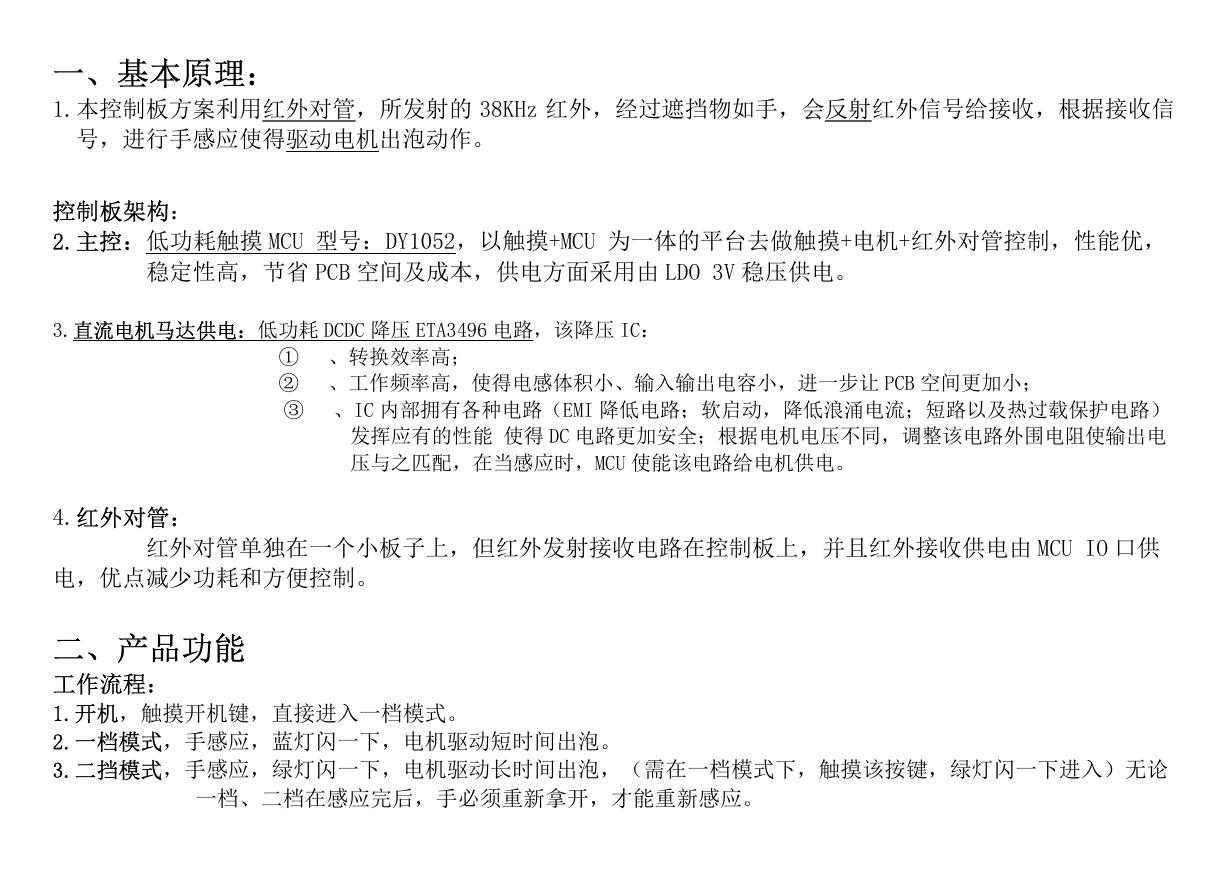

一、基本原理: 1.本控制板方案利用红外对管,所发射的 38KHz 红外,经过遮挡物如手,会反射红外信号给接收,根据接收信 号,进行手感应使得驱动电机出泡动作。 控制板架构: 2.主控:低功耗触摸 MCU 型号:DY1052,以触摸+MCU 为一体的平台去做触摸+电机+红外对管控制,性能优, 稳定性高,节省 PCB 空间及成本,供电方面采用由 LDO 3V 稳压供电。 3.直流电机马达供电:低功耗 DCDC 降压 ETA3496 电路,该降压 IC: ① 、转换效率高; ② 、工作频率高,使得电感体积小、输入输出电容小,进一步让 PCB 空间更加小; ③ 、IC 内部拥有各种电路(EMI 降低电路;软启动,降低浪涌电流;短路以及热过载保护电路) 发挥应有的性能 使得 DC 电路更加安全;根据电机电压不同,调整该电路外围电阻使输出电 压与之匹配,在当感应时,MCU 使能该电路给电机供电。 4.红外对管: 红外对管单独在一个小板子上,但红外发射接收电路在控制板上,并且红外接收供电由 MCU IO 口供 电,优点减少功耗和方便控制。 二、产品功能 工作流程: 1.开机,触摸开机键,直接进入一档模式。 2.一档模式,手感应,蓝灯闪一下,电机驱动短时间出泡。 3.二挡模式,手感应,绿灯闪一下,电机驱动长时间出泡,(需在一档模式下,触摸该按键,绿灯闪一下进入)无论 一档、二档在感应完后,手必须重新拿开,才能重新感应。

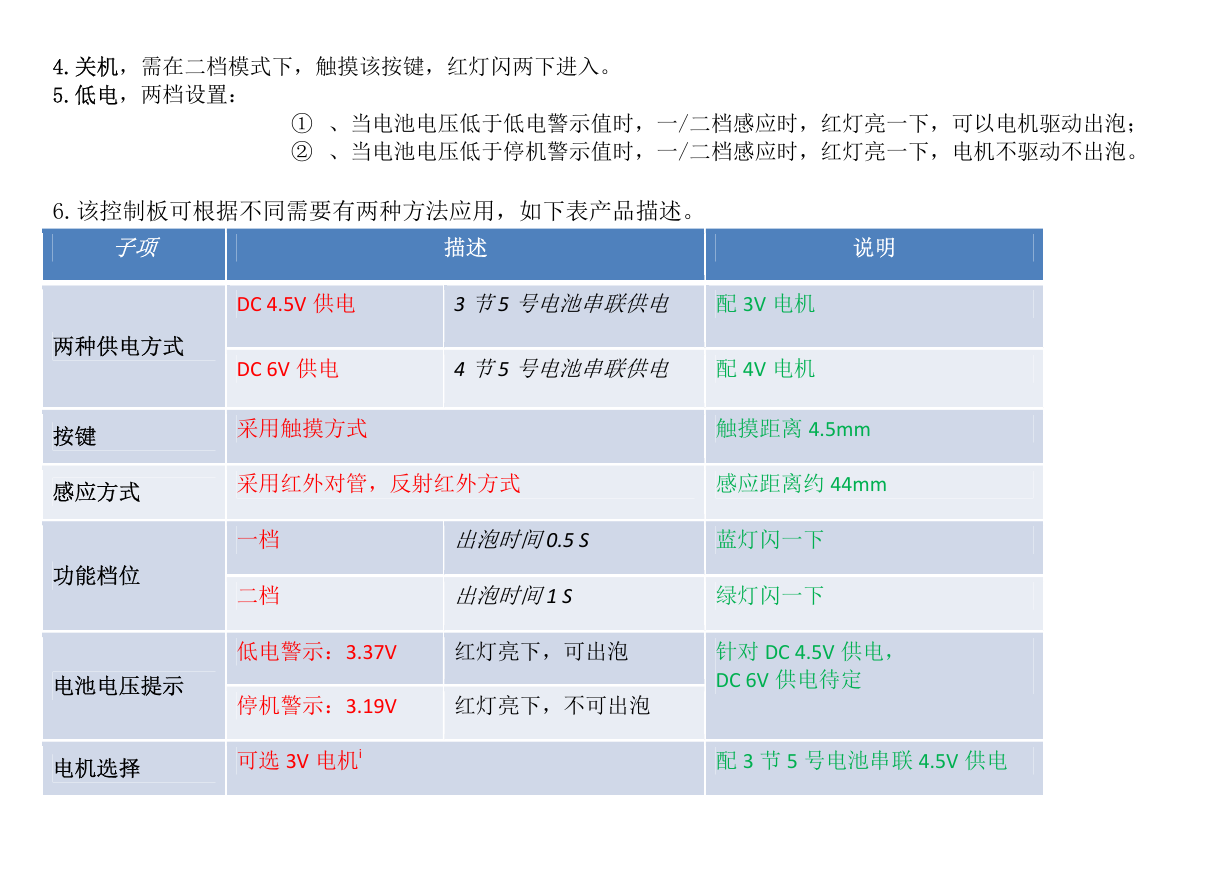

4.关机,需在二档模式下,触摸该按键,红灯闪两下进入。 5.低电,两档设置: ① 、当电池电压低于低电警示值时,一/二档感应时,红灯亮一下,可以电机驱动出泡; ② 、当电池电压低于停机警示值时,一/二档感应时,红灯亮一下,电机不驱动不出泡。 6.该控制板可根据不同需要有两种方法应用,如下表产品描述。 子项 描述 说明 两种供电方式 按键 感应方式 功能档位 DC 4.5V 供电 3 节5 号电池串联供电 配 3V 电机 DC 6V 供电 4 节5 号电池串联供电 配 4V 电机 采用触摸方式 采用红外对管,反射红外方式 触摸距离 4.5mm 感应距离约 44mm 一档 二档 出泡时间 0.5 S 蓝灯闪一下 出泡时间 1 S 绿灯闪一下 电池电压提示 低电警示:3.37V 红灯亮下,可出泡 停机警示:3.19V 红灯亮下,不可出泡 针对 DC 4.5V 供电, DC 6V 供电待定 电机选择 可选 3V 电机i 配 3 节 5 号电池串联 4.5V 供电

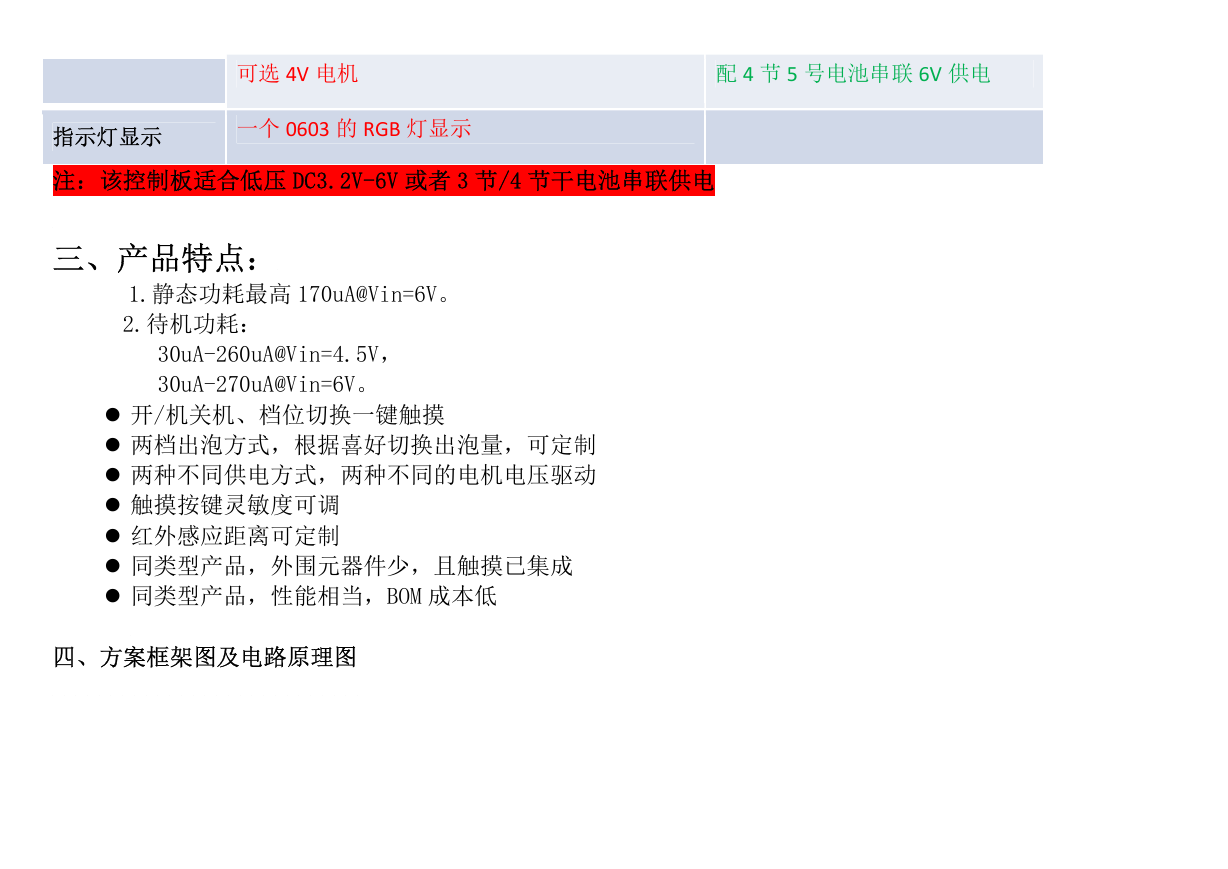

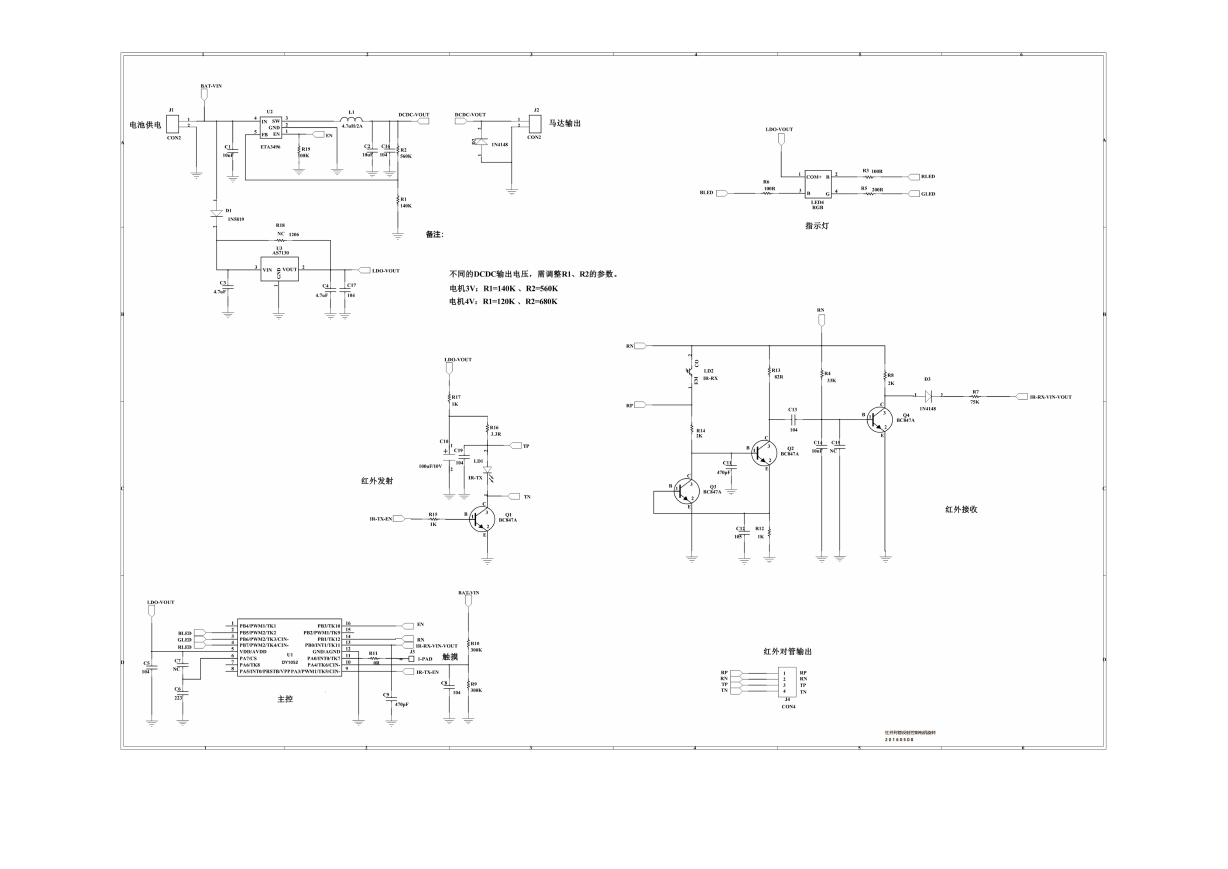

可选 4V 电机 配 4 节 5 号电池串联 6V 供电 指示灯显示 一个 0603 的 RGB 灯显示 注:该控制板适合低压 DC3.2V-6V 或者 3 节/4 节干电池串联供电 三、产品特点: 1.静态功耗最高 170uA@Vin=6V。 2.待机功耗: 30uA-260uA@Vin=4.5V, 30uA-270uA@Vin=6V。  开/机关机、档位切换一键触摸  两档出泡方式,根据喜好切换出泡量,可定制  两种不同供电方式,两种不同的电机电压驱动  触摸按键灵敏度可调  红外感应距离可定制  同类型产品,外围元器件少,且触摸已集成  同类型产品,性能相当,BOM 成本低 四、方案框架图及电路原理图

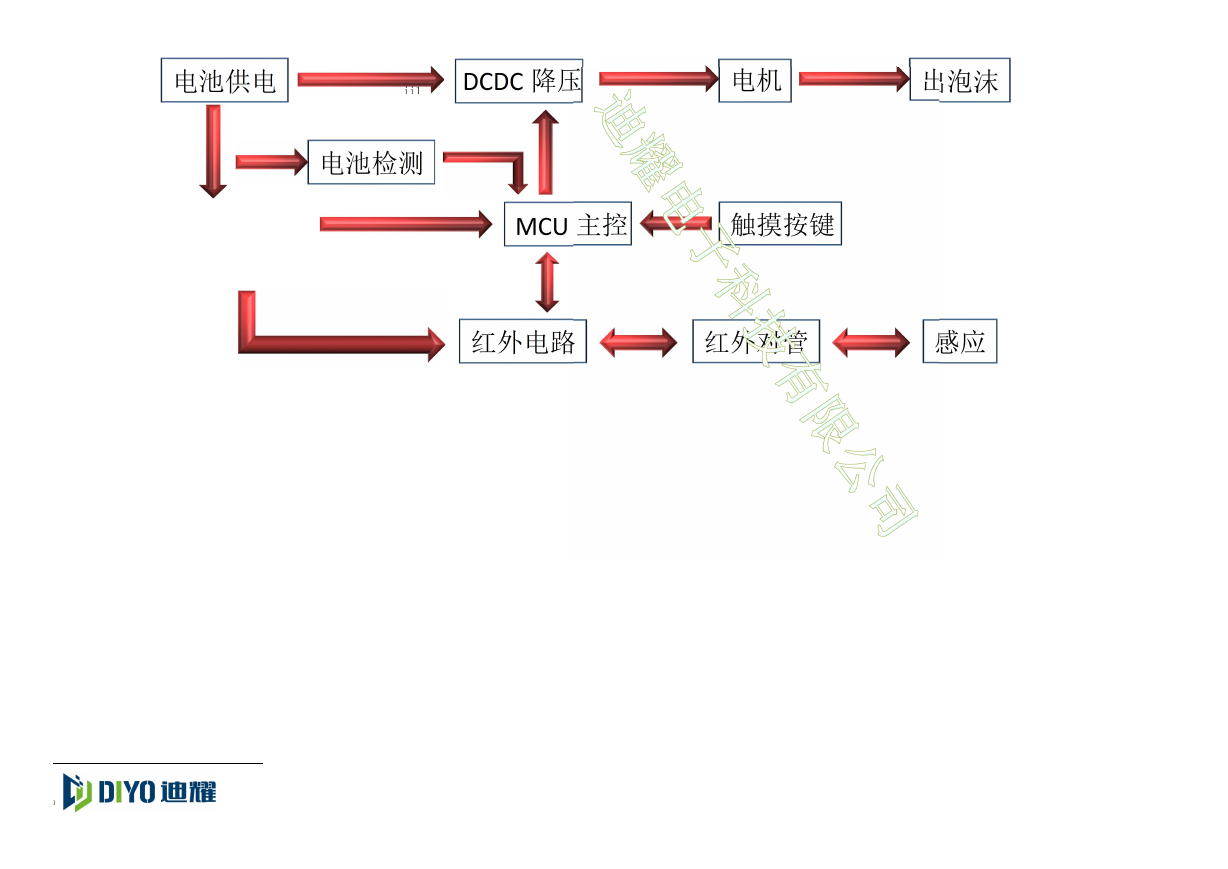

ii1 电池供电 DCDC 降压 电机 出泡沫 电池检测 MCU 主控 触摸按键 红外电路 红外对管 感应 1
