操作摄像机前请先阅读本章节

关于使用硬盘Handycam的注意事项

对象示例及解决方案

享受摄像机带来的乐趣

操作流程

“HOME”和“OPTION”-使用两种类型的菜单

准备工作

步骤1：检查随机提供项目

步骤2：为电池组充电

步骤3：打开电源，设定日期和时间

更改语言设定

步骤4：录制前进行设定调节

步骤5：选择媒体

录制/播放

轻松录制和播放（Easy Handycam操作）

录制

变焦

录制更具现场效果的声音（5.1声道环绕录制）

快速开始拍摄（QUICK ON）

在动画录制过程中录制高质量静像（Dual Rec）

在黑暗场所录制（NightShot）

调节背光对象的曝光

以镜像模式录制

将快速动作录制成慢动作（平稳缓慢拍摄）

播放

通过精确定位搜索想要的场景（电影滚动索引）

通过脸部搜索想要的场景（人脸索引）

按照日期搜索想要的图像（日期索引）

使用回放放大

播放一系列静像（幻灯片放映）

在电视机上播放图像

保存图像

编辑

（其它）类别

删除图像

从动画中捕获静像

用摄像机将图像复制/拷贝到“Memory Stick PRO Duo”

分割动画

创建播放列表

复制到其他设备

打印录制的静像（PictBridge兼容打印机）

使用录制媒体

（管理媒体）类别

检查媒体信息

删除所有图像（格式化）

防止摄像机上的硬盘数据被恢复

修复图像数据库文件

自定义摄像机

HOME MENU的（设定）类别的功能

使用HOME MENU

（设定）类别项目列表

摄像机动画设定（用于录制动画的项目）

摄像机照片设定（用于录制静像的项目）

观看图像设定（自定义显示的项目）

声音/显示设定（调整声音和画面的项目）

输出设定（用于当连接其它设备时的项目）

时钟/语言设定（用于设定时钟和语言的项目）

常规设定（其它设定项目）

用OPTION MENU启用功能

使用OPTION MENU

OPTION MENU上的录制项目

OPTION MENU上的观看项目

OPTION MENU中设定的功能

故障排除

警告指示和信息

附加信息

海外使用本摄像机

摄像机硬盘和“Memory Stick PRO Duo”上的文件/文件夹结构

保养和预防措施

快速参考

识别部件和控制器

录制/播放过程中显示的指示

术语

索引

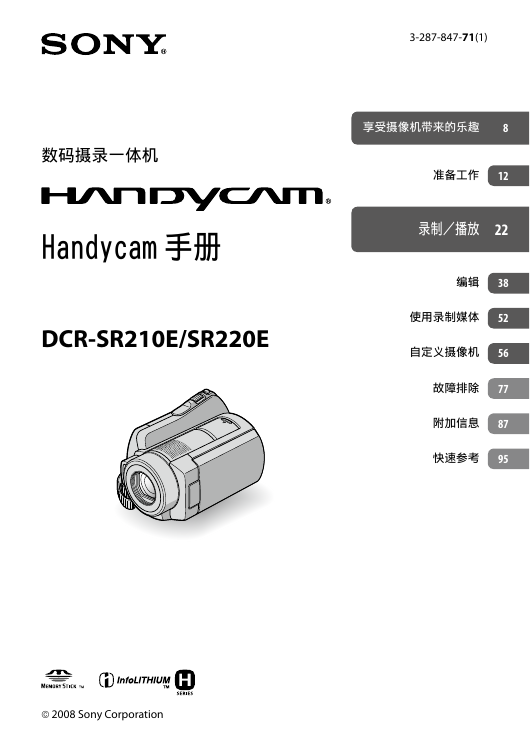

3-287-847-71(1) 享受摄像机带来的乐趣准备工作 8 12 录制／播放 22 编辑使用录制媒体自定义摄像机故障排除附加信息快速参考 38 52 56 77 87 95 数码摄录一体机 Handycam 手册 DCR-SR210E/SR220E  2008 Sony Corporation

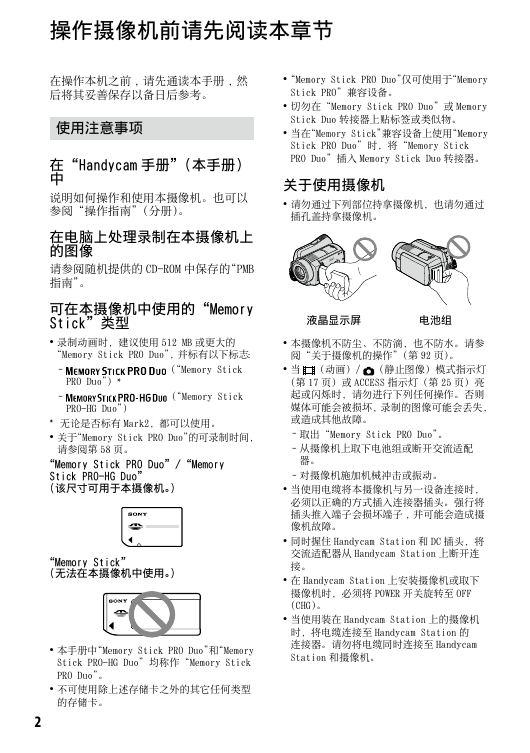

操作摄像机前请先阅读本章节在操作本机之前 , 请先通读本手册 , 然后将其妥善保存以备日后参考。使用注意事项在“Handycam 手册”（本手册）中说明如何操作和使用本摄像机。也可以参阅“操作指南”（分册）。在电脑上处理录制在本摄像机上的图像请参阅随机提供的 CD-ROM 中保存的“PMB 指南”。可在本摄像机中使用的“Memory Stick”类型  录制动画时，建议使用 512 MB 或更大的 “Memory Stick PRO Duo”，并标有以下标志：  PRO Duo”）*  PRO-HG Duo”）（“Memory Stick （“Memory Stick * 无论是否标有 Mark2，都可以使用。  关于“Memory Stick PRO Duo”的可录制时间，请参阅第 58 页。 “Memory Stick PRO Duo”/“Memory Stick PRO-HG Duo” （该尺寸可用于本摄像机。） “Memory Stick” （无法在本摄像机中使用。）  本手册中“Memory Stick PRO Duo”和“Memory Stick PRO-HG Duo”均称作“Memory Stick PRO Duo”。  不可使用除上述存储卡之外的其它任何类型的存储卡。 2  “Memory Stick PRO Duo”仅可使用于“Memory Stick PRO”兼容设备。  切勿在“Memory Stick PRO Duo”或 Memory Stick Duo 转接器上贴标签或类似物。  当在“Memory Stick”兼容设备上使用“Memory Stick PRO Duo”时，将“Memory Stick PRO Duo”插入 Memory Stick Duo 转接器。关于使用摄像机  请勿通过下列部位持拿摄像机，也请勿通过插孔盖持拿摄像机。液晶显示屏电池组  本摄像机不防尘、不防滴，也不防水。请参阅“关于摄像机的操作”（第 92 页）。  当（动画）/ （静止图像）模式指示灯（第 17 页）或 ACCESS 指示灯（第 25 页）亮起或闪烁时，请勿进行下列任何操作。否则媒体可能会被损坏，录制的图像可能会丢失，或造成其他故障。  取出“Memory Stick PRO Duo”。  从摄像机上取下电池组或断开交流适配器。  对摄像机施加机械冲击或振动。  当使用电缆将本摄像机与另一设备连接时，必须以正确的方式插入连接器插头。强行将插头推入端子会损坏端子 , 并可能会造成摄像机故障。  同时握住 Handycam Station 和 DC 插头，将交流适配器从 Handycam Station 上断开连接。  在 Handycam Station 上安装摄像机或取下摄像机时，必须将 POWER 开关旋转至 OFF （CHG）。  当使用装在 Handycam Station 上的摄像机时，将电缆连接至 Handycam Station 的连接器。请勿将电缆同时连接至 Handycam Station 和摄像机。

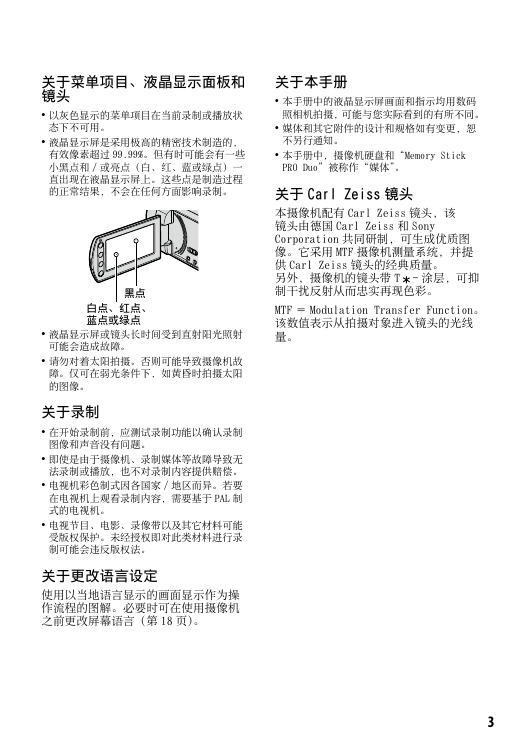

关于本手册  本手册中的液晶显示屏画面和指示均用数码照相机拍摄，可能与您实际看到的有所不同。  媒体和其它附件的设计和规格如有变更，恕不另行通知。  本手册中，摄像机硬盘和“Memory Stick PRO Duo”被称作“媒体”。关于 Carl Zeiss 镜头本摄像机配有 Carl Zeiss 镜头，该镜头由德国 Carl Zeiss 和 Sony Corporation 共同研制，可生成优质图像。它采用 MTF 摄像机测量系统，并提供 Carl Zeiss 镜头的经典质量。另外，摄像机的镜头带 T 制干扰反射从而忠实再现色彩。 - 涂层，可抑 MTF ＝ Modulation Transfer Function。该数值表示从拍摄对象进入镜头的光线量。关于菜单项目、液晶显示面板和镜头  以灰色显示的菜单项目在当前录制或播放状态下不可用。  液晶显示屏是采用极高的精密技术制造的，有效像素超过 99.99%。但有时可能会有一些小黑点和 / 或亮点（白、红、蓝或绿点）一直出现在液晶显示屏上。这些点是制造过程的正常结果，不会在任何方面影响录制。黑点白点、红点、蓝点或绿点  液晶显示屏或镜头长时间受到直射阳光照射可能会造成故障。  请勿对着太阳拍摄。否则可能导致摄像机故障。仅可在弱光条件下，如黄昏时拍摄太阳的图像。关于录制  在开始录制前，应测试录制功能以确认录制图像和声音没有问题。  即使是由于摄像机、录制媒体等故障导致无法录制或播放，也不对录制内容提供赔偿。  电视机彩色制式因各国家 / 地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。  电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。关于更改语言设定使用以当地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 18 页）。 3

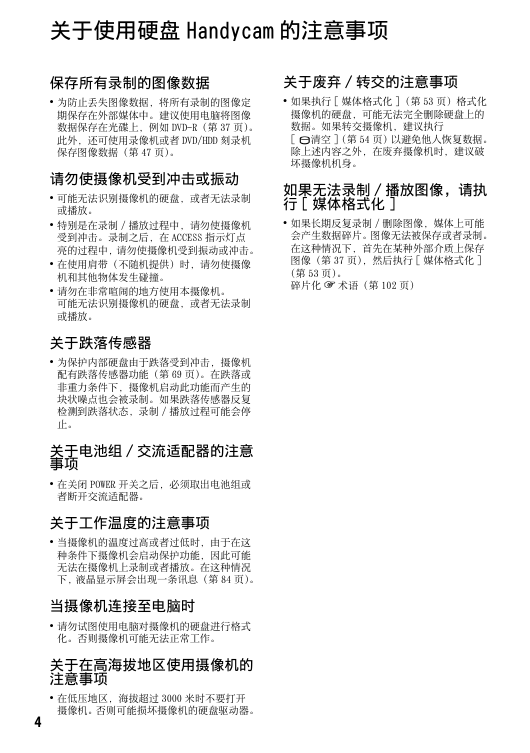

关于使用硬盘 Handycam 的注意事项保存所有录制的图像数据关于废弃 / 转交的注意事项  如果执行 [ 媒体格式化 ]（第 53 页）格式化摄像机的硬盘，可能无法完全删除硬盘上的数据。如果转交摄像机，建议执行 [ 清空 ]（第 54 页）以避免他人恢复数据。除上述内容之外，在废弃摄像机时，建议破坏摄像机机身。如果无法录制 / 播放图像，请执行 [ 媒体格式化 ]  如果长期反复录制 / 删除图像，媒体上可能会产生数据碎片。图像无法被保存或者录制。在这种情况下，首先在某种外部介质上保存图像（第 37 页），然后执行 [ 媒体格式化 ] （第 53 页）。碎片化  术语（第 102 页）  为防止丢失图像数据，将所有录制的图像定期保存在外部媒体中。建议使用电脑将图像数据保存在光碟上，例如 DVD-R（第 37 页）。此外，还可使用录像机或者 DVD/HDD 刻录机保存图像数据（第 47 页）。请勿使摄像机受到冲击或振动  可能无法识别摄像机的硬盘，或者无法录制或播放。  特别是在录制 / 播放过程中，请勿使摄像机受到冲击。录制之后，在 ACCESS 指示灯点亮的过程中，请勿使摄像机受到振动或冲击。  在使用肩带（不随机提供）时，请勿使摄像机和其他物体发生碰撞。  请勿在非常喧闹的地方使用本摄像机。可能无法识别摄像机的硬盘，或者无法录制或播放。关于跌落传感器  为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能（第 69 页）。在跌落或非重力条件下，摄像机启动此功能而产生的块状噪点也会被录制。如果跌落传感器反复检测到跌落状态，录制 / 播放过程可能会停止。关于电池组 / 交流适配器的注意事项  在关闭 POWER 开关之后，必须取出电池组或者断开交流适配器。关于工作温度的注意事项  当摄像机的温度过高或者过低时，由于在这种条件下摄像机会启动保护功能，因此可能无法在摄像机上录制或者播放。在这种情况下，液晶显示屏会出现一条讯息（第 84 页）。当摄像机连接至电脑时  请勿试图使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。关于在高海拔地区使用摄像机的注意事项  在低压地区，海拔超过 3000 米时不要打开摄像机。否则可能损坏摄像机的硬盘驱动器。

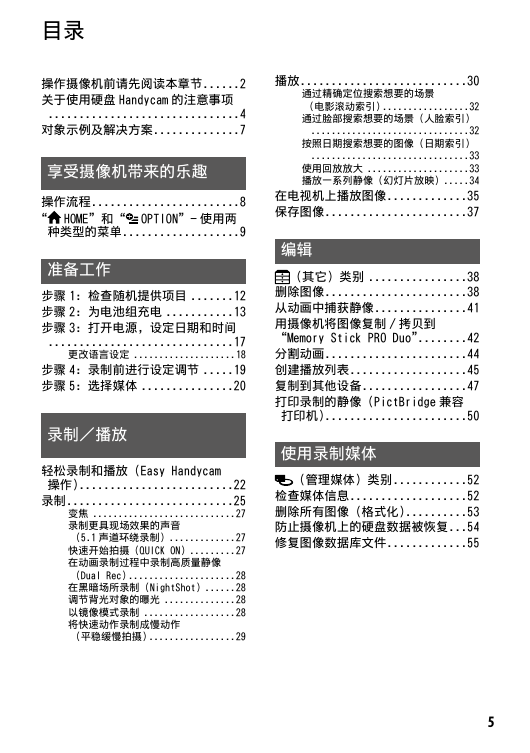

目录操作摄像机前请先阅读本章节......2 关于使用硬盘 Handycam 的注意事项 ...............................4 对象示例及解决方案..............7 享受摄像机带来的乐趣操作流程........................8 “ HOME”和“ OPTION”- 使用两种类型的菜单...................9 准备工作步骤 1：检查随机提供项目 .......12 步骤 2：为电池组充电 ...........13 步骤 3：打开电源，设定日期和时间 ..............................17 更改语言设定 ....................18 步骤 4：录制前进行设定调节 .....19 步骤 5：选择媒体 ...............20 录制／播放轻松录制和播放（Easy Handycam 操作）.........................22 录制...........................25 变焦 ............................27 录制更具现场效果的声音（5.1 声道环绕录制） .............27 快速开始拍摄（QUICK ON） .........27 在动画录制过程中录制高质量静像（Dual Rec） .....................28 在黑暗场所录制（NightShot） ......28 调节背光对象的曝光 ..............28 以镜像模式录制 ..................28 将快速动作录制成慢动作（平稳缓慢拍摄） .................29 播放...........................30 通过精确定位搜索想要的场景（电影滚动索引） .................32 通过脸部搜索想要的场景（人脸索引） ...............................32 按照日期搜索想要的图像（日期索引） ...............................33 使用回放放大 ....................33 播放一系列静像（幻灯片放映） .....34 在电视机上播放图像.............35 保存图像.......................37 编辑（其它）类别 ................38 删除图像.......................38 从动画中捕获静像...............41 用摄像机将图像复制 / 拷贝到 “Memory Stick PRO Duo”........42 分割动画.......................44 创建播放列表...................45 复制到其他设备.................47 打印录制的静像（PictBridge 兼容打印机）.......................50 使用录制媒体（管理媒体）类别 ............52 检查媒体信息...................52 删除所有图像（格式化）..........53 防止摄像机上的硬盘数据被恢复...54 修复图像数据库文件.............55 5

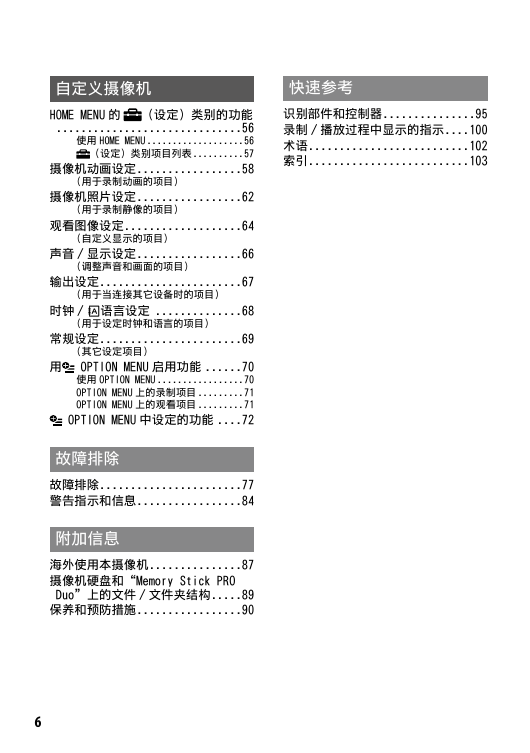

自定义摄像机快速参考识别部件和控制器...............95 录制 / 播放过程中显示的指示....100 术语..........................102 索引..........................103 HOME MENU 的（设定）类别的功能 ..............................56 使用 HOME MENU ...................56 （设定）类别项目列表 ..........57 摄像机动画设定.................58 （用于录制动画的项目）摄像机照片设定.................62 （用于录制静像的项目）观看图像设定...................64 （自定义显示的项目）声音 / 显示设定.................66 （调整声音和画面的项目）输出设定.......................67 （用于当连接其它设备时的项目）时钟 / 语言设定 ..............68 （用于设定时钟和语言的项目）常规设定.......................69 （其它设定项目）用 OPTION MENU 启用功能 ......70 使用 OPTION MENU .................70 OPTION MENU 上的录制项目 .........71 OPTION MENU 上的观看项目 .........71 OPTION MENU 中设定的功能 ....72 故障排除故障排除.......................77 警告指示和信息.................84 附加信息海外使用本摄像机...............87 摄像机硬盘和“Memory Stick PRO Duo”上的文件 / 文件夹结构.....89 保养和预防措施.................90 6

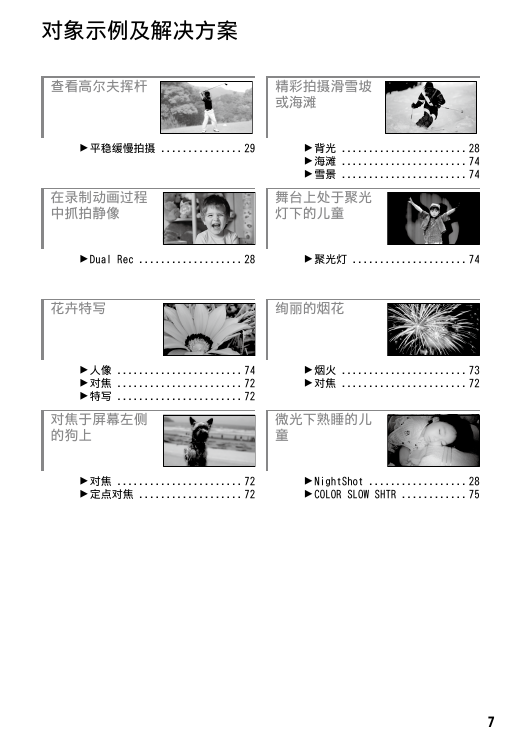

对象示例及解决方案查看高尔夫挥杆精彩拍摄滑雪坡或海滩  平稳缓慢拍摄 ............... 29  背光 ....................... 28  海滩 ....................... 74  雪景 ....................... 74 在录制动画过程中抓拍静像舞台上处于聚光灯下的儿童  Dual Rec ................... 28  聚光灯 ..................... 74 花卉特写绚丽的烟花  人像 ....................... 74  对焦 ....................... 72  特写 ....................... 72  烟火 ....................... 73  对焦 ....................... 72 对焦于屏幕左侧的狗上微光下熟睡的儿童  对焦 ....................... 72  定点对焦 ................... 72  NightShot .................. 28  COLOR SLOW SHTR ............ 75 7

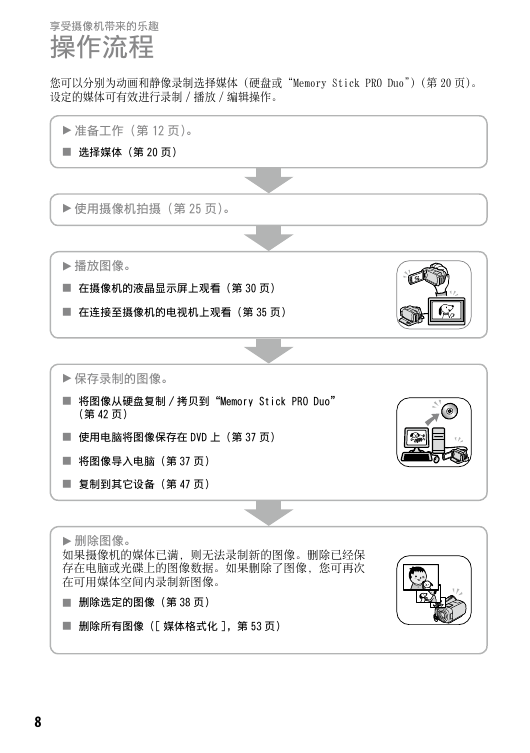

享受摄像机带来的乐趣操作流程您可以分别为动画和静像录制选择媒体（硬盘或“Memory Stick PRO Duo”）（第 20 页）。设定的媒体可有效进行录制 / 播放 / 编辑操作。  准备工作（第 12 页）。  选择媒体（第 20 页）  使用摄像机拍摄（第 25 页）。  播放图像。  在摄像机的液晶显示屏上观看（第 30 页）  在连接至摄像机的电视机上观看（第 35 页）  保存录制的图像。  将图像从硬盘复制 / 拷贝到“Memory Stick PRO Duo” （第 42 页）    使用电脑将图像保存在 DVD 上（第 37 页）将图像导入电脑（第 37 页）复制到其它设备（第 47 页）  删除图像。如果摄像机的媒体已满，则无法录制新的图像。删除已经保存在电脑或光碟上的图像数据。如果删除了图像，您可再次在可用媒体空间内录制新图像。   删除选定的图像（第 38 页）删除所有图像（[ 媒体格式化 ]，第 53 页） 8
