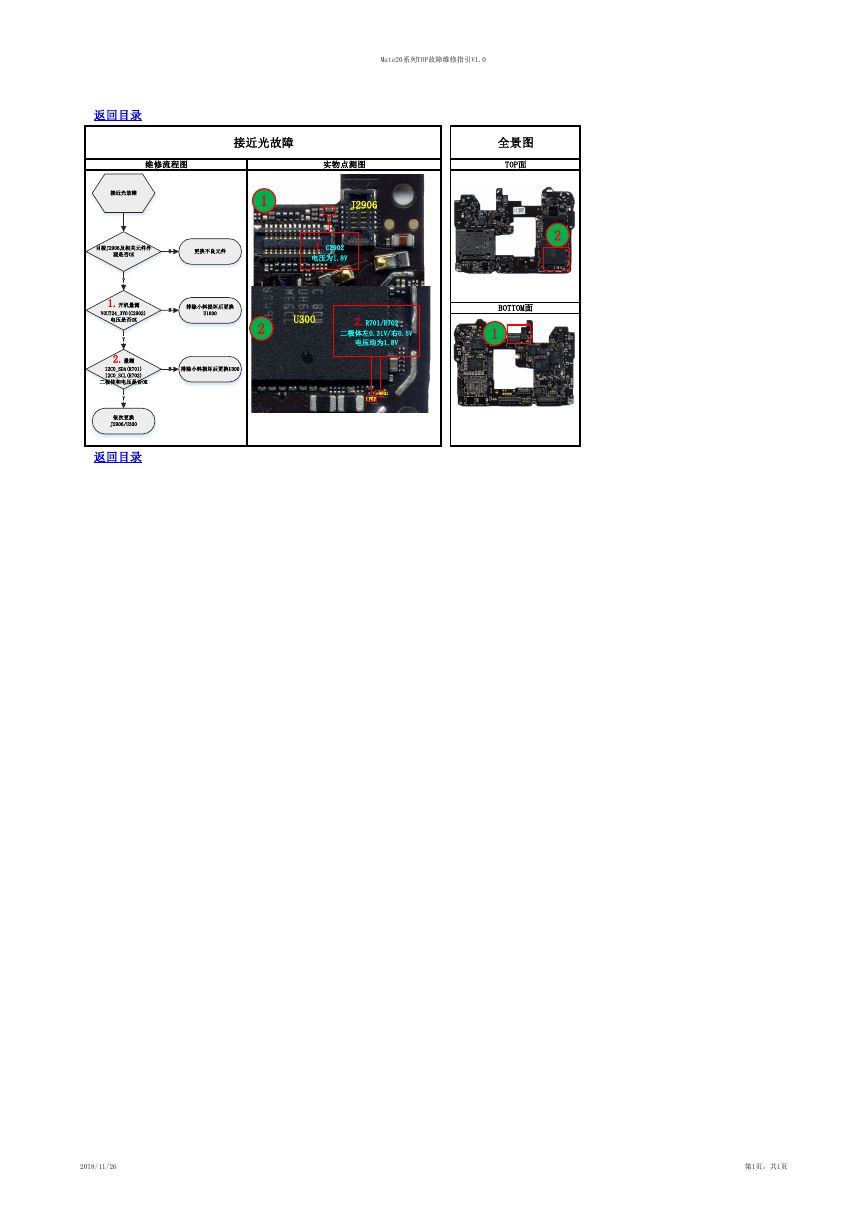

Mate20系列TOP故障维修指引V1.0 返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 接近光故障 1 J2906 目检J2906及相关元件外 观是否OK N 更换不良元件 1.C2902 电压为1.8V 2 N 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 U300 2 2.R701/R702 二极体左0.31V/右0.5V 电压均为1.8V BOTTOM面 1 R701 R702 Y 1.开机量测 VOUT24_3V0(C2902) 电压是否OK Y 2.量测 I2C0_SDA(R701) I2C0_SCL(R702) 二极体和电压是否OK Y 依次更换 J2906/U300 返回目录 2018/11/26 第1页，共1页
