科技情报开发与经济 SCI- TECH INFORMATION DEVELOPMENT & ECONOMY 2007 年 第 17 卷 第 34 期 文章编号: 1005- 6033( 2007) 34- 0210- 03 收稿日期: 2007- 11- 20 小区智能安防系统设计与应用 王远明, 靳 燕, 程保喜 ( 山西省自动化研究所, 山西太原, 030012) 摘 要: 小 区 智 能 安 防 系 统 是 根 据 安 防 系 统 最 新 技 术 发 展, 结 合 智 能 化 系 统 实 施 的 一 套技术先进、功能完善的智能安防系统。详细介绍了小区智能安防系统的构成和功能。 关键词: 小区智能安防系统; 门禁子系统; 报警系统; 巡更系统 中图分类号: TP273 文献标识码: A 在新世纪里, 人们购房时已不仅是追求舒适、温馨的生活环境, 而且 更 加 关 心 居 住 环 境 是 否 具 有 安 全 感, 同 时 随 着 信 息 化 、网 络 化 走 进 千 家 万 户, 人 们 要 求 住 宅 的 附 加 功 能 也 在 不 断 增 加, 住 宅 小 区 内 能 否 提 供 完 善 的 配 套 设 施, 对 外 网 络 联 系 系 统 、社 区 信 息 和 物 业 服 务 的 社 区 网 络 系 统及保障安全的高科技预警监控系统, 将是人们衡量小区智能化水平的 最基本条件。 智 能 安 防 系 统 结 合 了 先 进 的 现 代 计 算 机 技 术 、现 代 控 制 技 术 、现 代 通 信 技 术 、现 代 图 像 显 示 技 术 实 现 系 统 的 有 机 结 合 , 采 用 国 内 外 先 进 的 监控设备, 旨在建立为住户提供一个安全、便捷的生活环境, 把本系统建 成符合实际需要、经济实用、技术先进、操作方便、可扩展能力强、管理规 范的一流的安全防范监控系统。 1 系统构成 本安防系统按智能小区管理考虑, 采用总线制住宅小区联网报警系 统, 设置小区控制中心, 各子系统均能独立工作, 同时受控制中心工作站 的监控及管理, 是较为先进、实用的系统。 小区安防系统包括下列项目: ( 1) 门禁系统。主要包括: 家庭防范报警系统、燃气、火灾防范报警系 统。 ( 2) 闭路电视监控系统。 ( 3) 停车场管理系统。 ( 4) 周界防范系统。 ( 5) 巡更系统。 对小区采用 2 级安全防范管理措施。 小区主出入口设置闭路电视监控系统摄像机, 可有效地对进入小区 的人和车辆进行识别, 加之周界防范系统, 通过人防和技防的有效结合, 构成了小区第一级安全防范网络。 在小区的楼与楼间安装闭路电视监控系统摄像机, 并设置保安人员 巡更点, 构成了小区第二级安全防范网络。 2 系统功能 2.1 门禁子系统 本子系统包括家庭防范报警系统、燃气、火灾防范报警系统, 共用总 线。当住宅内安装的各类入侵探测器探测到警情; 紧急报警( 求助) 装置 被启动; 燃气、火灾检测器发生报警时, 通过总线传输网络传输到中心报 警控制主机。 门 禁 系 统 采 用 二 层 管 理 模 式, 即 小 区 为 最 外 层 安 全 防 范 层 次 , 采 用 有人职守式管理点, 通过指纹、人工确认等方式来加强出入口的管理。在 每个单元楼宇门设置单元机, 访客进入小区后, 来到相应的单元时, 通过 该门口机与住户再次通话, 由住户确认后开启单元电控门。通过二次确 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 5 结语 ( 4) 信道数据输出和输入数据都在时钟信号的上升沿后发送, 而芯 片手册上描述输入数据发送是在时钟信号的下降沿。 ( 5) 未使用的引脚都必须按要求接地, 如果忽略很可能造成声码器 工作的不稳定。 ( 6) 软件设计中尽量使用汇编, 可以提高语音传输的质量。 本系统基于 MC13213 处理器和语音处理芯片 AMBE2000 实现了语 音的无线传输, 还可利用 Zigbee 无线技术的高可靠性、低功耗的无线连 接功能, 实现低码流音频、数据的传输。当今无线网络的飞速发展, 使无 线音频传输具有非常广泛的应用前景。 参考文献 [ 1] 杨 行 峻, 迟 惠 生.语 音 信 号 数 字 处 理[ M] .北 京 : 北 京 电 子 工 业 出 版 社, 1995. ( 本文其他参考文献因著录项目不全被删除) ( 责任编辑: 邱娅男) ─────────────── 第一作者简介: 王祥磊, 男, 1982 年 生, 现 为 北 京 交 通 大 学 电 气 学 院 2005 级硕士研究生, 北京市北京交通大学交大东路 18 号院, 100044. The Design of the Wir eless Networ k Audio Based on MC13213 WANG Xiang-lei, LIU Ming-guang ABSTRACT: This paper designs a phonetic compression coding system based on MC13213 and AME2000, and probes into the problems appearing in the system design. KEY WORDS: audio design; MC13213; phonetic compression coding system 210 

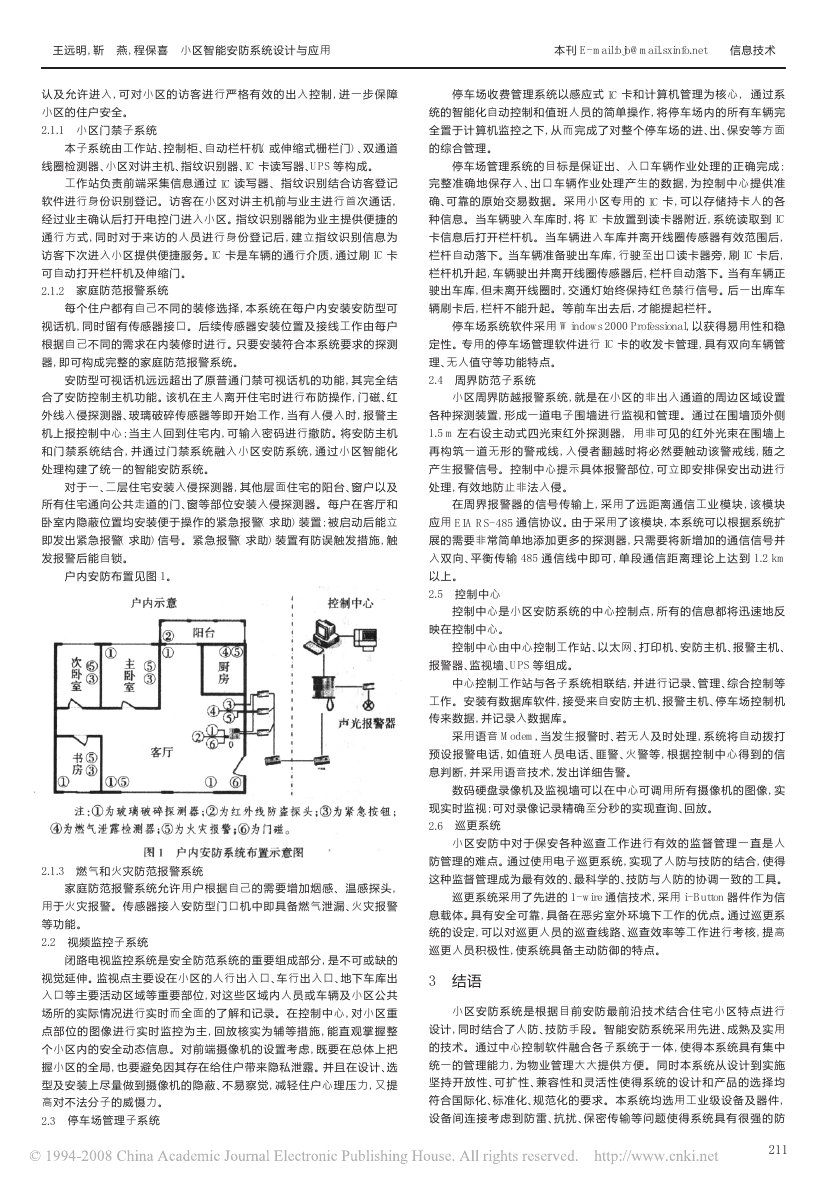

王远明, 靳 燕, 程保喜 小区智能安防系统设计与应用 本刊 E- mail:bjb@mail.sxinfo.net 信息技术 认 及 允 许 进 入, 可 对 小 区 的 访 客 进 行 严 格 有 效 的 出 入 控 制, 进 一 步 保 障 小区的住户安全。 2.1.1 小区门禁子系统 停车场收费管理系统以感应式 IC 卡和计算机管理为核心, 通过 系 统的智能化自动控制和值班人员的简单操作, 将停车场内的所有车辆完 全置于计算机监控之下, 从而完成了对整个停车场的进、出、保安等方面 本子系统由工作站、控制柜、自动栏杆机( 或伸缩式栅栏门) 、双通道 的综合管理。 线圈检测器、小区对讲主机、指纹识别器、IC 卡读写器、UPS 等构成。 工作站负责前端采集信息通过 IC 读写器、指纹识别结合访客登记 软件进行身份识别登记。访客在小区对讲主机前与业主进行首次通话, 经过业主确认后打开电控门进入小区。指纹识别器能为业主提供便捷的 通 行 方 式, 同 时 对 于 来 访 的 人 员 进 行 身 份 登 记 后, 建 立 指 纹 识 别 信 息 为 访客下次进入小区提供便捷服务。IC 卡是车辆的通行介质, 通过刷 IC 卡 可自动打开栏杆机及伸缩门。 2.1.2 家庭防范报警系统 每个住户都有自己不同的装修选择, 本系统在每户内安装安防型可 视话机, 同时留有传感器接口。后续传感器安装位置及接线工作由每户 根据自己不同的需求在内装修时进行。只要安装符合本系统要求的探测 器, 即可构成完整的家庭防范报警系统。 安防型可视话机远远超出了原普通门禁可视话机的功能, 其完全结 合了安防控制主机功能。该机在主人离开住宅时进行布防操作, 门磁、红 外线入侵探测器、玻璃破碎传感器等即开始工作, 当有人侵入时, 报警主 机上报控制中心; 当主人回到住宅内, 可输入密码进行撤防。将安防主机 和 门 禁 系 统 结 合, 并 通 过 门 禁 系 统 融 入 小 区 安 防 系 统, 通 过 小 区 智 能 化 处理构建了统一的智能安防系统。 对于一、二层住宅安装入侵探测器, 其他层面住宅的阳台、窗户以及 所有住宅通向公共走道的门、窗等部位安装入侵探测器。每户在客厅和 卧室内隐蔽位置均安装便于操作的紧急报警( 求助) 装置; 被启动后能立 即发出紧急报警( 求助) 信号。紧急报警( 求助) 装置有防误触发措施, 触 发报警后能自锁。 户内安防布置见图 1。 2.1.3 燃气和火灾防范报警系统 家庭防范报警系统允许用户根据自己的需要增加烟感、温感探头, 用于火灾报警。传感器接入安防型门口机中即具备燃气泄漏、火灾报警 等功能。 2.2 视频监控子系统 闭路电视监控系统是安全防范系统的重要组成部分, 是不可或缺的 视觉延伸。监视点主要设在小区的人行出入口、车行出入口、地下车库出 入口等主要活动区域等重要部位, 对这些区域内人员或车辆及小区公共 场所的实际情况进行实时而全面的了解和记录。在控制中心, 对小区重 点 部 位 的 图 像 进 行 实 时 监 控 为 主, 回 放 核 实 为 辅 等 措 施, 能 直 观 掌 握 整 个小区内的安全动态信息。对前端摄像机的设置考虑, 既要在总体上把 握小区的全局, 也要避免因其存在给住户带来隐私泄露。并且在设计、选 型及安装上尽量做到摄像机的隐蔽、不易察觉, 减轻住户心理压力, 又提 高对不法分子的威慑力。 2.3 停车场管理子系统 停车场管理系统的目标是保证出、入口车辆作业处理的正确完成; 完 整 准 确 地 保 存 入 、出 口 车 辆 作 业 处 理 产 生 的 数 据 , 为 控 制 中 心 提 供 准 确、可靠的原始交易数据。采用小区专用的 IC 卡, 可以存储持卡人的各 种信息。当车辆驶入车库时, 将 IC 卡放置到读卡器附近, 系统读取到 IC 卡信息后打开栏杆机。当车辆进入车库并离开线圈传感器有效范围后, 栏杆自动落下。当车辆准备驶出车库, 行驶至出口读卡器旁, 刷 IC 卡后, 栏杆机升起, 车辆驶出并离开线圈传感器后, 栏杆自动落下。当有车辆正 驶出车库, 但未离开线圈时, 交通灯始终保持红色禁行信号。后一出库车 辆刷卡后, 栏杆不能升起。等前车出去后, 才能提起栏杆。 停车场系统软件采用 Windows 2000 Professional, 以获得易用性和稳 定性。专用的停车场管理软件进行 IC 卡的收发卡管理, 具有双向车辆管 理、无人值守等功能特点。 2.4 周界防范子系统 小区周界防越报警系统, 就是在小区的非出入通道的周边区域设置 各种探测装置, 形成一道电子围墙进行监视和管理。通过在围墙顶外侧 1.5 m 左右设主动式四光束红外探测器, 用非可见的红外光束在围墙上 再 构 筑 一 道 无 形 的 警 戒 线, 入 侵 者 翻 越 时 将 必 然 要 触 动 该 警 戒 线, 随 之 产生报警信号。控制中心提示具体报警部位, 可立即安排保安出动进行 处理, 有效地防止非法入侵。 在 周 界 报 警 器 的 信 号 传 输 上, 采 用 了 远 距 离 通 信 工 业 模 块 , 该 模 块 应用 EIA RS- 485 通信协议。由于采用了该模块, 本系统可以根据系统扩 展的需要非常简单地添加更多的探测器, 只需要将新增加的通信信号并 入 双 向 、平 衡 传 输 485 通 信 线 中 即 可, 单 段 通 信 距 离 理 论 上 达 到 1.2 km 以上。 2.5 控制中心 控制中心是小区安防系统的中心控制点, 所有的信息都将迅速地反 映在控制中心。 控制中心由中心控制工作站、以太网、打印机、安防主机、报警主机、 报警器、监视墙、UPS 等组成。 中心控制工作站与各子系统相联结, 并进行记录、管理、综合控制等 工作。安装有数据库软件, 接受来自安防主机、报警主机、停车场控制机 传来数据, 并记录入数据库。 采用语音 Modem, 当发生报警时、若无人及时处理, 系统将自动拨打 预 设 报 警 电 话, 如 值 班 人 员 电 话 、匪 警 、火 警 等, 根 据 控 制 中 心 得 到 的 信 息判断, 并采用语音技术, 发出详细告警。 数码硬盘录像机及监视墙可以在中心可调用所有摄像机的图像, 实 现实时监视; 可对录像记录精确至分秒的实现查询、回放。 2.6 巡更系统 小 区 安 防 中 对 于 保 安 各 种 巡 查 工 作 进 行 有 效 的 监 督 管 理 一 直 是 人 防管理的难点。通过使用电子巡更系统, 实现了人防与技防的结合, 使得 这种监督管理成为最有效的、最科学的、技防与人防的协调一致的工具。 巡更系统采用了先进的 1- wire 通信技术, 采用 i- Button 器件作为信 息载体。具有安全可靠, 具备在恶劣室外环境下工作的优点。通过巡更系 统的设定, 可以对巡更人员的巡查线路、巡查效率等工作进行考核, 提高 巡更人员积极性, 使系统具备主动防御的特点。 3 结语 小 区 安 防 系 统 是 根 据 目 前 安 防 最 前 沿 技 术 结 合 住 宅 小 区 特 点 进 行 设计, 同时结合了人防、技防手段。智能安防系统采用先进、成熟及实用 的技术。通过中心控制软件融合各子系统于一体, 使得本系统具有集中 统一的管理能力, 为物业管理大大提供方便。同时本系统从设计到实施 坚 持 开 放 性 、可 扩 性 、兼 容 性 和 灵 活 性 使 得 系 统 的 设 计 和 产 品 的 选 择 均 符合国际化、标准化、规范化的要求。本系统均选用工业级设备及器件, 设 备 间 连 接 考 虑 到 防 雷 、抗 扰 、保 密 传 输 等 问 题 使 得 系 统 具 有 很 强 的 防 211 

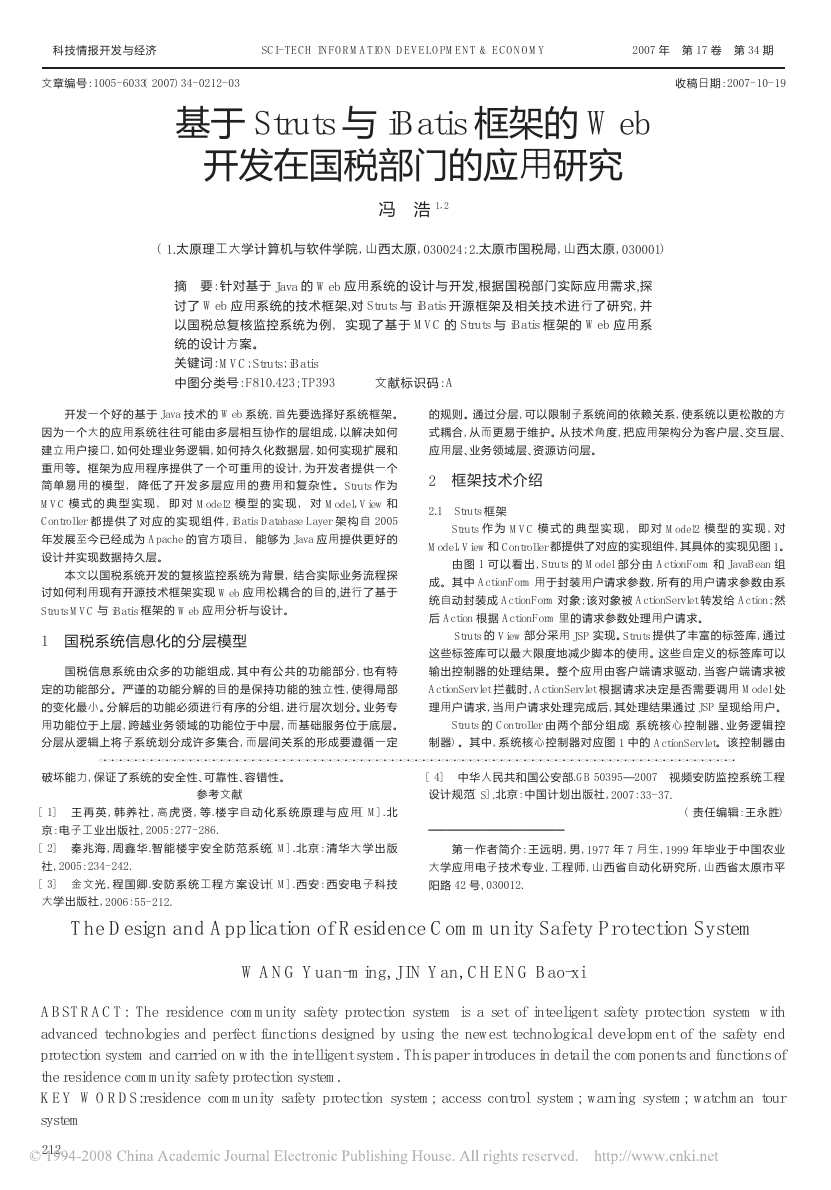

科技情报开发与经济 SCI- TECH INFORMATION DEVELOPMENT & ECONOMY 2007 年 第 17 卷 第 34 期 文章编号: 1005- 6033( 2007) 34- 0212- 03 收稿日期: 2007- 10- 19 基于 Struts 与 iBatis 框架的 Web 开发在国税部门的应用研究 冯 浩 1, 2 ( 1.太原理工大学计算机与软件学院, 山西太原, 030024; 2.太原市国税局, 山西太原, 030001) 摘 要: 针对基于 Java 的 Web 应用系统的设计与开发,根据国税部门实际应用需求,探 讨了 Web 应用系统的技术框架,对 Struts 与 iBatis 开源框架及相关技术进行了研究, 并 以国税总复核监控系统为例, 实现了基于 MVC 的 Struts 与 iBatis 框 架 的 Web 应 用 系 统的设计方案。 关键词: MVC; Struts; iBatis 中图分类号: F810.423; TP393 文献标识码: A 开发一个好的基于 Java 技术的 Web 系统, 首先要选择好系统框架。 因为一个大的应用系统往往可能由多层相互协作的层组成, 以解决如何 建立用户接口, 如何处理业务逻辑, 如何持久化数据层, 如何实现扩展和 重用等。框架为应用程序提供了一个可重用的设计, 为开发者提供一个 简 单 易 用 的 模 型 , 降 低 了 开 发 多 层 应 用 的 费 用 和 复 杂 性 。Struts 作 为 MVC 模 式 的 典 型 实 现 , 即 对 Model2 模 型 的 实 现 , 对 Model, View 和 Controller 都 提 供 了 对 应 的 实 现 组 件 , iBatis Database Layer 架 构 自 2005 年发展至今已经成为 Apache 的官方项目, 能够为 Java 应用提供更好的 设计并实现数据持久层。 本文以国税系统开发的复核监控系统为背景, 结合实际业务流程探 讨如何利用现有开源技术框架实现 Web 应用松耦合的目的,进行了基于 Struts MVC 与 iBatis 框架的 Web 应用分析与设计。 1 国税系统信息化的分层模型 国 税 信 息 系 统 由 众 多 的 功 能 组 成, 其 中 有 公 共 的 功 能 部 分 , 也 有 特 定的功能部分。严谨的功能分解的目的是保持功能的独立性, 使得局部 的变化最小。分解后的功能必须进行有序的分组, 进行层次划分。业务专 用功能位于上层, 跨越业务领域的功能位于中层, 而基础服务位于底层。 分层从逻辑上将子系统划分成许多集合, 而层间关系的形成要遵循一定 的规则。通过分层, 可以限制子系统间的依赖关系, 使系统以更松散的方 式耦合, 从而更易于维护。从技术角度, 把应用架构分为客户层、交互层、 应用层、业务领域层、资源访问层。 2 框架技术介绍 2.1 Struts 框架 Struts 作 为 MVC 模 式 的 典 型 实 现 , 即 对 Model2 模 型 的 实 现 , 对 Model, View 和 Controller 都提供了对应的实现组件, 其具体的实现见图 1。 由 图 1 可 以 看 出 , Struts 的 Model 部 分 由 ActionForm 和 JavaBean 组 成。其中 ActionForm 用于封装用户请求参数, 所有的用户请求参数由系 统自动封装成 ActionForm 对象; 该对象被 ActionServlet 转发给 Action; 然 后 Action 根据 ActionForm 里的请求参数处理用户请求。 Struts 的 View 部分采用 JSP 实现。Struts 提供了丰富的标签库, 通过 这些标签库可以最大限度地减少脚本的使用。这些自定义的标签库可以 输出控制器的处理结果。整个应用由客户端请求驱动, 当客户端请求被 ActionServlet 拦截时, ActionServlet 根据请求决定是否需要调 用 Model 处 理用户请求, 当用户请求处理完成后, 其处理结果通过 JSP 呈现给用户。 Struts 的 Controller 由 两 个 部 分 组 成( 系 统 核 心 控 制 器 、业 务 逻 辑 控 制器) 。其中, 系统核心控制器对应图 1 中的 ActionServlet。该控制器由 破坏能力, 保证了系统的安全性、可靠性、容错性。 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 参考文献 [ 1] 王 再 英 , 韩 养 社 , 高 虎 贤 , 等.楼 宇 自 动 化 系 统 原 理 与 应 用[ M] .北 京: 电子工业出版社, 2005: 277- 286. [ 2] 秦 兆 海, 周 鑫 华.智 能 楼 宇 安 全 防 范 系 统[ M] .北 京 : 清 华 大 学 出 版 社, 2005: 234- 242. [ 3] 金 文 光, 程 国 卿.安 防 系 统 工 程 方 案 设 计[ M] .西 安 : 西 安 电 子 科 技 大学出版社, 2006: 55- 212. [ 4] 中华人民共和国公安部.GB 50395—2007 视频安防监控系统工程 设计规范[ S] .北京: 中国计划出版社, 2007: 33- 37. ( 责任编辑: 王永胜) ─────────────── 第一作者简介: 王远明, 男, 1977 年 7 月生, 1999 年毕业于中国农业 大学应用电子技术专业, 工程师, 山西省自动化研究所, 山西省太原市平 阳路 42 号, 030012. The Design and Application of Residence Community Safety Pr otection System WANG Yuan-ming, J IN Yan, CHENG Bao-xi ABSTRACT: The residence community safety protection system is a set of inteeligent safety protection system with advanced technologies and perfect functions designed by using the newest technological development of the safety end protection system and carried on with the intelligent system. This paper introduces in detail the components and functions of the residence community safety protection system. KEY WORDS:residence community safety protection system; access control system; warning system; watchman tour system 212
