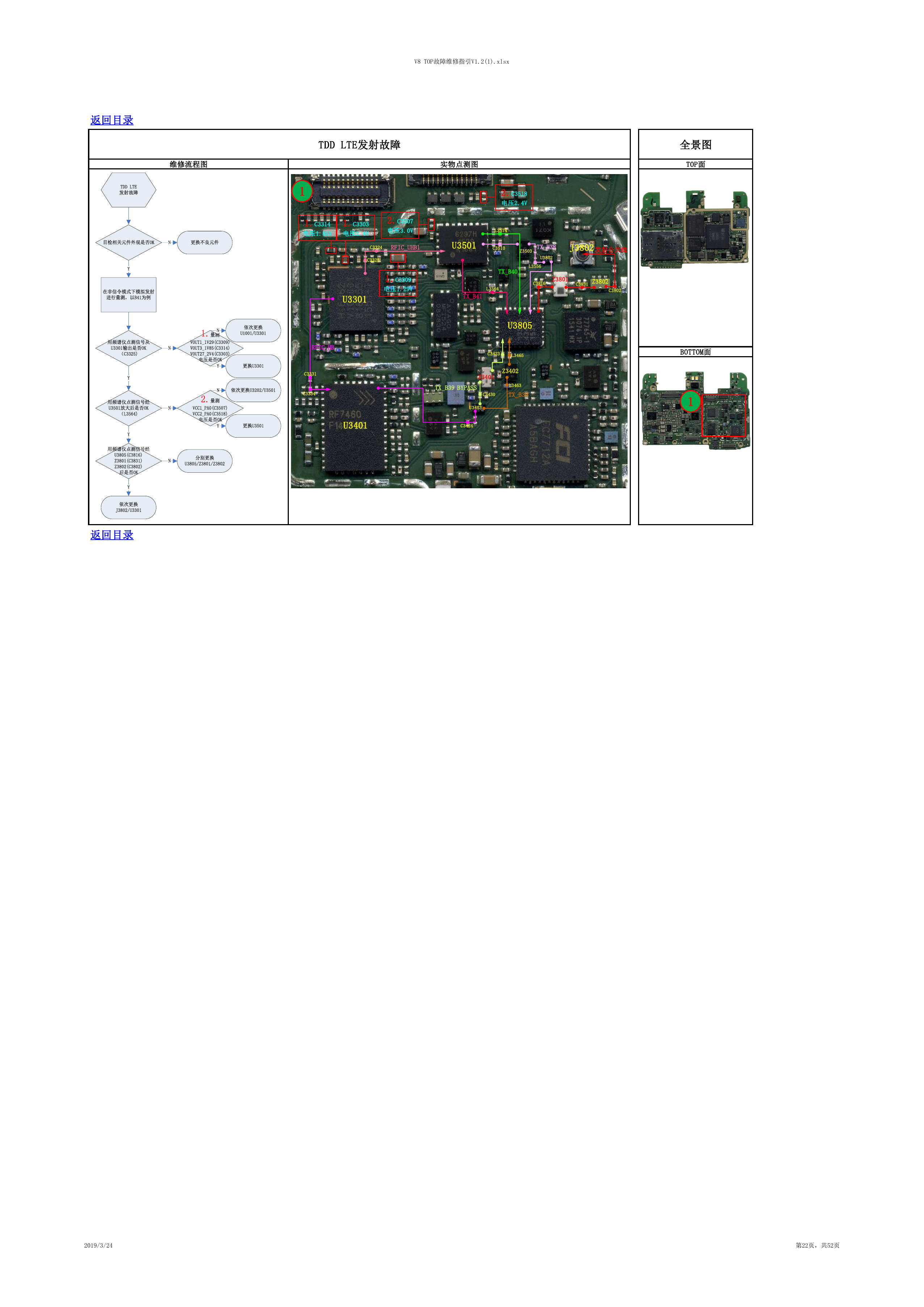

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 TDD LTE发射故障 全景图 TOP面 1 1.C3314 电压1.85V 1.C3303 电压2.4V 2.C3507 电压3.0V C3324 RFIC_UHB1 U3501 C3325 1.C3309 电压1.29V U3301 2.C3518 电压2.4V L3574 C3510 Z3503 TX_B38 U3802 L3556 TX_B40 J3802 发射公共线 L3564 TX_B41 Z3801 C3816 C3831 Z3802 C3802 RFIC_HB C3331 C3334 U3805 C3423 L3465 Z3401 Z3402 L3463 C3430 TX_B39 TX_B39 BYPASS U3401 U3403 C3424 BOTTOM面 1 返回目录 2019/3/24 第22页，共52页 TDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B41为例用频谱仪点测信号从U3301输出是否OK（C3325)1.量测VOUT1_1V29(C3309) VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3501放大后是否OK（L3564)NYYNY更换U3301分别更换U3805/Z3801/Z3802依次更换U3202/U3501NNY2.量测VCC1_PA0(C3507)VCC2_PA0(C3518)电压是否OK更换U3501NY用频谱仪点测信号经U3805(C3816)Z3801(C3831)Z3802(C3802)后是否OKNY依次更换J3802/U3301
