院 别: 控制工程学院 课程名称: 可编程控制器应用 实验名称: 实验四 三人抢答器控制实验 实验教室: 指导教师: 学生姓名 学生学号 6111 瞿福存 曾晓波 2009021178 实验日期： 201 年 月 日 评 分： 

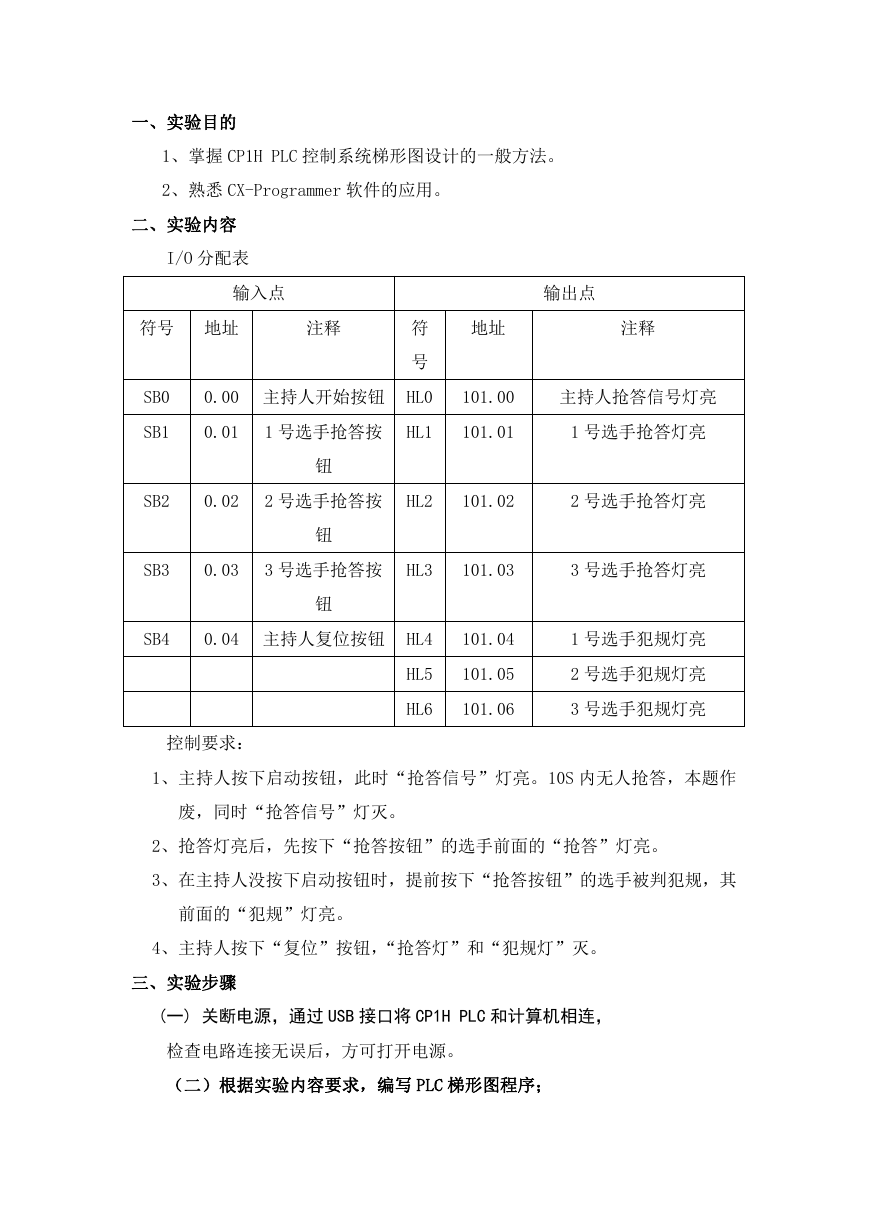

一、实验目的 1、掌握 CP1H PLC 控制系统梯形图设计的一般方法。 2、熟悉 CX-Programmer 软件的应用。 二、实验内容 I/O 分配表 输入点 输出点 符号 地址 注释 地址 注释 符 号 SB0 SB1 0.00 主持人开始按钮 HL0 101.00 主持人抢答信号灯亮 0.01 1 号选手抢答按 HL1 101.01 1 号选手抢答灯亮 钮 SB2 0.02 2 号选手抢答按 HL2 101.02 2 号选手抢答灯亮 钮 SB3 0.03 3 号选手抢答按 HL3 101.03 3 号选手抢答灯亮 钮 SB4 0.04 主持人复位按钮 HL4 101.04 1 号选手犯规灯亮 HL5 HL6 101.05 101.06 2 号选手犯规灯亮 3 号选手犯规灯亮 控制要求： 1、主持人按下启动按钮，此时“抢答信号”灯亮。10S 内无人抢答，本题作 废，同时“抢答信号”灯灭。 2、抢答灯亮后，先按下“抢答按钮”的选手前面的“抢答”灯亮。 3、在主持人没按下启动按钮时，提前按下“抢答按钮”的选手被判犯规，其 前面的“犯规”灯亮。 4、主持人按下“复位”按钮，“抢答灯”和“犯规灯”灭。 三、实验步骤 (一) 关断电源，通过 USB 接口将 CP1H PLC 和计算机相连， 检查电路连接无误后，方可打开电源。 （二）根据实验内容要求，编写 PLC 梯形图程序； 

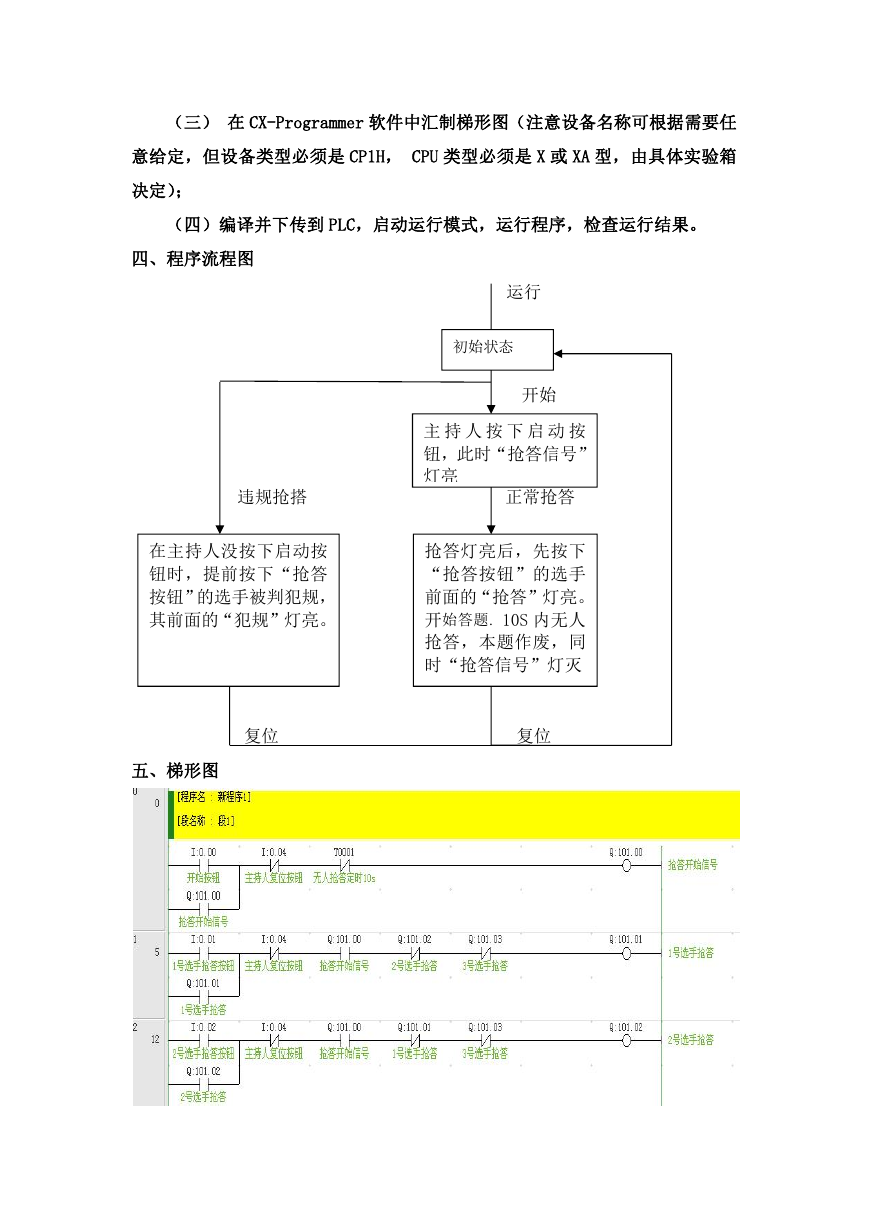

（三） 在 CX-Programmer 软件中汇制梯形图（注意设备名称可根据需要任 意给定，但设备类型必须是 CP1H， CPU 类型必须是 X 或 XA 型，由具体实验箱 决定）； （四）编译并下传到 PLC，启动运行模式，运行程序，检查运行结果。 四、程序流程图 运行 初始状态 开始 主 持 人 按 下 启 动 按 钮，此时“抢答信号” 灯亮 正常抢答 抢答灯亮后，先按下 “抢答按钮”的选手 前面的“抢答”灯亮。 开始答题. 10S 内无人 抢答，本题作废，同 时“抢答信号”灯灭 违规抢搭 在主持人没按下启动按 钮时，提前按下“抢答 按钮”的选手被判犯规， 其前面的“犯规”灯亮。 复位 复位 五、梯形图 

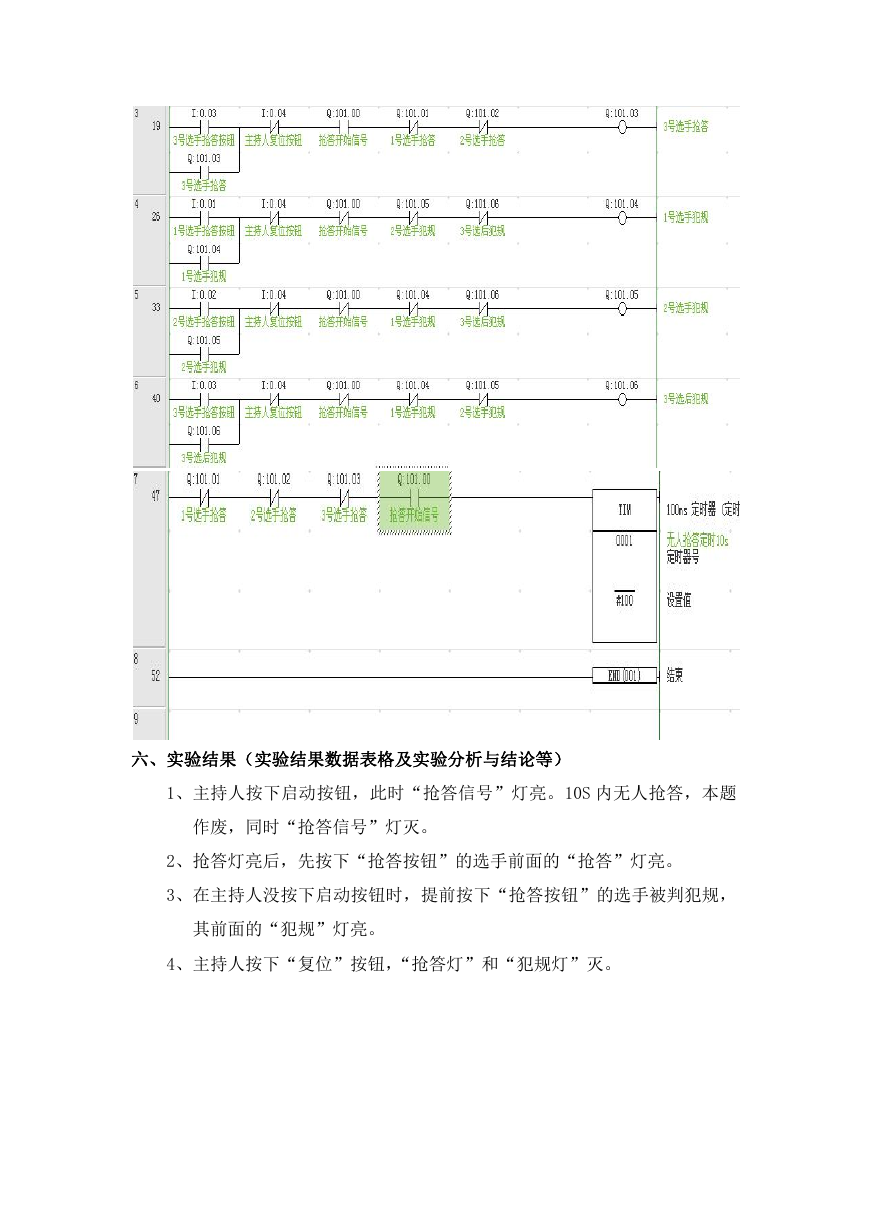

六、实验结果（实验结果数据表格及实验分析与结论等） 1、主持人按下启动按钮，此时“抢答信号”灯亮。10S 内无人抢答，本题 作废，同时“抢答信号”灯灭。 2、抢答灯亮后，先按下“抢答按钮”的选手前面的“抢答”灯亮。 3、在主持人没按下启动按钮时，提前按下“抢答按钮”的选手被判犯规， 其前面的“犯规”灯亮。 4、主持人按下“复位”按钮，“抢答灯”和“犯规灯”灭。
