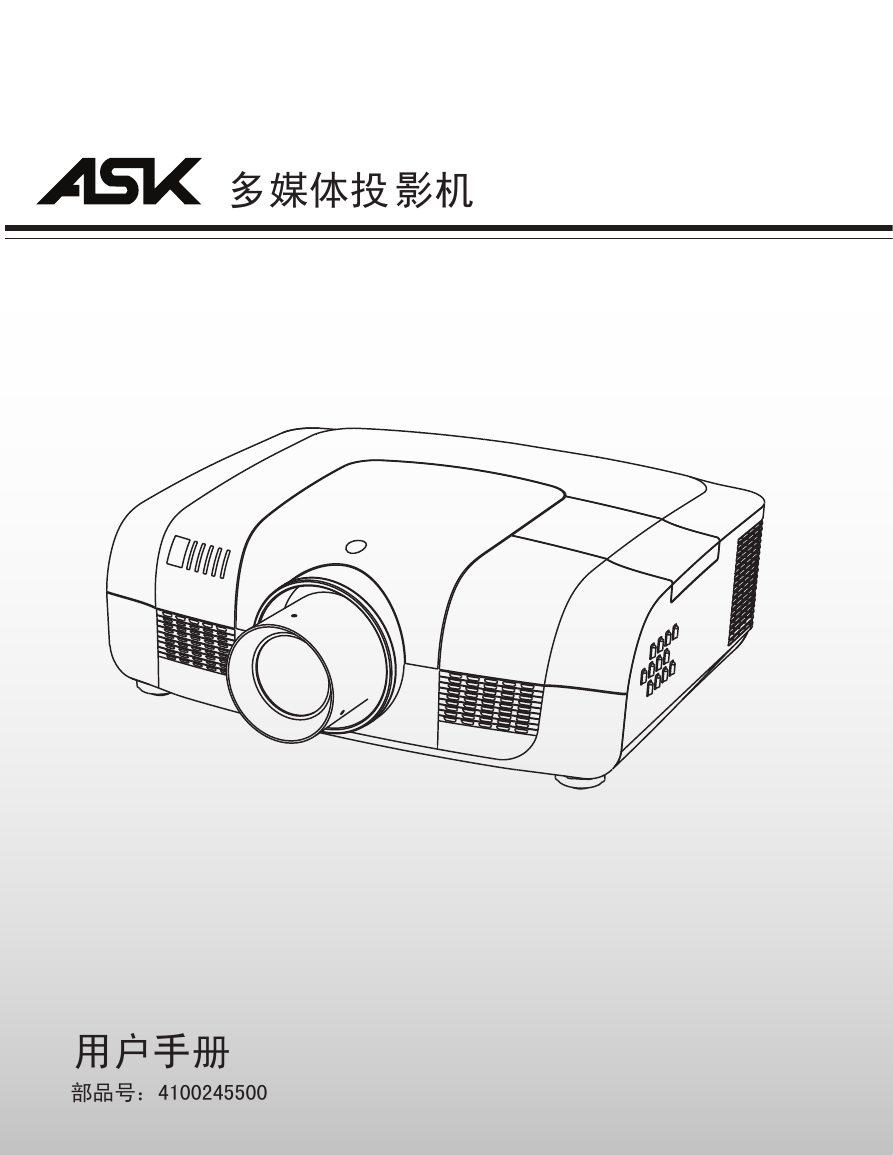

多媒体投影机用户手册部品号：4100245500

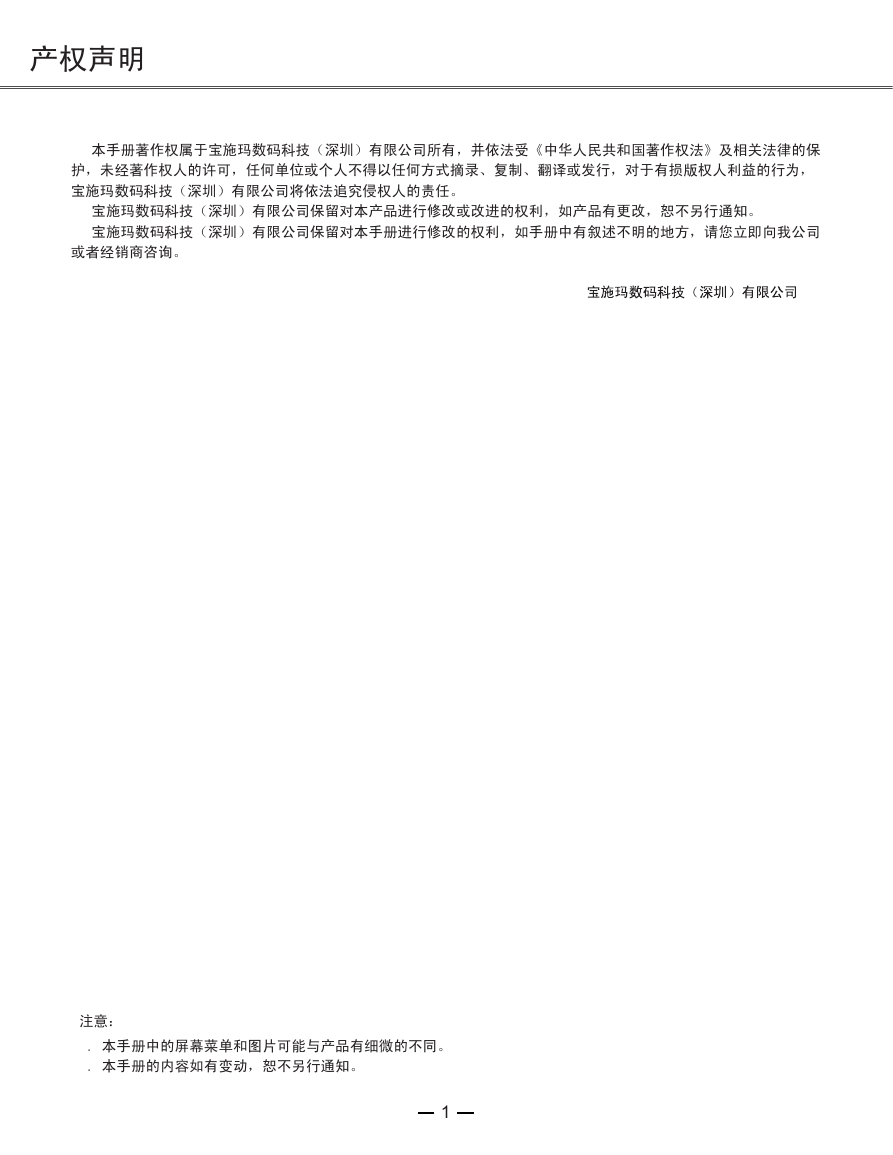

产权声明本手册著作权属于宝施玛数码科技（深圳）有限公司所有，并依法受《中华人民共和国著作权法》及相关法律的保护，未经著作权人的许可，任何单位或个人不得以任何方式摘录、复制、翻译或发行，对于有损版权人利益的行为，宝施玛数码科技（深圳）有限公司将依法追究侵权人的责任。宝施玛数码科技（深圳）有限公司保留对本产品进行修改或改进的权利，如产品有更改，恕不另行通知。宝施玛数码科技（深圳）有限公司保留对本手册进行修改的权利，如手册中有叙述不明的地方，请您立即向我公司或者经销商咨询。注意： . 本手册中的屏幕菜单和图片可能与产品有细微的不同。 . 本手册的内容如有变动，恕不另行通知。 1

目录产权声明..............................1 目录..................................2 致用户 ...............................3 安全指南.............................4-6 空气流通 5 正确放置投影机 5 移动投影机 6 处理投影机时注意的事项 6 各部分名称和功能.................... 7-12 前面 7 背面 7 底部 7 后端子 8 侧面控制面板和指示灯 9 遥控器 10-11 安装遥控器电池 12 遥控器操作范围 12 可调节支脚 12 安装................................13-18 放置投影机 13 镜头移动调整 13 连接到电脑 14 连接到视频设备 15 连接到音频设备 16 连接交流电源线 17 镜头安装 18 基本操作............................19-26 开启投影机 19 关闭投影机 20 如何操作屏幕菜单 21 全菜单栏 22 自动设定功能 23 镜头移动调整 23 变焦调整 23 聚焦调整 23 梯形校正 24 声音调整 24 遥控器操作 25-26 电脑输入........................... 27-34 输入源选择(VGA 1/VGA 2) 27 输入源选择(RGBHV) 28 电脑系统选择 29 自动电脑调整 30 手动电脑调整 31 图像模式选择 32 画面调整 33 屏幕尺寸调整 34 视频输入............................... 35-39 输入源选择（视频，S端子，色差分量,SCART,HDMI）35 视频系统选择 36 图像模式选择 37 画面调整 38 屏幕尺寸调整 39 设置................................... 40-46 设置 40 信息..................................... 47 输入源信息显示 47 维护和清洁............................. 48-52 警告指示灯 48 清洁防尘网 49 重设防尘网计数 49 盖好镜头盖 50 清洁投影机镜头 50 清洁投影机机壳 50 灯泡更换 51 更换灯泡型号 52 附录................................... 53-66 故障检测 53-55 指示灯和投影机状态 56 兼容电脑规格 57 串口命令规格书 58-60 网络控制使用说明书 61-62 端子配置 63 密码备忘录 63 技术规格 64 外形尺寸 65 产品中有毒害物质或元素及含量标注 65 选配件 66 2

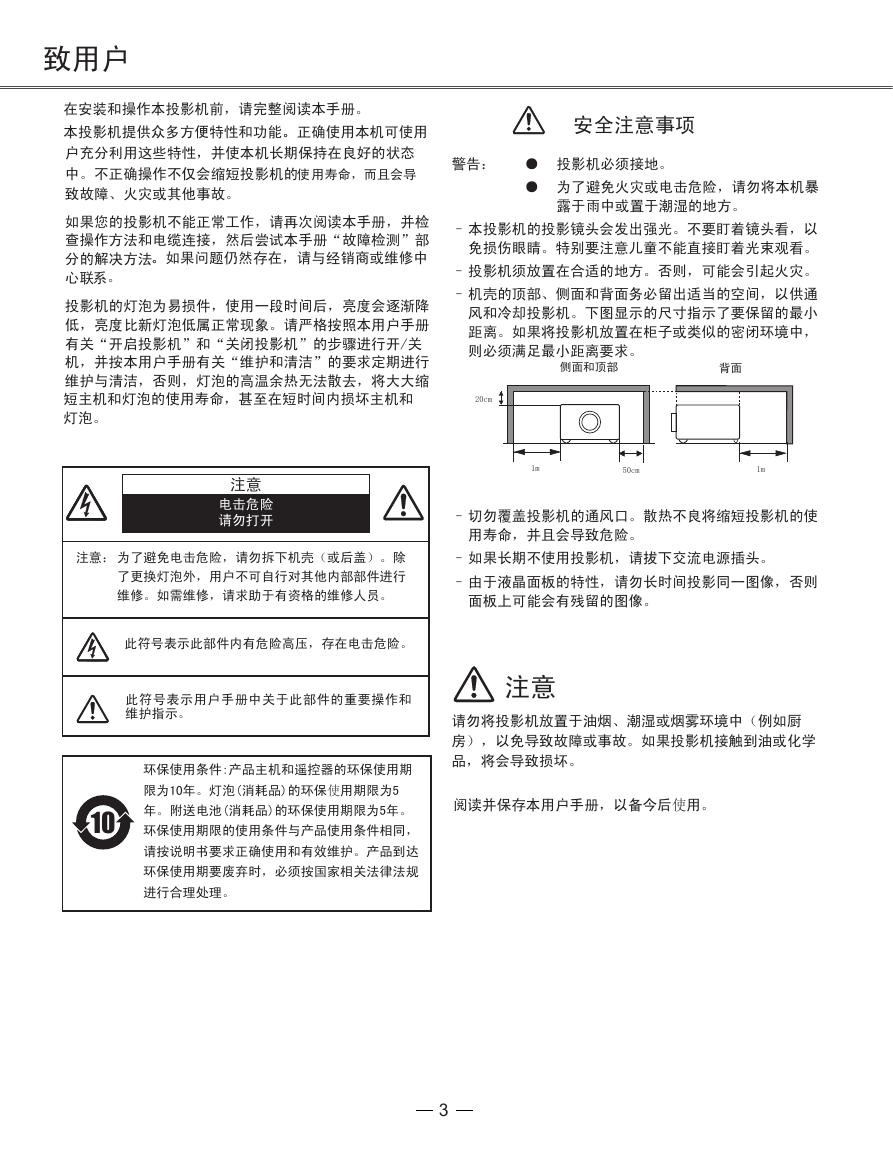

致用户在安装和操作本投影机前，请完整阅读本手册。本投影机提供众多方便特性和功能。正确使用本机可使用。户充分利用这些特性，并使本机长期保持在良好的状态中。不正确操作不仅会缩短投影机的使用寿命，而且会导致故障、火灾或其他事故。如果您的投影机不能正常工作，请再次阅读本手册，并检查操作方法和电缆连接，然后尝试本手册“故障检测”部分的解决方法。如果问题仍然存在，请与经销商或维修中心联系。。投影机的灯泡为易损件，使用一段时间后，亮度会逐渐降低，亮度比新灯泡低属正常现象。请严格按照本用户手册有关“开启投影机”和“关闭投影机”的步骤进行开/关机，并按本用户手册有关“维护和清洁”的要求定期进行维护与清洁，否则，灯泡的高温余热无法散去，将大大缩短主机和灯泡的使用寿命，甚至在短时间内损坏主机和灯泡。安全注意事项警告： ● 投影机必须接地。 ● 为了避免火灾或电击危险，请勿将本机暴露于雨中或置于潮湿的地方。 – 本投影机的投影镜头会发出强光。不要盯着镜头看，以免损伤眼睛。特别要注意儿童不能直接盯着光束观看。 – 投影机须放置在合适的地方。否则，可能会引起火灾。 – 机壳的顶部、侧面和背面务必留出适当的空间，以供通风和冷却投影机。下图显示的尺寸指示了要保留的最小距离。如果将投影机放置在柜子或类似的密闭环境中，则必须满足最小距离要求。侧面和顶部背面 20cm 注意电击危险请勿打开注意：为了避免电击危险，请勿拆下机壳（或后盖）。除了更换灯泡外，用户不可自行对其他内部部件进行维修。如需维修，请求助于有资格的维修人员。此符号表示此部件内有危险高压，存在电击危险。此符号表示用户手册中关于此部件的重要操作和维护指示。 10 环保使用条件:产品主机和遥控器的环保使用期限为10年。灯泡(消耗品)的环保使用期限为5 年。附送电池(消耗品)的环保使用期限为5年。环保使用期限的使用条件与产品使用条件相同，请按说明书要求正确使用和有效维护。产品到达环保使用期要废弃时，必须按国家相关法律法规进行合理处理。 1m 50cm 1m – 切勿覆盖投影机的通风口。散热不良将缩短投影机的使用寿命，并且会导致危险。 – 如果长期不使用投影机，请拔下交流电源插头。 – 由于液晶面板的特性，请勿长时间投影同一图像，否则面板上可能会有残留的图像。注意请勿将投影机放置于油烟、潮湿或烟雾环境中（例如厨房），以免导致故障或事故。如果投影机接触到油或化学品，将会导致损坏。阅读并保存本用户手册，以备今后使用。 3

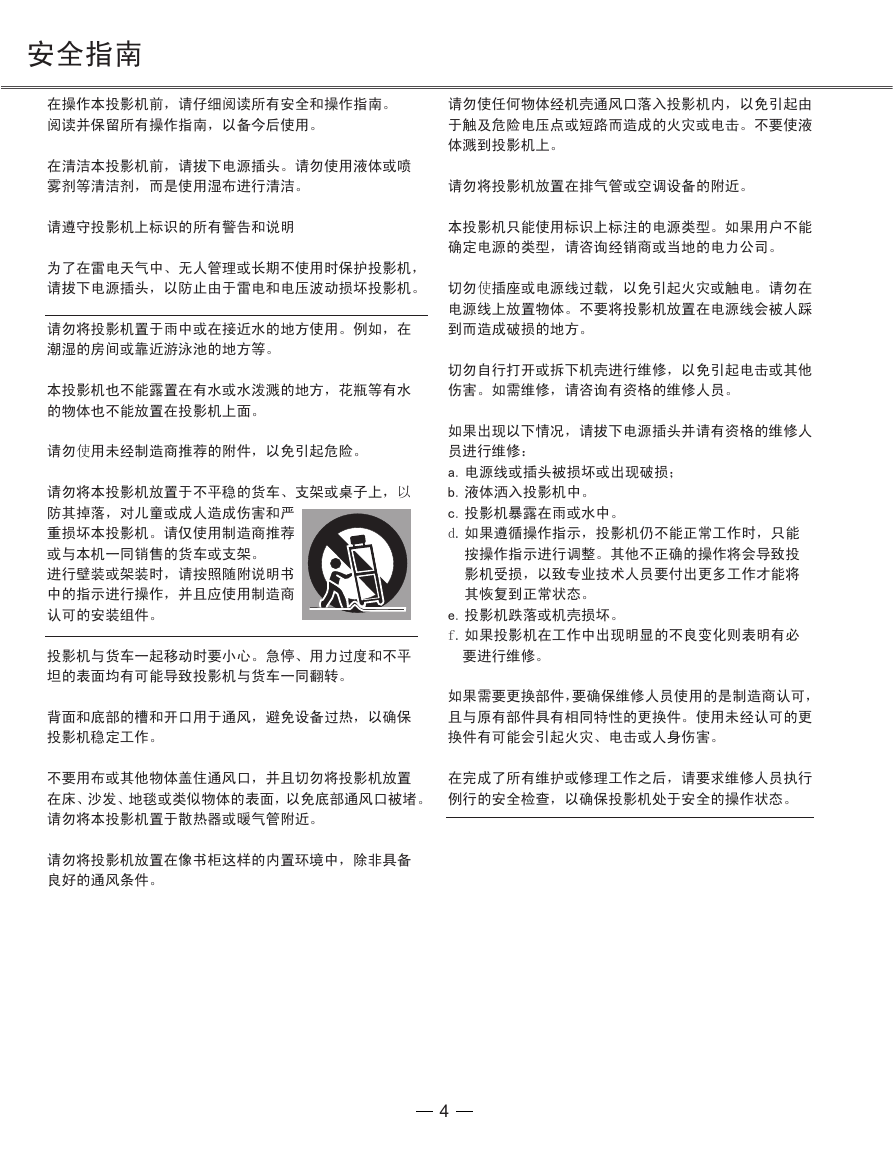

安全指南在操作本投影机前，请仔细阅读所有安全和操作指南。阅读并保留所有操作指南，以备今后使用。请勿使任何物体经机壳通风口落入投影机内，以免引起由于触及危险电压点或短路而造成的火灾或电击。不要使液体溅到投影机上。在清洁本投影机前，请拔下电源插头。请勿使用液体或喷雾剂等清洁剂，而是使用湿布进行清洁。请勿将投影机放置在排气管或空调设备的附近。请遵守投影机上标识的所有警告和说明为了在雷电天气中、无人管理或长期不使用时保护投影机，请拔下电源插头，以防止由于雷电和电压波动损坏投影机。请勿将投影机置于雨中或在接近水的地方使用。例如，在潮湿的房间或靠近游泳池的地方等。本投影机也不能露置在有水或水泼溅的地方，花瓶等有水的物体也不能放置在投影机上面。请勿使用未经制造商推荐的附件，以免引起危险。请勿将本投影机放置于不平稳的货车、支架或桌子上，以防其掉落，对儿童或成人造成伤害和严重损坏本投影机。请仅使用制造商推荐或与本机一同销售的货车或支架。进行壁装或架装时，请按照随附说明书中的指示进行操作，并且应使用制造商认可的安装组件。投影机与货车一起移动时要小心。急停、用力过度和不平坦的表面均有可能导致投影机与货车一同翻转。本投影机只能使用标识上标注的电源类型。如果用户不能确定电源的类型，请咨询经销商或当地的电力公司。切勿使插座或电源线过载，以免引起火灾或触电。请勿在电源线上放置物体。不要将投影机放置在电源线会被人踩到而造成破损的地方。切勿自行打开或拆下机壳进行维修，以免引起电击或其他伤害。如需维修，请咨询有资格的维修人员。如果出现以下情况，请拔下电源插头并请有资格的维修人员进行维修： a. 电源线或插头被损坏或出现破损； b. 液体洒入投影机中。 c. 投影机暴露在雨或水中。 d. 如果遵循操作指示，投影机仍不能正常工作时，只能按操作指示进行调整。其他不正确的操作将会导致投影机受损，以致专业技术人员要付出更多工作才能将其恢复到正常状态。 e. 投影机跌落或机壳损坏。 f. 如果投影机在工作中出现明显的不良变化则表明有必要进行维修。背面和底部的槽和开口用于通风，避免设备过热，以确保投影机稳定工作。如果需要更换部件，要确保维修人员使用的是制造商认可，且与原有部件具有相同特性的更换件。使用未经认可的更换件有可能会引起火灾、电击或人身伤害。不要用布或其他物体盖住通风口，并且切勿将投影机放置在床、沙发、地毯或类似物体的表面，以免底部通风口被堵。请勿将本投影机置于散热器或暖气管附近。在完成了所有维护或修理工作之后，请要求维修人员执行例行的安全检查，以确保投影机处于安全的操作状态。请勿将投影机放置在像书柜这样的内置环境中，除非具备良好的通风条件。 4

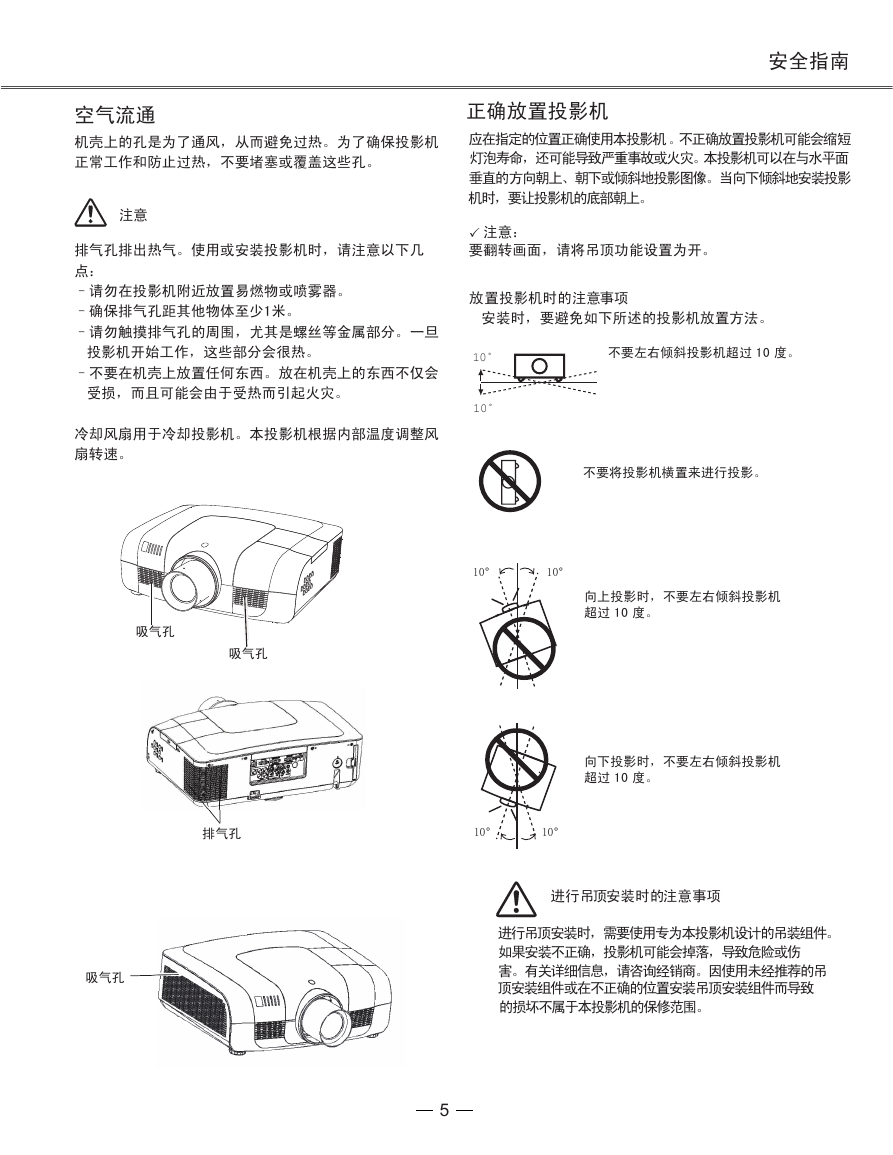

空气流通机壳上的孔是为了通风，从而避免过热。为了确保投影机正常工作和防止过热，不要堵塞或覆盖这些孔。注意排气孔排出热气。使用或安装投影机时，请注意以下几点： –请勿在投影机附近放置易燃物或喷雾器。 –确保排气孔距其他物体至少1米。 –请勿触摸排气孔的周围，尤其是螺丝等金属部分。一旦投影机开始工作，这些部分会很热。 –不要在机壳上放置任何东西。放在机壳上的东西不仅会受损，而且可能会由于受热而引起火灾。冷却风扇用于冷却投影机。本投影机根据内部温度调整风扇转速。吸气孔吸气孔安全指南正确放置投影机应在指定的位置正确使用本投影机。不正确放置投影机可能会缩短灯泡寿命，还可能导致严重事故或火灾。本投影机可以在与水平面垂直的方向朝上、朝下或倾斜地投影图像。当向下倾斜地安装投影机时，要让投影机的底部朝上。  注意：要翻转画面，请将吊顶功能设置为开。放置投影机时的注意事项安装时，要避免如下所述的投影机放置方法。不要左右倾斜投影机超过 10 度。 10˚ 10˚ 不要将投影机横置来进行投影。 10° 10° 向上投影时，不要左右倾斜投影机超过 10 度。排气孔 10° 10° 向下投影时，不要左右倾斜投影机超过 10 度。吸气孔进行吊顶安装时的注意事项进行吊顶安装时，需要使用专为本投影机设计的吊装组件。如果安装不正确，投影机可能会掉落，导致危险或伤害。有关详细信息，请咨询经销商。因使用未经推荐的吊顶安装组件或在不正确的位置安装吊顶安装组件而导致的损坏不属于本投影机的保修范围。 5

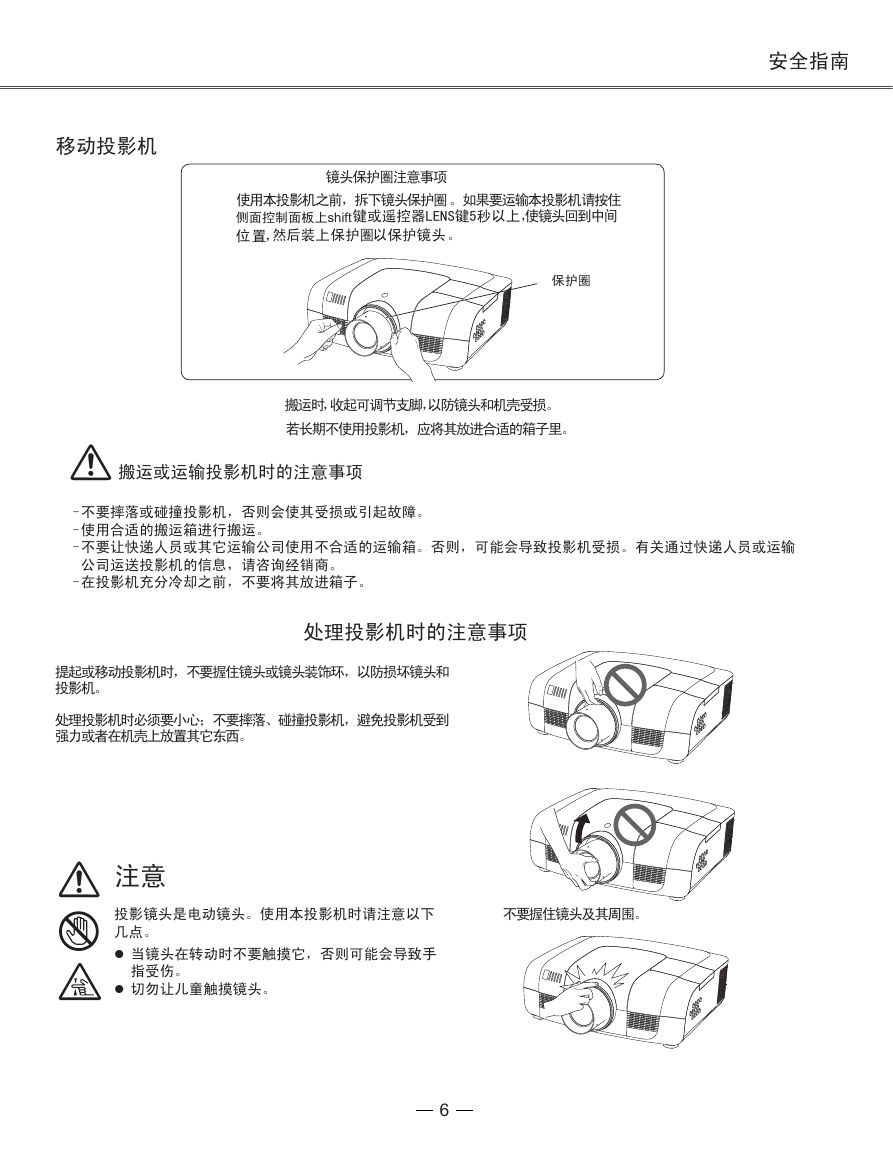

移动投影机镜头保护圈注意事项安全指南使用本投影机之前，拆下镜头保护圈。如果要运输本投影机请按住侧面控制面板上shift键或遥控器LENS键5秒以上，使镜头回到中间位置，然后装上保护以保护镜头圈。保护圈搬运时，收起可调节支脚，以防镜头和机壳受损。若长期不使用投影机，应将其放进合适的箱子里。搬运或运输投影机时的注意事项 –不要摔落或碰撞投影机，否则会使其受损或引起故障。 –使用合适的搬运箱进行搬运。 –不要让快递人员或其它运输公司使用不合适的运输箱。否则，可能会导致投影机受损。有关通过快递人员或运输公司运送投影机的信息，请咨询经销商。 –在投影机充分冷却之前，不要将其放进箱子。处理投影机时的注意事项提起或移动投影机时，不要握住镜头或镜头装饰环，以防损坏镜头和投影机。处理投影机时必须要小心；不要摔落、碰撞投影机，避免投影机受到强力或者在机壳上放置其它东西。注意投影镜头是电动镜头。使用本投影机时请注意以下几点。  当镜头在转动时不要触摸它，否则可能会导致手指受伤。  切勿让儿童触摸镜头。不要握住镜头及其周围。 6

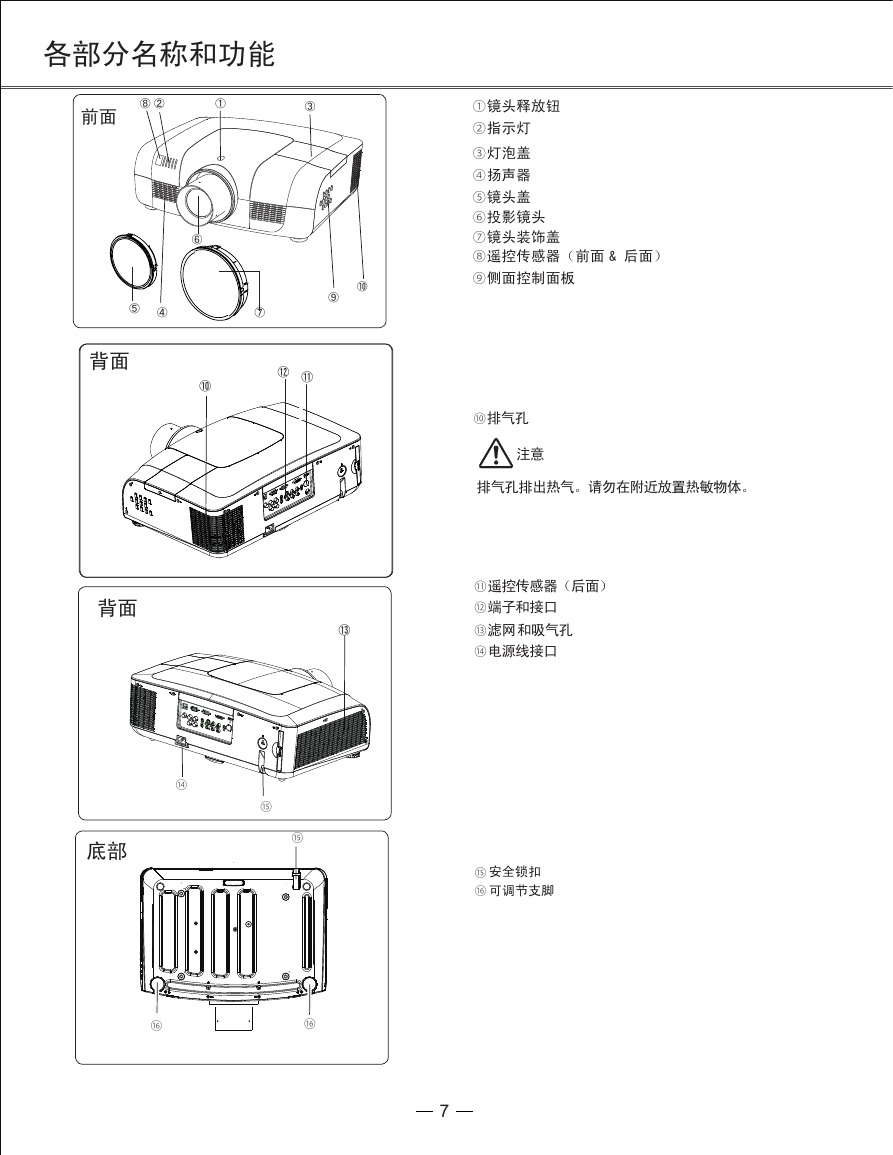

各部分名称和功能 ⑧ ② ① ③ 前面 ⑥ ⑤ ④ ⑦ ⑩ ⑨ 背面 ⑩ ⑪⑫ ① 镜头释放钮 ② 指示灯 ③ 灯泡盖 ④ 扬声器 ⑤ 镜头盖 ⑥ 投影镜头 ⑦ 镜头装饰盖 ⑧遥控传感器（前面 & 后面） ⑨ 侧面控制面板 ⑩ 排气孔注意排气孔排出热气。请勿在附近放置热敏物体。背面 ⑬ ⑪ 遥控传感器（后面） ⑫ 端子和接口 ⑬ 滤网和吸气孔 ⑭ 电源线接口 ⑭ ⑮ ⑮ 底部 ⑯ ⑯ ⑮ ⑯ 安全锁扣可调节支脚 7
