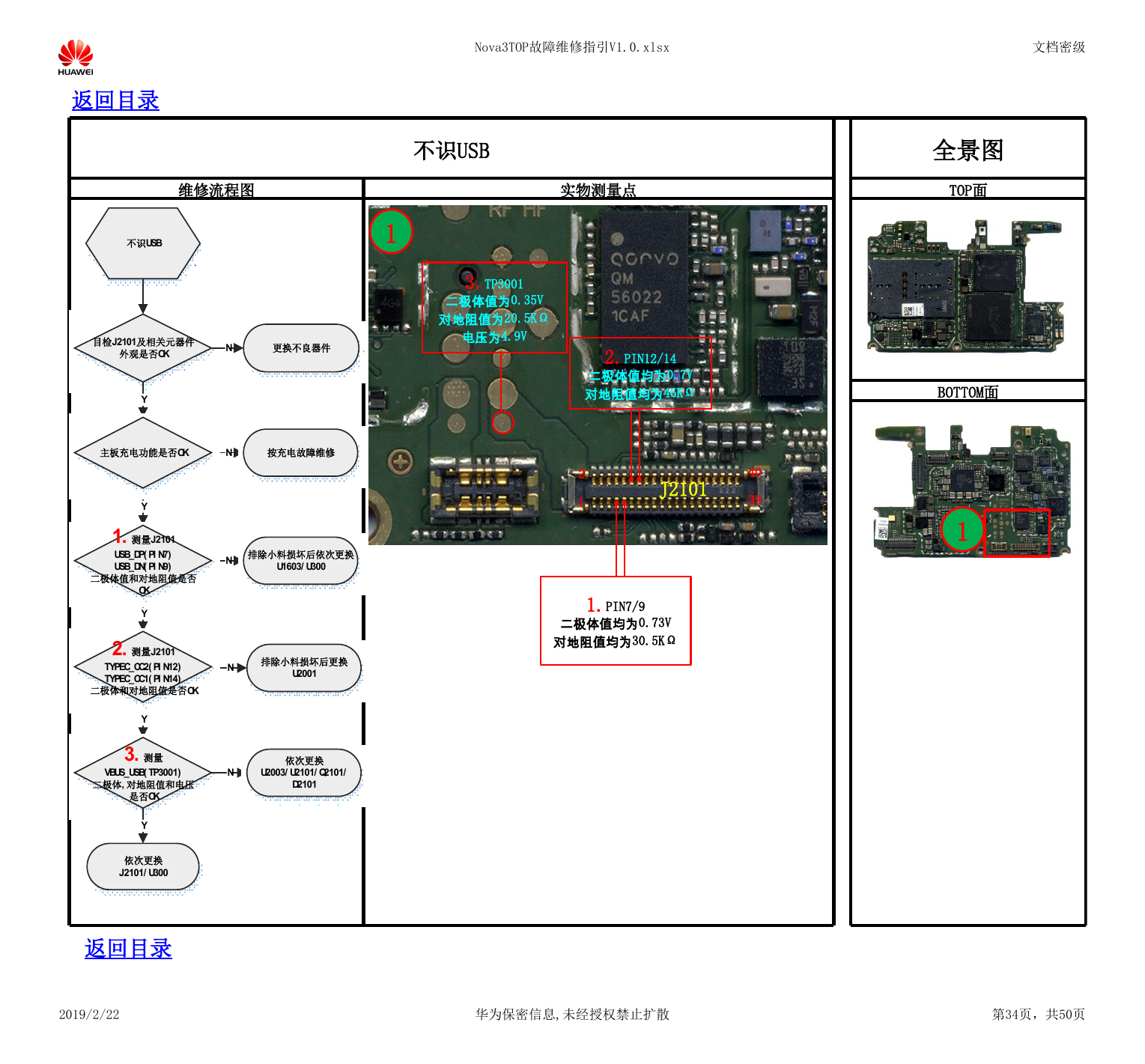

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 不识USB 维修流程图 实物测量点 1 3.TP3001 二极体值为0.35V 对地阻值为20.5KΩ 电压为4.9V 2.PIN12/14 二极体值均为0.7V 对地阻值均为46KΩ 2 1 J2101 40 39 1.PIN7/9 二极体值均为0.73V 对地阻值均为30.5KΩ 全景图 TOP面 BOTTOM面 1 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第34页，共50页 目检J2101及相关元器件外观是否OK不识USB更换不良器件NNYYYN排除小料损坏后更换U2001Y主板充电功能是否OK按充电故障维修1.测量J2101USB_DP(PIN7)USB_DN(PIN9)二极体值和对地阻值是否OK 排除小料损坏后依次更换U1603/U300N依次更换J2101/U3002.测量J2101TYPEC_CC2(PIN12)TYPEC_CC1(PIN14)二极体和对地阻值是否OK 3.测量VBUS_USB(TP3001)二极体,对地阻值和电压是否OK N依次更换U2003/U2101/Q2101/D2101Y
