ONDA 915PT/915GT 主板用户手册 Rev：1.0 Date：2005.09

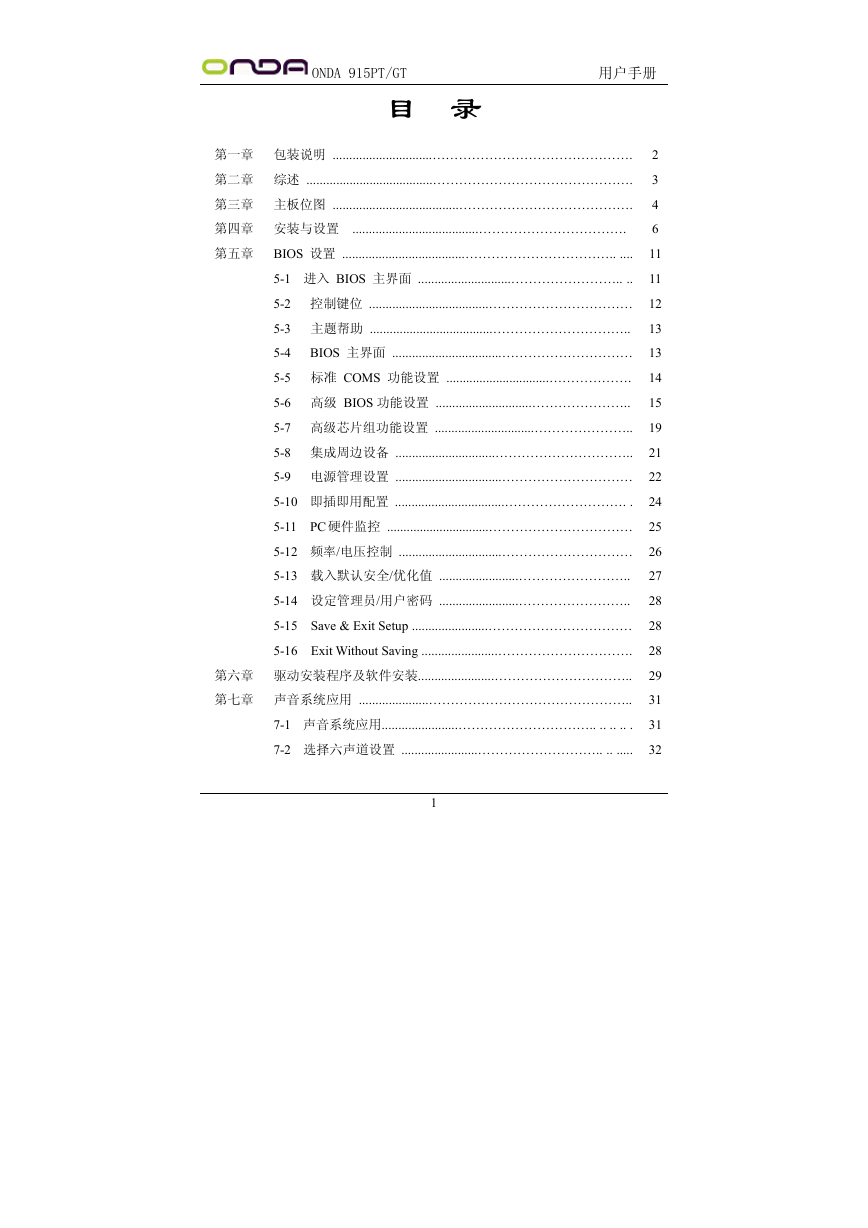

ONDA 915PT/GT 用户手册目录第一章包装说明 ..............................………………………………………. 2 第二章综述 ......................................………………………………………. 3 第三章主板位图 ......................................…………………………………. 4 第四章安装与设置 ......................................……………………………. 6 第五章 BIOS 设置 .....................................…………………………….. .... 11 5-1 进入 BIOS 主界面 ............................…………………….. .. 11 5-2 控制键位 ....................................…………………………… 12 5-3 主题帮助 .....................................………………………….. 13 5-4 BIOS 主界面 .................................………………………… 13 5-5 标准 COMS 功能设置 ...............................………………. 14 5-6 高级 BIOS 功能设置 .............................………………….. 15 5-7 高级芯片组功能设置 ..............................………………….. 19 5-8 集成周边设备 ..............................………………………….. 21 5-9 电源管理设置 ................................………………………… 22 5-10 即插即用配置 .................................………………………. . 24 5-11 PC 硬件监控 ...............................…………………………… 25 5-12 频率/电压控制 ...............................………………………… 26 27 5-13 载入默认安全/优化值 ........................…………………….. 5-14 设定管理员/用户密码 ........................…………………….. 28 5-15 Save & Exit Setup .......................…………………………… 28 28 5-16 Exit Without Saving .......................…………………………. 29 第六章驱动安装程序及软件安装.......................………………………….. 第七章声音系统应用 .....................……………………………………….. 31 7-1 声音系统应用.......................………………………….. .. .. .. . 31 7-2 选择六声道设置 .......................……………………….. .. ..... 32 1

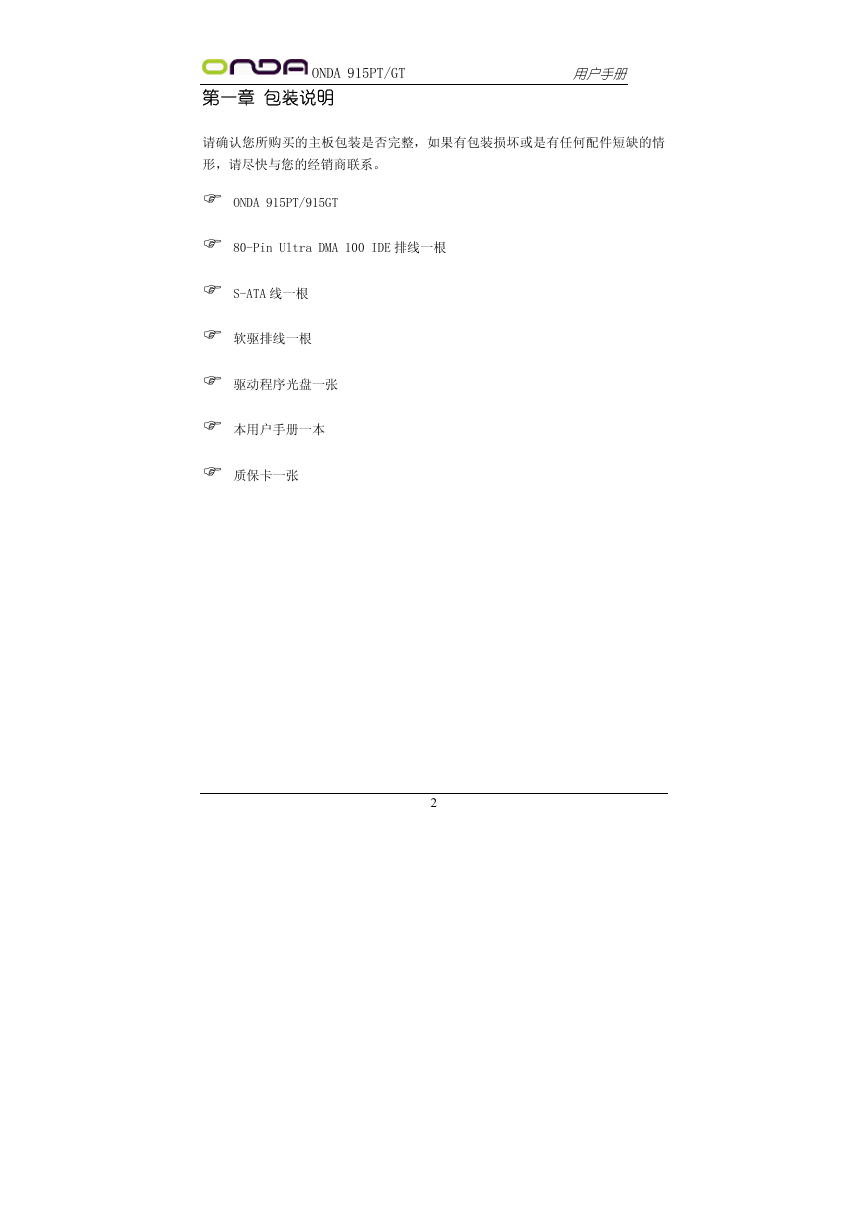

ONDA 915PT/GT 用户手册第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。 ONDA 915PT/915GT 80-Pin Ultra DMA 100 IDE 排线一根 S-ATA 线一根软驱排线一根驱动程序光盘一张本用户手册一本质保卡一张 2

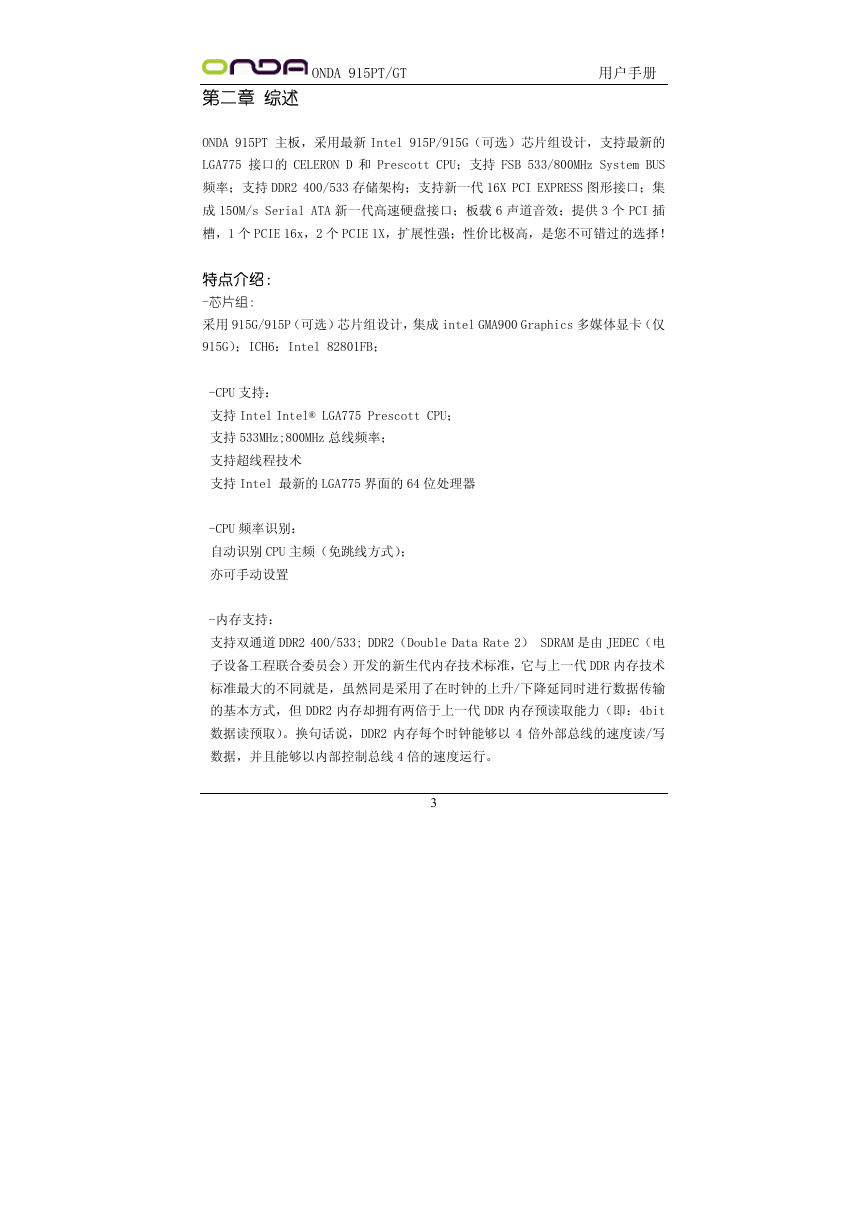

ONDA 915PT/GT 用户手册第二章综述 ONDA 915PT 主板，采用最新 Intel 915P/915G（可选）芯片组设计，支持最新的 LGA775 接口的 CELERON D 和 Prescott CPU；支持 FSB 533/800MHz System BUS 频率；支持 DDR2 400/533 存储架构；支持新一代 16X PCI EXPRESS 图形接口；集成 150M/s Serial ATA 新一代高速硬盘接口；板载 6 声道音效；提供 3 个 PCI 插槽，1 个 PCIE 16x，2 个 PCIE 1X，扩展性强；性价比极高，是您不可错过的选择！特点介绍： -芯片组：采用 915G/915P（可选）芯片组设计，集成 intel GMA900 Graphics 多媒体显卡（仅 915G）；ICH6：Intel 82801FB； -CPU 支持：支持 Intel Intel® LGA775 Prescott CPU；支持 533MHz;800MHz 总线频率；支持超线程技术支持 Intel 最新的 LGA775 界面的 64 位处理器 -CPU 频率识别：自动识别 CPU 主频（免跳线方式）；亦可手动设置 -内存支持：支持双通道 DDR2 400/533; DDR2（Double Data Rate 2） SDRAM 是由 JEDEC（电子设备工程联合委员会）开发的新生代内存技术标准，它与上一代 DDR 内存技术标准最大的不同就是，虽然同是采用了在时钟的上升/下降延同时进行数据传输的基本方式，但 DDR2 内存却拥有两倍于上一代 DDR 内存预读取能力（即：4bit 数据读预取）。换句话说，DDR2 内存每个时钟能够以 4 倍外部总线的速度读/写数据，并且能够以内部控制总线 4 倍的速度运行。 3

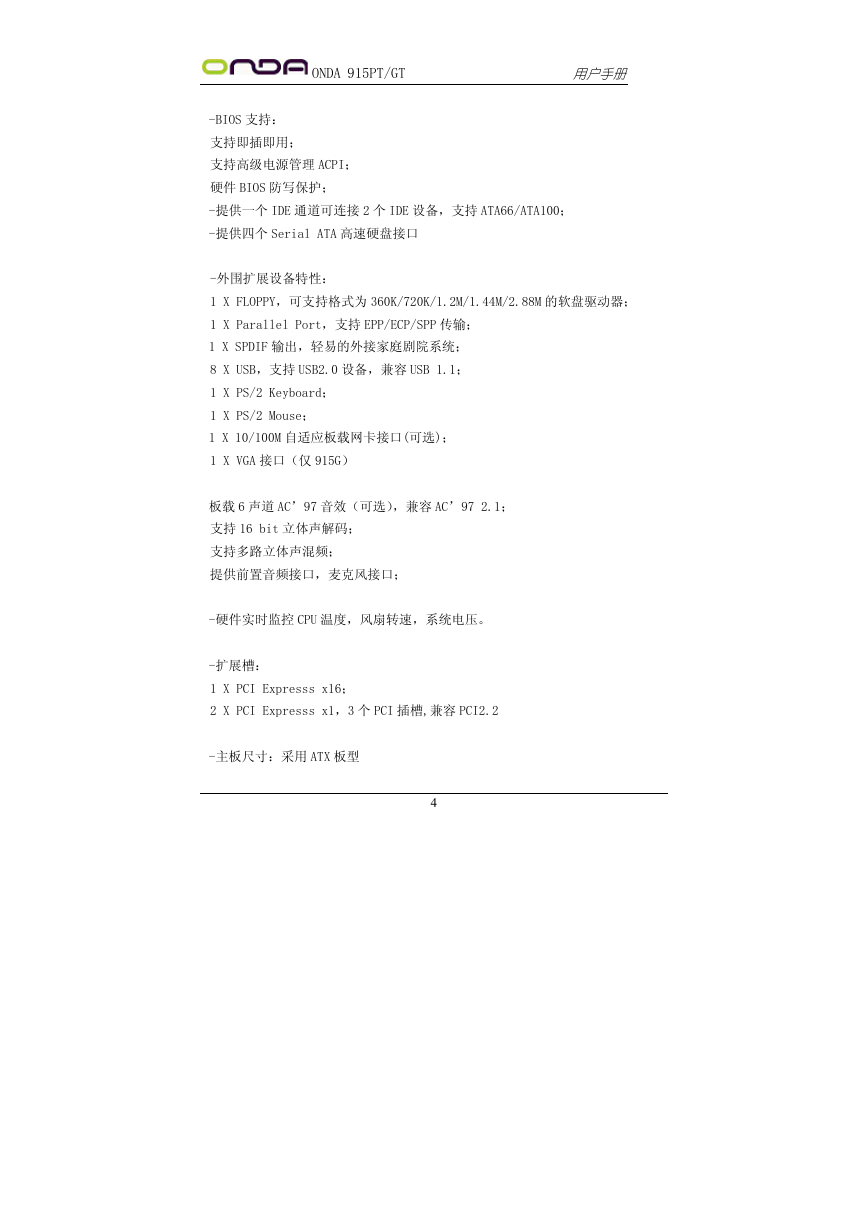

ONDA 915PT/GT 用户手册 -BIOS 支持：支持即插即用；支持高级电源管理 ACPI；硬件 BIOS 防写保护； -提供一个 IDE 通道可连接 2 个 IDE 设备，支持 ATA66/ATA100； -提供四个 Serial ATA 高速硬盘接口 -外围扩展设备特性： 1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器； 1 X Parallel Port，支持 EPP/ECP/SPP 传输； 1 X SPDIF 输出，轻易的外接家庭剧院系统； 8 X USB，支持 USB2.0 设备，兼容 USB 1.1； 1 X PS/2 Keyboard； 1 X PS/2 Mouse； 1 X 10/100M 自适应板载网卡接口(可选)； 1 X VGA 接口（仅 915G）板载 6 声道 AC’97 音效（可选），兼容 AC’97 2.1；支持 16 bit 立体声解码；支持多路立体声混频；提供前置音频接口，麦克风接口； -硬件实时监控 CPU 温度，风扇转速，系统电压。 -扩展槽： 1 X PCI Expresss x16； 2 X PCI Expresss x1，3 个 PCI 插槽,兼容 PCI2.2 -主板尺寸：采用 ATX 板型 4

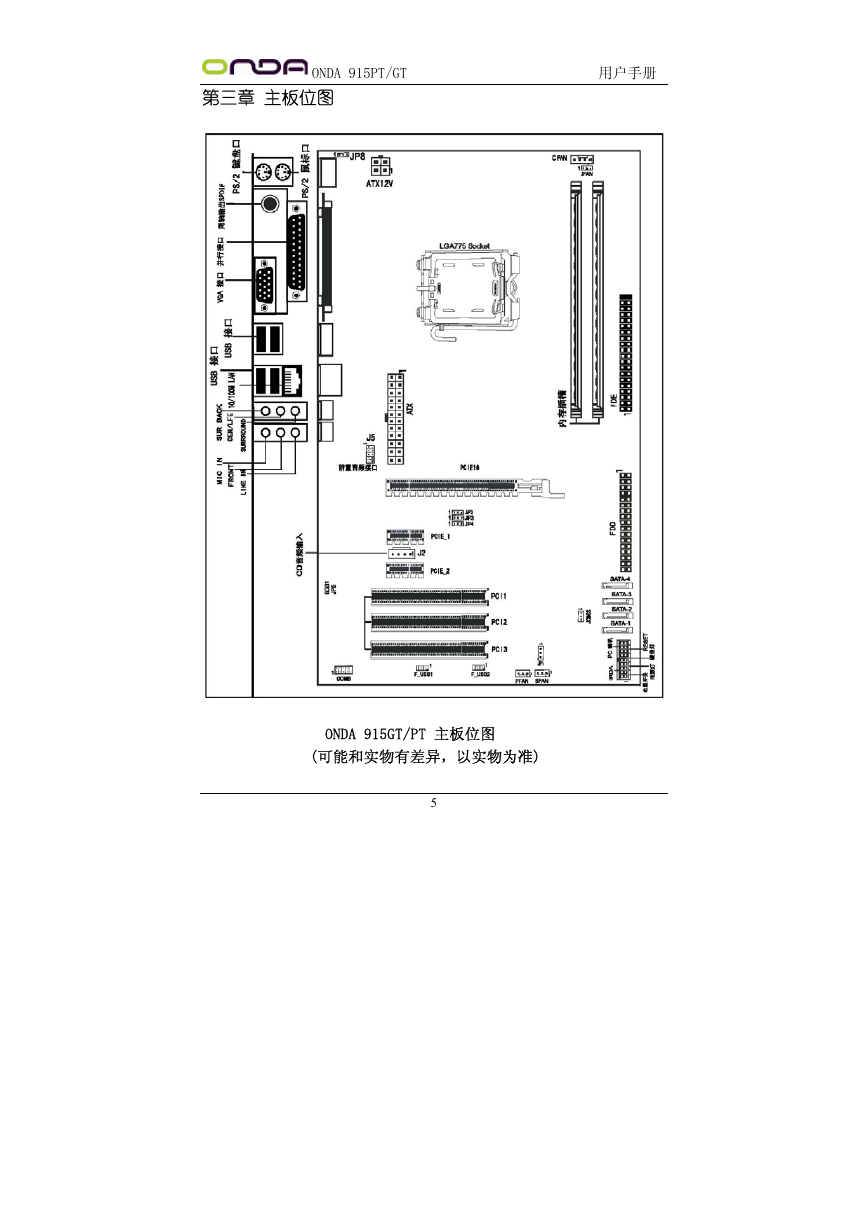

ONDA 915PT/GT 用户手册第三章主板位图 ONDA 915GT/PT 主板位图 (可能和实物有差异，以实物为准) 5

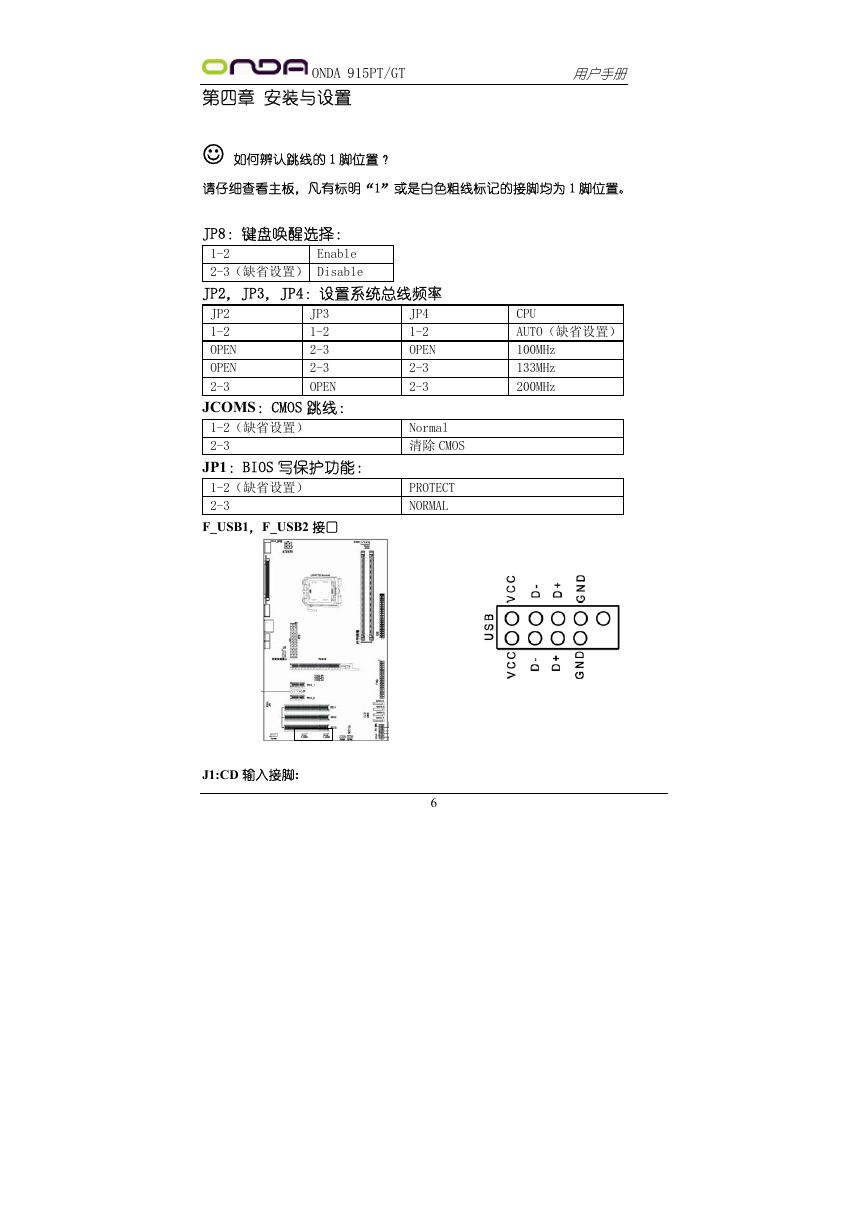

ONDA 915PT/GT 用户手册第四章安装与设置 ☺ 如何辨认跳线的 1 脚位置？请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。 JP8：键盘唤醒选择： Enable CPU AUTO（缺省设置） 100MHz 133MHz 200MHz JP4 1-2 OPEN 2-3 2-3 JP3 1-2 2-3 2-3 OPEN 1-2 2-3（缺省设置） Disable JP2，JP3，JP4：设置系统总线频率 JP2 1-2 OPEN OPEN 2-3 JCOMS：CMOS 跳线： 1-2（缺省设置） 2-3 JP1：BIOS 写保护功能： 1-2（缺省设置） 2-3 F_USB1，F_USB2 接口 Normal 清除 CMOS PROTECT NORMAL J1:CD 输入接脚: 6

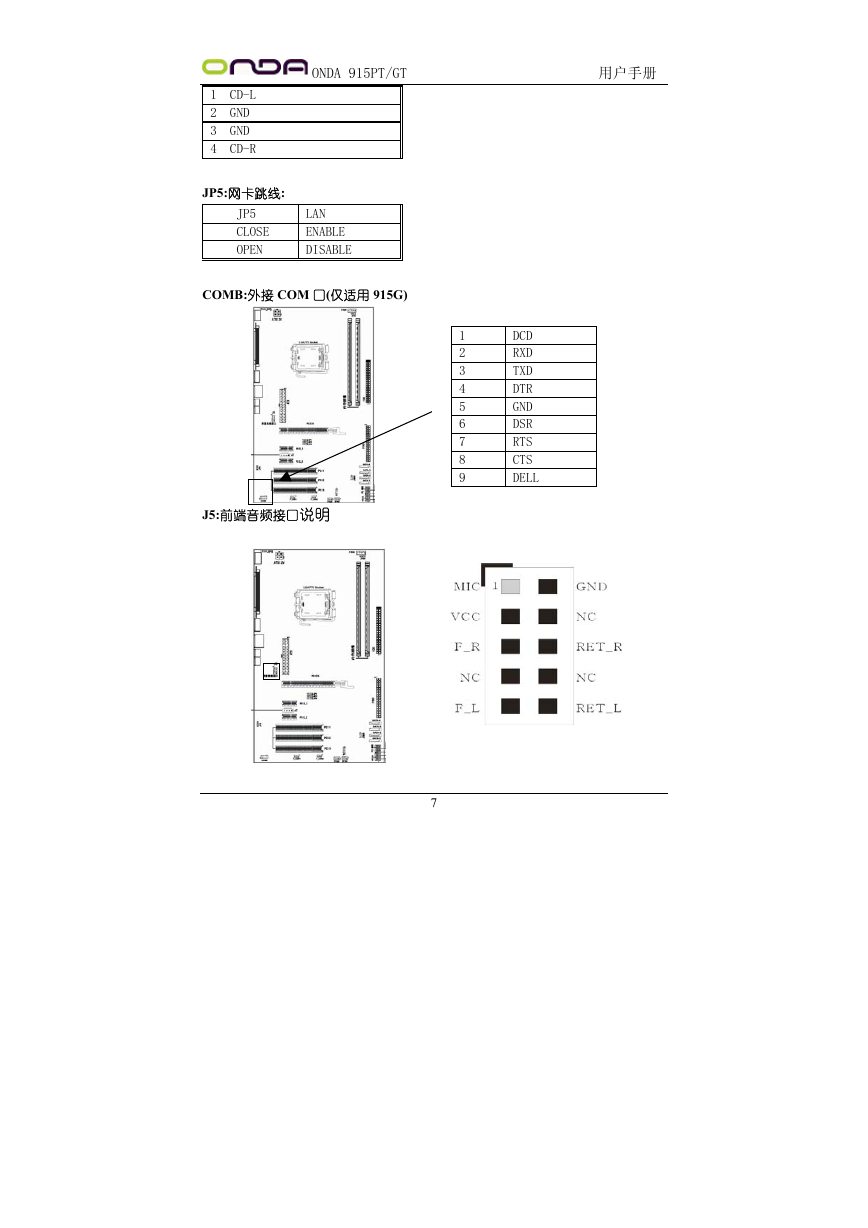

ONDA 915PT/GT 用户手册 1 CD-L 2 GND 3 GND 4 CD-R JP5:网卡跳线: JP5 CLOSE OPEN LAN ENABLE DISABLE COMB:外接 COM 口(仅适用 915G) J5:前端音频接口说明 1 2 3 4 5 6 7 8 9 DCD RXD TXD DTR GND DSR RTS CTS DELL 7
