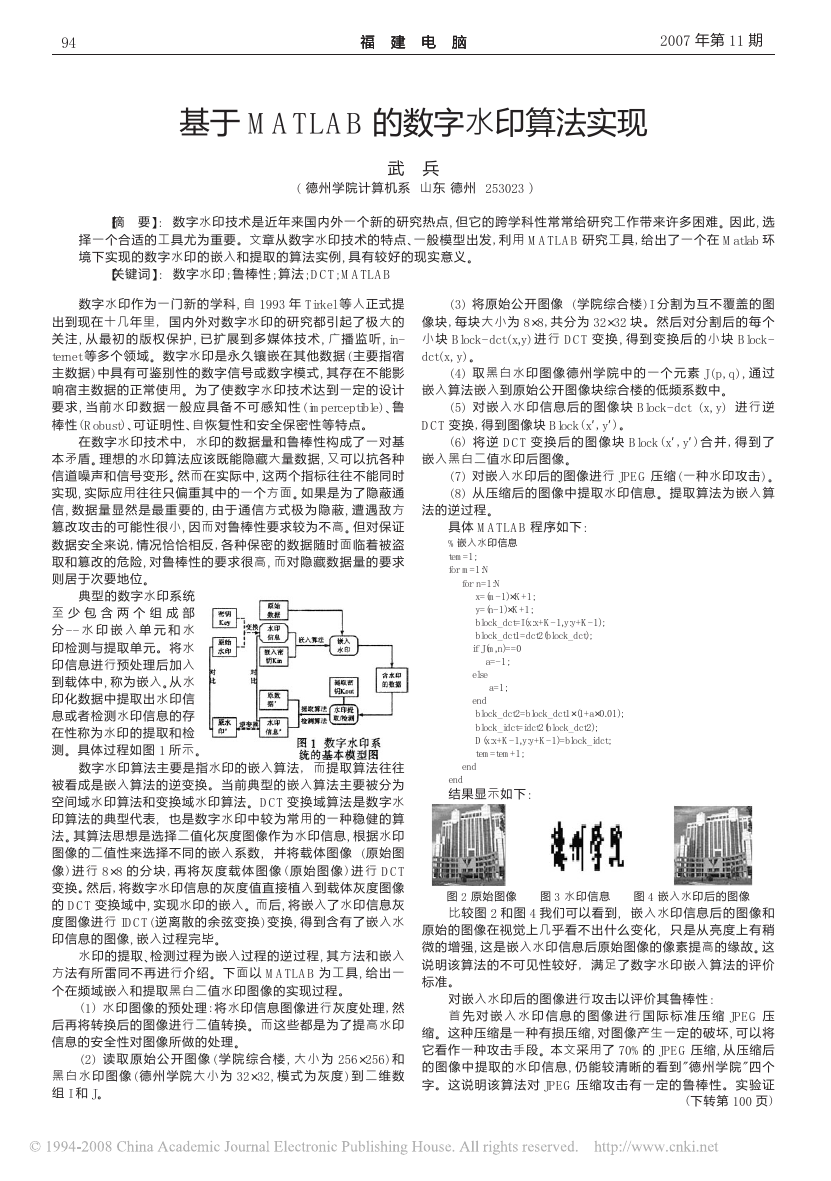

94 福 建 电 脑 福 建 电 脑 福 建 电 脑 2007 年第 11 期 基于 MATLAB 的数字水印算法实现 武 兵 ( 德州学院计算机系 山东 德州 253023 ) 【摘 要】: 数字水印技术是近年来国内外一个新的研究热点, 但它的跨学科性常常给研究工作带来许多困难。因此, 选 择一个合适的工具尤为重要。文章从数字水印技术的特点、一般模型出发, 利用 MATLAB 研究工具, 给出了一个在 Matlab 环 境下实现的数字水印的嵌入和提取的算法实例, 具有较好的现实意义。 【关键词】: 数字水印; 鲁棒性; 算法; DCT; MATLAB 数字水印作为一门新的学科, 自 1993 年 Tirkel 等人正式 提 出到现在十几年里, 国内外对数字水印的研究都引起了极大的 关 注 , 从 最 初 的 版 权 保 护 , 已 扩 展 到 多 媒 体 技 术 , 广 播 监 听 , in- ternet 等多个领域。数字水印是永久镶嵌在其他数据( 主要指宿 主数据) 中具有可鉴别性的数字信号或数字模式, 其存在不能影 响宿主数据的正常使用。为了使数字水印技术达到一定的设计 要 求 , 当 前 水 印 数 据 一 般 应 具 备 不 可 感 知 性 ( imperceptible) 、鲁 棒性( Robust) 、可证明性、自恢复性和安全保密性等特点。 在数字水印技术中, 水印的数据量和鲁棒性构成了一对基 本矛盾。理想的水印算法应该既能隐藏大量数据, 又可以抗各种 信道噪声和信号变形。然而在实际中, 这两个指标往往不能同时 实现, 实际应用往往只偏重其中的一个方面。如果是为了隐蔽通 信 , 数 据 量 显 然 是 最 重 要 的, 由 于 通 信 方 式 极 为 隐 蔽 , 遭 遇 敌 方 篡改攻击的可能性很小, 因而对鲁棒性要求较为不高。但对保证 数据安全来说, 情况恰恰相反, 各种保密的数据随时面临着被盗 取和篡改的危险, 对鲁棒性的要求很高, 而对隐藏数据量的要求 则居于次要地位。 典型的数字水印系统 至 少 包 含 两 个 组 成 部 分 - - 水 印 嵌 入 单 元 和 水 印检测与提取单元。将水 印信息进行预处理后加入 到载体中, 称为嵌入。从水 印化数据中提取出水印信 息或者检测水印信息的存 在性称为水印的提取和检 测。具体过程如图 1 所示。 图 1 数字水印系 统的基本模型图 数字水印算法主要是指水印的嵌入算法, 而提取算法往往 被看成是嵌入算法的逆变换。当前典型的嵌入算法主要被分为 空间域水印算法和变换域水印算法。DCT 变换域算法是数字水 印算法的典型代表, 也是数字水印中较为常用的一种稳健的算 法。其算法思想是选择二值化灰度图像作为水印信息, 根据水印 图像的二值性来选择不同的嵌入系数, 并将载体图像 ( 原始图 像 ) 进 行 8×8 的 分 块 , 再 将 灰 度 载 体 图 像 ( 原 始 图 像 ) 进 行 DCT 变换。然后, 将数字水印信息的灰度值直接植入到载体灰度图像 的 DCT 变换域中, 实现水印的嵌入。而后, 将嵌入了水印信息灰 度图像进行 IDCT( 逆离散的余弦变换) 变换, 得到含有了嵌入水 印信息的图像, 嵌入过程完毕。 水印的提取、检测过程为嵌入过程的逆过程, 其方法和嵌入 方法有所雷同不再进行介绍。下 面 以 MATLAB 为 工 具, 给 出 一 个在频域嵌入和提取黑白二值水印图像的实现过程。 ( 1) 水印图像的预处理: 将水印信息图像进行灰度处理, 然 后再将转换后的图像进行二值转换。而这些都是为了提高水印 信息的安全性对图像所做的处理。 ( 2) 读 取 原 始 公 开 图 像 ( 学 院 综 合 楼 , 大 小 为 256×256) 和 黑 白 水 印 图 像 ( 德 州 学 院 大 小 为 32×32, 模 式 为 灰 度 ) 到 二 维 数 组 I 和 J。 ( 3) 将原始公开图像 ( 学院综合楼) I 分割为互不覆盖的图 像块, 每块大小为 8×8, 共分为 32×32 块。然后对分割 后 的 每 个 小 块 Block- dct( x,y) 进 行 DCT 变 换 , 得 到 变 换 后 的 小 块 Block- dct( x, y) 。 ( 4) 取 黑 白 水 印 图 像 德 州 学 院 中 的 一 个 元 素 J( p, q) , 通 过 嵌入算法嵌入到原始公开图像块综合楼的低频系数中。 ( 5) 对 嵌 入 水 印 信 息 后 的 图 像 块 Block- dct ( x, y) 进 行 逆 DCT 变换, 得到图像块 Block( x′, y′) 。 ( 6) 将 逆 DCT 变 换 后 的 图 像 块 Block( x′, y′) 合 并 , 得 到 了 嵌入黑白二值水印后图像。 ( 7) 对嵌入水印后的图像进行 JPEG 压缩( 一种水印攻击) 。 ( 8) 从压缩后的图像中提取水印信息。提取算法为 嵌 入 算 法的逆过程。 具体 MATLAB 程序如下: %嵌入水印信息 tem=1; for m=1:N for n=1:N x=(m- 1)×K+1; y=(n- 1)×K+1; block_dct=I(x:x+K- 1,y:y+K- 1); block_dct1=dct2(block_dct); if J(m,n)==0 a=- 1; else a=1; end block_dct2=block_dct1×(1+a×0.01); block_idct=idct2(block_dct2); D(x:x+K- 1,y:y+K- 1)=block_idct; tem=tem+1; end end 结果显示如下: 图 3 水印信息 图 4 嵌入水印后的图像 图 2 原始图像 比较图 2 和图 4 我们可以看到, 嵌入水印信息后的图像和 原始的图像在视觉上几乎看不出什么变化, 只是从亮度上有稍 微的增强, 这是嵌入水印信息后原始图像的像素提高的缘故。这 说明该算法的不可见性较好, 满足了数字水印嵌入算法的评价 标准。 对嵌入水印后的图像进行攻击以评价其鲁棒性: 首 先 对 嵌 入 水 印 信 息 的 图 像 进 行 国 际 标 准 压 缩 JPEG 压 缩。这种压缩是一种有损压缩, 对图像产生一定的破坏, 可以将 它看作一种攻击手段。本文采用了 70%的 JPEG 压缩, 从压缩后 的 图 像 中 提 取 的 水 印 信 息, 仍 能 较 清 晰 的 看 到" 德 州 学 院" 四 个 字。这说明该算 法 对 JPEG 压 缩 攻 击 有 一 定 的 鲁 棒 性 。 实 验 证 ( 下转第 100 页) 
