2018 年云南昆明理工大学电工电子学考研真题 A 卷一、由理想运算放大器和电阻组成的电路如图 1 所示，已知电阻 R1、R2、R3 及 RF，电路的输入电压分别为和。（25 分） (1) 分析理想运算放大器电路的依据是什么？ (2) 图 1 电路实现什么功能？ (3) 求电路的输出电压。图 1 二、什么是电位，如何判断电位的正负？什么是基尔霍夫电流定律(KCL)？什么是基尔霍夫电压定律(KVL)？图 2 所示电路，，求 A 点的电位（参考点为 GND）？（25 分）图 2 三、三相异步电动机，其绕组接成三角形，接在电压的电源上，从电源所取用的功率，功率因数，求电动机的相电流和线电流。（10 分）四、什么是门电路？门电路主要有哪些类型？什么是组合逻辑电路？什么是时序逻辑电

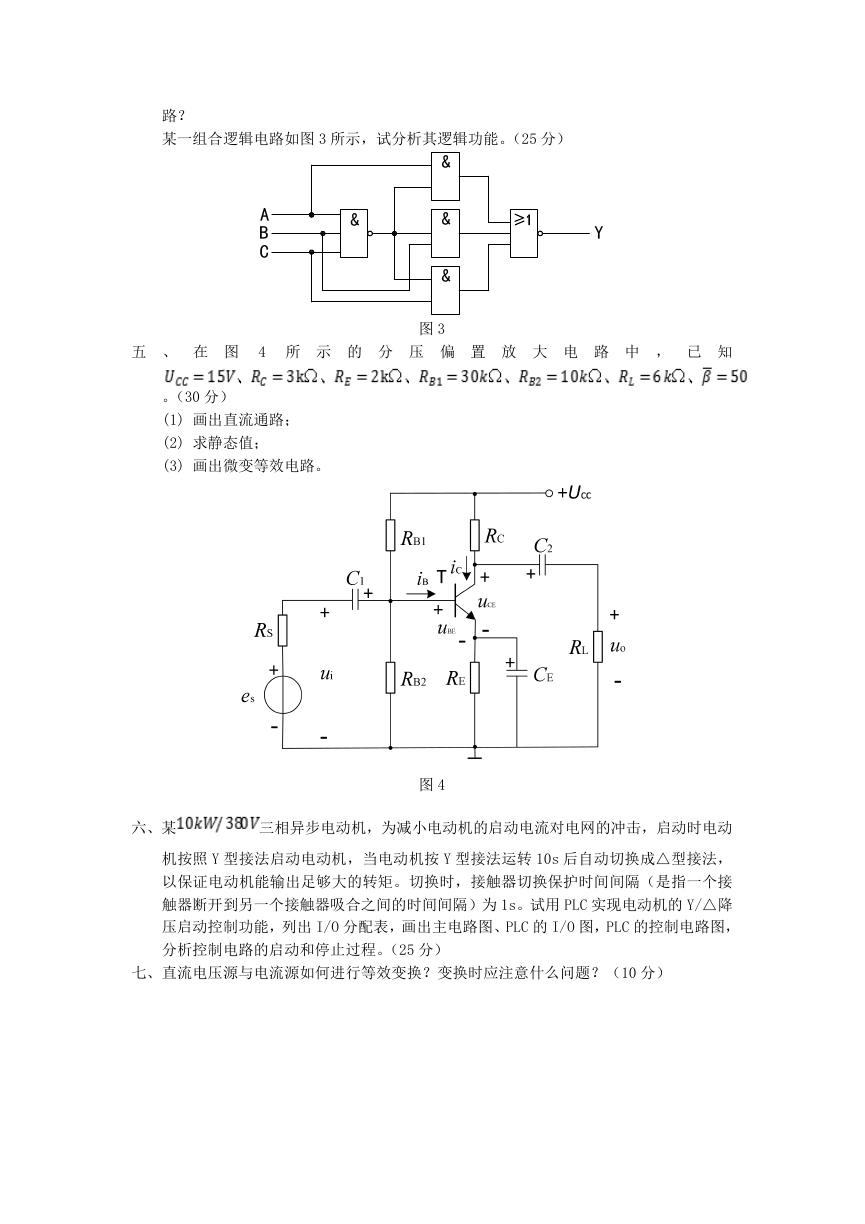

路？某一组合逻辑电路如图 3 所示，试分析其逻辑功能。（25 分） A B C & & & & 图 3 Y 五、在图 4 所示的分压偏置放大电路中，已知。（30 分） (1) 画出直流通路； (2) 求静态值； (3) 画出微变等效电路。图 4 六、某三相异步电动机，为减小电动机的启动电流对电网的冲击，启动时电动机按照 Y 型接法启动电动机，当电动机按 Y 型接法运转 10s 后自动切换成△型接法，以保证电动机能输出足够大的转矩。切换时，接触器切换保护时间间隔（是指一个接触器断开到另一个接触器吸合之间的时间间隔）为 1s。试用 PLC 实现电动机的 Y/△降压启动控制功能，列出 I/O 分配表，画出主电路图、PLC 的 I/O 图，PLC 的控制电路图，分析控制电路的启动和停止过程。（25 分）七、直流电压源与电流源如何进行等效变换？变换时应注意什么问题？（10 分）
