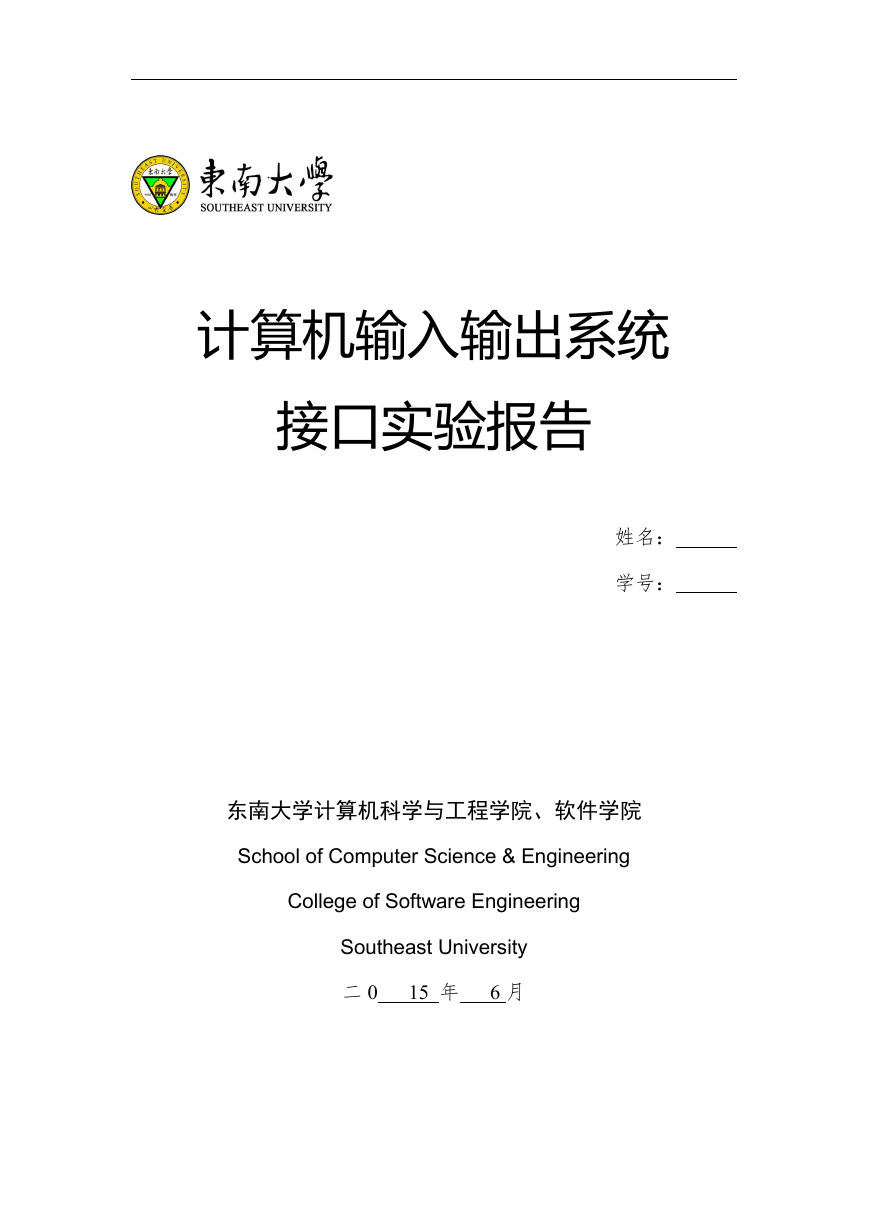

计算机输入输出系统接口实验报告姓名：学号：东南大学计算机科学与工程学院、软件学院 School of Computer Science & Engineering College of Software Engineering Southeast University 二 0 15 年 6 月

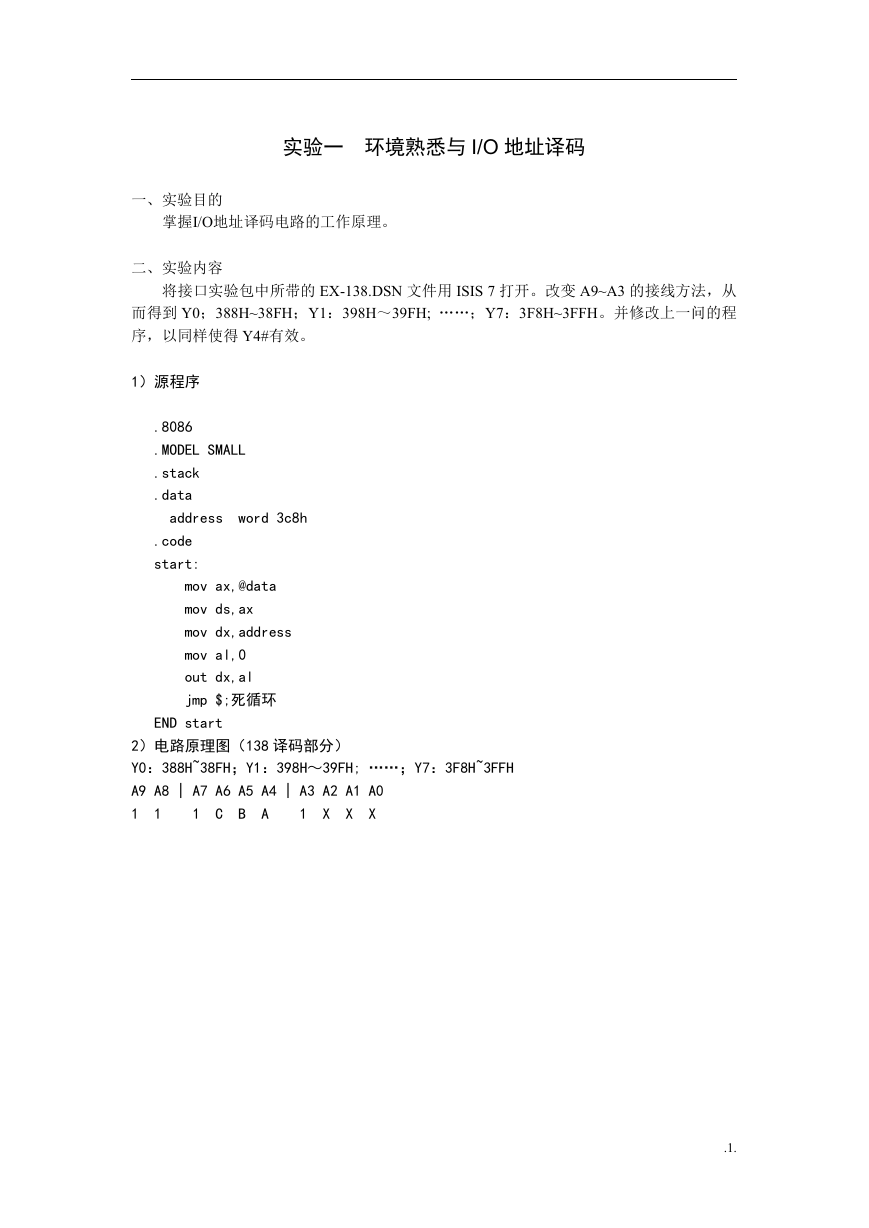

实验一环境熟悉与 I/O 地址译码一、实验目的掌握I/O地址译码电路的工作原理。二、实验内容将接口实验包中所带的 EX-138.DSN 文件用 ISIS 7 打开。改变 A9~A3 的接线方法，从而得到 Y0；388H~38FH；Y1：398H～39FH; ……；Y7：3F8H~3FFH。并修改上一问的程序，以同样使得 Y4#有效。 1）源程序 .8086 .MODEL SMALL .stack .data address word 3c8h .code start: mov ax,@data mov ds,ax mov dx,address mov al,0 out dx,al jmp $;死循环 END start 2）电路原理图（138 译码部分） Y0：388H~38FH；Y1：398H～39FH; ……；Y7：3F8H~3FFH A9 A8 | A7 A6 A5 A4 | A3 A2 A1 A0 1 X 1 B 1 C A 1 X X .1.

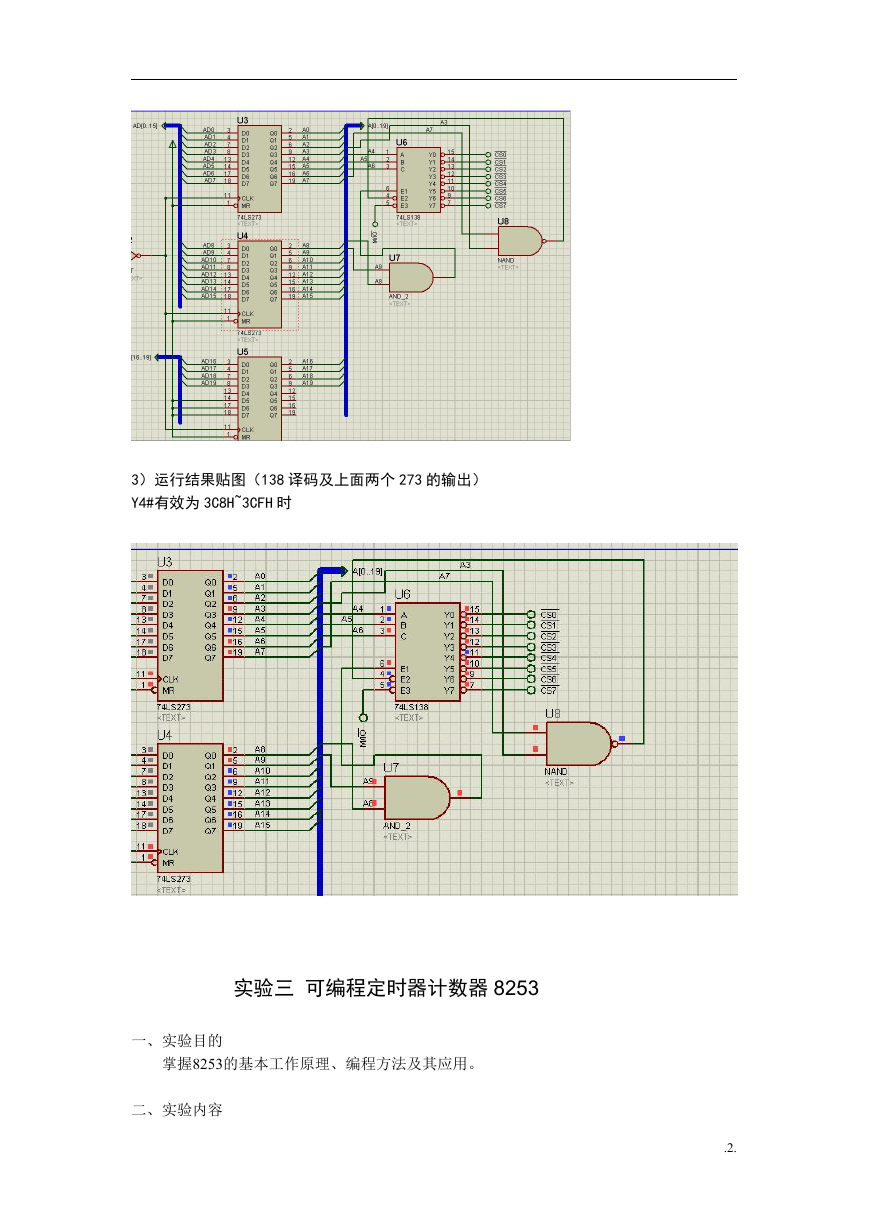

3）运行结果贴图（138 译码及上面两个 273 的输出） Y4#有效为 3C8H~3CFH 时实验三可编程定时器计数器 8253 一、实验目的掌握8253的基本工作原理、编程方法及其应用。二、实验内容 .2.

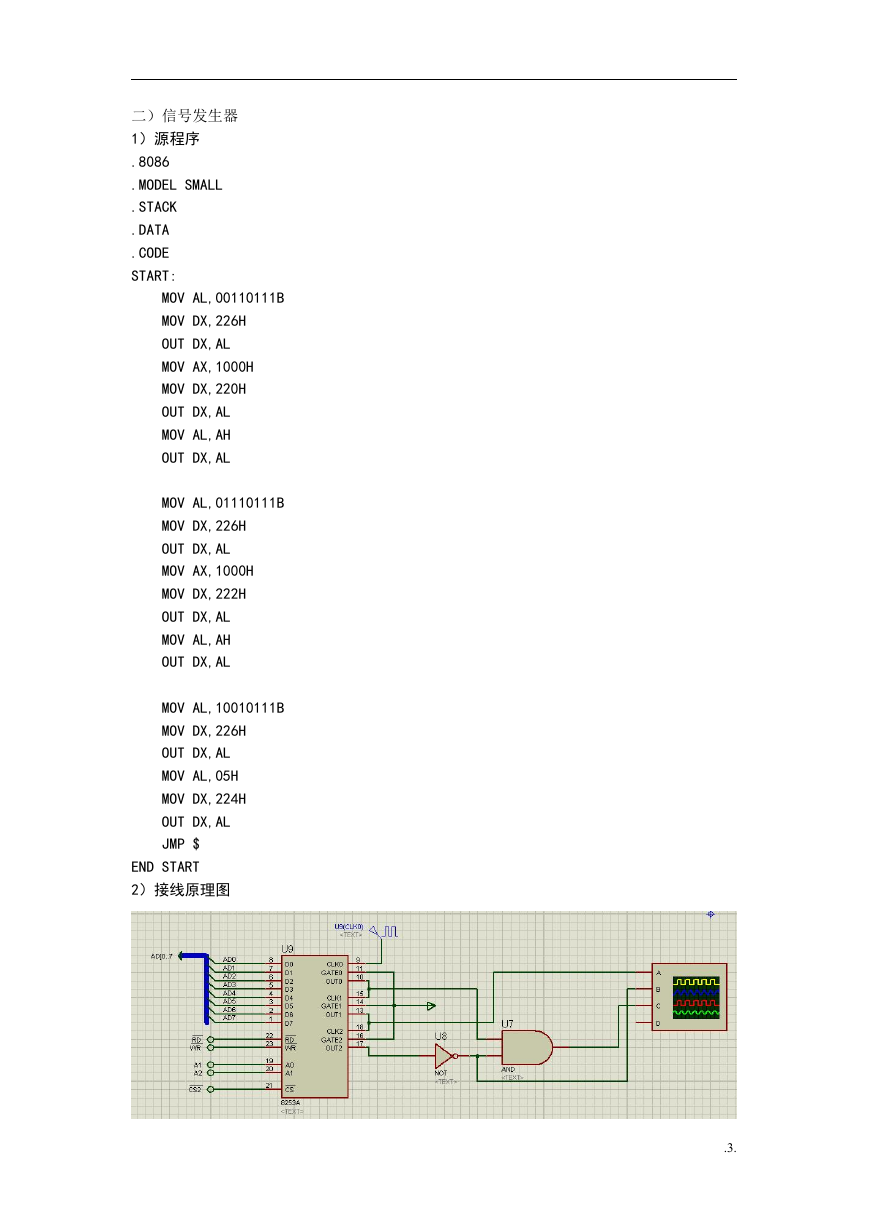

二）信号发生器 1）源程序 .8086 .MODEL SMALL .STACK .DATA .CODE START: MOV AL,00110111B MOV DX,226H OUT DX,AL MOV AX,1000H MOV DX,220H OUT DX,AL MOV AL,AH OUT DX,AL MOV AL,01110111B MOV DX,226H OUT DX,AL MOV AX,1000H MOV DX,222H OUT DX,AL MOV AL,AH OUT DX,AL MOV AL,10010111B MOV DX,226H OUT DX,AL MOV AL,05H MOV DX,224H OUT DX,AL JMP $ END START 2）接线原理图 .3.

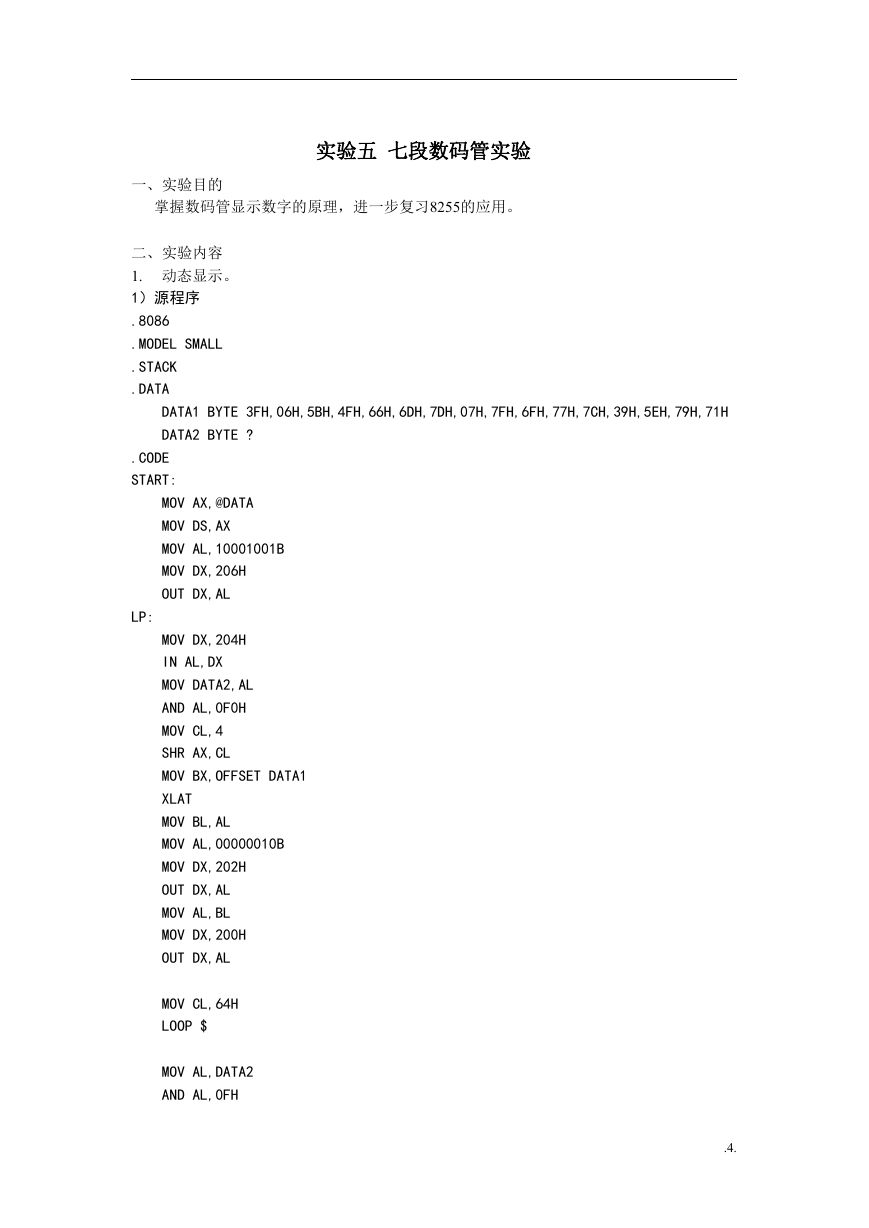

实验五七段数码管实验一、实验目的掌握数码管显示数字的原理，进一步复习8255的应用。二、实验内容 1. 动态显示。 1）源程序 .8086 .MODEL SMALL .STACK .DATA DATA1 BYTE 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,77H,7CH,39H,5EH,79H,71H DATA2 BYTE ? .CODE START: MOV AX,@DATA MOV DS,AX MOV AL,10001001B MOV DX,206H OUT DX,AL LP: MOV DX,204H IN AL,DX MOV DATA2,AL AND AL,0F0H MOV CL,4 SHR AX,CL MOV BX,OFFSET DATA1 XLAT MOV BL,AL MOV AL,00000010B MOV DX,202H OUT DX,AL MOV AL,BL MOV DX,200H OUT DX,AL MOV CL,64H LOOP $ MOV AL,DATA2 AND AL,0FH .4.

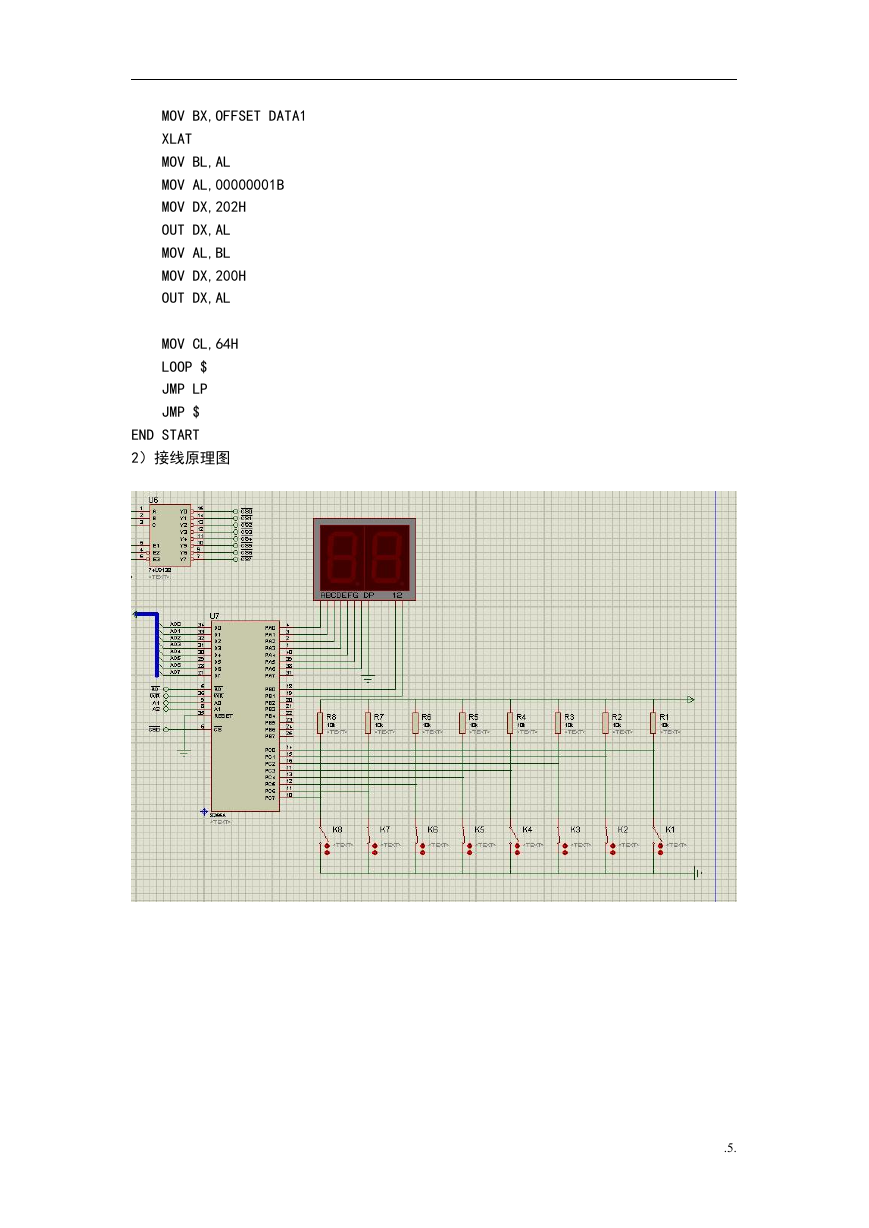

MOV BX,OFFSET DATA1 XLAT MOV BL,AL MOV AL,00000001B MOV DX,202H OUT DX,AL MOV AL,BL MOV DX,200H OUT DX,AL MOV CL,64H LOOP $ JMP LP JMP $ END START 2）接线原理图 .5.

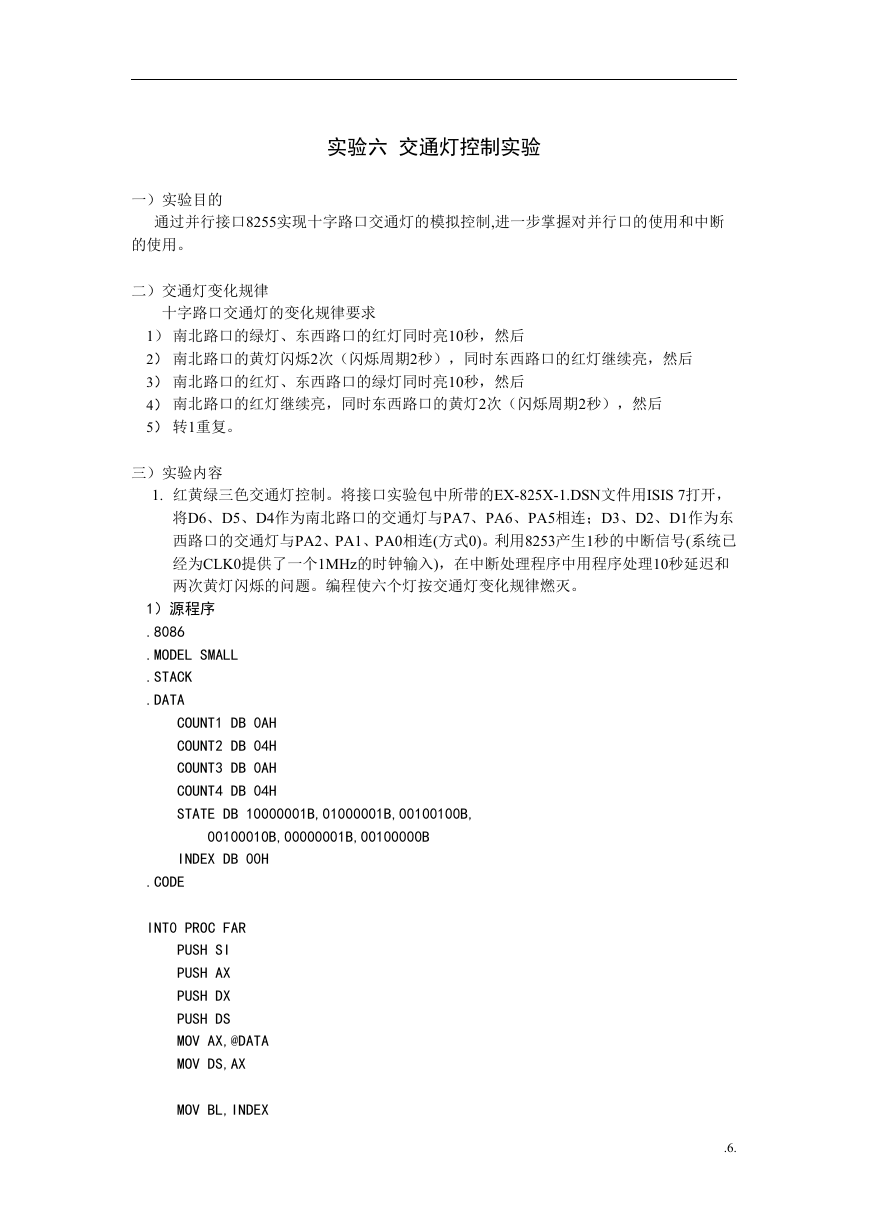

实验六交通灯控制实验一）实验目的通过并行接口8255实现十字路口交通灯的模拟控制,进一步掌握对并行口的使用和中断的使用。二）交通灯变化规律十字路口交通灯的变化规律要求 1）南北路口的绿灯、东西路口的红灯同时亮10秒，然后 2）南北路口的黄灯闪烁2次（闪烁周期2秒），同时东西路口的红灯继续亮，然后 3）南北路口的红灯、东西路口的绿灯同时亮10秒，然后 4）南北路口的红灯继续亮，同时东西路口的黄灯2次（闪烁周期2秒），然后 5）转1重复。三）实验内容 1. 红黄绿三色交通灯控制。将接口实验包中所带的EX-825X-1.DSN文件用ISIS 7打开，将D6、D5、D4作为南北路口的交通灯与PA7、PA6、PA5相连；D3、D2、D1作为东西路口的交通灯与PA2、PA1、PA0相连(方式0)。利用8253产生1秒的中断信号(系统已经为CLK0提供了一个1MHz的时钟输入)，在中断处理程序中用程序处理10秒延迟和两次黄灯闪烁的问题。编程使六个灯按交通灯变化规律燃灭。 1）源程序 .8086 .MODEL SMALL .STACK .DATA COUNT1 DB 0AH COUNT2 DB 04H COUNT3 DB 0AH COUNT4 DB 04H STATE DB 10000001B,01000001B,00100100B, 00100010B,00000001B,00100000B INDEX DB 00H .CODE INT0 PROC FAR PUSH SI PUSH AX PUSH DX PUSH DS MOV AX,@DATA MOV DS,AX MOV BL,INDEX .6.

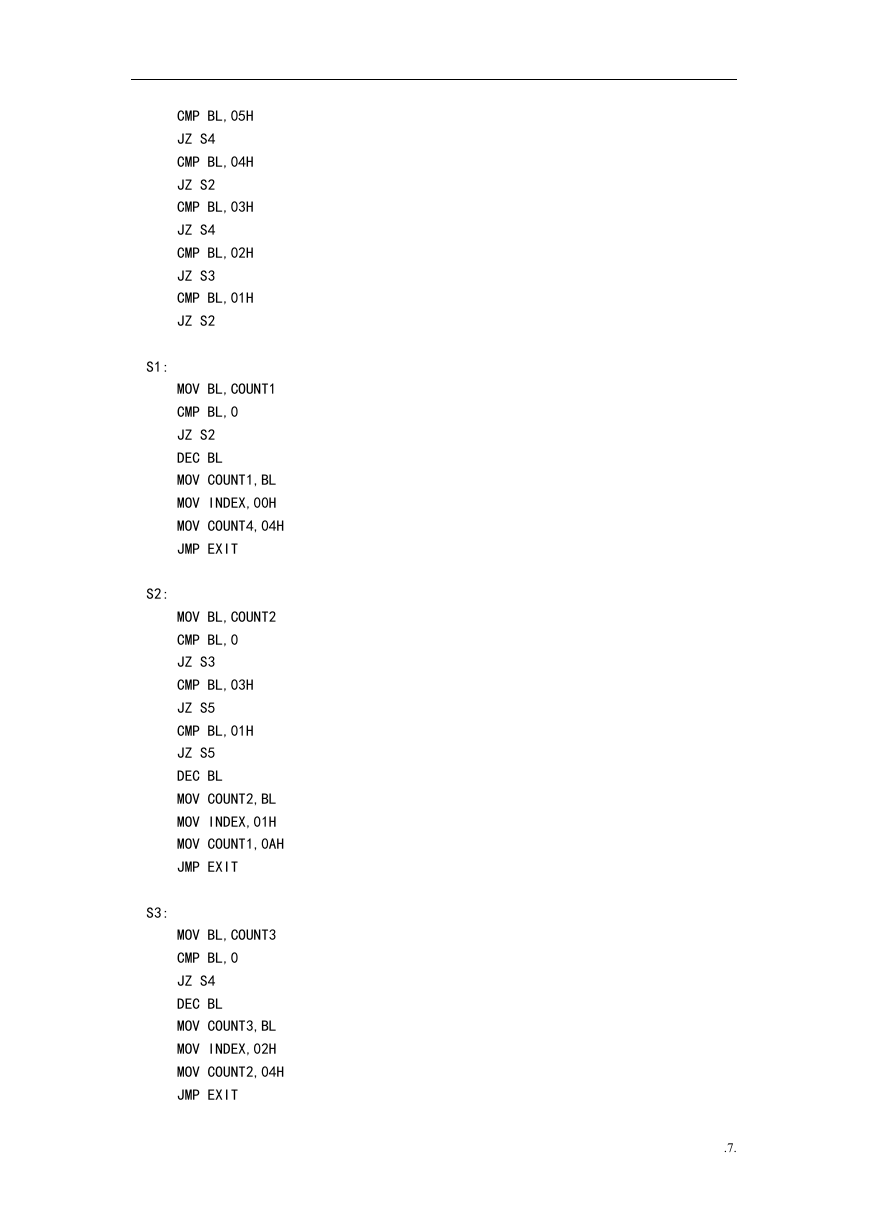

CMP BL,05H JZ S4 CMP BL,04H JZ S2 CMP BL,03H JZ S4 CMP BL,02H JZ S3 CMP BL,01H JZ S2 S1: S2: S3: MOV BL,COUNT1 CMP BL,0 JZ S2 DEC BL MOV COUNT1,BL MOV INDEX,00H MOV COUNT4,04H JMP EXIT MOV BL,COUNT2 CMP BL,0 JZ S3 CMP BL,03H JZ S5 CMP BL,01H JZ S5 DEC BL MOV COUNT2,BL MOV INDEX,01H MOV COUNT1,0AH JMP EXIT MOV BL,COUNT3 CMP BL,0 JZ S4 DEC BL MOV COUNT3,BL MOV INDEX,02H MOV COUNT2,04H JMP EXIT .7.
