2012年电气工程师发输变电专业知识考试真题及答案下午卷
试卷题量：70题 试卷总分：100分 试卷限时：180分钟
一、单项选择题
1、下列哪一条不符合爆炸性气体环境电气设备布置及选型要求?（ ）
A、将正常运行时发生火花的电气设备布置在没有爆炸性危险
的环境B、将正常运行时发生火花的电气设备布置在爆炸性危
险小的环境
C、在满足生产工艺及安全的前提下，应减少防爆电气设备的数量
D、爆炸性气体环境中的电气设备必须采用携带式
2、在发电厂中，当电缆采用架空敷设时，不需要设置阻火措施的地方是下列哪个部位?（ ）
A、穿越汽机房、锅炉房和集中控制楼的隔墙处
B、两台机组连接处
C、厂区围墙处
D、电缆桥架分支
处
3、在变电站或发电厂的设计中，作为载流导体的钢母线适用下列哪种场合?
A、持续工作电流较大的场合
B、对铝有严重腐蚀的场合
C、额定电流小而短路电动力大的场合
D、大型发电机出线端部
4、220kV架空线路的某跨线档，导体悬挂点高度为25m，弧垂为12m，在此档100m处，发生了雷云对地放电，雷电流
幅值为
60kA，该线路档上产生的感应过电压最大值为下列哪个数值?（
A、375Kv
B、255kV
C、195kV
D、180kV
）
5、发电厂和变电所的35～1 10kV母线，下列何种母线形式不需要装设专用母线保护?（
A、110kV双母线
B、需要快速切除母线故障的1 10kV单母线
C、变电所66kV双母线
D、需要快速切除母线故障的重要发电厂的35kV单母线
）
6、某变电所选用了400kVA 35／0．4kV所用变压器，其低压侧进线回路持续工作电流为下列哪个数值?（
A、519A
B、577A
C、606A
D、638a
）
7、下列哪类灯具的防爆结构不符合爆炸危险区域为1区的选型规定?（
A、固定式灯具的防爆结构采用隔爆型
B、携带式电池灯具的防爆结构采用隔爆型
C、镇流器的防爆结构采用隔爆型
D、指示灯类的防爆结构采用增安型
）
8、在水电厂110～220kV配电装置使用气体绝缘金属封闭开关设备(简称GIS)时，采用下列哪种接线是错误的?（ ）
A、桥形接线
B、双桥形接线
C、单母线接线
D、出线回路较多的大型水电厂可采用单母线分段带旁路
母线
9、某220kV变电站控制电缆的绝缘水平选用下列哪种是经济合理的?（）
A、110／220kV
B、220／340kV
C、450／750kV
D、600／1000kV
10、在超高压线路的并联电抗器上，装设中性点小电抗器的作用是下列哪项?（
A、限制合闸过电压
B、限制操作过电压
C、限制工频谐振过电压和潜供电流
D、限制雷电过电压
）
11、电力系统中，下列哪种线路的相间短路保护宜采用近后备方式?
（
A、10kV线路
B、35kV线路
C、110kV线路
D、220kV线路
）
12、在火电厂化学处理车间的加氯间，宜采用下列哪一选项的灯具?（
A、荧光灯
B、防爆灯
C、块板灯
D、防腐蚀灯
）
13、在电力系统中，500kV高压配电装置非出线方向的围墙外多远处其无线电干扰水平不宜大于50dB?（
A、20m
B、30m
C、40m
D、50m
）
14、6kV厂用电系统中，短路冲击电流与下列哪项因素无关?（）
A、厂用电源的短路冲击电
流B、电动机的反馈冲击电
流
C、电动机的冲击系数
D、继电保护整定时间
15、在220kV屋外配电装置中，当1母线与2母线平行布置时，其两组母线问的安全距离应按下列哪种情况校验?
（
）
A、应按不同相的带电部分之间距离(A2值)校验
B、应按无遮拦导体至构筑物顶部之间的距离(C值)校验
C、应按交叉的不同时停电检修的无遮拦带电部分之间距离(B1值)校验
D、应按平行的不同时停电检修的无遮拦带电部分之间距离(D值)校验
下列哪一项?（
16、某一区域220kV电网，系统最高运行电压为242kV，其220kV变电所中无间隙金属氧化物避雷器的持续运行电压不应低
于
A、242Kv
B、220kV
C、109kV
D、140kV
）
池，在统计每台机组直流负荷时，下列哪项是不正确的? （ ）
17、单机容量为300MW的火力发电厂中，每台机组直流系统采用控制和动力负荷合并供电方式，设两台机组均采用220V蓄
电
A、控制负荷，每组应按全部负荷统计
B、直流电动机按所接蓄电池组运行统计
C、直流应急照明负荷，每组应按全部负荷的60％统计
D、两组蓄电池的直流系统设有联络线时，每组蓄电池仍按各自所连接的负荷考虑，不因互联而增加负荷容
量的统计
18、某企业电网，系统最大发电机负荷为2580MW，最大发电机组为300MW，系统总备用容量和事故备用容量应为下列哪一
组数值?（ ）
A、516MW，258MW
B 、 516NW ， 300MW
C 、 387MW， 258MW D、
387MW，129MW
19、在电力系统中，R-C阻容吸收装置用于下列哪种过电压的保护?（ ）
A、雷电过电压
B、操作过电压
C、谐振过电压
D、工频过电压
20、在选择主变压器时，下列哪一种选择条件是不正确的?（ ）
A、在发电厂中，两种升高电压级之间的联络变压器宜选用自耦变压器
B、在220kV及以上变电所的主变压器宜选用自耦变压器
C、单机容量在125MW及以下，以两种升高电压向用户供电或电力系统连接的主变压器应选用自耦变压器
D、200MW及以上机组不宜采用三绕组变压器
21、对于220kV配电装置电压互感器的配置原则，以下哪种说法不正确?（ ）
A、可以采用按母线配置方式
B、可以采用按回路配置方式
C、不宜采用按母线配置方式
D、电压互感器的配置应满足测量、保护、同期和自动装置的要求
22、在电力系统中，断路器防跳功能的描述中，哪种描述是正确的?（
A、防止断路器三相不一致而导致跳闸
B、防止断路器由于控制回路原因而多次跳合
C、防止断路器由于控制回路原因而不能跳
合 D、防止断路器由于控制回路原因而导
致误跳闸
）
23、电力工程直流系统的绝缘监测中，下列哪项是不需要的?
（
A、监测出主导线正极对地的电压值及绝缘电阻值
B、监测出主导线负极对地的电压值及绝缘电阻值
C、监测出主导线正、负极之间的电压值及绝缘电阻值
D、当直流系统绝缘电阻低于规定值时，应能显示有关的参数和发出信号
）
24、在发电厂中，主厂房到网络控制楼的每条电缆沟容纳的电缆回路不宜超过2台机组电缆时，其机组的单机容量
为下列哪一数值?（ ）
A、125MW
B、200MW
C、300MW
D、600MW
子受力折算系数简化为1，绝缘子间距100cm，此时绝缘子承受的电动力是下列哪个值?（
25、变电所中，10kV支柱绝缘子的选择应进行动稳定校验，当短路冲击电流为50kA，相间距30cm，三相母线水平布置，绝
缘
A、1466．7N
B、1466．7g
C、2933．4N
D、2933．4g
）
26、对于配电装置位置的选择，以下哪种规定不正确?（
A、宜避开冷却塔常年盛行风向的下风侧
B、布置在自然通风冷却塔冬季盛行风向的下风侧时，配电装置架构边距自然通风冷却塔零米外壁的距离不应小于40m
C、布置在自然通风冷却塔冬季盛行风向的上风侧时，配电装置架构边距自然通风冷却塔零米外壁的距离不应小于25m
D、配电装置架构边距机离通风冷却塔零米外壁的距离，在严寒地区不应小于25m
）
27、发电厂和变电所中，断路器控制回路电压采用直流110V，断路器跳闸线圈额定电流3A，在额定电压工况下，以
下描述错误的是哪一项?（ ）
A、跳闸中间继电器电流自保持线圈的电压降应不大于5．5V
B、跳闸中间继电器电流自保持线圈的额定电流为2A
C、电流起动电压的保持"防跳"继电器的电流起动线圈的不应大于11V
D、具有电流和电压线圈的中间继电器，其电流和电压线圈采用正极性接线
28、一座由三台主变压器变电所的所用电负荷包括：直流充电负荷40kW、冷却装置40kW／台、保护室30kW、生活水
泵
30kW、配电装置加热负荷20kW、照明负荷10kW，该变电所的所用变压器最小需选：（
A、160Kva
B、200kVA
C、250kVA
D、315kVA
）

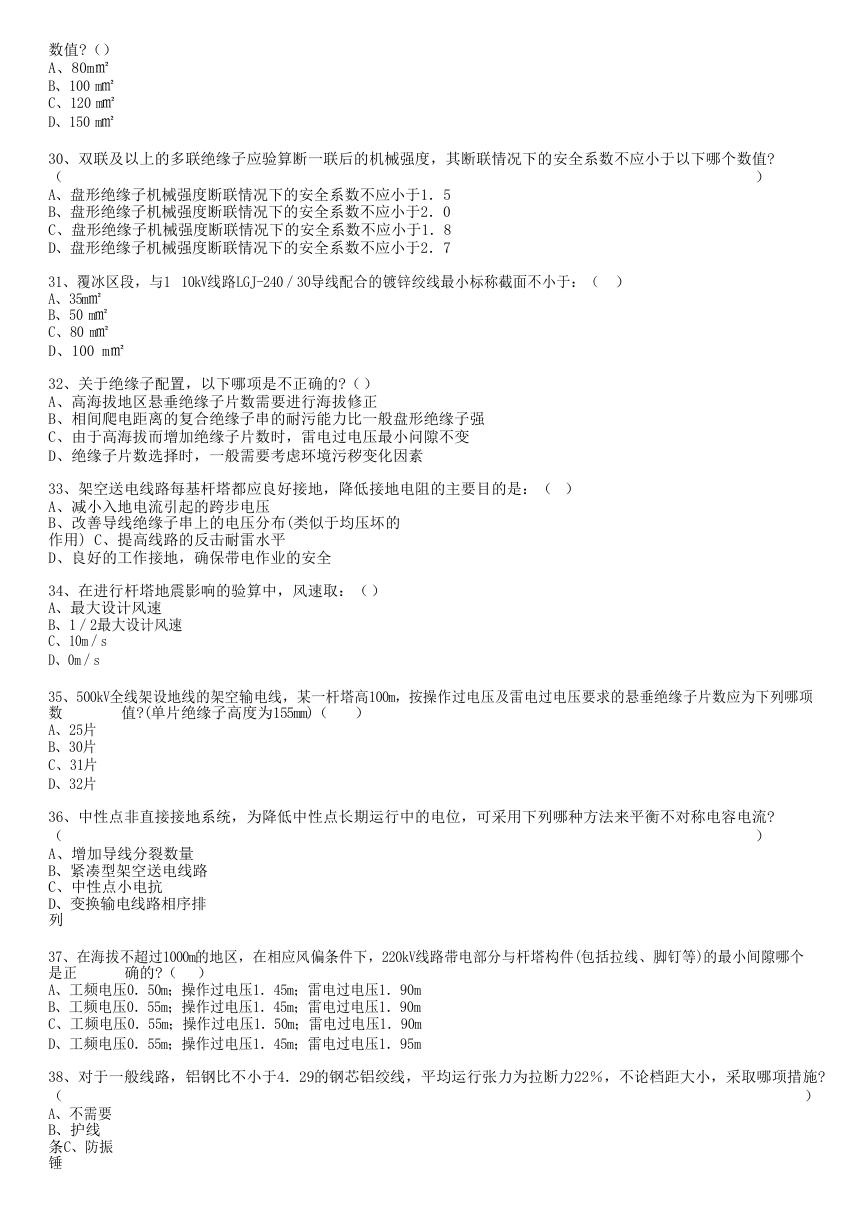

29、500kV输电线路导线采用LGJ-400／50，地线采用镀锌钢绞线，请问覆冰区段地线的最小标称截面应为下列哪项
数值?（）
A、80m㎡
B、100 m㎡
C、120 m㎡
D、150 m㎡
30、双联及以上的多联绝缘子应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值?
（
）
A、盘形绝缘子机械强度断联情况下的安全系数不应小于1．5
B、盘形绝缘子机械强度断联情况下的安全系数不应小于2．0
C、盘形绝缘子机械强度断联情况下的安全系数不应小于1．8
D、盘形绝缘子机械强度断联情况下的安全系数不应小于2．7
31、覆冰区段，与1 10kV线路LGJ-240／30导线配合的镀锌绞线最小标称截面不小于：（ ）
A、35m㎡
B、50 m㎡
C、80 m㎡
D、100 m㎡
32、关于绝缘子配置，以下哪项是不正确的?（ ）
A、高海拔地区悬垂绝缘子片数需要进行海拔修正
B、相间爬电距离的复合绝缘子串的耐污能力比一般盘形绝缘子强
C、由于高海拔而增加绝缘子片数时，雷电过电压最小问隙不变
D、绝缘子片数选择时，一般需要考虑环境污秽变化因素
33、架空送电线路每基杆塔都应良好接地，降低接地电阻的主要目的是：（ ）
A、减小入地电流引起的跨步电压
B、改善导线绝缘子串上的电压分布(类似于均压坏的
作用) C、提高线路的反击耐雷水平
D、良好的工作接地，确保带电作业的安全
34、在进行杆塔地震影响的验算中，风速取：（ ）
A、最大设计风速
B、1／2最大设计风速
C、10m／s
D、0m／s
值?(单片绝缘子高度为155mm)（ ）
35、500kV全线架设地线的架空输电线，某一杆塔高100m，按操作过电压及雷电过电压要求的悬垂绝缘子片数应为下列哪项
数
A、25片
B、30片
C、31片
D、32片
36、中性点非直接接地系统，为降低中性点长期运行中的电位，可采用下列哪种方法来平衡不对称电容电流?
（
）
A、增加导线分裂数量
B、紧凑型架空送电线路
C、中性点小电抗
D、变换输电线路相序排
列
确的?（ ）
37、在海拔不超过1000m的地区，在相应风偏条件下，220kV线路带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙哪个
是正
A、工频电压0．50m；操作过电压1．45m；雷电过电压1．90m
B、工频电压0．55m；操作过电压1．45m；雷电过电压1．90m
C、工频电压0．55m；操作过电压1．50m；雷电过电压1．90m
D、工频电压0．55m；操作过电压1．45m；雷电过电压1．95m
38、对于一般线路，铝钢比不小于4．29的钢芯铝绞线，平均运行张力为拉断力22％，不论档距大小，采取哪项措施?
（
）
A、不需要
B、护线
条C、防振
锤
D、防振锤+阻尼线

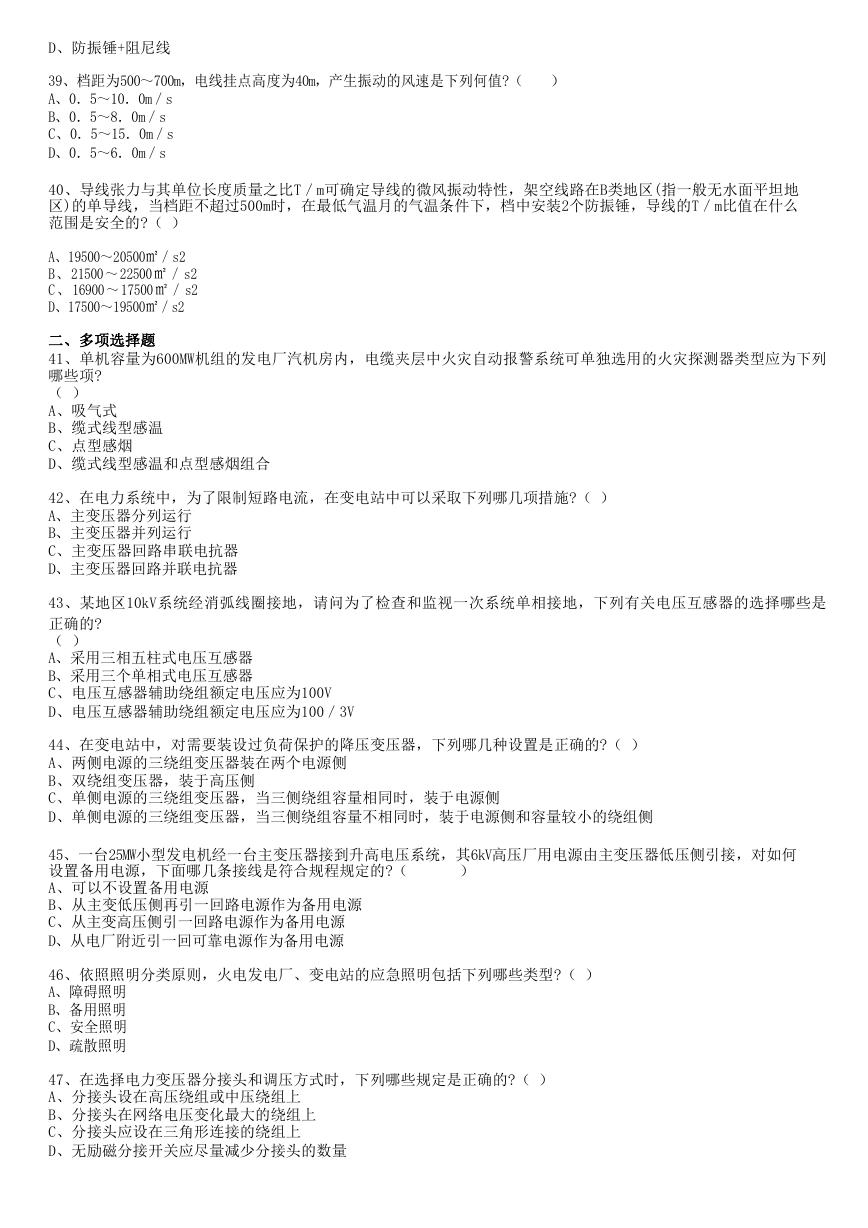

39、档距为500～700m，电线挂点高度为40m，产生振动的风速是下列何值?（ ）
A、0．5～10．0m／s
B、0．5～8．0m／s
C、0．5～15．0m／s
D、0．5～6．0m／s
40、导线张力与其单位长度质量之比T／m可确定导线的微风振动特性，架空线路在B类地区(指一般无水面平坦地
区)的单导线，当档距不超过500m时，在最低气温月的气温条件下，档中安装2个防振锤，导线的T／m比值在什么
范围是安全的?（ ）
A、19500～20500㎡／s2
B、 21500～ 22500㎡ ／ s2
C、 16900～ 17500㎡ ／ s2
D、17500～19500㎡／s2
二、多项选择题
41、单机容量为600MW机组的发电厂汽机房内，电缆夹层中火灾自动报警系统可单独选用的火灾探测器类型应为下列
哪些项?
（ ）
A、吸气式
B、缆式线型感温
C、点型感烟
D、缆式线型感温和点型感烟组合
42、在电力系统中，为了限制短路电流，在变电站中可以采取下列哪几项措施?（ ）
A、主变压器分列运行
B、主变压器并列运行
C、主变压器回路串联电抗器
D、主变压器回路并联电抗器
43、某地区10kV系统经消弧线圈接地，请问为了检查和监视一次系统单相接地，下列有关电压互感器的选择哪些是
正确的?
（ ）
A、采用三相五柱式电压互感器
B、采用三个单相式电压互感器
C、电压互感器辅助绕组额定电压应为100V
D、电压互感器辅助绕组额定电压应为100／3V
44、在变电站中，对需要装设过负荷保护的降压变压器，下列哪几种设置是正确的?（ ）
A、两侧电源的三绕组变压器装在两个电源侧
B、双绕组变压器，装于高压侧
C、单侧电源的三绕组变压器，当三侧绕组容量相同时，装于电源侧
D、单侧电源的三绕组变压器，当三侧绕组容量不相同时，装于电源侧和容量较小的绕组侧
45、一台25MW小型发电机经一台主变压器接到升高电压系统，其6kV高压厂用电源由主变压器低压侧引接，对如何
设置备用电源，下面哪几条接线是符合规程规定的?（
A、可以不设置备用电源
B、从主变低压侧再引一回路电源作为备用电源
C、从主变高压侧引一回路电源作为备用电源
D、从电厂附近引一回可靠电源作为备用电源
）
46、依照照明分类原则，火电发电厂、变电站的应急照明包括下列哪些类型?（ ）
A、障碍照明
B、备用照明
C、安全照明
D、疏散照明
47、在选择电力变压器分接头和调压方式时，下列哪些规定是正确的?（ ）
A、分接头设在高压绕组或中压绕组上
B、分接头在网络电压变化最大的绕组上
C、分接头应设在三角形连接的绕组上
D、无励磁分接开关应尽量减少分接头的数量

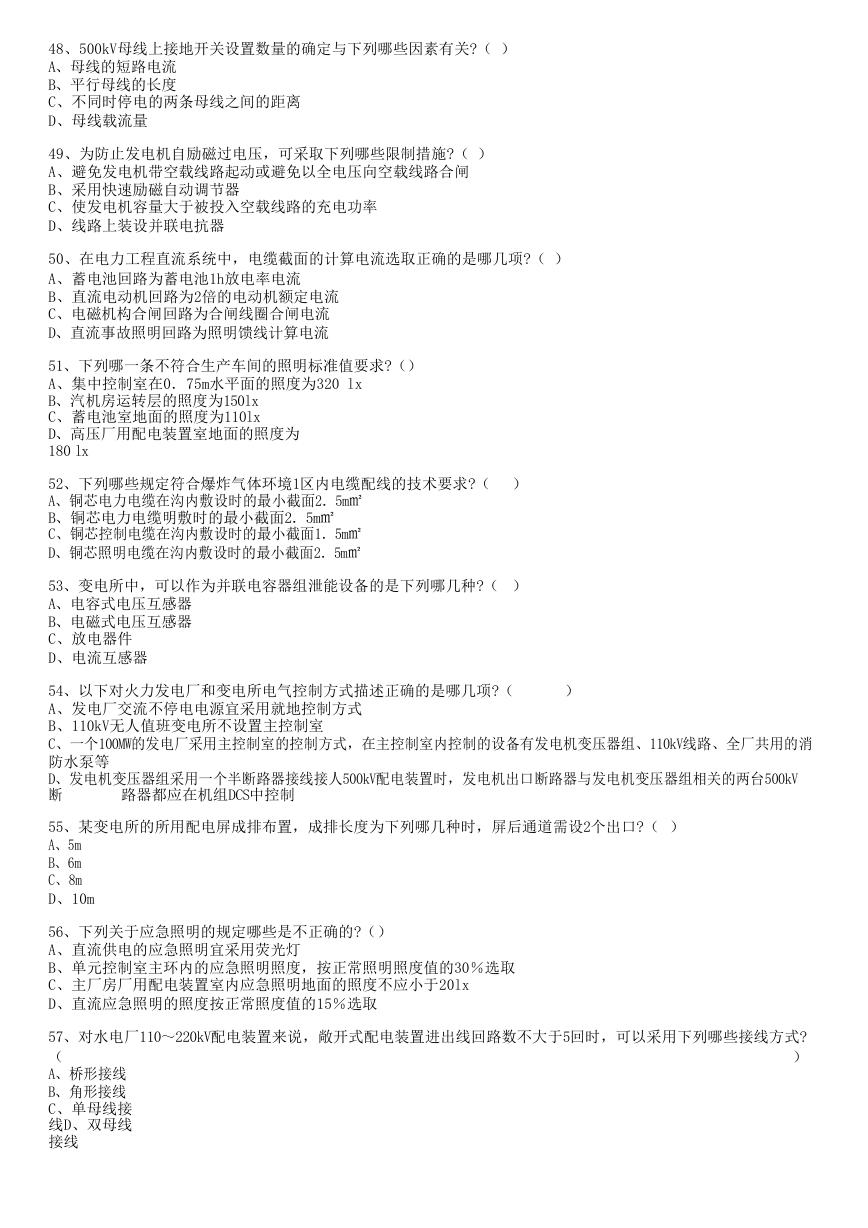

48、500kV母线上接地开关设置数量的确定与下列哪些因素有关?（ ）
A、母线的短路电流
B、平行母线的长度
C、不同时停电的两条母线之间的距离
D、母线载流量
49、为防止发电机自励磁过电压，可采取下列哪些限制措施?（ ）
A、避免发电机带空载线路起动或避免以全电压向空载线路合闸
B、采用快速励磁自动调节器
C、使发电机容量大于被投入空载线路的充电功率
D、线路上装设并联电抗器
50、在电力工程直流系统中，电缆截面的计算电流选取正确的是哪几项?（ ）
A、蓄电池回路为蓄电池1h放电率电流
B、直流电动机回路为2倍的电动机额定电流
C、电磁机构合闸回路为合闸线圈合闸电流
D、直流事故照明回路为照明馈线计算电流
51、下列哪一条不符合生产车间的照明标准值要求?（）
A、集中控制室在0．75m水平面的照度为320 lx
B、汽机房运转层的照度为150lx
C、蓄电池室地面的照度为110lx
D、高压厂用配电装置室地面的照度为
180 lx
52、下列哪些规定符合爆炸气体环境1区内电缆配线的技术要求?（ ）
A、铜芯电力电缆在沟内敷设时的最小截面2．5m㎡
B、铜芯电力电缆明敷时的最小截面2．5m㎡
C、铜芯控制电缆在沟内敷设时的最小截面1．5m㎡
D、铜芯照明电缆在沟内敷设时的最小截面2．5m㎡
53、变电所中，可以作为并联电容器组泄能设备的是下列哪几种?（ ）
A、电容式电压互感器
B、电磁式电压互感器
C、放电器件
D、电流互感器
54、以下对火力发电厂和变电所电气控制方式描述正确的是哪几项?（
A、发电厂交流不停电电源宜采用就地控制方式
B、110kV无人值班变电所不设置主控制室
C、一个100MW的发电厂采用主控制室的控制方式，在主控制室内控制的设备有发电机变压器组、110kV线路、全厂共用的消
防水泵等
D、发电机变压器组采用一个半断路器接线接人500kV配电装置时，发电机出口断路器与发电机变压器组相关的两台500kV
断
路器都应在机组DCS中控制
）
55、某变电所的所用配电屏成排布置，成排长度为下列哪几种时，屏后通道需设2个出口?（ ）
A、5m
B、6m
C、8m
D、10m
56、下列关于应急照明的规定哪些是不正确的?（）
A、直流供电的应急照明宜采用荧光灯
B、单元控制室主环内的应急照明照度，按正常照明照度值的30％选取
C、主厂房厂用配电装置室内应急照明地面的照度不应小于20lx
D、直流应急照明的照度按正常照度值的15％选取
57、对水电厂110～220kV配电装置来说，敞开式配电装置进出线回路数不大于5回时，可以采用下列哪些接线方式?
（
）
A、桥形接线
B、角形接线
C、单母线接
线D、双母线
接线

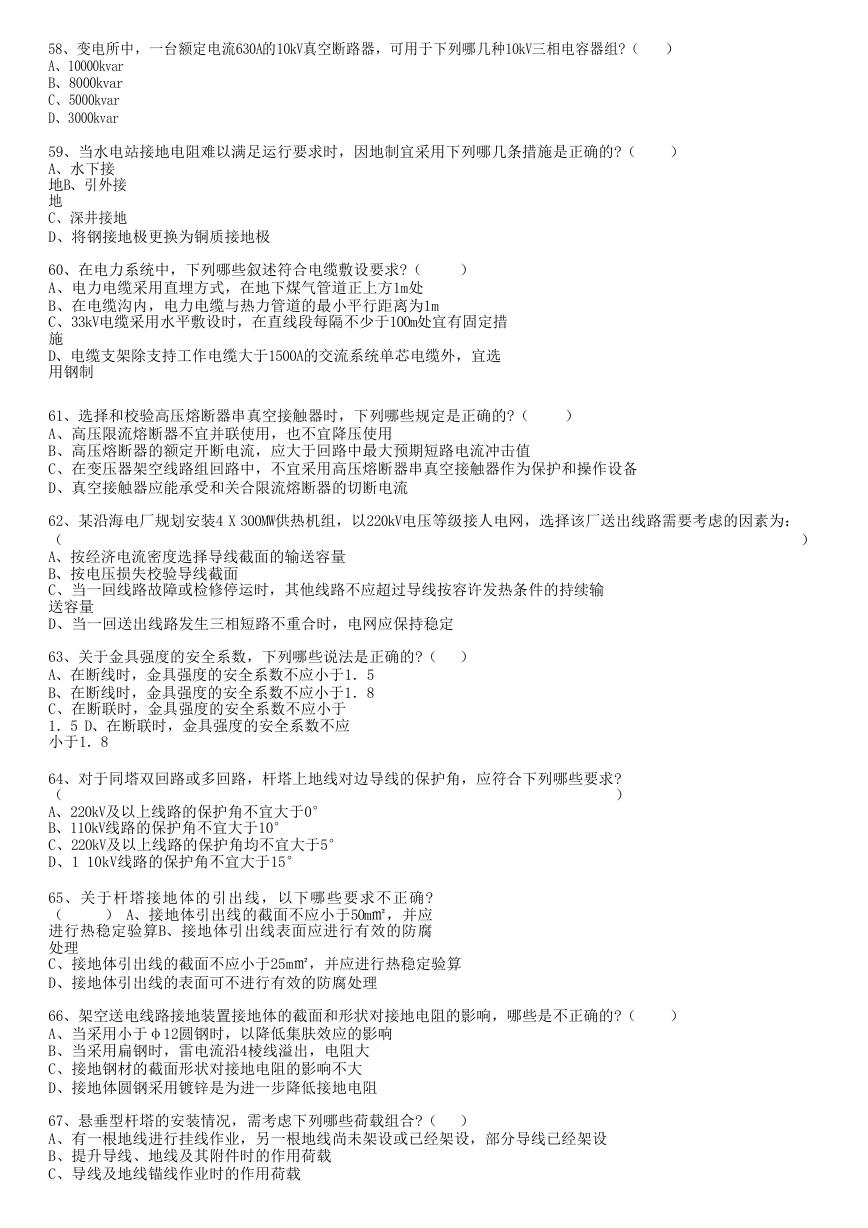

58、变电所中，一台额定电流630A的10kV真空断路器，可用于下列哪几种10kV三相电容器组?（ ）
A、10000kvar
B、8000kvar
C、5000kvar
D、3000kvar
59、当水电站接地电阻难以满足运行要求时，因地制宜采用下列哪几条措施是正确的?（
A、水下接
地B、引外接
地
C、深井接地
D、将钢接地极更换为铜质接地极
）
60、在电力系统中，下列哪些叙述符合电缆敷设要求?（
A、电力电缆采用直埋方式，在地下煤气管道正上方1m处
B、在电缆沟内，电力电缆与热力管道的最小平行距离为1m
C、33kV电缆采用水平敷设时，在直线段每隔不少于100m处宜有固定措
施
D、电缆支架除支持工作电缆大于1500A的交流系统单芯电缆外，宜选
用钢制
）
61、选择和校验高压熔断器串真空接触器时，下列哪些规定是正确的?（
A、高压限流熔断器不宜并联使用，也不宜降压使用
B、高压熔断器的额定开断电流，应大于回路中最大预期短路电流冲击值
C、在变压器架空线路组回路中，不宜采用高压熔断器串真空接触器作为保护和操作设备
D、真空接触器应能承受和关合限流熔断器的切断电流
）
62、某沿海电厂规划安装4 X 300MW供热机组，以220kV电压等级接人电网，选择该厂送出线路需要考虑的因素为：
（
A、按经济电流密度选择导线截面的输送容量
B、按电压损失校验导线截面
C、当一回线路故障或检修停运时，其他线路不应超过导线按容许发热条件的持续输
送容量
D、当一回送出线路发生三相短路不重合时，电网应保持稳定
）
63、关于金具强度的安全系数，下列哪些说法是正确的?（ ）
A、在断线时，金具强度的安全系数不应小于1．5
B、在断线时，金具强度的安全系数不应小于1．8
C、在断联时，金具强度的安全系数不应小于
1．5 D、在断联时，金具强度的安全系数不应
小于1．8
64、对于同塔双回路或多回路，杆塔上地线对边导线的保护角，应符合下列哪些要求?
（
A、220kV及以上线路的保护角不宜大于0°
B、110kV线路的保护角不宜大于10°
C、220kV及以上线路的保护角均不宜大于5°
D、1 10kV线路的保护角不宜大于15°
）
65、关于杆塔接地体的引出线，以下哪些要求不正确?
（
） A、接地体引出线的截面不应小于50m㎡，并应
进行热稳定验算B、接地体引出线表面应进行有效的防腐
处理
C、接地体引出线的截面不应小于25m㎡，并应进行热稳定验算
D、接地体引出线的表面可不进行有效的防腐处理
66、架空送电线路接地装置接地体的截面和形状对接地电阻的影响，哪些是不正确的?（
A、当采用小于φ12圆钢时，以降低集肤效应的影响
B、当采用扁钢时，雷电流沿4棱线溢出，电阻大
C、接地钢材的截面形状对接地电阻的影响不大
D、接地体圆钢采用镀锌是为进一步降低接地电阻
）
67、悬垂型杆塔的安装情况，需考虑下列哪些荷载组合?（ ）
A、有一根地线进行挂线作业，另一根地线尚未架设或已经架设，部分导线已经架设
B、提升导线、地线及其附件时的作用荷载
C、导线及地线锚线作业时的作用荷载
D、有一根地线进行挂线作业，另一根地线尚未架设或已经架设，全部导线已经架设
）
68、对于中冰区单回路悬垂型杆塔，断线情况按断线、一5℃、有冰、无风荷载计算，断线荷载组合中，下列哪些
说法是正确的?（
A、中冰区单导线断任意一相导线(分裂导线任意一相导线有纵向不平衡张力)，地线未断
B、中冰区同一档内，单导线断任意两相导线(分裂导线任意两相导线有纵向不平衡张力)，
地线未断C、断任意一根地线，导线未断
D、同一档内，断任意一根地线，单导线断任意一相导线(分裂导线任意一相导线有纵向不
平衡张力)
69、对于超高压交流输电线路的路径选择，下列哪些说法是正确的?（
A、宜避开重冰区、易舞动区及影响安全运行的其他地区
B、应避开重冰区、易舞动区及影响安全运行的其他地区
C、宜避开如电台、机场、弱电线路等邻近设施
D、应考虑与电台、机场、弱电线路等邻近设施的相互
影响
）
70、设计一条采用3分裂导线的架空线路，对于耐张段长度，下列哪些说法是不正确的?（ ）
A、轻冰区采用分裂导线的线路不宜大于20km
B、轻冰区采用单导线的线路不宜大于10km
C、当耐张段长度较长时，应采取防串倒措施
D、如导线制造长度较长时，耐张段长度可适当延长
答案解析：
一、单项选择题
1、【答案】D
【解析】依据：《爆炸和火灾危险环境电力装置设计规范》(GB 50058--1992)第2．5．1条。
2、【答案】C
【解析】依据：《火力发电厂与变电站设计防火规范》(GB 50229--2006)第6．7．4条。
3、【答案】C
【解析】依据：《导体和电器选择设计技术规定》(D1／T 5222--2005)第7．1．3条。
4、【答案】B
【解析】依据：《交流电气装置的过电压保护和绝缘配合》(D1／T 620--1997)第5．1．2条。
5、【答案】C
【解析】依据：《继电保护和安全自动装置技术规程》(GB／T 14285--2006)第4．8．2条。
6、【答案】C
【解析】依据：{220kV～500kV变电所所用电设计技术规程》(D1／T 5155--2002)附录E式(E．1)。
7、【答案】D
【解析】依据：《爆炸和火灾危险环境电力装置设计规范》(GB 50058--1992)第2．5．3条表2．5．3-4。
8、【答案】D
【解析】依据：《水力发电厂机电设计规范》(D1／T 5186--2004)第5．2．5-2-2)条。
9、【答案】C
【解析】依据：《电力工程电缆设计规范》(GB 50217--2007)第3．3．5-3条。
10、【答案】C
【解析】依据：《导体和电器选择设计技术规定》(D1／T 5222--2005)第14．4．1条。
