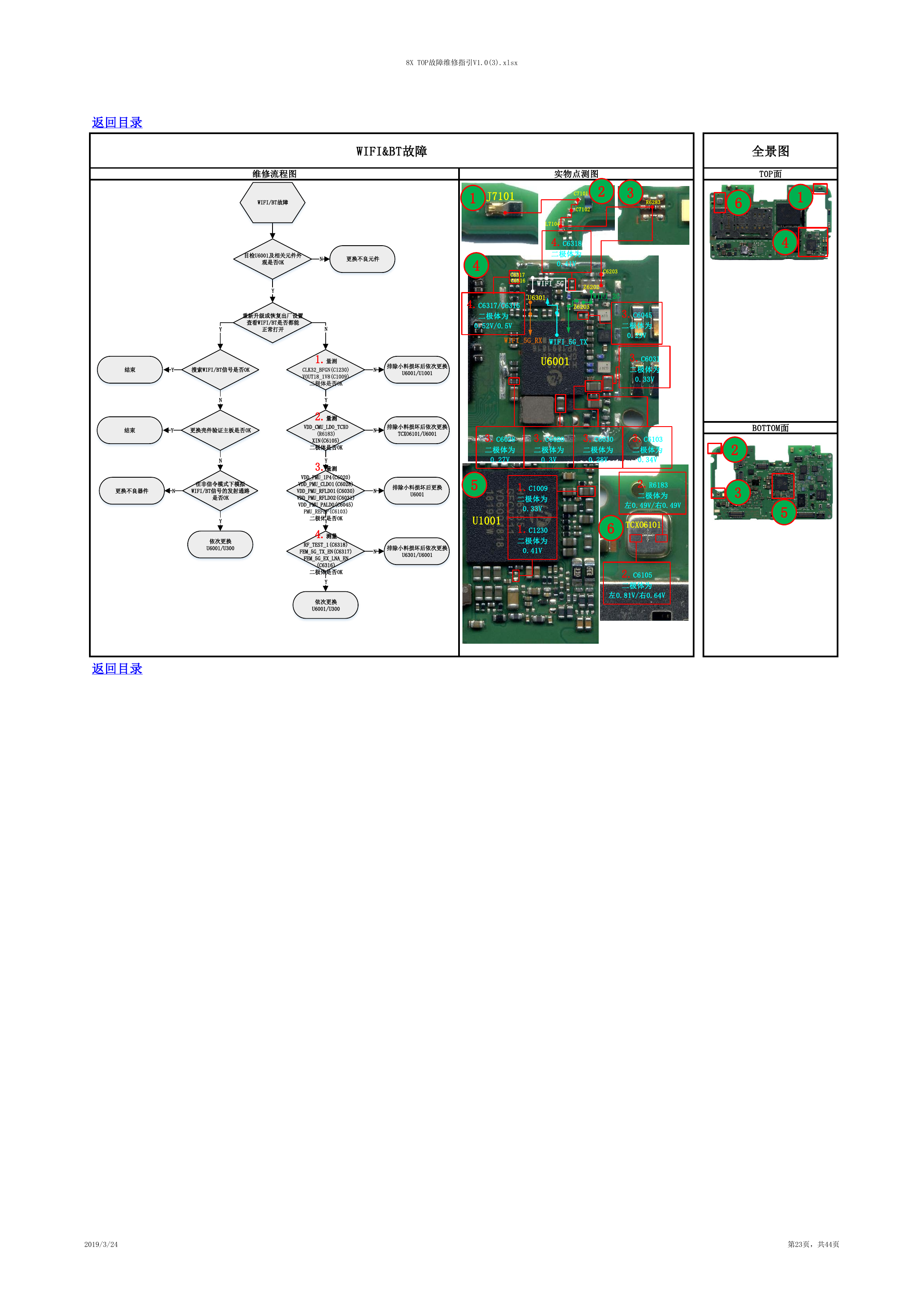

8X TOP故障维修指引V1.0(3).xlsx 返回目录 WIFI&BT故障 维修流程图 返回目录 全景图 TOP面 1 4 BOTTOM面 5 6 2 3 1 J7101 实物点测图 2 C7101 C7102 3 R6283 L7104 4.C6318 二极体为 0.41V WIFI_5G U6301 C6203 Z6202 WIFI_2G Z6203 4 C6317 C6316 4.C6317/C6316 二极体为 0.52V/0.5V WIFI_5G_RX WIFI_5G_TX U6001 3.C6045 二极体为 0.29V 3.C6031 二极体为 0.33V 3.C6028 二极体为 0.27V 3.C6020 二极体为 0.3V 3.C6030 二极体为 0.28V 3.C6103 二极体为 0.34V 5 U1001 1.C1009 二极体为 0.33V 1.C1230 二极体为 0.41V 2.R6183 二极体为 左0.49V/右0.49V TCXO6101 6 2.C6105 二极体为 左0.81V/右0.64V 2019/3/24 第23页，共44页 YN更换不良元件WIFI/BT故障目检U6001及相关元件外观是否OK依次更换U6001/U300重新升级或恢复出厂设置查看WIFI/BT是否都能正常打开YN搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的发射通路是否OK更换不良器件NY更换壳件验证主板是否OK结束YN3.量测VDD_PMU_1P4(C6020)VDD_PMU_CLDO1(C6028)VDD_PMU_RFLDO1(C6030)VDD_PMU_RFLDO2(C6031)VDD_PMU_PALDO(C6045)PMU_REFBP(C6103)二极体是否OK排除小料损坏后更换U6001NY依次更换U6001/U3001.量测CLK32_BFGN(C1230)VOUT18_1V8(C1009)二极体是否OKY排除小料损坏后依次更换U6001/U1001N2.量测VDD_CMU_LDO_TCXO(R6183)XIN(C6105)二极体是否OKY4.测量RF_TEST_1(C6318)FEM_5G_TX_EN(C6317)FEM_5G_EX_LNA_EN(C6316)二极体是否OKY排除小料损坏后依次更换U6301/U6001N排除小料损坏后依次更换TCXO6101/U6001N
