2014 下半年软件设计师考试真题及答案-下午卷试题：1 阅读下列说明和图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。【说明】某大型披萨加工和销售商为了有效管理生产和销售情况，欲开发一披萨信息系统，其主要功能如下：（1）销售。处理客户的订单信息，生成销售订单，并将其记录在销售订单表中。销售订单记录了订购者、所订购的披萨、期望的交付日期等信息。（2）生产控制。根据销售订单以及库存的披萨数量，制定披萨生产计划（包括生产哪些披萨、生产顺序和生产量等），并将其保存在生产计划表中。（3）生产。根据生产计划和配方表中的披萨配方，向库存发出原材料申领单，将制作好的披萨的信息存入库存表中，以便及时进行交付。（4）采购。根据所需原材料及库存量，确定采购数量，向供应商发送采购订单，并将其记录在采购订单表中；得到供应商的供应量，将原材料数量记录在库存表中，在采购订单表中标记已完成采购的订单。（5）运送。根据销售订单将披萨交付给客户，并记录在交付记录表中。（6）财务管理。在披萨交付后，为客户开具费用清单，收款并出具收据；依据完成的采购订单给供应商支付原材料费用并出具支付细节；将收款和支付记录存入收支记录表中。（7）存储。检查库存的原材料、拔萨和未完成订单，确定所需原材料。现采用结构化方法对披萨信息系统进行分析与设计，获得如图 1-1 所示的上下文数据流图和图 1-2 所示的 0 层数据流图。图 1-1 上下文数据流图

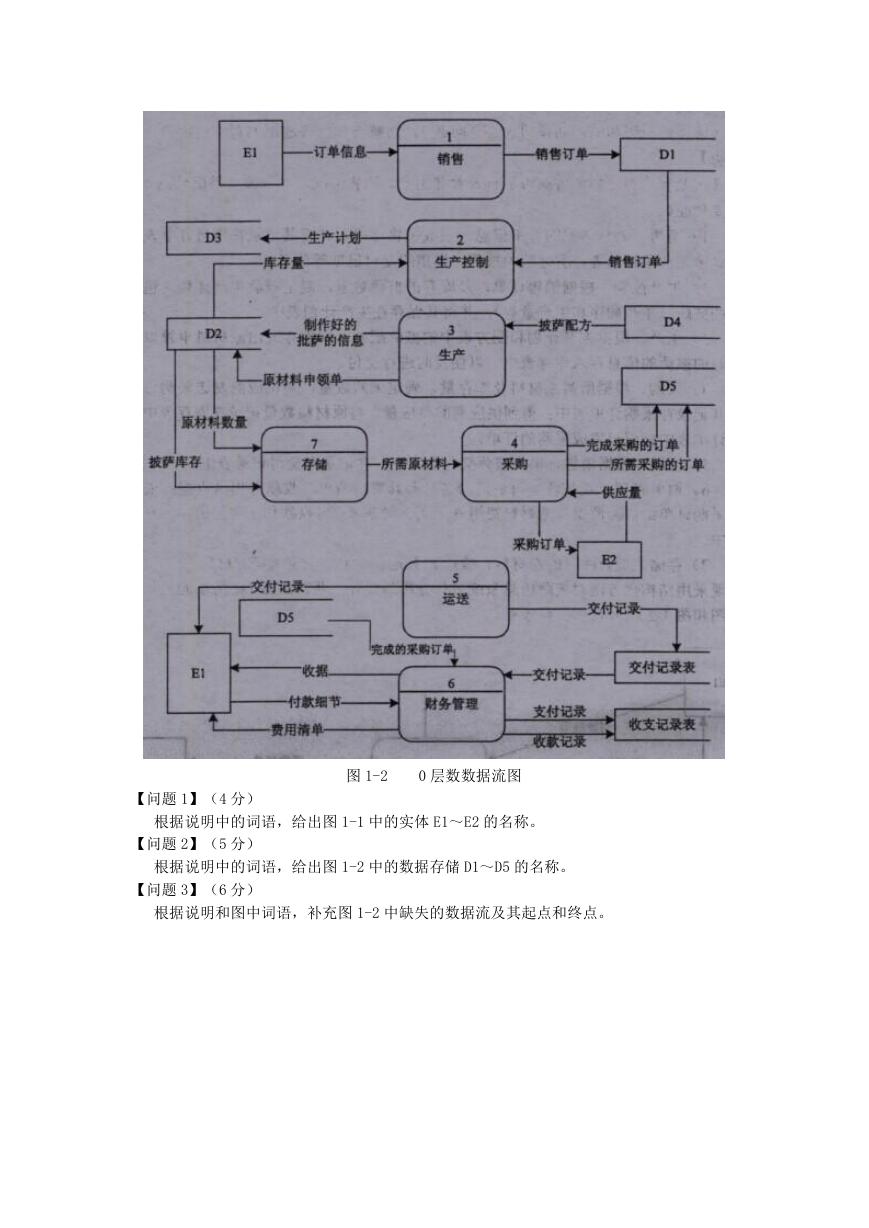

【问题 1】（4 分）根据说明中的词语，给出图 1-1 中的实体 E1～E2 的名称。图 1-2 0 层数数据流图【问题 2】（5 分）根据说明中的词语，给出图 1-2 中的数据存储 D1～D5 的名称。【问题 3】（6 分）根据说明和图中词语，补充图 1-2 中缺失的数据流及其起点和终点。

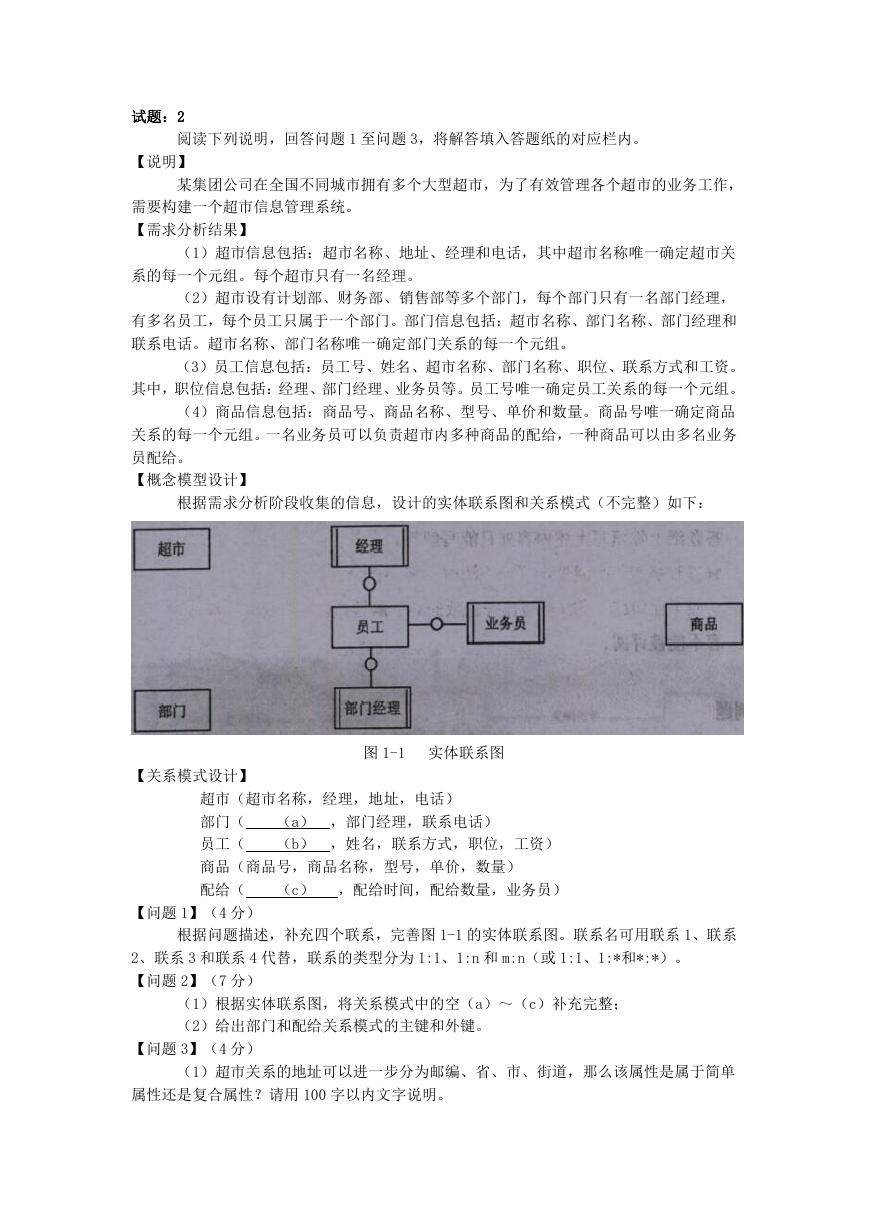

试题：2 阅读下列说明，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。【说明】某集团公司在全国不同城市拥有多个大型超市，为了有效管理各个超市的业务工作，需要构建一个超市信息管理系统。【需求分析结果】（1）超市信息包括：超市名称、地址、经理和电话，其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。（2）超市设有计划部、财务部、销售部等多个部门，每个部门只有一名部门经理，有多名员工，每个员工只属于一个部门。部门信息包括：超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。（3）员工信息包括：员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中，职位信息包括：经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。（4）商品信息包括：商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。【概念模型设计】根据需求分析阶段收集的信息，设计的实体联系图和关系模式（不完整）如下：【关系模式设计】图 1-1 实体联系图超市（超市名称，经理，地址，电话）部门（员工（商品（商品号，商品名称，型号，单价，数量）配给（（a），部门经理，联系电话）（b），姓名，联系方式，职位，工资）（c），配给时间，配给数量，业务员）【问题 1】（4 分）根据问题描述，补充四个联系，完善图 1-1 的实体联系图。联系名可用联系 1、联系 2、联系 3 和联系 4 代替，联系的类型分为 1:1、1:n 和 m:n（或 1:1、1:*和*:*）。【问题 2】（7 分）（1）根据实体联系图，将关系模式中的空（a）～（c）补充完整；（2）给出部门和配给关系模式的主键和外键。【问题 3】（4 分）（1）超市关系的地址可以进一步分为邮编、省、市、街道，那么该属性是属于简单属性还是复合属性？请用 100 字以内文字说明。

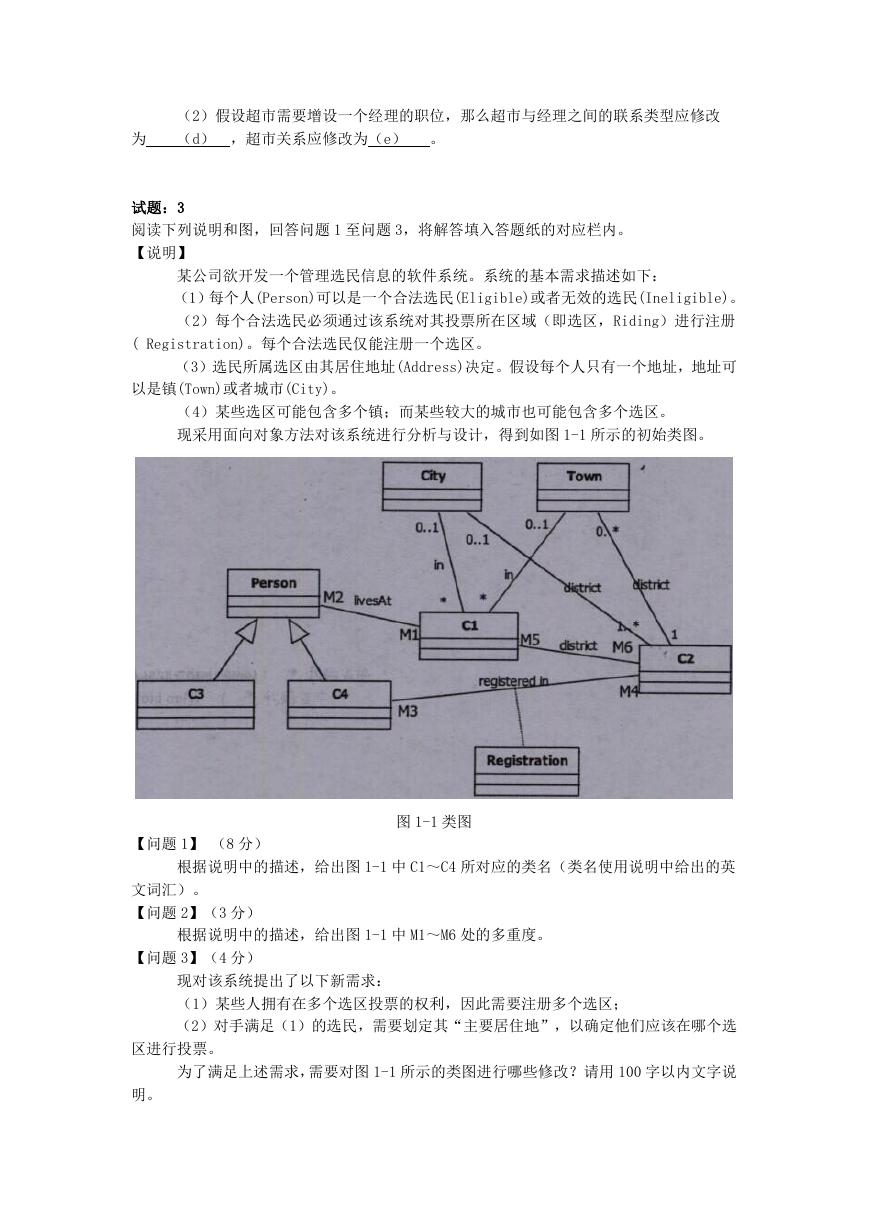

（2）假设超市需要增设一个经理的职位，那么超市与经理之间的联系类型应修改（d），超市关系应修改为（e）。为试题：3 阅读下列说明和图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。【说明】某公司欲开发一个管理选民信息的软件系统。系统的基本需求描述如下：（1）每个人(Person)可以是一个合法选民(Eligible)或者无效的选民(Ineligible)。（2）每个合法选民必须通过该系统对其投票所在区域（即选区，Riding）进行注册 ( Registration)。每个合法选民仅能注册一个选区。（3）选民所属选区由其居住地址(Address)决定。假设每个人只有一个地址，地址可以是镇(Town)或者城市(City)。（4）某些选区可能包含多个镇；而某些较大的城市也可能包含多个选区。现采用面向对象方法对该系统进行分析与设计，得到如图 1-1 所示的初始类图。【问题 1】（8 分）图 1-1 类图根据说明中的描述，给出图 1-1 中 C1～C4 所对应的类名（类名使用说明中给出的英文词汇）。【问题 2】（3 分）根据说明中的描述，给出图 1-1 中 M1～M6 处的多重度。【问题 3】（4 分）现对该系统提出了以下新需求：（1）某些人拥有在多个选区投票的权利，因此需要注册多个选区；（2）对手满足（1）的选民，需要划定其“主要居住地”，以确定他们应该在哪个选区进行投票。为了满足上述需求，需要对图 1-1 所示的类图进行哪些修改？请用 100 字以内文字说明。

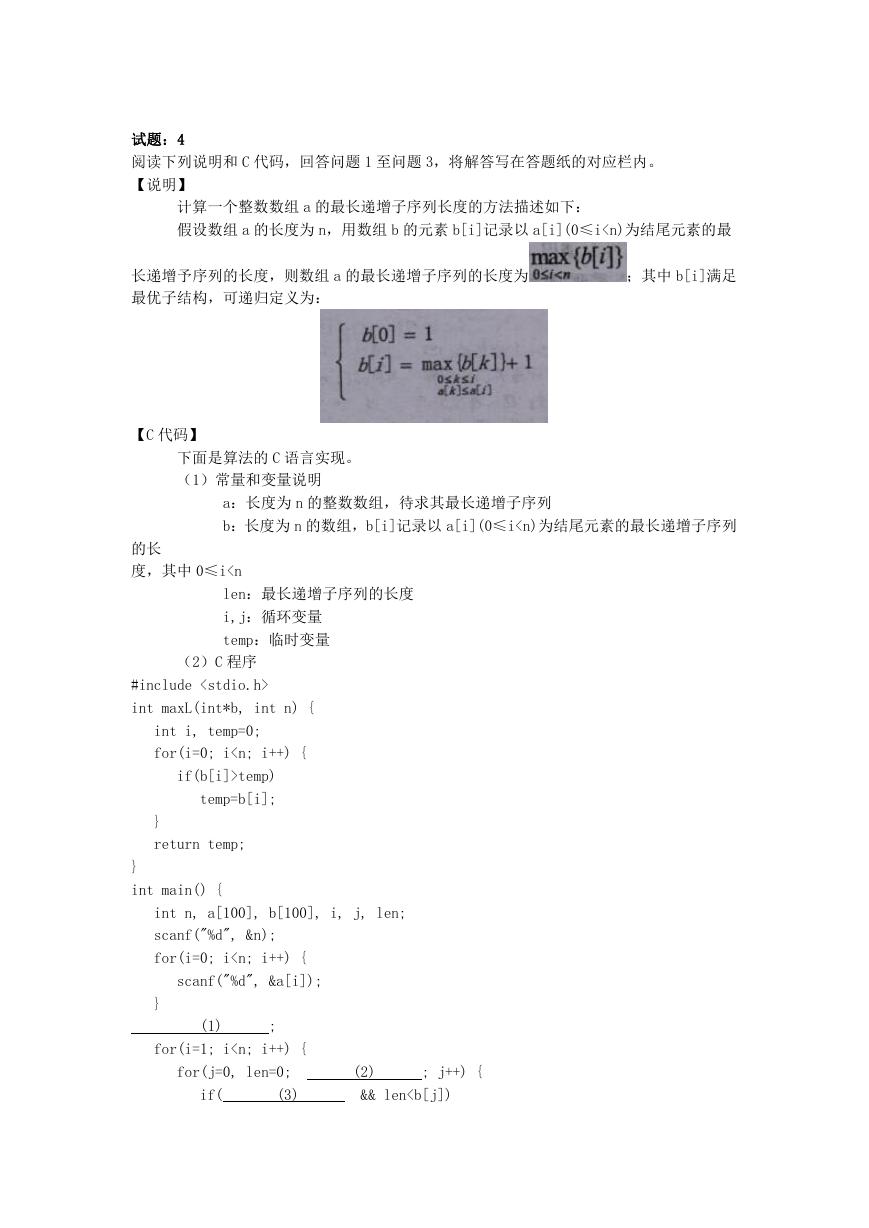

试题：4 阅读下列说明和 C 代码，回答问题 1 至问题 3，将解答写在答题纸的对应栏内。【说明】计算一个整数数组 a 的最长递增子序列长度的方法描述如下：假设数组 a 的长度为 n，用数组 b 的元素 b[i]记录以 a[i](0≤i int maxL(int*b, int n) { int i, temp=0; for(i=0; itemp) temp=b[i]; } return temp; } int main() { int n, a[100], b[100], i, j, len; scanf("%d", &n); for(i=0; i

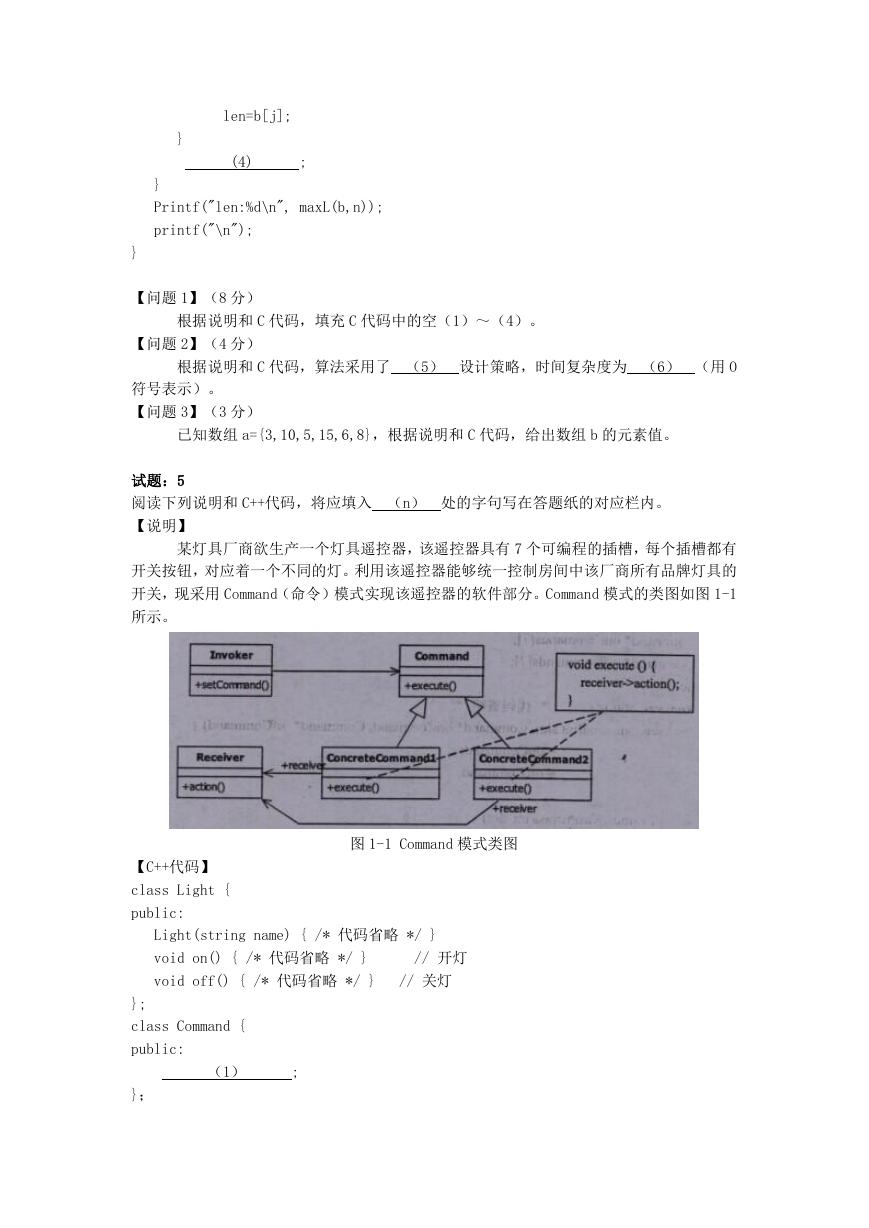

} len=b[j]; (4) ; } Printf("len:%d\n", maxL(b,n)); printf("\n"); } 【问题 1】（8 分）根据说明和 C 代码，填充 C 代码中的空（1）～（4）。【问题 2】（4 分）根据说明和 C 代码，算法采用了（5）设计策略，时间复杂度为（6）（用 O 符号表示）。【问题 3】（3 分）已知数组 a={3,10,5,15,6,8}，根据说明和 C 代码，给出数组 b 的元素值。试题：5 阅读下列说明和 C++代码，将应填入（n）处的字句写在答题纸的对应栏内。【说明】某灯具厂商欲生产一个灯具遥控器，该遥控器具有 7 个可编程的插槽，每个插槽都有开关按钮，对应着一个不同的灯。利用该遥控器能够统一控制房间中该厂商所有品牌灯具的开关，现采用 Command（命令）模式实现该遥控器的软件部分。Command 模式的类图如图 1-1 所示。图 1-1 Command 模式类图【C++代码】 class Light { public: Light(string name) { /* 代码省略 */ } void on() { /* 代码省略 */ } void off() { /* 代码省略 */ } // 关灯 // 开灯 }; class Command { public: （1） ; }；

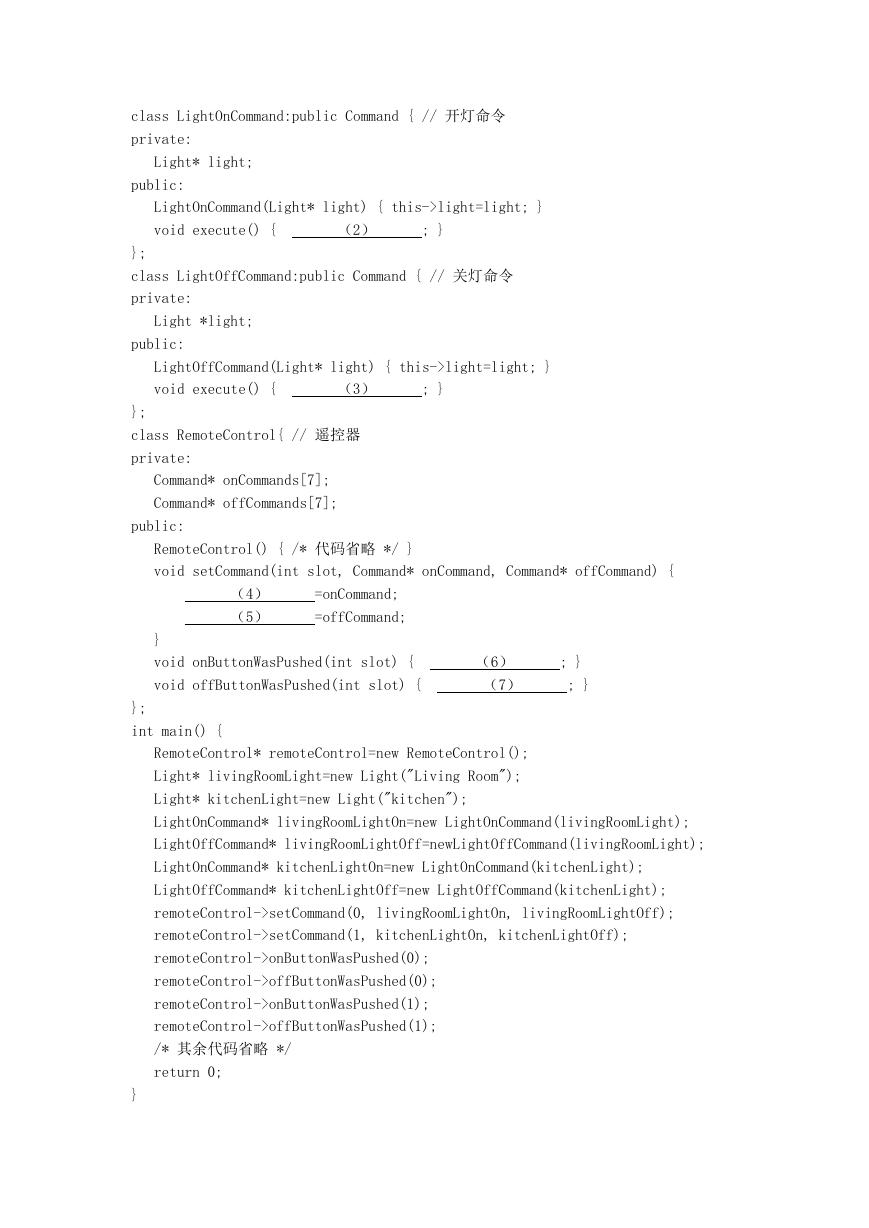

class LightOnCommand:public Command { // 开灯命令 private: Light* light; public: LightOnCommand(Light* light) { this->light=light; } void execute() { （2） ; } }; class LightOffCommand:public Command { // 关灯命令 private: Light *light; public: LightOffCommand(Light* light) { this->light=light; } void execute() { （3） ; } }; class RemoteControl{ // 遥控器 private: Command* onCommands[7]; Command* offCommands[7]; public: RemoteControl() { /* 代码省略 */ } void setCommand(int slot, Command* onCommand, Command* offCommand) { （4）（5） =onCommand; =offCommand; } void onButtonWasPushed(int slot) { void offButtonWasPushed(int slot) { }; int main() { （6）（7） ; } ; } RemoteControl* remoteControl=new RemoteControl(); Light* livingRoomLight=new Light("Living Room"); Light* kitchenLight=new Light("kitchen"); LightOnCommand* livingRoomLightOn=new LightOnCommand(livingRoomLight); LightOffCommand* livingRoomLightOff=newLightOffCommand(livingRoomLight); LightOnCommand* kitchenLightOn=new LightOnCommand(kitchenLight); LightOffCommand* kitchenLightOff=new LightOffCommand(kitchenLight); remoteControl->setCommand(0, livingRoomLightOn, livingRoomLightOff); remoteControl->setCommand(1, kitchenLightOn, kitchenLightOff); remoteControl->onButtonWasPushed(0); remoteControl->offButtonWasPushed(0); remoteControl->onButtonWasPushed(1); remoteControl->offButtonWasPushed(1); /* 其余代码省略 */ return 0; }

试题：6 阅读下列说明和 Java 代码，将应填入 (n) 处的字句写在答题纸的对应栏内。【说明】某灯具厂商欲生产一个灯具遥控器，该遥控器具有 7 个可编程的插槽，每个插槽都有开关灯具的开关，现采用 Command（命令）模式实现该遥控器的软件部分。Command 模式的类图如图 1-1 所示。【Java 代码】 class Light { 图 1-1 Command 模式类图 public Light() {} public Light(String name) { /* 代码省略 */ } public void on() public void off() // 其余代码省略 { /* 代码省略 */ } { /* 代码省略 */ } // 开灯 // 关灯 } （1） { public void execute(); } class LightOnCommand implements Command { // 开灯命令 Light light; public LightOnCommand(Light light) { this.light=light; } public void execute() { （2） ; } } class LightOffCommand implements Command { // 关灯命令 Light light; public LightOffCommand(Light light) { this.light=light; } public void execute(){ （3） ; } } class RemoteControl { // 遥控器 Command[] onCommands=new Command[7]; Command[] offCommands=new Command[7]; public RemoteControl() { /* 代码省略 */ } public void setCommand(int slot, Command onCommand, Command offCommand) {
