AnsoftMaxwell14电机仿真实例教程.pdf

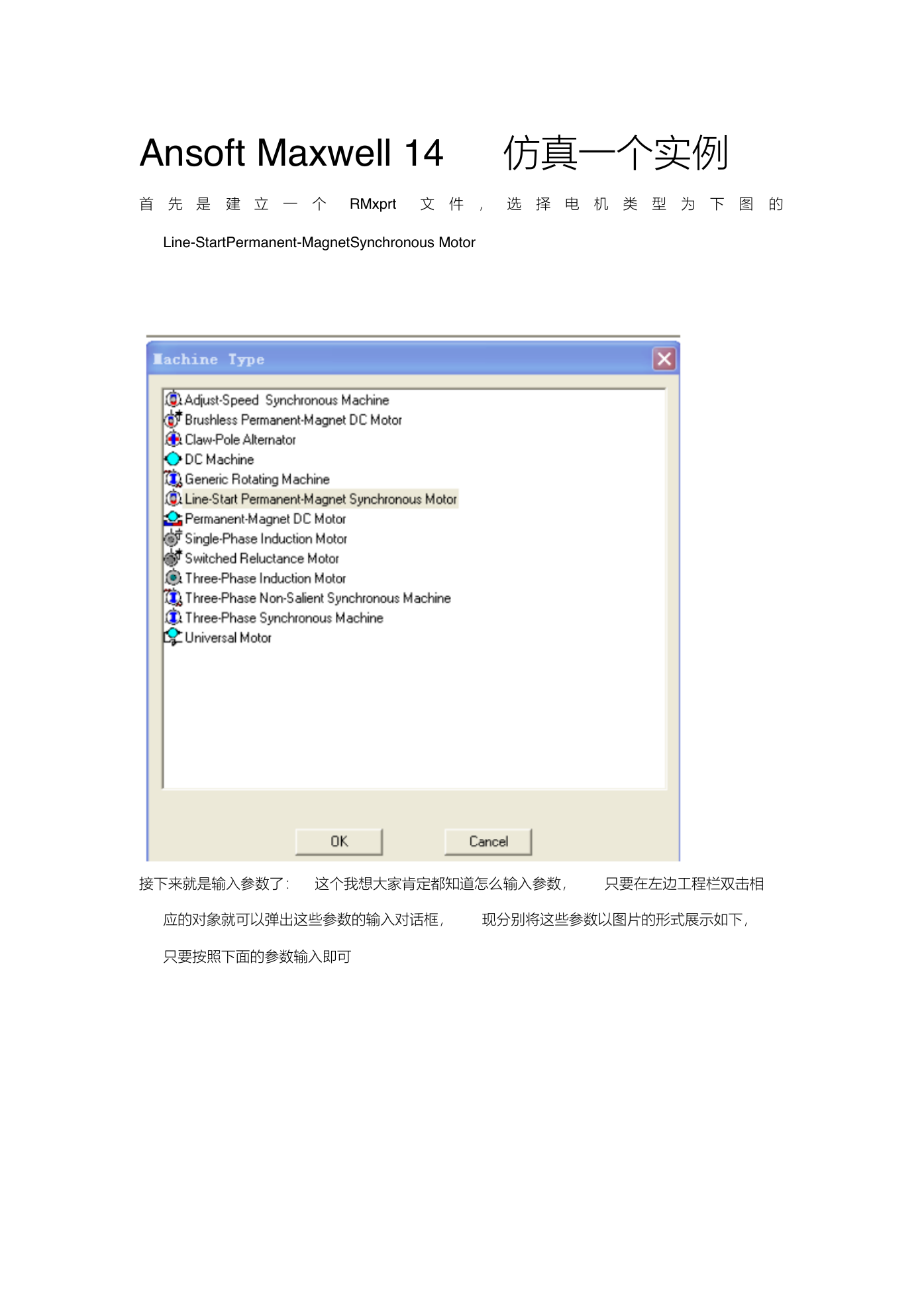

Ansoft Maxwell 14 仿真一个实例
首 先 是 建 立 一 个 RMxprt 文 件 ， 选 择 电 机 类 型 为 下 图 的
Line-StartPermanent-MagnetSynchronous Motor

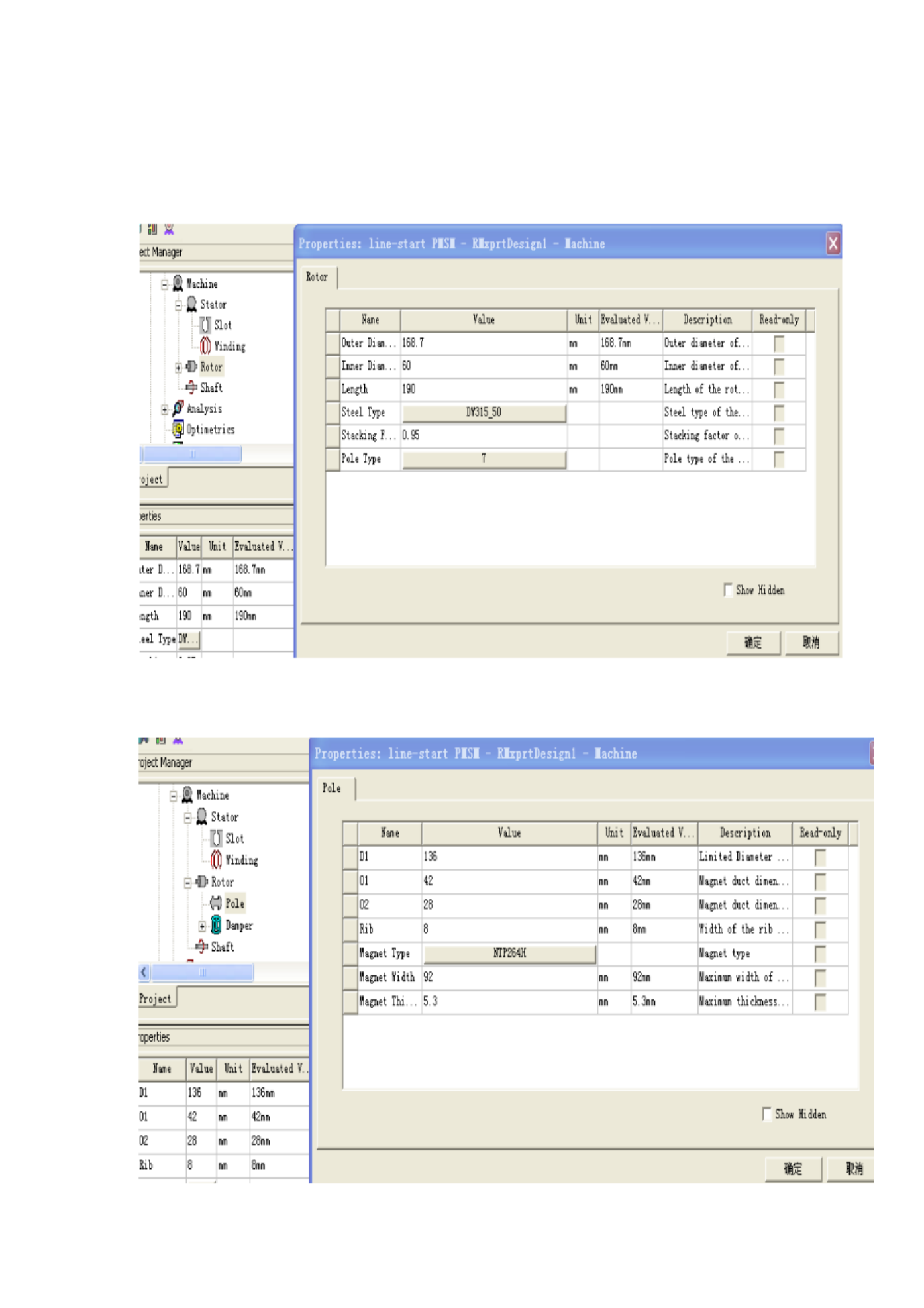

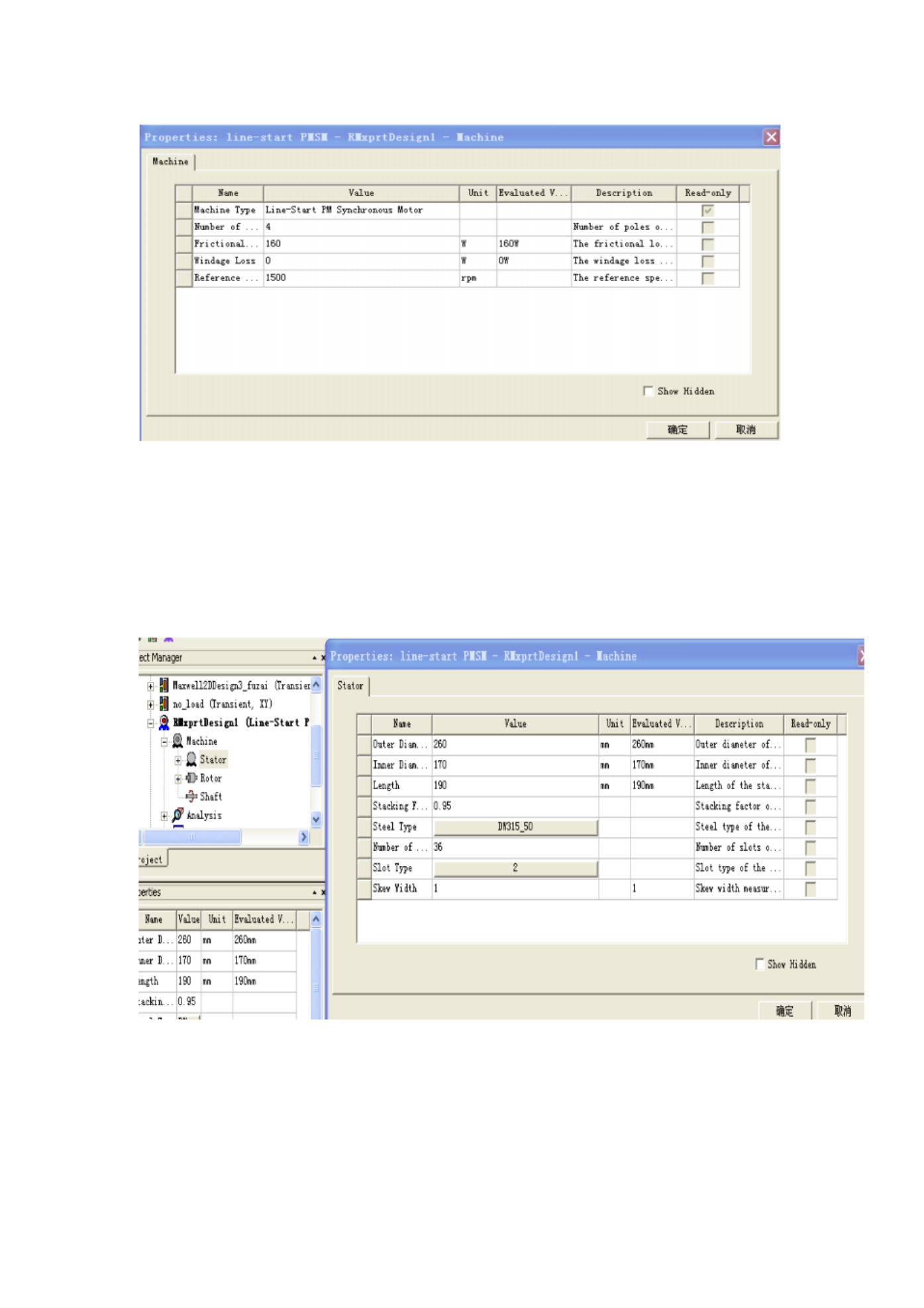

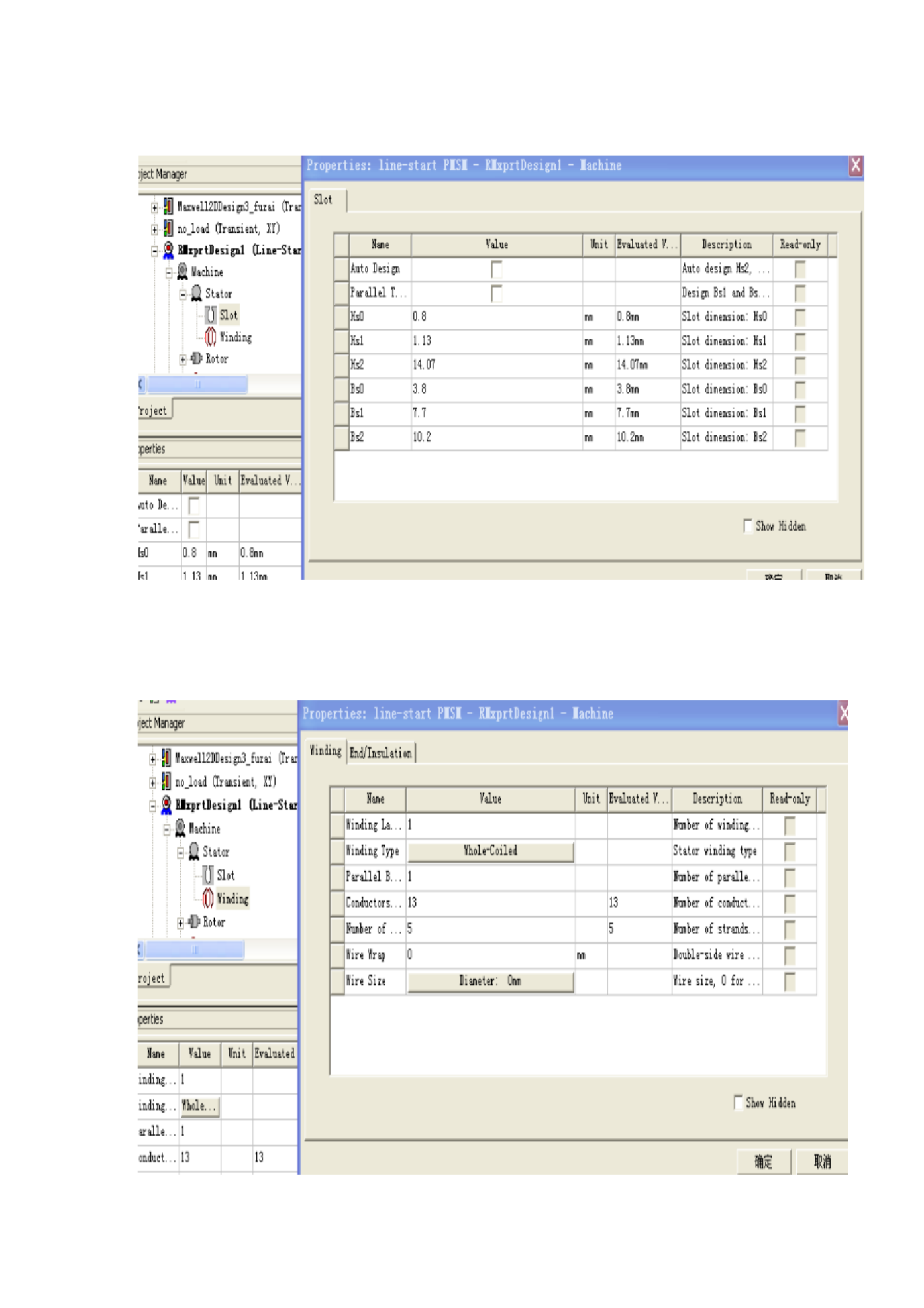

接下来就是输入参数了： 这个我想大家肯定都知道怎么输入参数，
只要在左边工程栏双击相
应的对象就可以弹出这些参数的输入对话框，
现分别将这些参数以图片的形式展示如下，
只要按照下面的参数输入即可

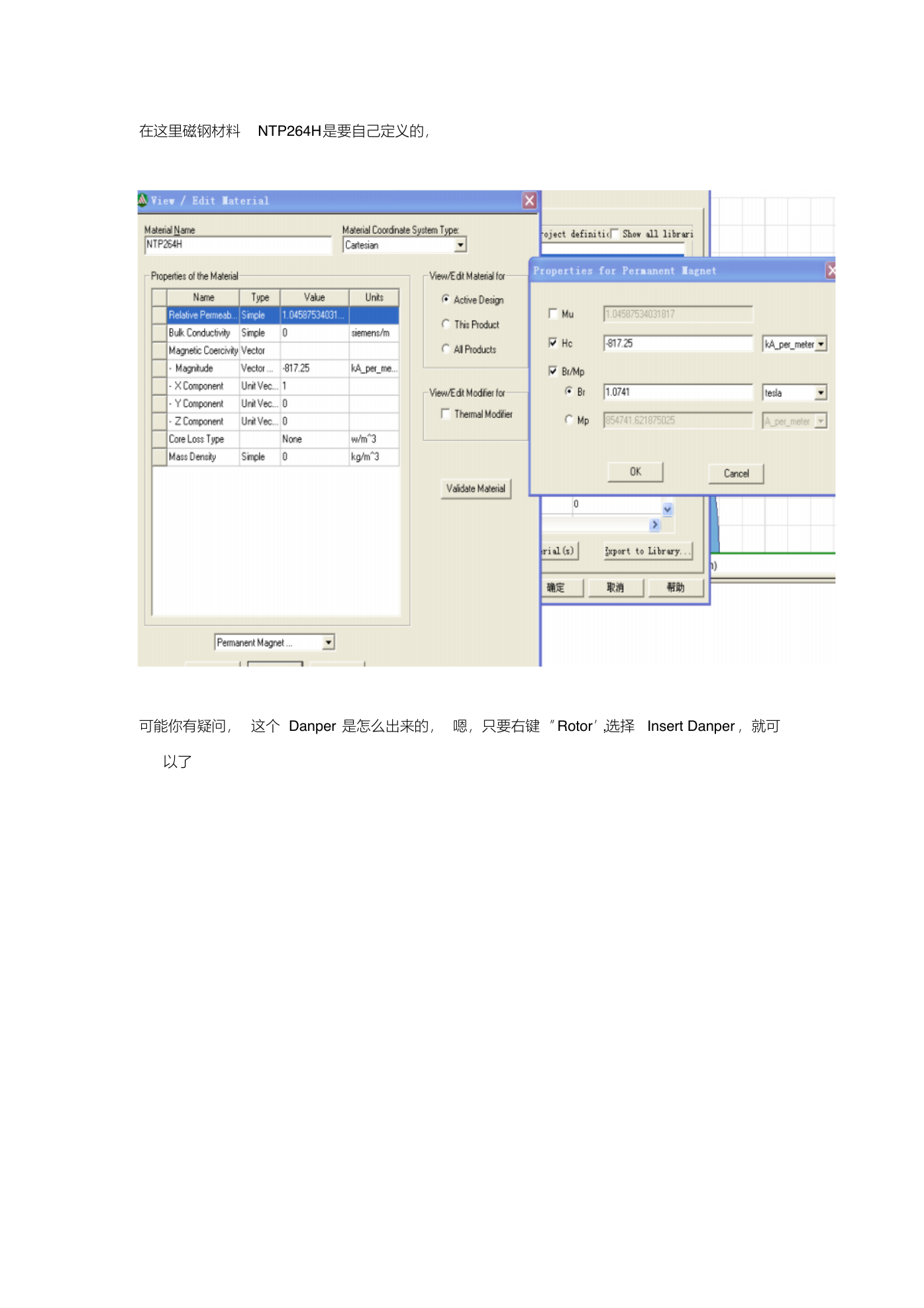

在这里磁钢材料 NTP264H是要自己定义的，

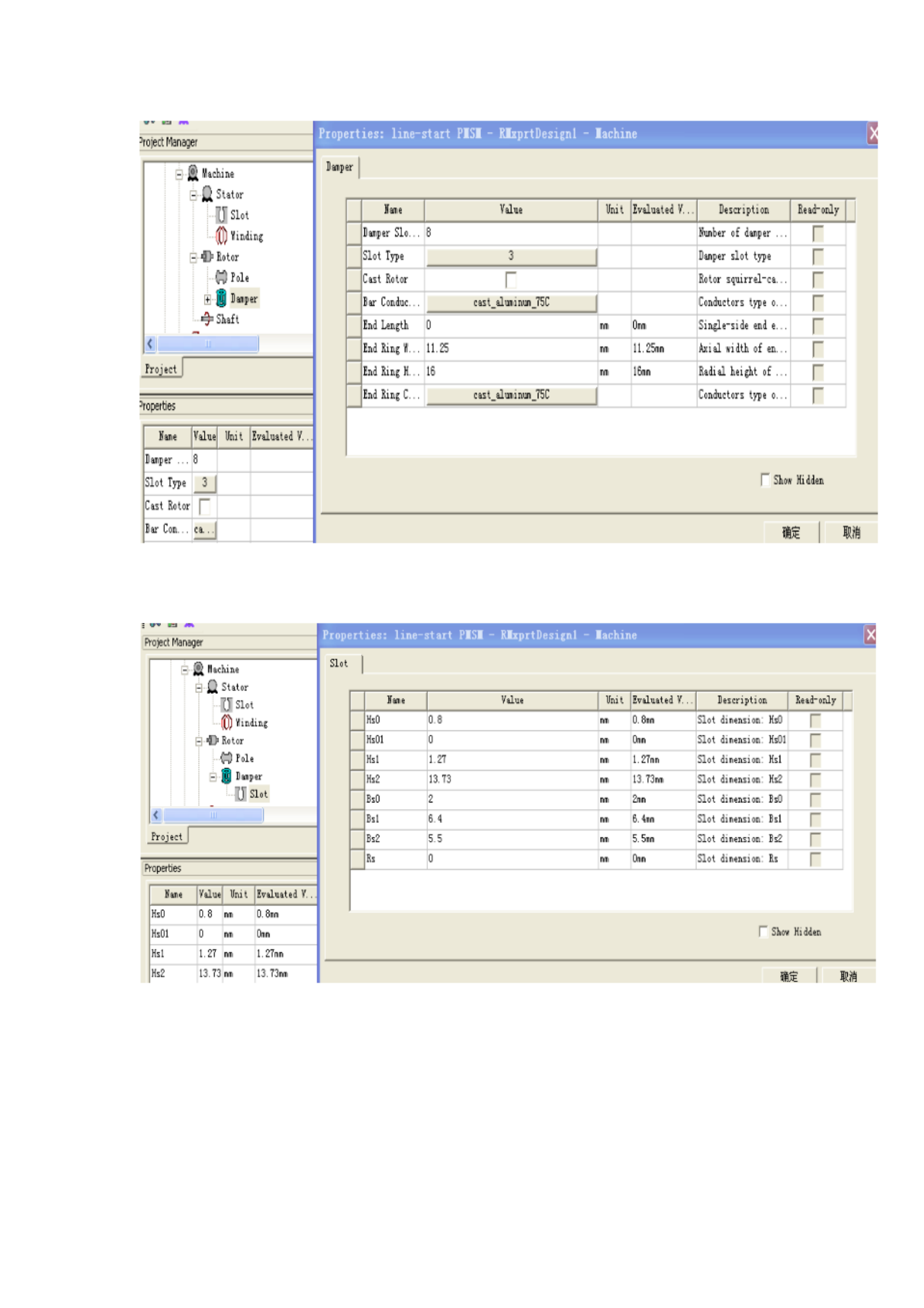

可能你有疑问， 这个 Danper 是怎么出来的， 嗯，只要右键 ”Rotor’ ,选择 Insert Danper ，就可
以了

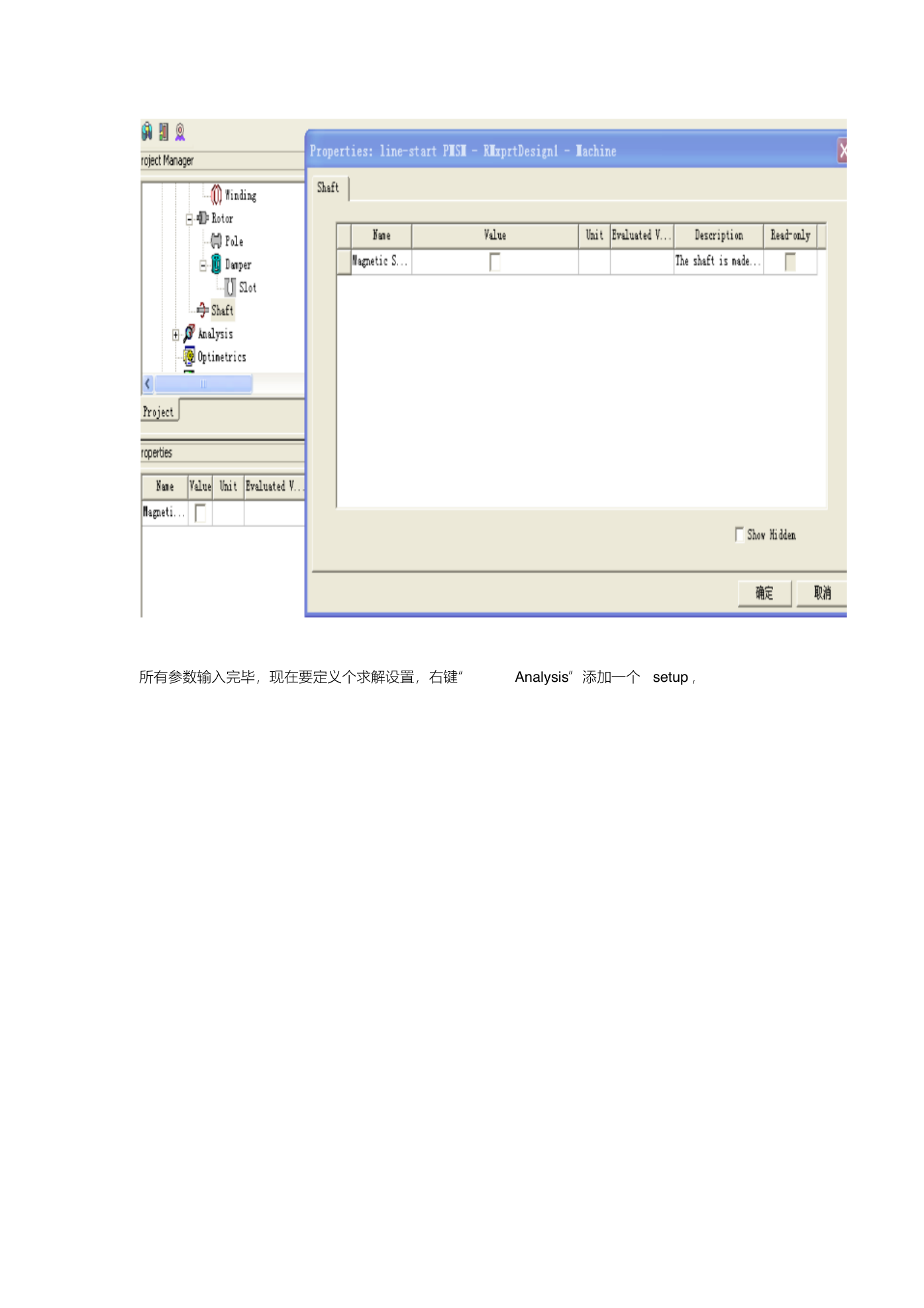

所有参数输入完毕，现在要定义个求解设置，右键“
Analysis”添加一个 setup ，

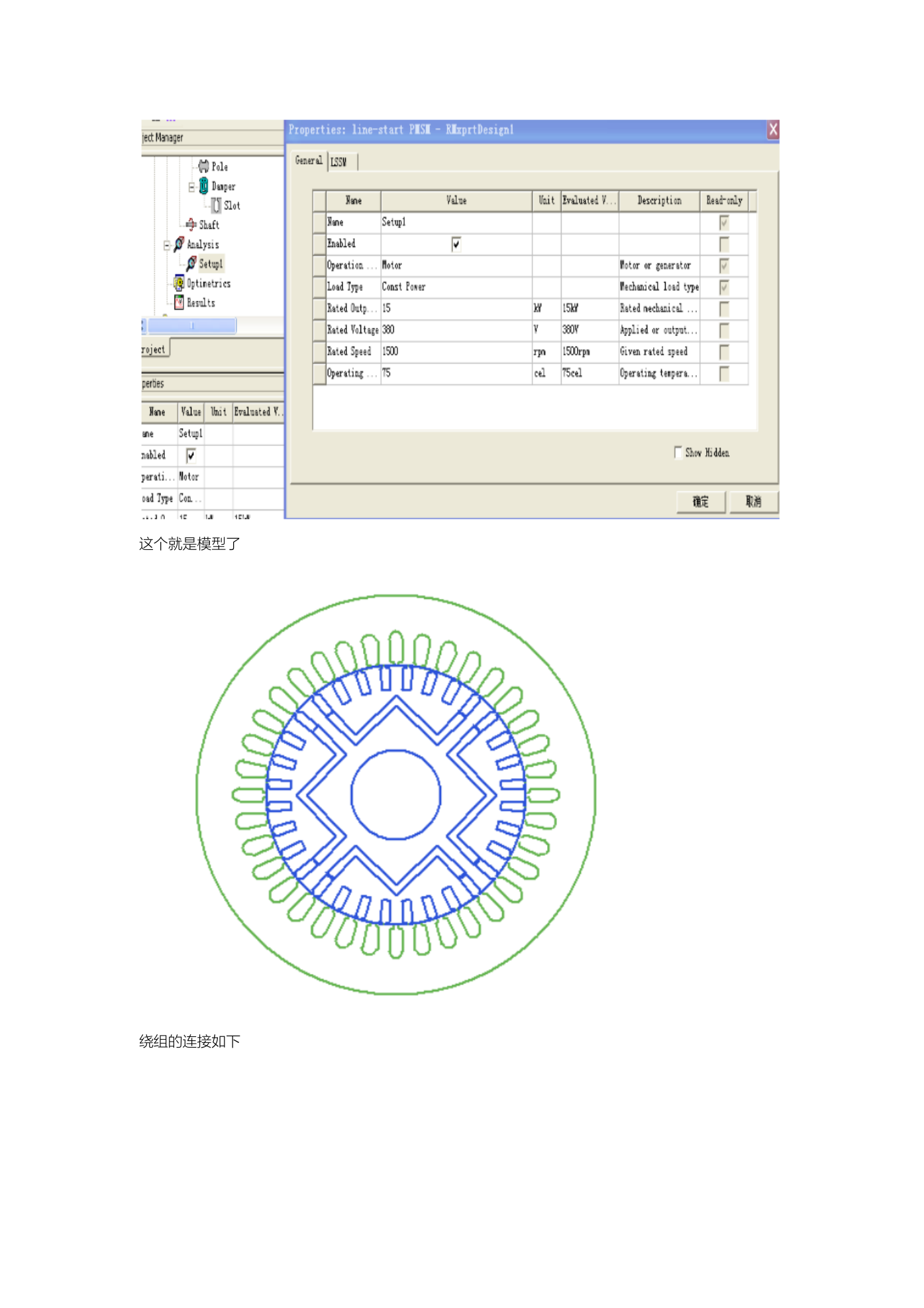

这个就是模型了
绕组的连接如下
