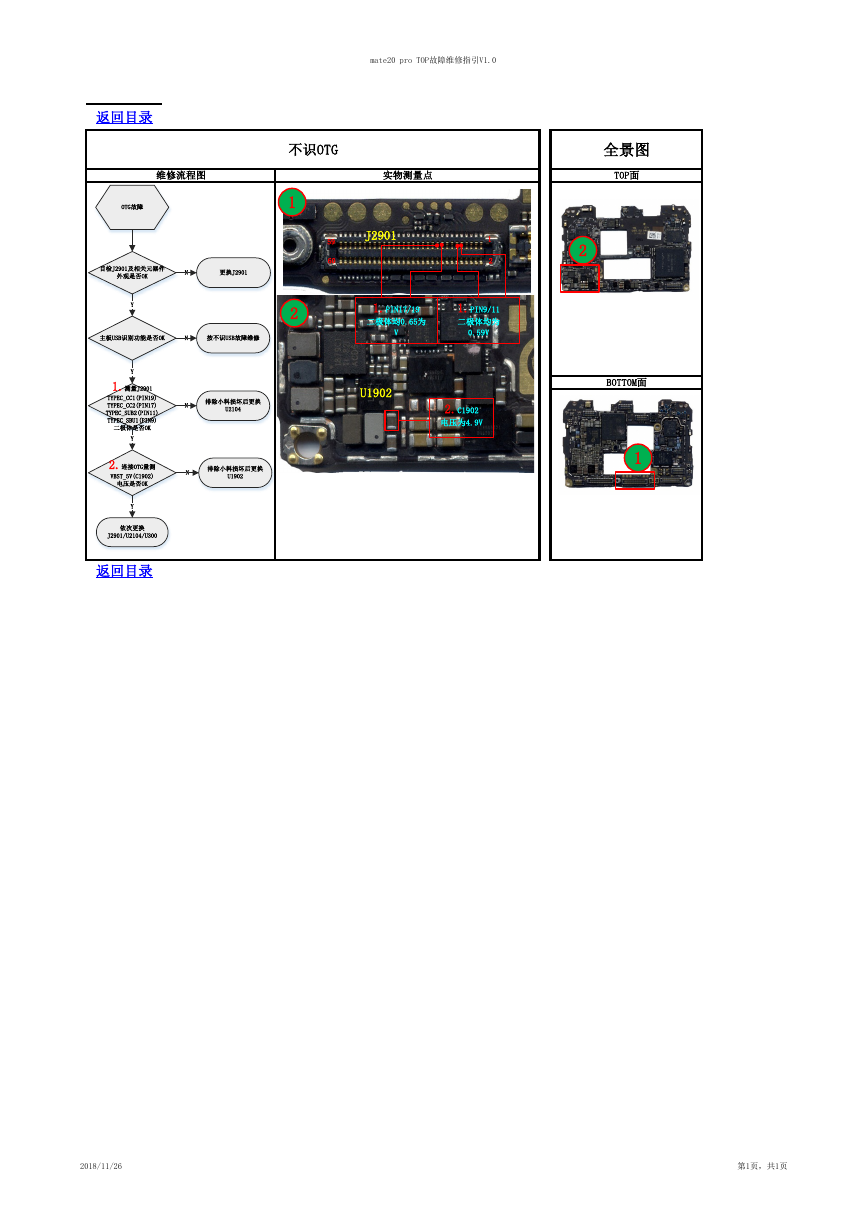

mate20 pro TOP故障维修指引V1.0 不识OTG 维修流程图 实物测量点 全景图 TOP面 返回目录 OTG故障 1 2 J2901 59 60 1 2 2 1.PIN17/19 二极体均0.65为 V 1.PIN9/11 二极体均为 0.59V U1902 2.C1902 电压为4.9V BOTTOM面 1 目检J2901及相关元器件 外观是否OK N 更换J2901 Y 主板USB识别功能是否OK N 按不识USB故障维修 N N 排除小料损坏后更换 U2104 排除小料损坏后更换 U1902 Y 1.测量J2901 TYPEC_CC1(PIN19) TYPEC_CC2(PIN17) TYPEC_SUB2(PIN11) TYPEC_SBU1(PIN9) 二极体是否OK Y 2.连接OTG量测 VBST_5V(C1902) 电压是否OK Y 依次更换 J2901/U2104/U300 返回目录 2018/11/26 第1页，共1页
