    GE Fanuc Automation GE Fanuc Automation Ethernet Training Course 以太网培训手册 Presented by GE Fanuc Shanghai Office
    Course Agenda 课程介绍 • • • Introduction to networks 计算机网络基本概 念 Introduction to Ethernet 以太网 简介 Introduction to TCP/IP TCP/IP协 议介绍 • GE Fanuc Ethernet products 介绍 GE Fanuc的以太网产品 • SGM Production and Office network concept SGM的生产网络 与办公网络
    What is a network? 什么是网络 • A network is some form of media which connects devices together 网络是通过某种传输介质将若干台计算机 设备连接起来的一种形式 • A network may be referred to as a 计算机网络可以分成以 下两种形式 • LAN - Local Area Network 局域 网 - 本地小区域内各台设备组成的网络 • WAN - Wide Area Network 广域 网 - 长距离(100公里以上)范围内的网络
    为什么可编程控制器用户要使用网络 • 连接物理上比较分散的设备 • 可编程控制器与输入输出模块 - 节省了大量电缆 • 允许可编程控制器共享信息 • 参与联锁控制, 汇报和处理信息, 参与故障诊断 • 便于高速地传送生产过程的数据信息到中央管理信息系统 • 生产运转周期, 生产数据, 报警信息 • 便于中央管理信息系统下发生产指令给各个生产设备 • 生产配方, 生产指令, 零部件计划 • 使得控制系统可构成主机热备份 • 可以实现远程编程
    网络7层模型的定义 • ISO(国际标准化组织)定义的OSI(开放系统互连)参考模型 包 含如下七个层次： 层次 7 6 5 4 3 2 1 主机 A 用户 应用层 表示层 会话层 运输层 网络层 数据链路层 物理层 应用层协议 表示层协议 会话层协议 运输层协议 网络层协议 数据链路层协议 物理层协议 物理层连接 (传输介质) 主机 B 用户 应用层 表示层 会话层 运输层 网络层 数据链路层 物理层

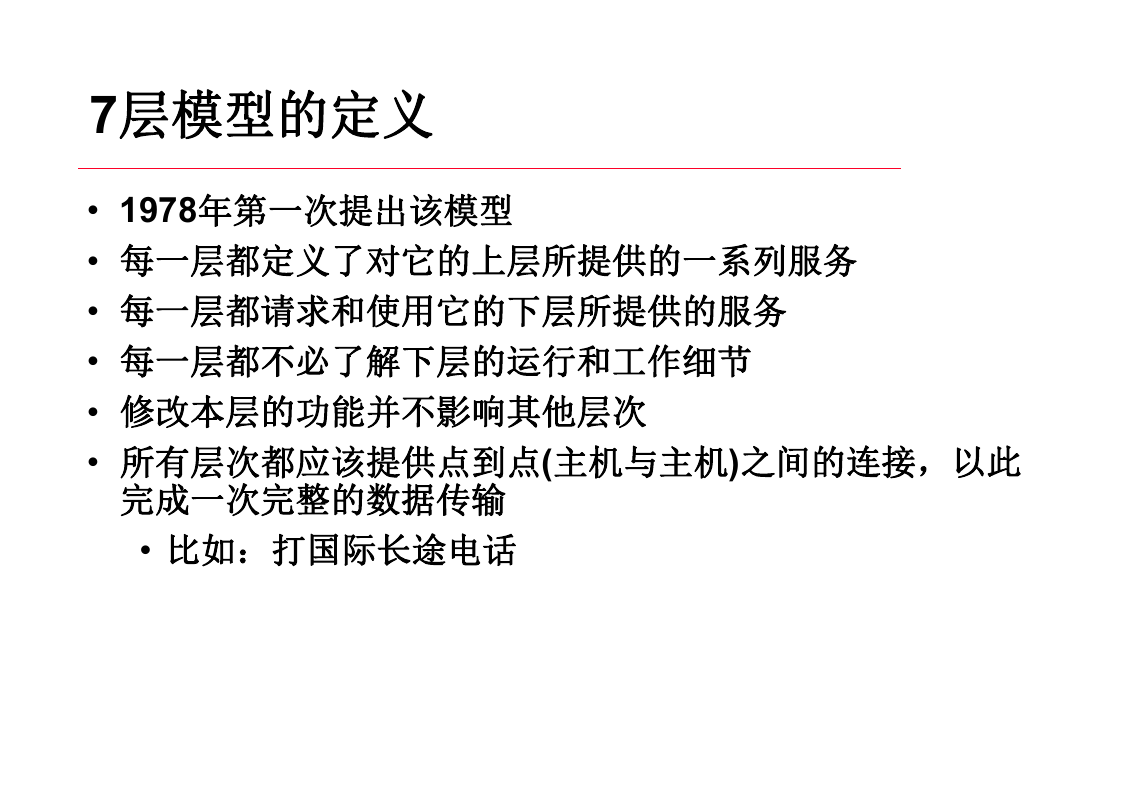

    7层模型的定义 • 1978年第一次提出该模型 • 每一层都定义了对它的上层所提供的一系列服务 • 每一层都请求和使用它的下层所提供的服务 • 每一层都不必了解下层的运行和工作细节 • 修改本层的功能并不影响其他层次 • 所有层次都应该提供点到点(主机与主机)之间的连接，以此 完成一次完整的数据传输 • 比如：打国际长途电话
    Layer 1 第一层：物理层 Physical Layer 物理层 • Cable/media, connectors, topology, signal levels 定义了 传输介质的种类、连接器、拓补结构、信号幅值 • Responsible for sending a bit of data from one device to another device 担负着将组成数据信息的位串从一个站 发送至另一个站的任务 • Includes the physical link (cable and connectors) and the electronics necessary to modulate the link 包含传输 介质、连接器以及必要的信号调制电路

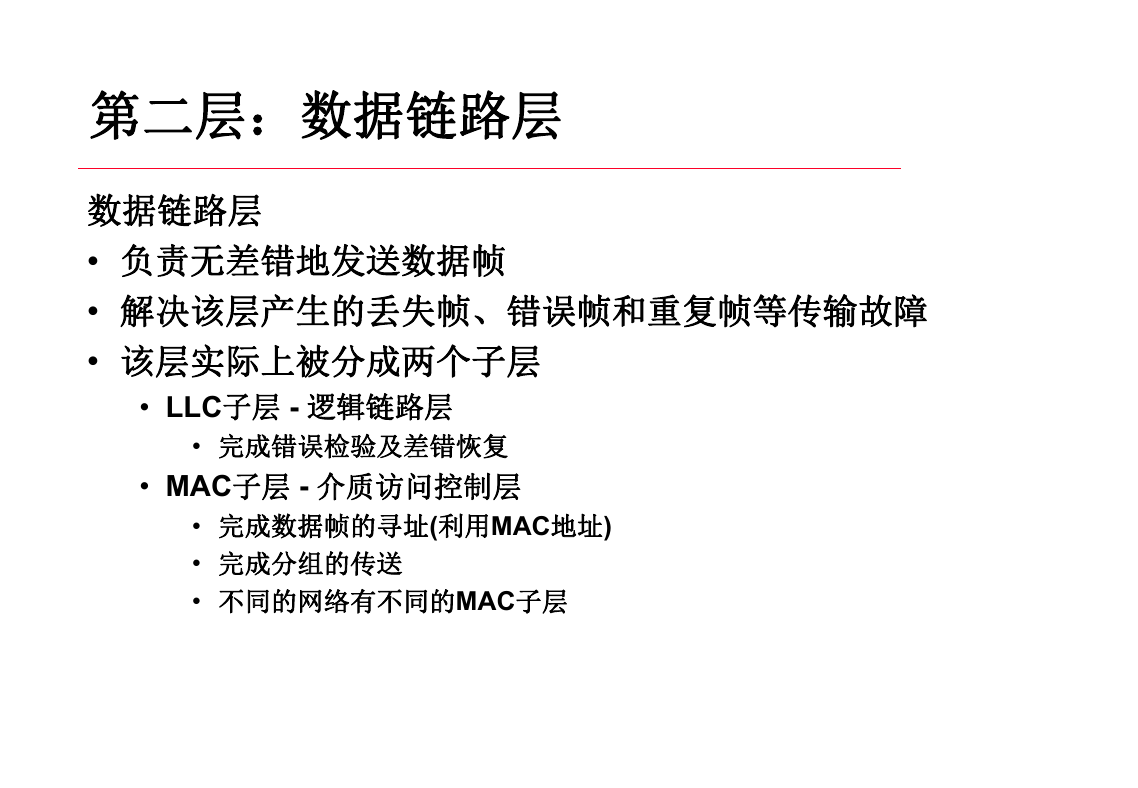

    第二层：数据链路层 数据链路层 • 负责无差错地发送数据帧 • 解决该层产生的丢失帧、错误帧和重复帧等传输故障 • 该层实际上被分成两个子层 • LLC子层 - 逻辑链路层 • 完成错误检验及差错恢复 • MAC子层 - 介质访问控制层 • 完成数据帧的寻址(利用MAC地址) • 完成分组的传送 • 不同的网络有不同的MAC子层
