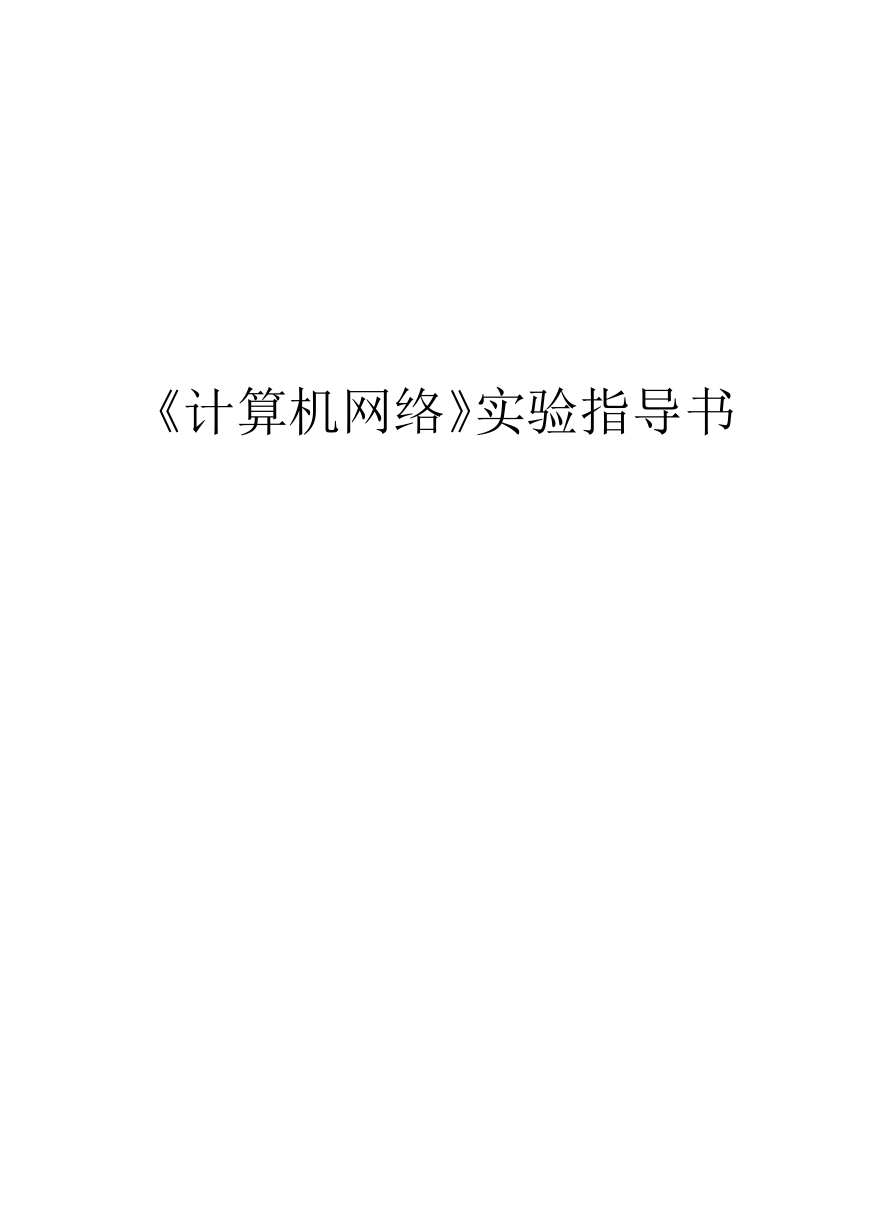

《计算机网络》实验指导书

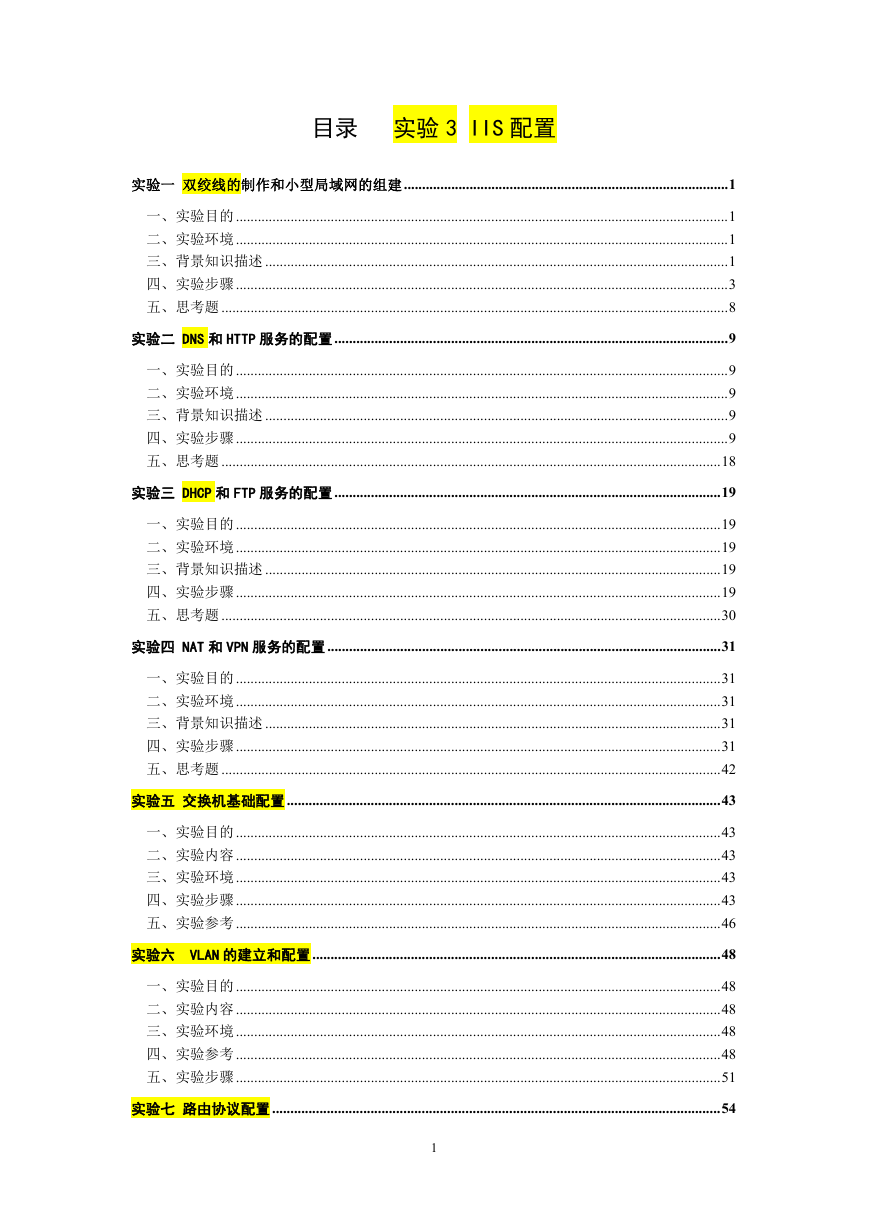

目录 实验 3 IIS 配置
实验一 双绞线的制作和小型局域网的组建.........................................................................................1
一、实验目的.......................................................................................................................................1
二、实验环境.......................................................................................................................................1
三、背景知识描述 ...............................................................................................................................1
四、实验步骤.......................................................................................................................................3
五、思考题 ...........................................................................................................................................8
实验二 DNS 和 HTTP 服务的配置............................................................................................................9
一、实验目的.......................................................................................................................................9
二、实验环境.......................................................................................................................................9
三、背景知识描述 ...............................................................................................................................9
四、实验步骤.......................................................................................................................................9
五、思考题 .........................................................................................................................................18
实验三 DHCP 和 FTP 服务的配置..........................................................................................................19
一、实验目的.....................................................................................................................................19
二、实验环境.....................................................................................................................................19
三、背景知识描述 .............................................................................................................................19
四、实验步骤.....................................................................................................................................19
五、思考题 .........................................................................................................................................30
实验四 NAT 和 VPN 服务的配置............................................................................................................31
一、实验目的.....................................................................................................................................31
二、实验环境.....................................................................................................................................31
三、背景知识描述 .............................................................................................................................31
四、实验步骤.....................................................................................................................................31
五、思考题 .........................................................................................................................................42
实验五 交换机基础配置 .......................................................................................................................43
一、实验目的.....................................................................................................................................43
二、实验内容.....................................................................................................................................43
三、实验环境.....................................................................................................................................43
四、实验步骤.....................................................................................................................................43
五、实验参考.....................................................................................................................................46
实验六 VLAN 的建立和配置................................................................................................................48
一、实验目的.....................................................................................................................................48
二、实验内容.....................................................................................................................................48
三、实验环境.....................................................................................................................................48
四、实验参考.....................................................................................................................................48
五、实验步骤.....................................................................................................................................51
实验七 路由协议配置 ...........................................................................................................................54
1
一、实验目的.....................................................................................................................................54
二、实验内容.....................................................................................................................................54
三、实验环境.....................................................................................................................................54
四、实验参考.....................................................................................................................................54
五、实验步骤.....................................................................................................................................56
实验八 构建无线局域网 .......................................................................................................................58
一、实验目的.....................................................................................................................................58
二、实验内容.....................................................................................................................................58
三、实验环境.....................................................................................................................................58
四、实验步骤.....................................................................................................................................58
五、实验参考.....................................................................................................................................63
实验九 构建部门级局域网 A ................................................................................................................65
一、实验目的.....................................................................................................................................65
二、实验内容.....................................................................................................................................65
三、实验环境.....................................................................................................................................65
四、实验步骤.....................................................................................................................................65
实验十 构建部门级局域网 B ................................................................................................................71
一、实验目的.....................................................................................................................................71
二、实验内容.....................................................................................................................................71
三、实验环境.....................................................................................................................................71
四、实验步骤.....................................................................................................................................71
实验十一 构建企业级交换网络 ...........................................................................................................78
一、实验目的.....................................................................................................................................78
二、实验内容.....................................................................................................................................78
三、实验环境.....................................................................................................................................78
四、实验步骤.....................................................................................................................................78
2

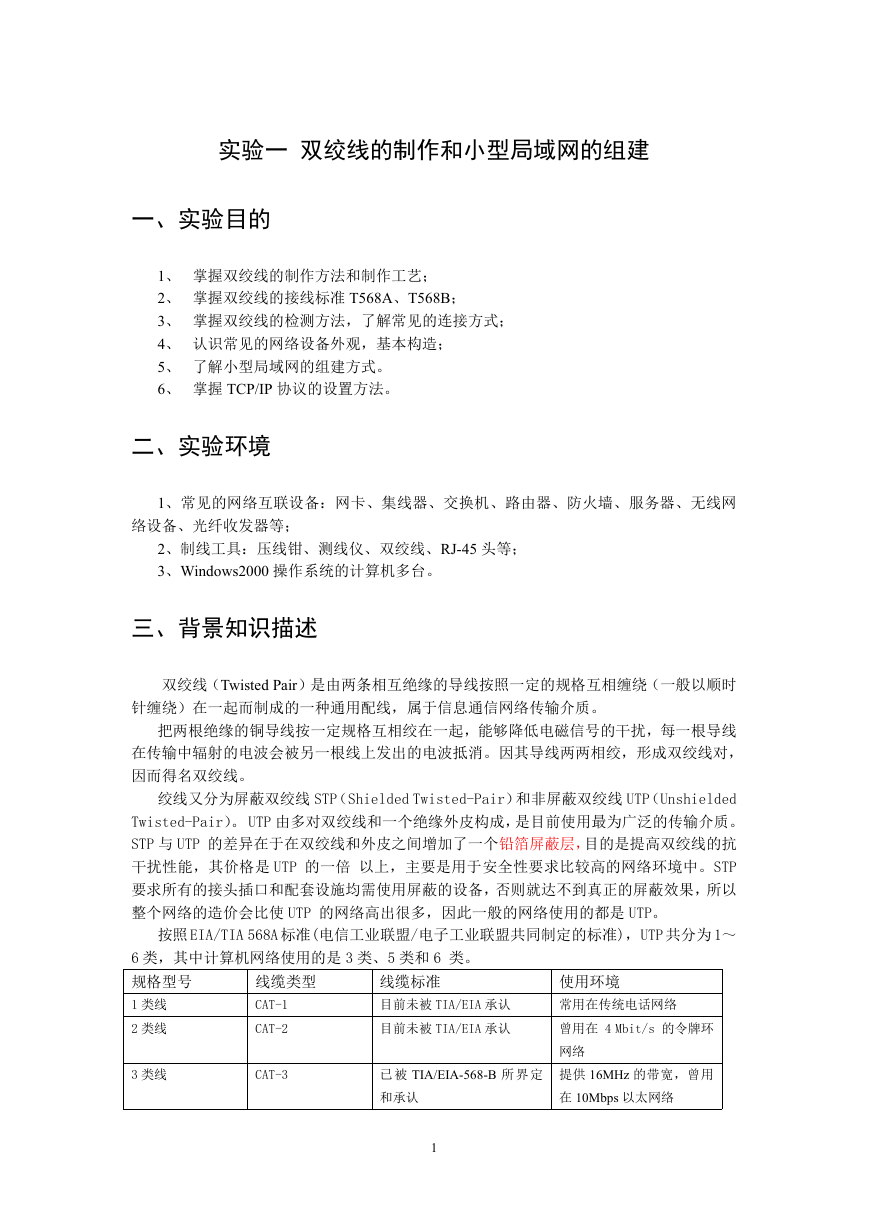

实验一 双绞线的制作和小型局域网的组建
一、实验目的
1、 掌握双绞线的制作方法和制作工艺;
2、 掌握双绞线的接线标准 T568A、T568B;
3、 掌握双绞线的检测方法,了解常见的连接方式;
4、 认识常见的网络设备外观,基本构造;
5、 了解小型局域网的组建方式。
6、 掌握 TCP/IP 协议的设置方法。
二、实验环境
1、常见的网络互联设备:网卡、集线器、交换机、路由器、防火墙、服务器、无线网
络设备、光纤收发器等;
2、制线工具:压线钳、测线仪、双绞线、RJ-45 头等;
3、Windows2000 操作系统的计算机多台。
三、背景知识描述
双绞线(Twisted Pair)是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以顺时
针缠绕)在一起而制成的一种通用配线,属于信息通信网络传输介质。
把两根绝缘的铜导线按一定规格互相绞在一起,能够降低电磁信号的干扰,每一根导线
在传输中辐射的电波会被另一根线上发出的电波抵消。因其导线两两相绞,形成双绞线对,
因而得名双绞线。
绞线又分为屏蔽双绞线 STP(Shielded Twisted-Pair)和非屏蔽双绞线 UTP(Unshielded
Twisted-Pair)。 UTP 由多对双绞线和一个绝缘外皮构成,是目前使用最为广泛的传输介质。
STP 与 UTP 的差异在于在双绞线和外皮之间增加了一个铅箔屏蔽层,目的是提高双绞线的抗
干扰性能,其价格是 UTP 的一倍 以上,主要是用于安全性要求比较高的网络环境中。STP
要求所有的接头插口和配套设施均需使用屏蔽的设备,否则就达不到真正的屏蔽效果,所以
整个网络的造价会比使 UTP 的网络高出很多,因此一般的网络使用的都是 UTP。
按照 EIA/TIA 568A 标准(电信工业联盟/电子工业联盟共同制定的标准),UTP 共分为 1~
6 类,其中计算机网络使用的是 3 类、5 类和 6 类。
规格型号
线缆类型
线缆标准
使用环境
1 类线
2 类线
3 类线
CAT-1
CAT-2
CAT-3
目前未被 TIA/EIA 承认
常用在传统电话网络
目前未被 TIA/EIA 承认
曾用在 4 Mbit/s 的令牌环
已 被 TIA/EIA-568-B 所 界 定
和承认
网络
提供 16MHz 的带宽,曾用
在 10Mbps 以太网络
1
4 类线
5 类线
CAT-4
CAT-5
超 5 类线
CAT-5e
6 类线
CAT-6
目前未被 TIA/EIA 承认
已 被 TIA/EIA-568-B 所 界 定
和承认
已 被 TIA/EIA-568-B 所 界 定
和承认
已 被 TIA/EIA-568-B 所 界 定
和承认
表 1-1-1 双绞线类型
提供 20MHz 的带宽,曾用
在 16 Mbit/s 的令牌环网络
并提供 100MHz 的带宽,常
用在快速(100 Mbit/s)以
太网中
提供 100MHz 的带宽,常用
在 快 速 以 太 网 及 千 兆
(1Gbit/s)以太网中
提 供 250MHz 的 带 宽 , 比
CAT-5 与 CAT-5e 高出一倍
半

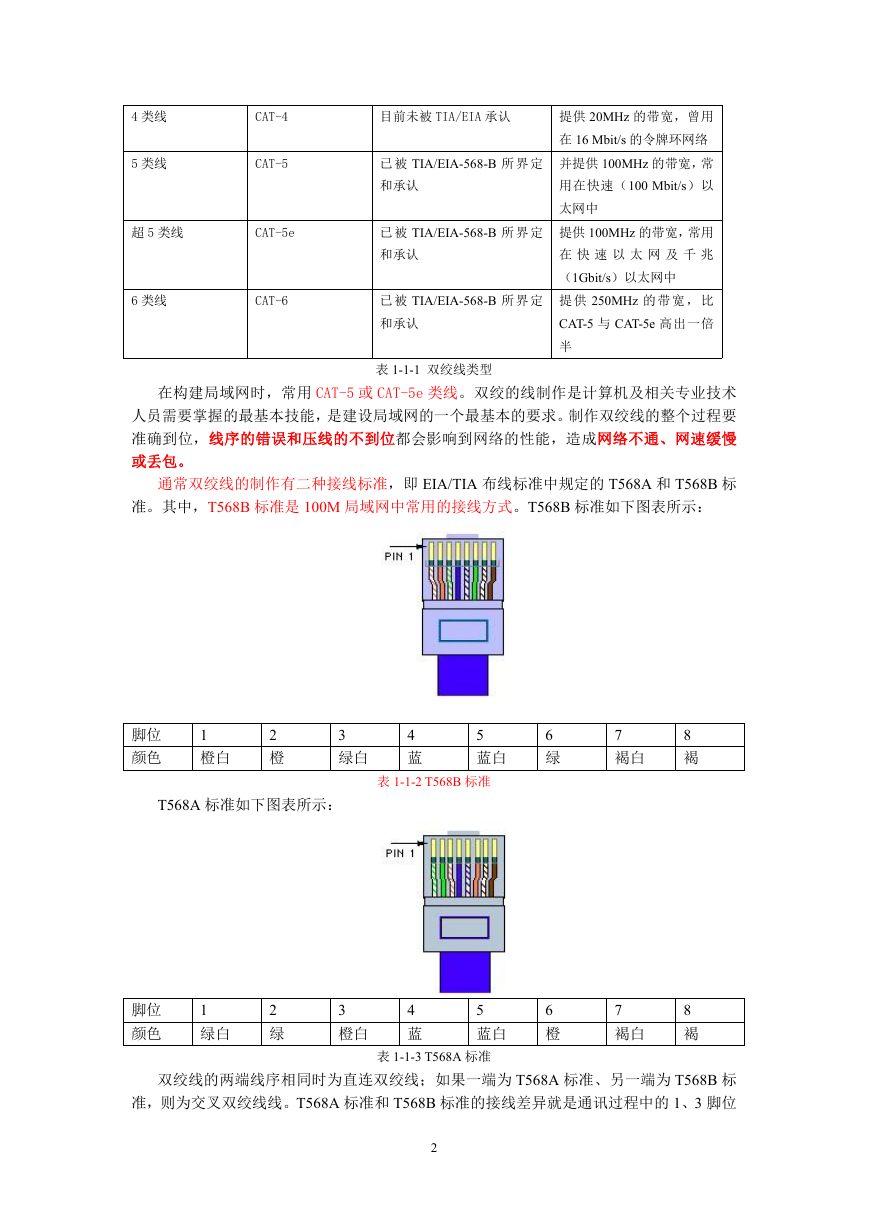

在构建局域网时,常用 CAT-5 或 CAT-5e 类线。双绞的线制作是计算机及相关专业技术
人员需要掌握的最基本技能,是建设局域网的一个最基本的要求。制作双绞线的整个过程要
准确到位,线序的错误和压线的不到位都会影响到网络的性能,造成网络不通、网速缓慢
或丢包。
通常双绞线的制作有二种接线标准,即 EIA/TIA 布线标准中规定的 T568A 和 T568B 标
准。其中,T568B 标准是 100M 局域网中常用的接线方式。T568B 标准如下图表所示:
脚位
颜色
1
橙白
2
橙
3
绿白
4
蓝
5
蓝白
6
绿
7
褐白
8
褐
T568A 标准如下图表所示:
表 1-1-2 T568B 标准
脚位
颜色
1
绿白
2
绿
3
橙白
4
蓝
5
蓝白
6
橙
7
褐白
8
褐
双绞线的两端线序相同时为直连双绞线;如果一端为 T568A 标准、另一端为 T568B 标
准,则为交叉双绞线线。T568A 标准和 T568B 标准的接线差异就是通讯过程中的 1、3 脚位
表 1-1-3 T568A 标准
2
和 2、6 脚位交叉。如果网络设备的接口是 MDI(介质相关接口),它们的接线方式要采用
交叉双绞线,如果是 MDIX(介质非相关接口)与 MDIX 或 MDIX 与 MDI 接口的网络设备
相连,则可使用直连线,常见的网络设备接线方式如下。
交换机 MDIX
交换机 MDI
集线器
计算机
路由器
计算机
路由器
交换机 MDIX
交换机 MDI
集线器
交叉
交叉
直连
N/A
直连
交叉
交叉
直连
N/A
直连
直连
直连
交叉
直连
交叉
表 1-1-4 常见网络设备接线方式
N/A
N/A
直连
交叉
直连
直连
直连
交叉
直连
交叉
四、实验步骤
1、 常见的网络设备或图片,以实物或图片的形式展示各种网络设备;
PCI 网卡
无线网卡
PCMICA 无线网卡
USB 无线网卡
交换机
路由器
防火墙
无线接入点 AP
3

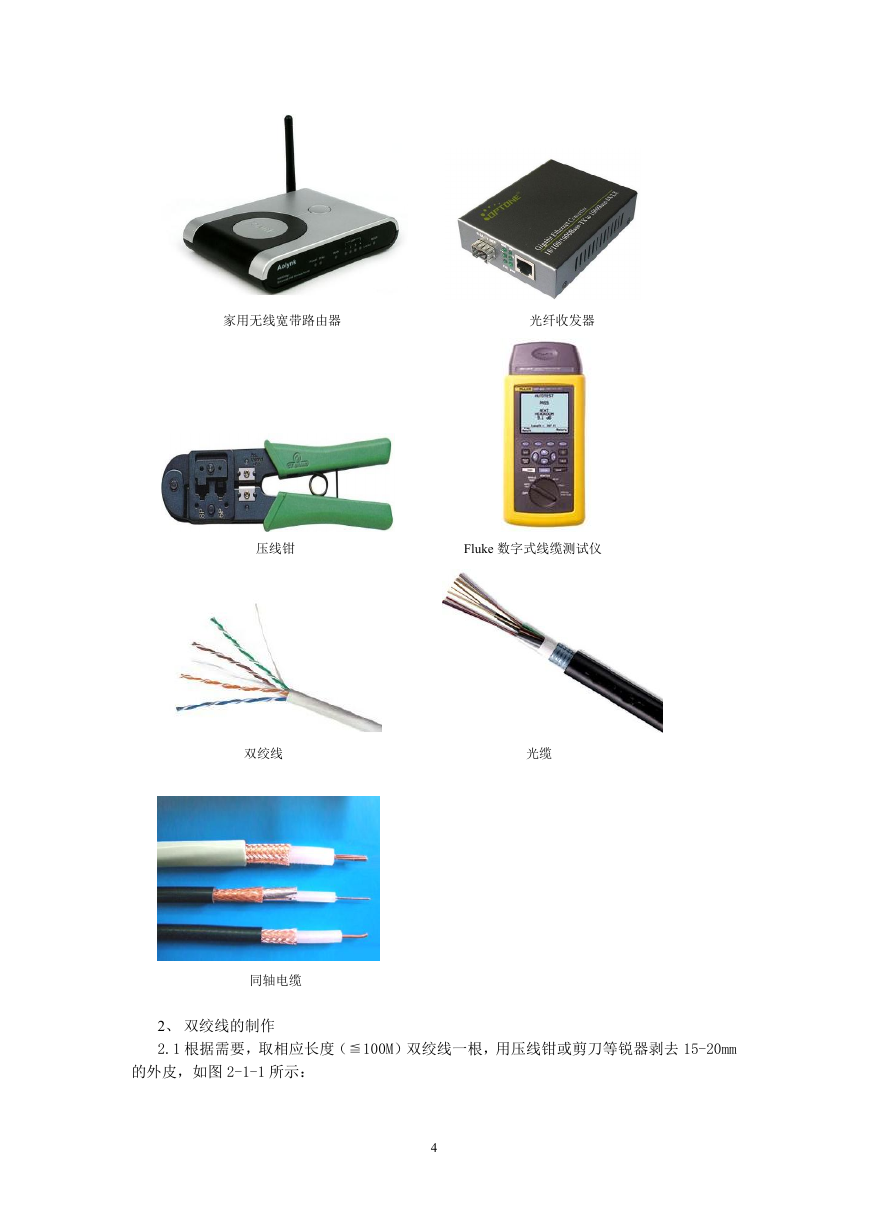

家用无线宽带路由器
光纤收发器
压线钳
Fluke 数字式线缆测试仪
双绞线
光缆
同轴电缆
2、 双绞线的制作
2.1 根据需要,取相应长度(≦100M)双绞线一根,用压线钳或剪刀等锐器剥去 15-20mm
的外皮,如图 2-1-1 所示:
4

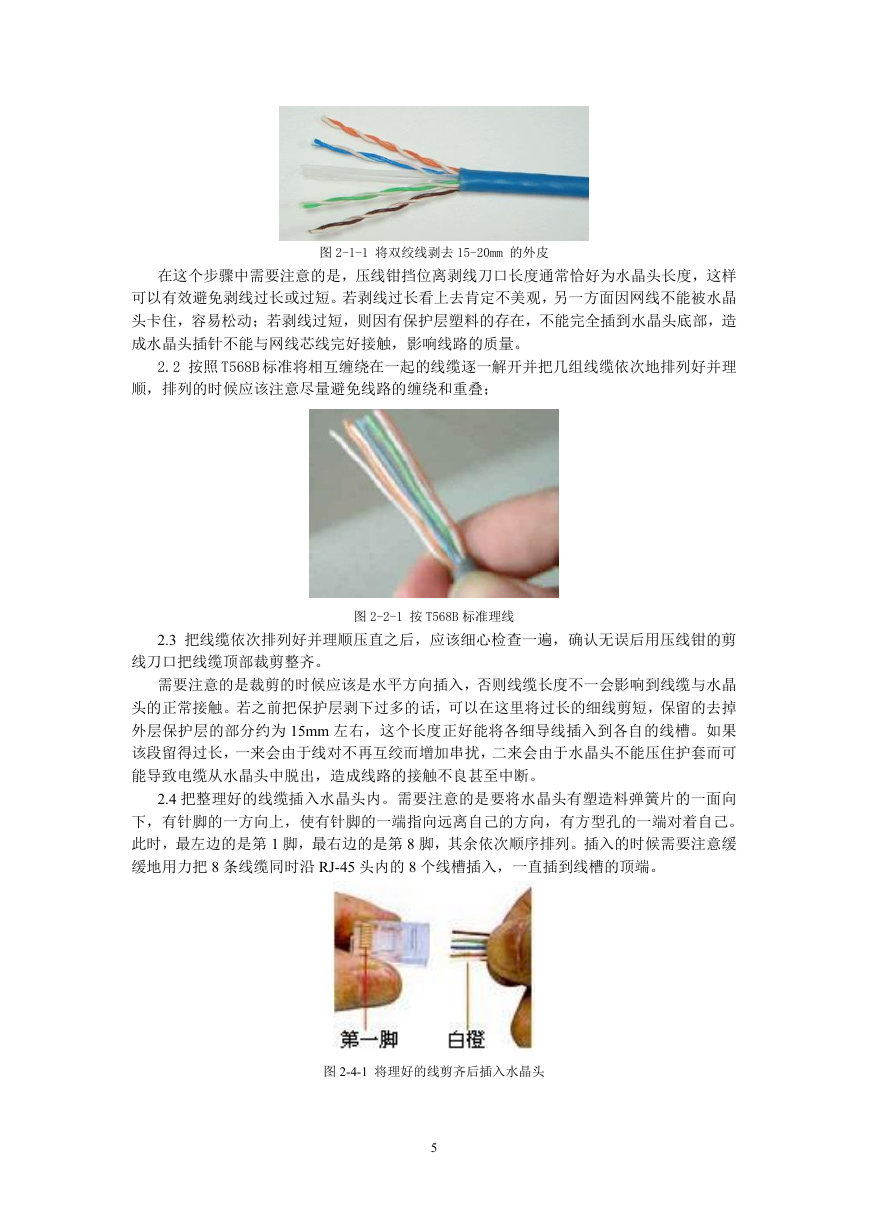

图 2-1-1 将双绞线剥去 15-20mm 的外皮
在这个步骤中需要注意的是,压线钳挡位离剥线刀口长度通常恰好为水晶头长度,这样
可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观,另一方面因网线不能被水晶
头卡住,容易松动;若剥线过短,则因有保护层塑料的存在,不能完全插到水晶头底部,造
成水晶头插针不能与网线芯线完好接触,影响线路的质量。
2.2 按照 T568B 标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理
顺,排列的时候应该注意尽量避免线路的缠绕和重叠;
2.3 把线缆依次排列好并理顺压直之后,应该细心检查一遍,确认无误后用压线钳的剪
图 2-2-1 按 T568B 标准理线
线刀口把线缆顶部裁剪整齐。
需要注意的是裁剪的时候应该是水平方向插入,否则线缆长度不一会影响到线缆与水晶
头的正常接触。若之前把保护层剥下过多的话,可以在这里将过长的细线剪短,保留的去掉
外层保护层的部分约为 15mm 左右,这个长度正好能将各细导线插入到各自的线槽。如果
该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可
能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。
2.4 把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向
下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己。
此时,最左边的是第 1 脚,最右边的是第 8 脚,其余依次顺序排列。插入的时候需要注意缓
缓地用力把 8 条线缆同时沿 RJ-45 头内的 8 个线槽插入,一直插到线槽的顶端。
图 2-4-1 将理好的线剪齐后插入水晶头
