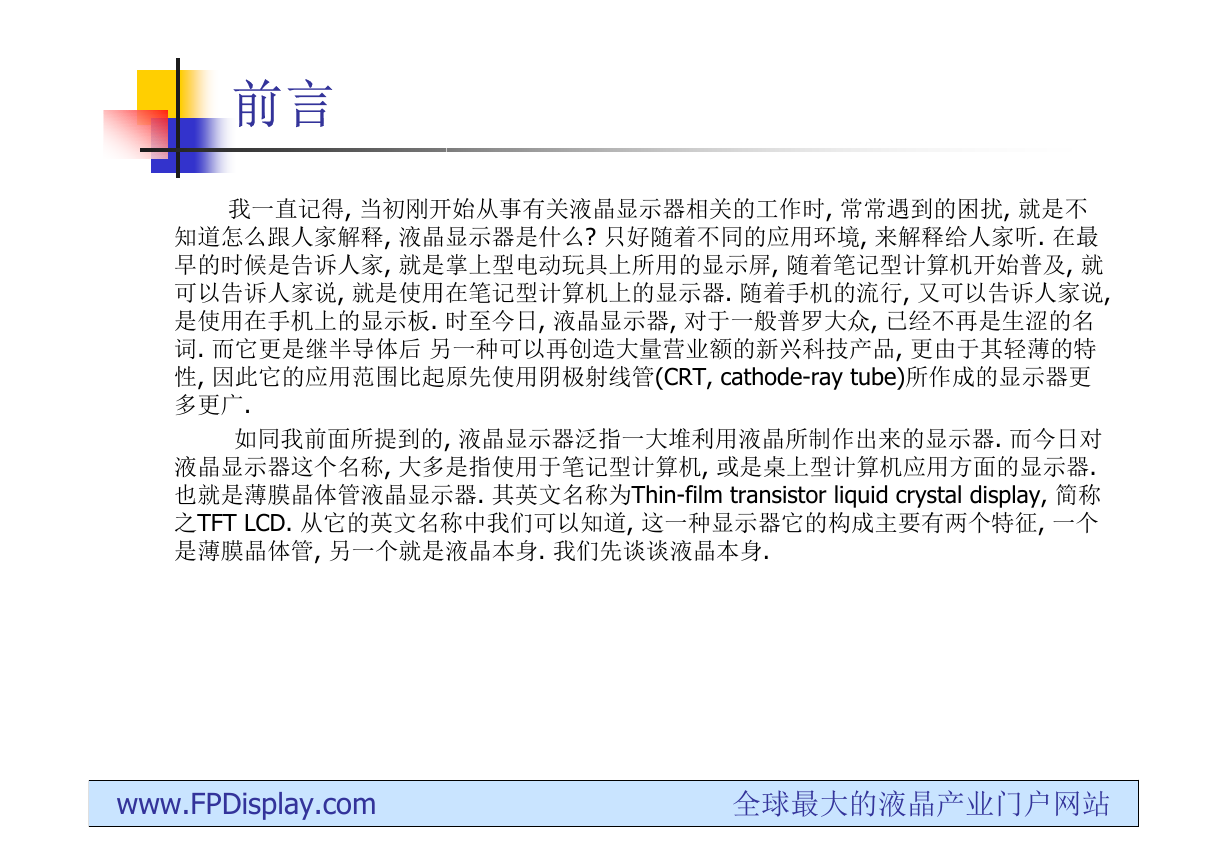

前言我一直记得, 当初刚开始从事有关液晶显示器相关的工作时, 常常遇到的困扰, 就是不知道怎么跟人家解释, 液晶显示器是什么? 只好随着不同的应用环境, 来解释给人家听. 在最早的时候是告诉人家, 就是掌上型电动玩具上所用的显示屏, 随着笔记型计算机开始普及, 就可以告诉人家说, 就是使用在笔记型计算机上的显示器. 随着手机的流行, 又可以告诉人家说, 是使用在手机上的显示板. 时至今日, 液晶显示器, 对于一般普罗大众, 已经不再是生涩的名词. 而它更是继半导体后另一种可以再创造大量营业额的新兴科技产品, 更由于其轻薄的特性, 因此它的应用范围比起原先使用阴极射线管(CRT, cathode-ray tube)所作成的显示器更多更广. 如同我前面所提到的, 液晶显示器泛指一大堆利用液晶所制作出来的显示器. 而今日对液晶显示器这个名称, 大多是指使用于笔记型计算机, 或是桌上型计算机应用方面的显示器. 也就是薄膜晶体管液晶显示器. 其英文名称为Thin-film transistor liquid crystal display, 简称之TFT LCD. 从它的英文名称中我们可以知道, 这一种显示器它的构成主要有两个特征, 一个是薄膜晶体管, 另一个就是液晶本身. 我们先谈谈液晶本身. www.FPDisplay.com 全球最大的液晶产业门户网站 2

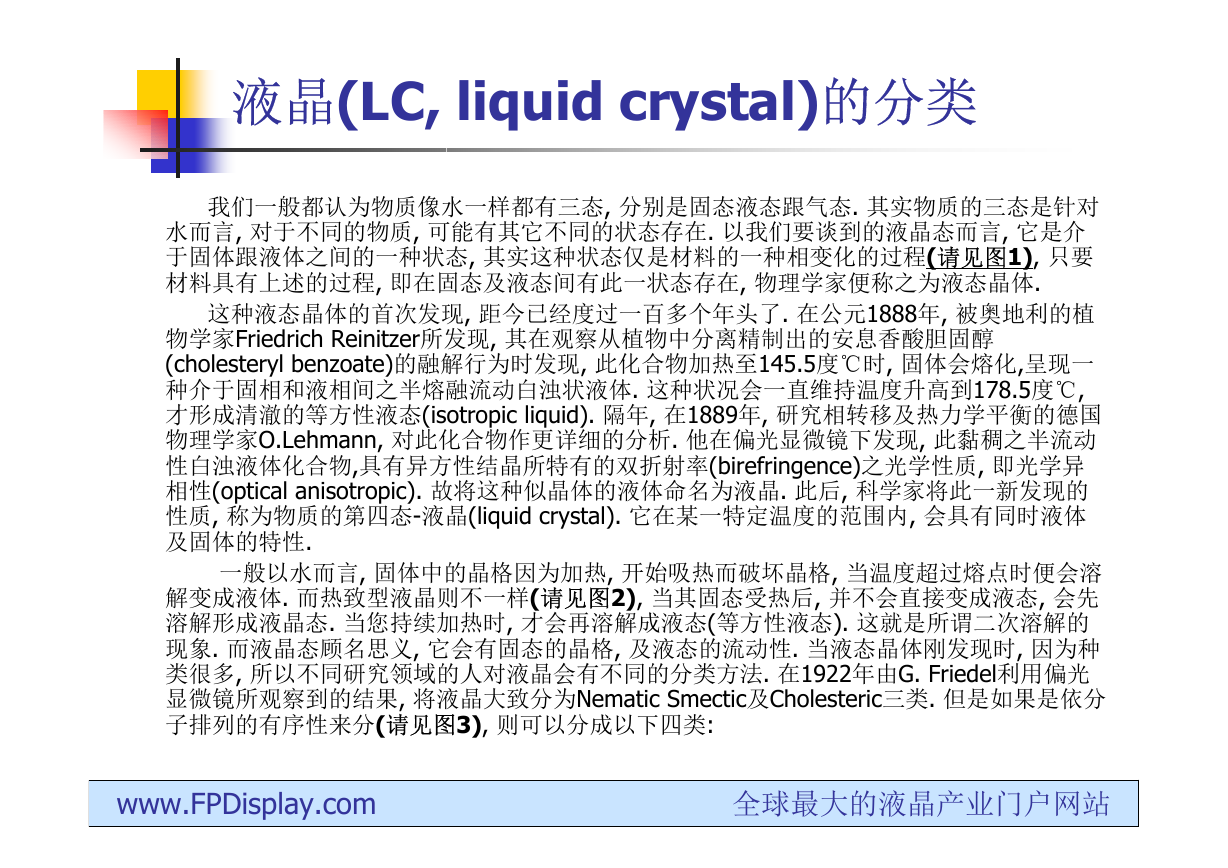

液晶(LC, liquid crystal)的分类我们一般都认为物质像水一样都有三态, 分别是固态液态跟气态. 其实物质的三态是针对水而言, 对于不同的物质, 可能有其它不同的状态存在. 以我们要谈到的液晶态而言, 它是介于固体跟液体之间的一种状态, 其实这种状态仅是材料的一种相变化的过程(请见图1), 只要材料具有上述的过程, 即在固态及液态间有此一状态存在, 物理学家便称之为液态晶体. 这种液态晶体的首次发现, 距今已经度过一百多个年头了. 在公元1888年, 被奥地利的植物学家Friedrich Reinitzer所发现, 其在观察从植物中分离精制出的安息香酸胆固醇 (cholesteryl benzoate)的融解行为时发现, 此化合物加热至145.5度℃时, 固体会熔化,呈现一种介于固相和液相间之半熔融流动白浊状液体. 这种状况会一直维持温度升高到178.5度℃, 才形成清澈的等方性液态(isotropic liquid). 隔年, 在1889年, 研究相转移及热力学平衡的德国物理学家O.Lehmann, 对此化合物作更详细的分析. 他在偏光显微镜下发现, 此黏稠之半流动性白浊液体化合物,具有异方性结晶所特有的双折射率(birefringence)之光学性质, 即光学异相性(optical anisotropic). 故将这种似晶体的液体命名为液晶. 此后, 科学家将此一新发现的性质, 称为物质的第四态-液晶(liquid crystal). 它在某一特定温度的范围内, 会具有同时液体及固体的特性. 一般以水而言, 固体中的晶格因为加热, 开始吸热而破坏晶格, 当温度超过熔点时便会溶解变成液体. 而热致型液晶则不一样(请见图2), 当其固态受热后, 并不会直接变成液态, 会先溶解形成液晶态. 当您持续加热时, 才会再溶解成液态(等方性液态). 这就是所谓二次溶解的现象. 而液晶态顾名思义, 它会有固态的晶格, 及液态的流动性. 当液态晶体刚发现时, 因为种类很多, 所以不同研究领域的人对液晶会有不同的分类方法. 在1922年由G. Friedel利用偏光显微镜所观察到的结果, 将液晶大致分为Nematic Smectic及Cholesteric三类. 但是如果是依分子排列的有序性来分(请见图3), 则可以分成以下四类: www.FPDisplay.com 全球最大的液晶产业门户网站 3

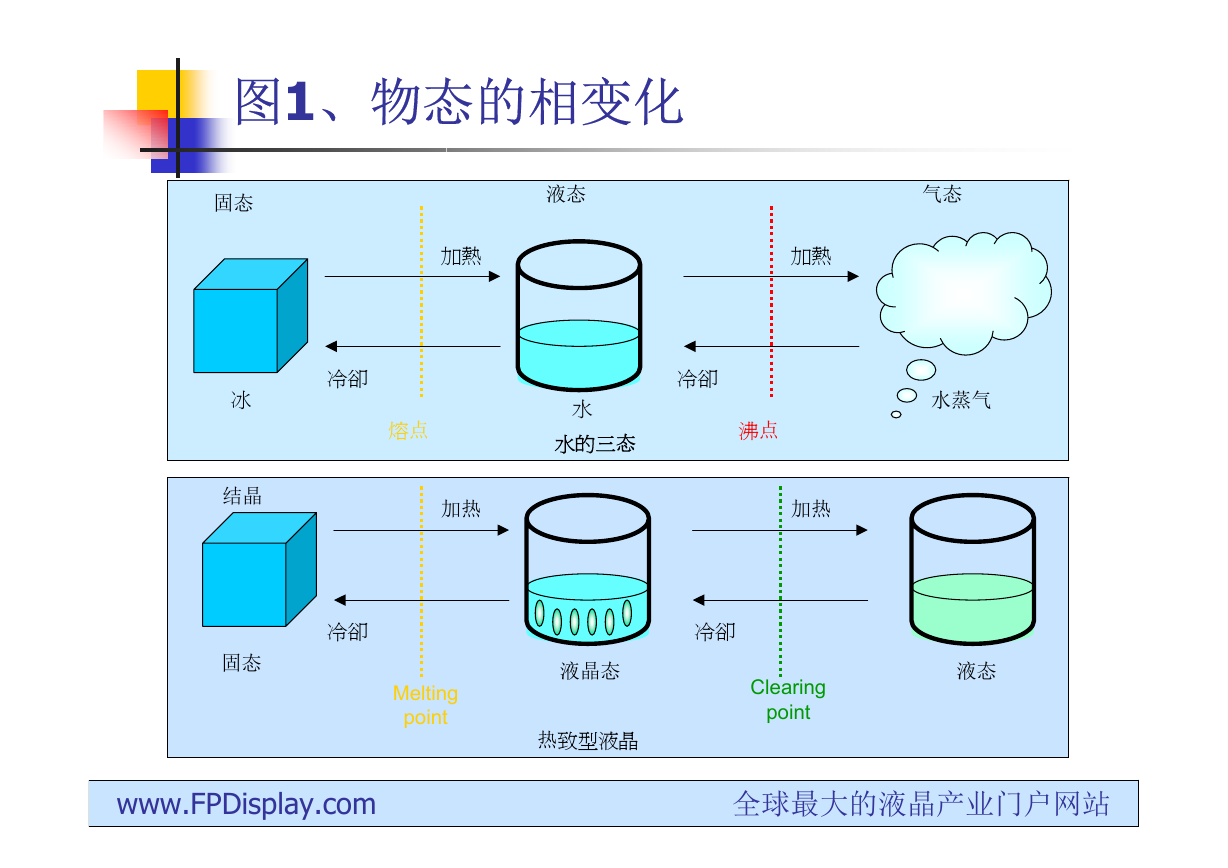

图1、物态的相变化固态冰结晶液态气态加熱加熱冷卻熔点冷卻沸点水水的三态水蒸气加热加热冷卻固态 Melting point 液晶态热致型液晶冷卻 Clearing point 液态 www.FPDisplay.com 全球最大的液晶产业门户网站 4

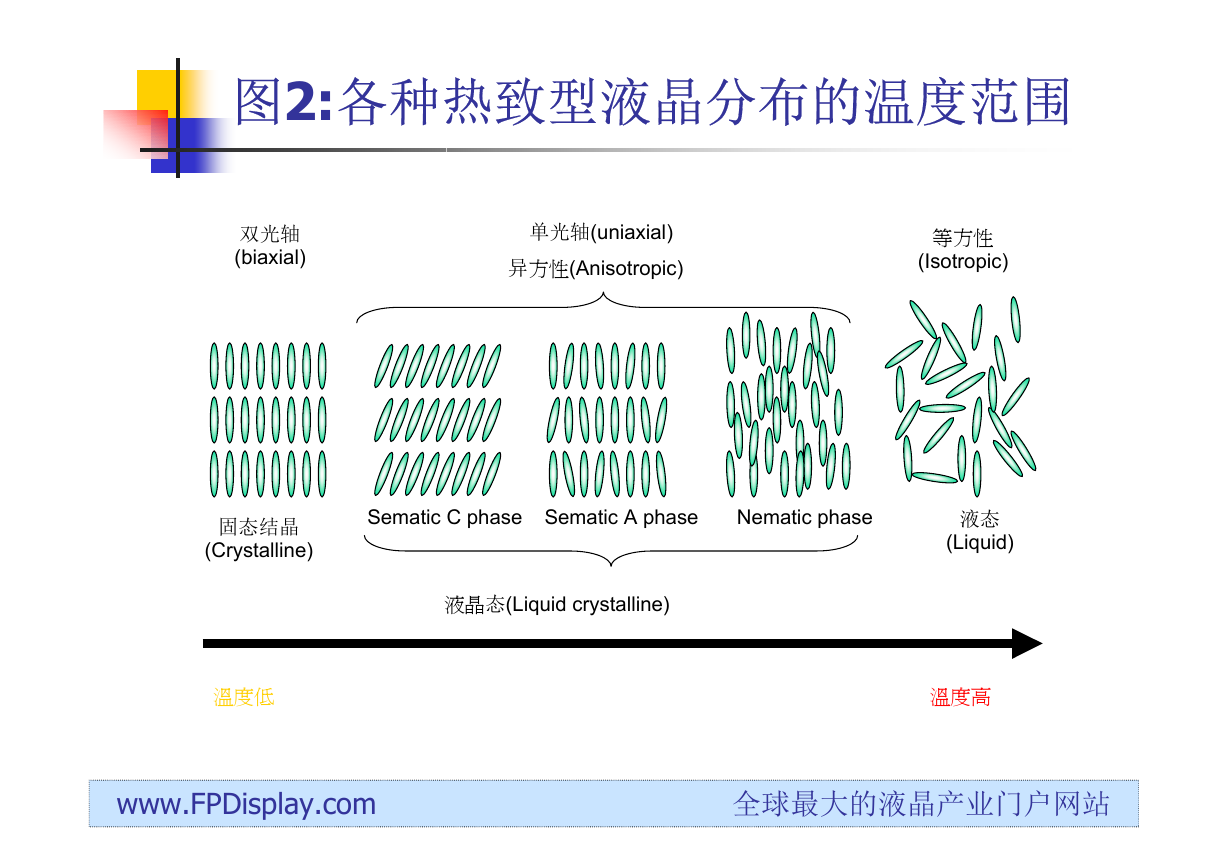

图2:各种热致型液晶分布的温度范围双光轴 (biaxial) 单光轴(uniaxial) 异方性(Anisotropic) 等方性 (Isotropic) 固态结晶 (Crystalline) 溫度低 Sematic C phase Sematic A phase Nematic phase 液晶态(Liquid crystalline) 液态 (Liquid) 溫度高 www.FPDisplay.com 全球最大的液晶产业门户网站 5

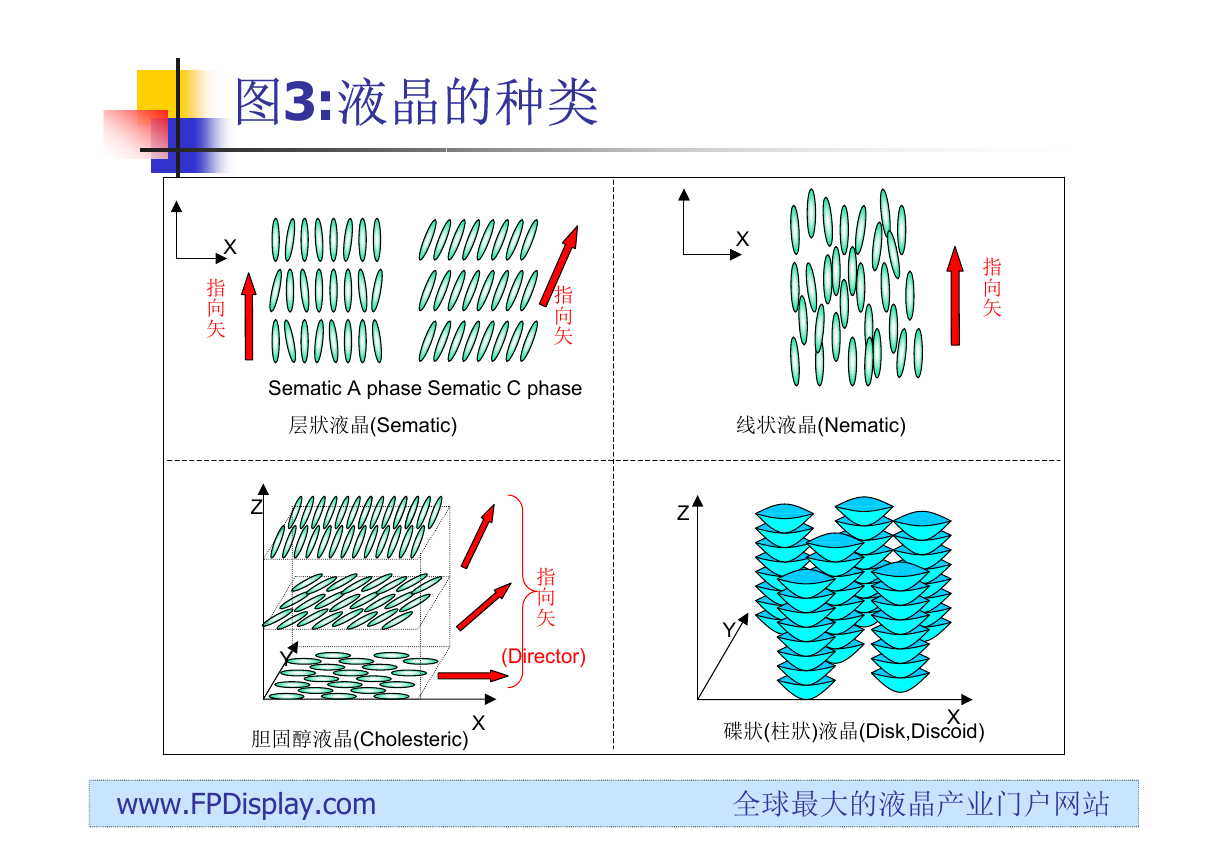

图3:液晶的种类 X 指向矢 X 指向矢指向矢 Sematic A phase Sematic C phase 层狀液晶(Sematic) 线状液晶(Nematic) Z Y Z Y 指向矢 (Director) 胆固醇液晶(Cholesteric) X 碟狀(柱狀)液晶(Disk,Discoid) X www.FPDisplay.com 全球最大的液晶产业门户网站 6

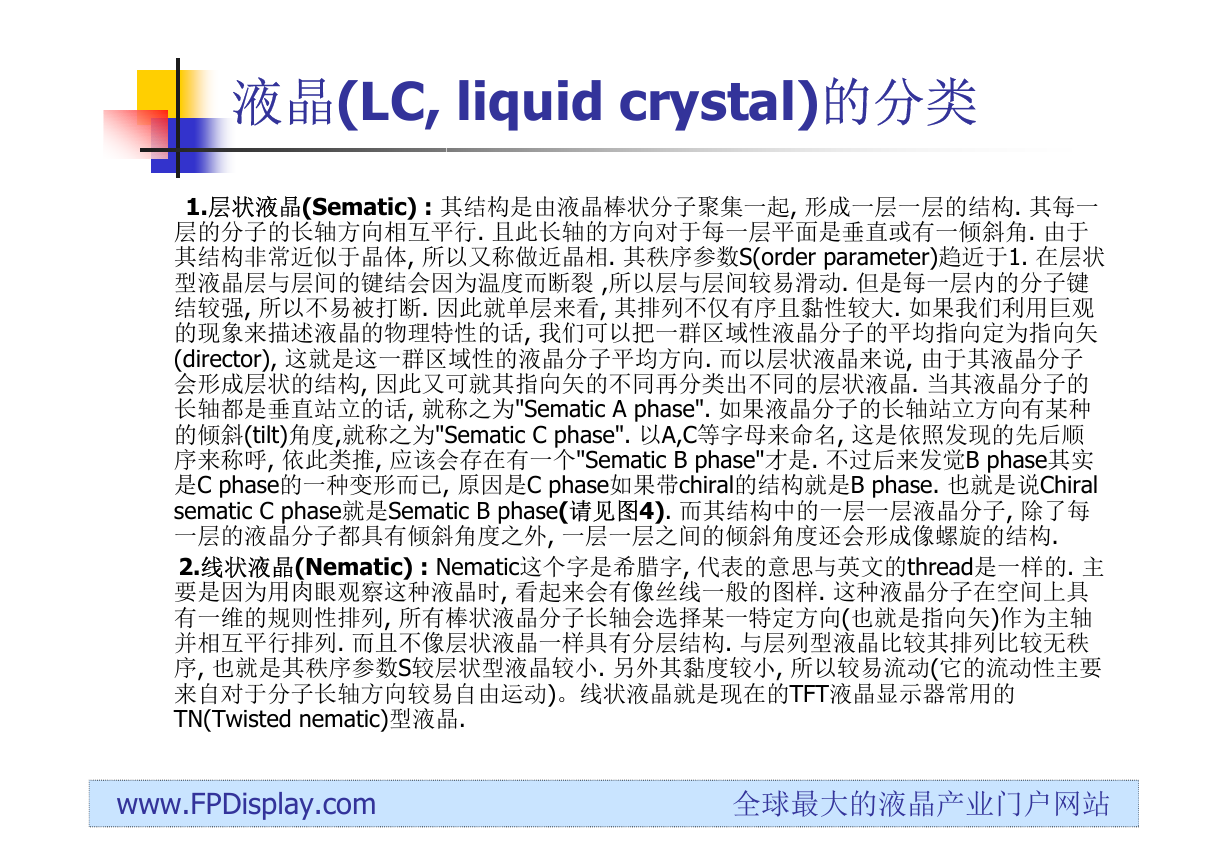

液晶(LC, liquid crystal)的分类 1.层状液晶(Sematic) : 其结构是由液晶棒状分子聚集一起, 形成一层一层的结构. 其每一层的分子的长轴方向相互平行. 且此长轴的方向对于每一层平面是垂直或有一倾斜角. 由于其结构非常近似于晶体, 所以又称做近晶相. 其秩序参数S(order parameter)趋近于1. 在层状型液晶层与层间的键结会因为温度而断裂 ,所以层与层间较易滑动. 但是每一层内的分子键结较强, 所以不易被打断. 因此就单层来看, 其排列不仅有序且黏性较大. 如果我们利用巨观的现象来描述液晶的物理特性的话, 我们可以把一群区域性液晶分子的平均指向定为指向矢 (director), 这就是这一群区域性的液晶分子平均方向. 而以层状液晶来说, 由于其液晶分子会形成层状的结构, 因此又可就其指向矢的不同再分类出不同的层状液晶. 当其液晶分子的长轴都是垂直站立的话, 就称之为"Sematic A phase". 如果液晶分子的长轴站立方向有某种的倾斜(tilt)角度,就称之为"Sematic C phase". 以A,C等字母来命名, 这是依照发现的先后顺序来称呼, 依此类推, 应该会存在有一个"Sematic B phase"才是. 不过后来发觉B phase其实是C phase的一种变形而已, 原因是C phase如果带chiral的结构就是B phase. 也就是说Chiral sematic C phase就是Sematic B phase(请见图4). 而其结构中的一层一层液晶分子, 除了每一层的液晶分子都具有倾斜角度之外, 一层一层之间的倾斜角度还会形成像螺旋的结构. 2.线状液晶(Nematic) : Nematic这个字是希腊字, 代表的意思与英文的thread是一样的. 主要是因为用肉眼观察这种液晶时, 看起来会有像丝线一般的图样. 这种液晶分子在空间上具有一维的规则性排列, 所有棒状液晶分子长轴会选择某一特定方向(也就是指向矢)作为主轴并相互平行排列. 而且不像层状液晶一样具有分层结构. 与层列型液晶比较其排列比较无秩序, 也就是其秩序参数S较层状型液晶较小. 另外其黏度较小, 所以较易流动(它的流动性主要来自对于分子长轴方向较易自由运动)。线状液晶就是现在的TFT液晶显示器常用的 TN(Twisted nematic)型液晶. www.FPDisplay.com 全球最大的液晶产业门户网站 7

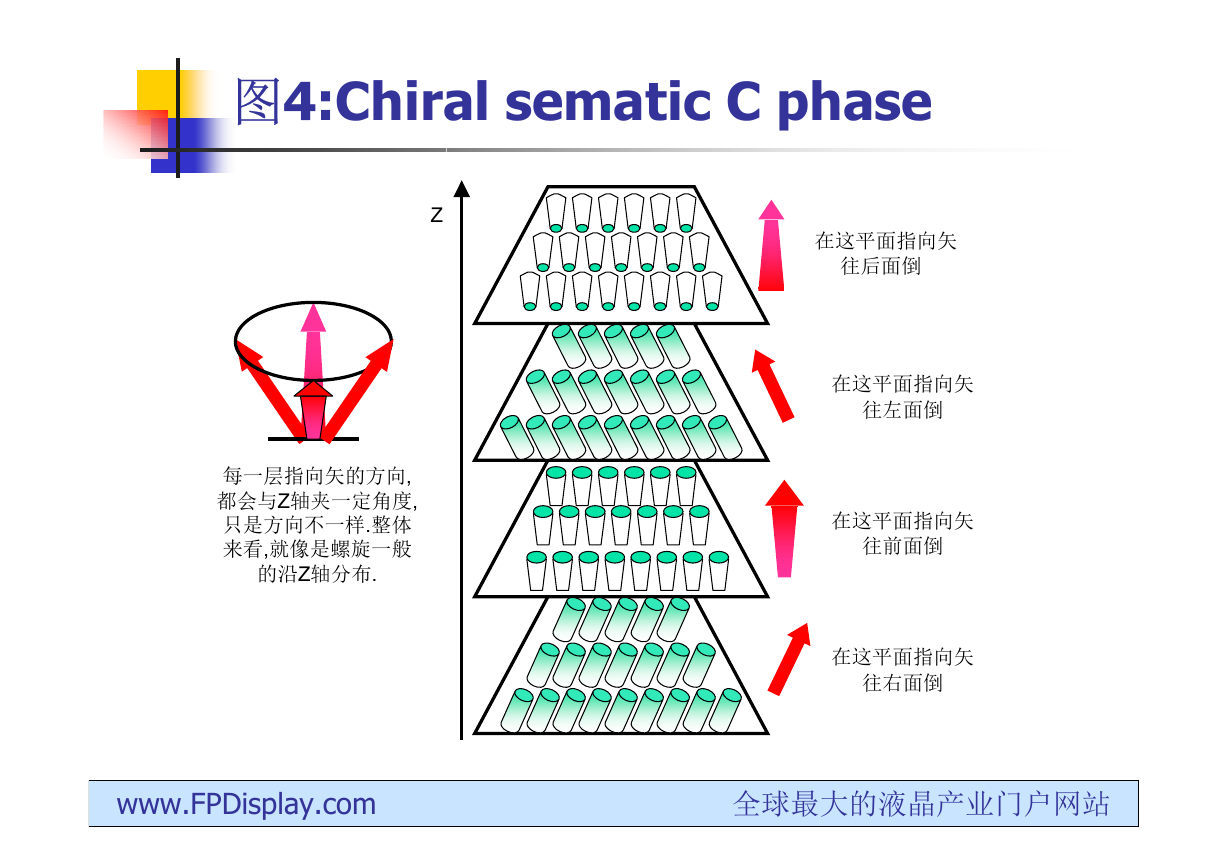

图4:Chiral sematic C phase Z 每一层指向矢的方向, 都会与Z轴夹一定角度, 只是方向不一样.整体来看,就像是螺旋一般的沿Z轴分布. 在这平面指向矢往后面倒在这平面指向矢往左面倒在这平面指向矢往前面倒在这平面指向矢往右面倒 www.FPDisplay.com 全球最大的液晶产业门户网站 8
