    河北建筑工程学院教学楼综合布线方案
    报告人：信061班 崔现军2006314125
    （注：本报告参考其他布线方案的成功案例，结合实际情况制定而成。）
    一、 该大楼综合布线系统组成
    1.1工作区子系统
    1.2水平子系统
    1.3管理子系统
    管理子系统设置在楼层配线房间、是水平系统电缆端接的场所，也是主干系统电缆端接的场所；由大楼主配线架、
           管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设备和器件构成一个有机

    1.4垂直干线子系统
    1.5设备间子系统
    二、该大楼综合布线系统支持的网络
    三、该大楼综合布线系统的特点
    3.1开放性
    3.2灵活性
    3.3可靠性
    3.4先进性
    3.5安全性
    四、该大楼对综合布线的要求
    4.1大楼布线环境
    4.2布线要求
    五、 该大楼综合布线系统方案
    5.1方案的预期目标
    5.2方案说明
    六、管线方案
    6.1水平子系统布线要求
    6.2走线方式
    七、管理子系统设计
    八、报价表

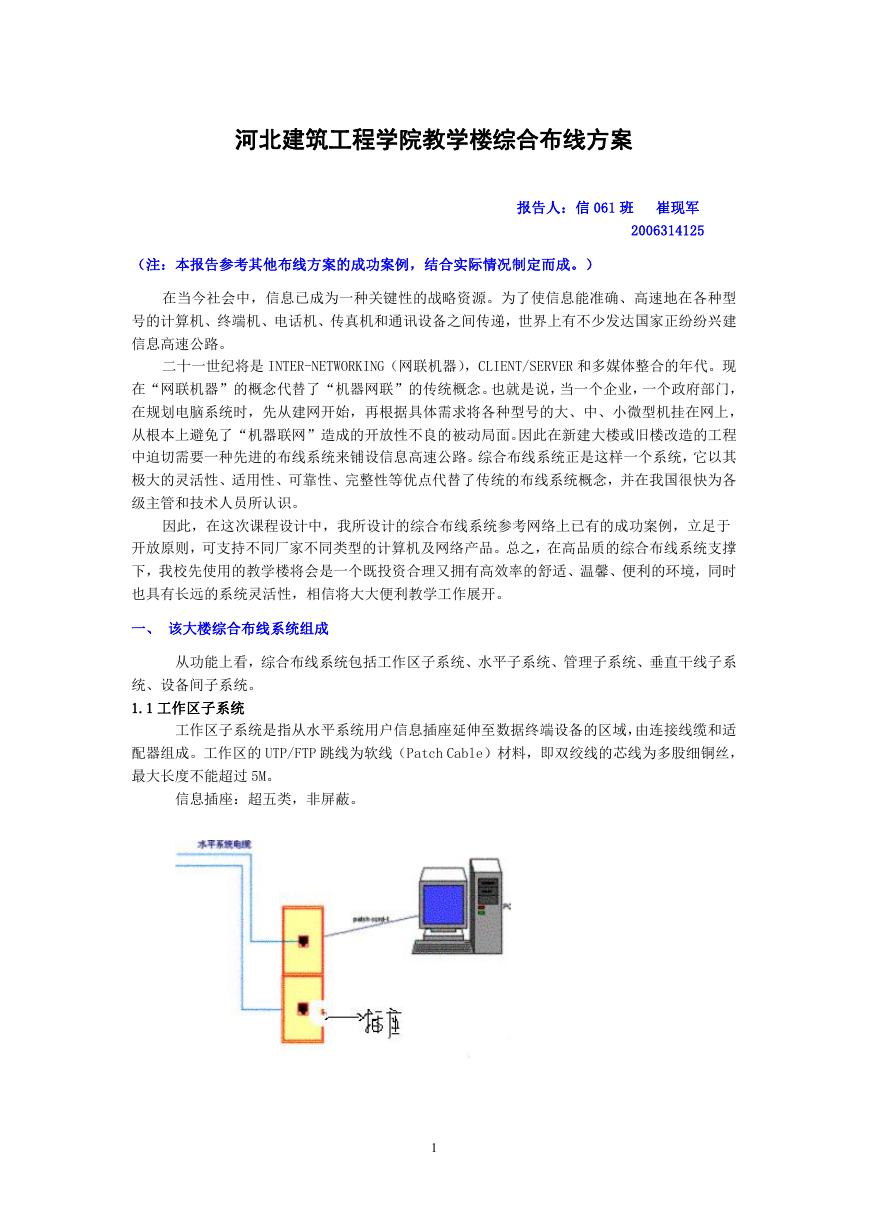

    河北建筑工程学院教学楼综合布线方案 报告人：信 061 班 崔现军 2006314125 （注：本报告参考其他布线方案的成功案例，结合实际情况制定而成。） 在当今社会中，信息已成为一种关键性的战略资源。为了使信息能准确、高速地在各种型 号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建 信息高速公路。 二十一世纪将是 INTER-NETWORKING（网联机器），CLIENT/SERVER 和多媒体整合的年代。现 在“网联机器”的概念代替了“机器网联”的传统概念。也就是说，当一个企业，一个政府部门， 在规划电脑系统时，先从建网开始，再根据具体需求将各种型号的大、中、小微型机挂在网上， 从根本上避免了“机器联网”造成的开放性不良的被动局面。因此在新建大楼或旧楼改造的工程 中迫切需要一种先进的布线系统来铺设信息高速公路。综合布线系统正是这样一个系统，它以其 极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各 级主管和技术人员所认识。 因此，在这次课程设计中，我所设计的综合布线系统参考网络上已有的成功案例，立足于 开放原则，可支持不同厂家不同类型的计算机及网络产品。总之，在高品质的综合布线系统支撑 下，我校先使用的教学楼将会是一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时 也具有长远的系统灵活性，相信将大大便利教学工作展开。 一、 该大楼综合布线系统组成 从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系 统、设备间子系统。 1.1 工作区子系统 工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适 配器组成。工作区的 UTP/FTP 跳线为软线（Patch Cable）材料，即双绞线的芯线为多股细铜丝， 最大长度不能超过 5M。 信息插座：超五类，非屏蔽。 1

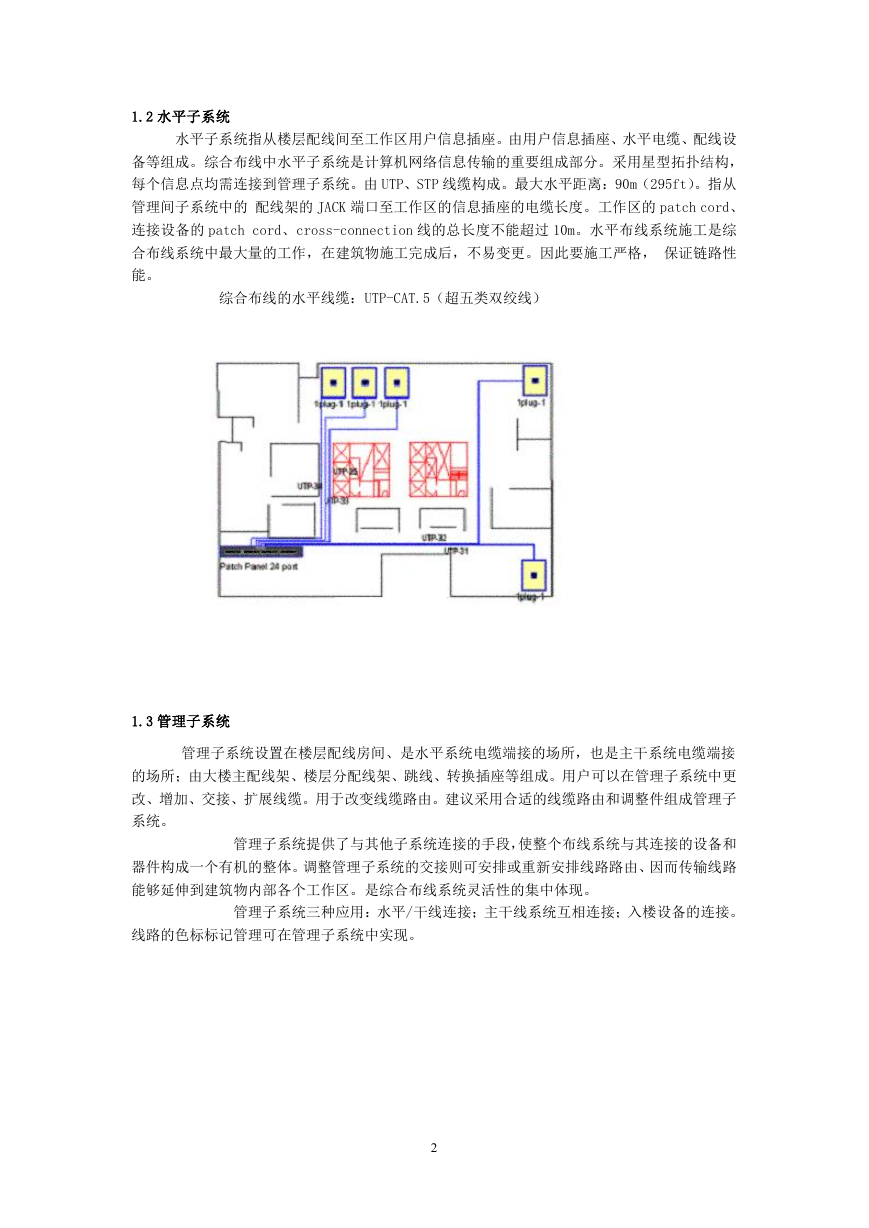

    1.2 水平子系统 水平子系统指从楼层配线间至工作区用户信息插座。由用户信息插座、水平电缆、配线设 备等组成。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构， 每个信息点均需连接到管理子系统。由 UTP、STP 线缆构成。最大水平距离：90m（295ft）。指从 管理间子系统中的 配线架的 JACK 端口至工作区的信息插座的电缆长度。工作区的 patch cord、 连接设备的 patch cord、cross-connection 线的总长度不能超过 10m。水平布线系统施工是综 合布线系统中最大量的工作，在建筑物施工完成后，不易变更。因此要施工严格， 保证链路性 能。 综合布线的水平线缆：UTP-CAT.5（超五类双绞线） 1.3 管理子系统 管理子系统设置在楼层配线房间、是水平系统电缆端接的场所，也是主干系统电缆端接 的场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更 改、增加、交接、扩展线缆。用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子 系统。 管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设备和 器件构成一个有机的整体。调整管理子系统的交接则可安排或重新安排线路路由、因而传输线路 能够延伸到建筑物内部各个工作区。是综合布线系统灵活性的集中体现。 管理子系统三种应用：水平/干线连接；主干线系统互相连接；入楼设备的连接。 线路的色标标记管理可在管理子系统中实现。 2

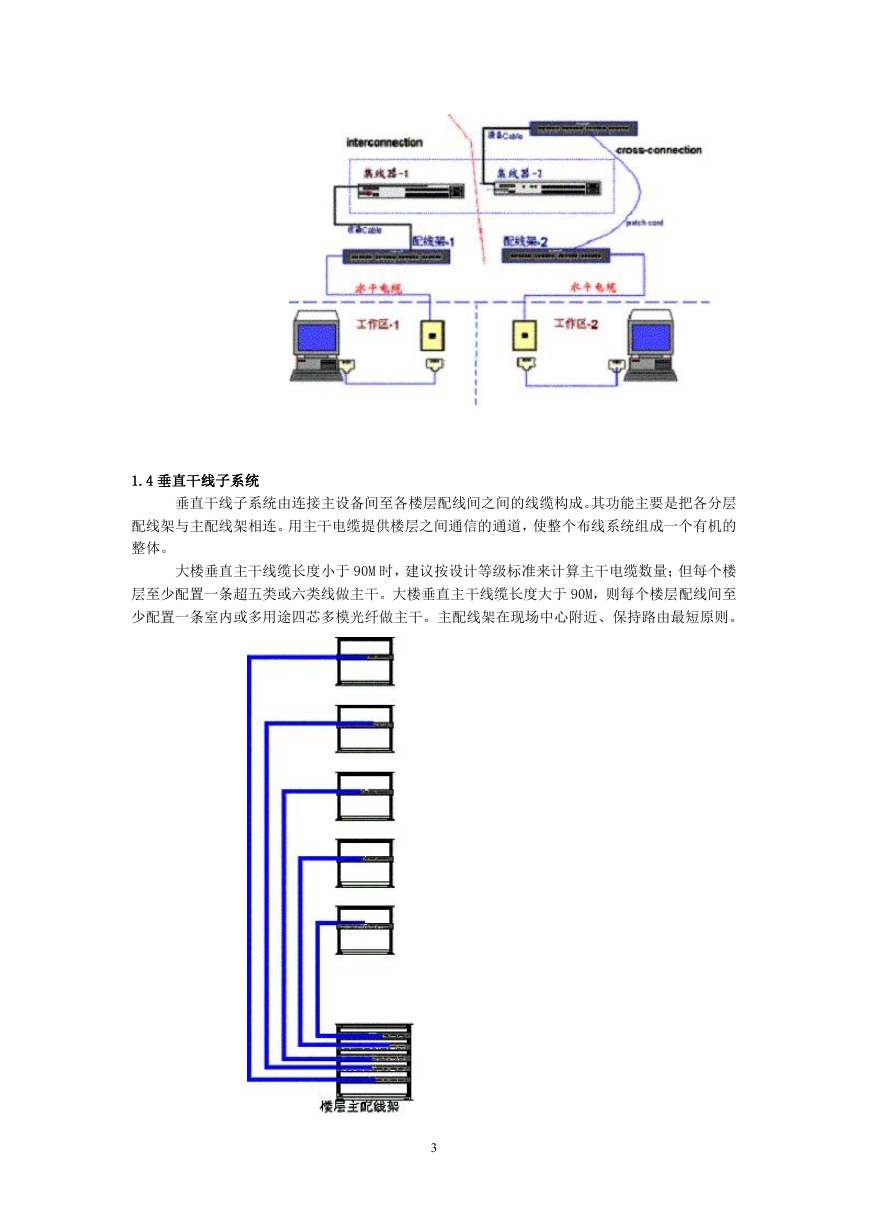

    1.4 垂直干线子系统 垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层 配线架与主配线架相连。用主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的 整体。 大楼垂直主干线缆长度小于 90M 时，建议按设计等级标准来计算主干电缆数量；但每个楼 层至少配置一条超五类或六类线做主干。大楼垂直主干线缆长度大于 90M，则每个楼层配线间至 少配置一条室内或多用途四芯多模光纤做主干。主配线架在现场中心附近、保持路由最短原则。 3

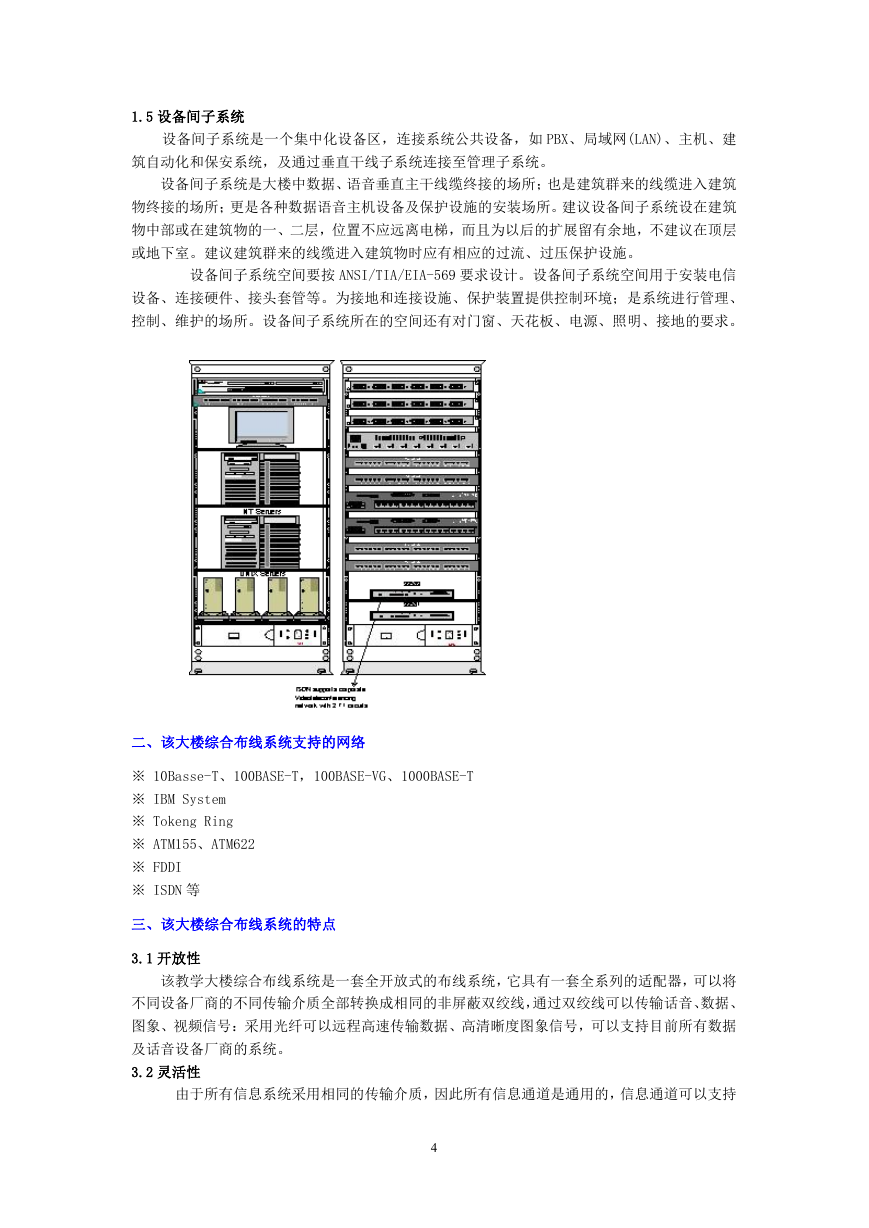

    1.5 设备间子系统 设备间子系统是一个集中化设备区，连接系统公共设备，如 PBX、局域网(LAN)、主机、建 筑自动化和保安系统，及通过垂直干线子系统连接至管理子系统。 设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群来的线缆进入建筑 物终接的场所；更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑 物中部或在建筑物的一、二层，位置不应远离电梯，而且为以后的扩展留有余地，不建议在顶层 或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。 设备间子系统空间要按 ANSI/TIA/EIA-569 要求设计。设备间子系统空间用于安装电信 设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境；是系统进行管理、 控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。 二、该大楼综合布线系统支持的网络 ※ 10Basse-T、100BASE-T，100BASE-VG、1000BASE-T ※ IBM System ※ Tokeng Ring ※ ATM155、ATM622 ※ FDDI ※ ISDN 等 三、该大楼综合布线系统的特点 3.1 开放性 该教学大楼综合布线系统是一套全开放式的布线系统，它具有一套全系列的适配器，可以将 不同设备厂商的不同传输介质全部转换成相同的非屏蔽双绞线，通过双绞线可以传输话音、数据、 图象、视频信号：采用光纤可以远程高速传输数据、高清晰度图象信号，可以支持目前所有数据 及话音设备厂商的系统。 3.2 灵活性 由于所有信息系统采用相同的传输介质，因此所有信息通道是通用的，信息通道可以支持 4

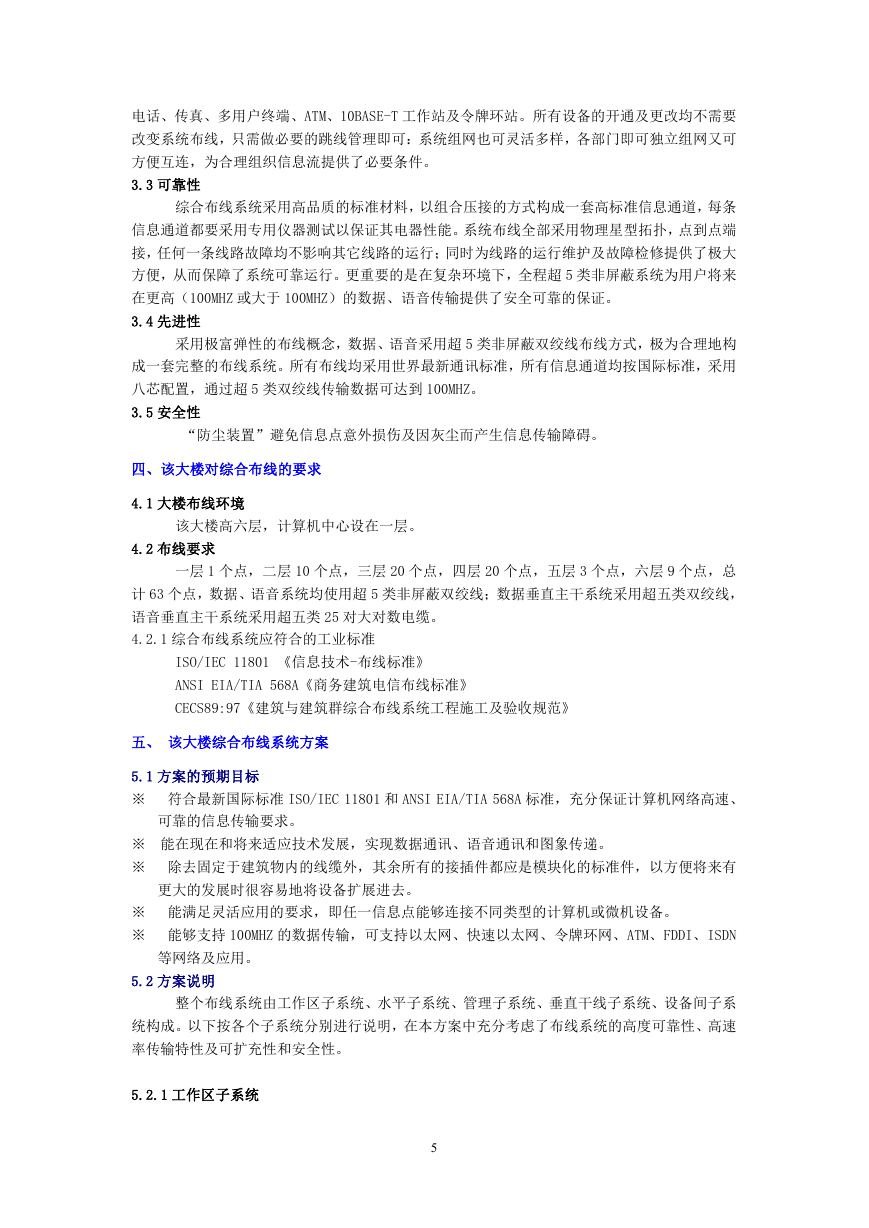

    电话、传真、多用户终端、ATM、10BASE-T 工作站及令牌环站。所有设备的开通及更改均不需要 改变系统布线，只需做必要的跳线管理即可：系统组网也可灵活多样，各部门即可独立组网又可 方便互连，为合理组织信息流提供了必要条件。 3.3 可靠性 综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准信息通道，每条 信息通道都要采用专用仪器测试以保证其电器性能。系统布线全部采用物理星型拓扑，点到点端 接，任何一条线路故障均不影响其它线路的运行；同时为线路的运行维护及故障检修提供了极大 方便，从而保障了系统可靠运行。更重要的是在复杂环境下，全程超 5 类非屏蔽系统为用户将来 在更高（100MHZ 或大于 100MHZ）的数据、语音传输提供了安全可靠的保证。 3.4 先进性 采用极富弹性的布线概念，数据、语音采用超 5 类非屏蔽双绞线布线方式，极为合理地构 成一套完整的布线系统。所有布线均采用世界最新通讯标准，所有信息通道均按国际标准，采用 八芯配置，通过超 5 类双绞线传输数据可达到 100MHZ。 3.5 安全性 “防尘装置”避免信息点意外损伤及因灰尘而产生信息传输障碍。 四、该大楼对综合布线的要求 4.1 大楼布线环境 该大楼高六层，计算机中心设在一层。 4.2 布线要求 一层 1 个点，二层 10 个点，三层 20 个点，四层 20 个点，五层 3 个点，六层 9 个点，总 计 63 个点，数据、语音系统均使用超 5 类非屏蔽双绞线；数据垂直主干系统采用超五类双绞线， 语音垂直主干系统采用超五类 25 对大对数电缆。 4.2.1 综合布线系统应符合的工业标准 ISO/IEC 11801 《信息技术-布线标准》 ANSI EIA/TIA 568A《商务建筑电信布线标准》 CECS89:97《建筑与建筑群综合布线系统工程施工及验收规范》 五、 该大楼综合布线系统方案 5.1 方案的预期目标 ※ 符合最新国际标准 ISO/IEC 11801 和 ANSI EIA/TIA 568A 标准，充分保证计算机网络高速、 可靠的信息传输要求。 ※ 能在现在和将来适应技术发展，实现数据通讯、语音通讯和图象传递。 ※ 除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便将来有 更大的发展时很容易地将设备扩展进去。 ※ 能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。 ※ 能够支持 100MHZ 的数据传输，可支持以太网、快速以太网、令牌环网、ATM、FDDI、ISDN 等网络及应用。 5.2 方案说明 整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系 统构成。以下按各个子系统分别进行说明，在本方案中充分考虑了布线系统的高度可靠性、高速 率传输特性及可扩充性和安全性。 5.2.1 工作区子系统 5

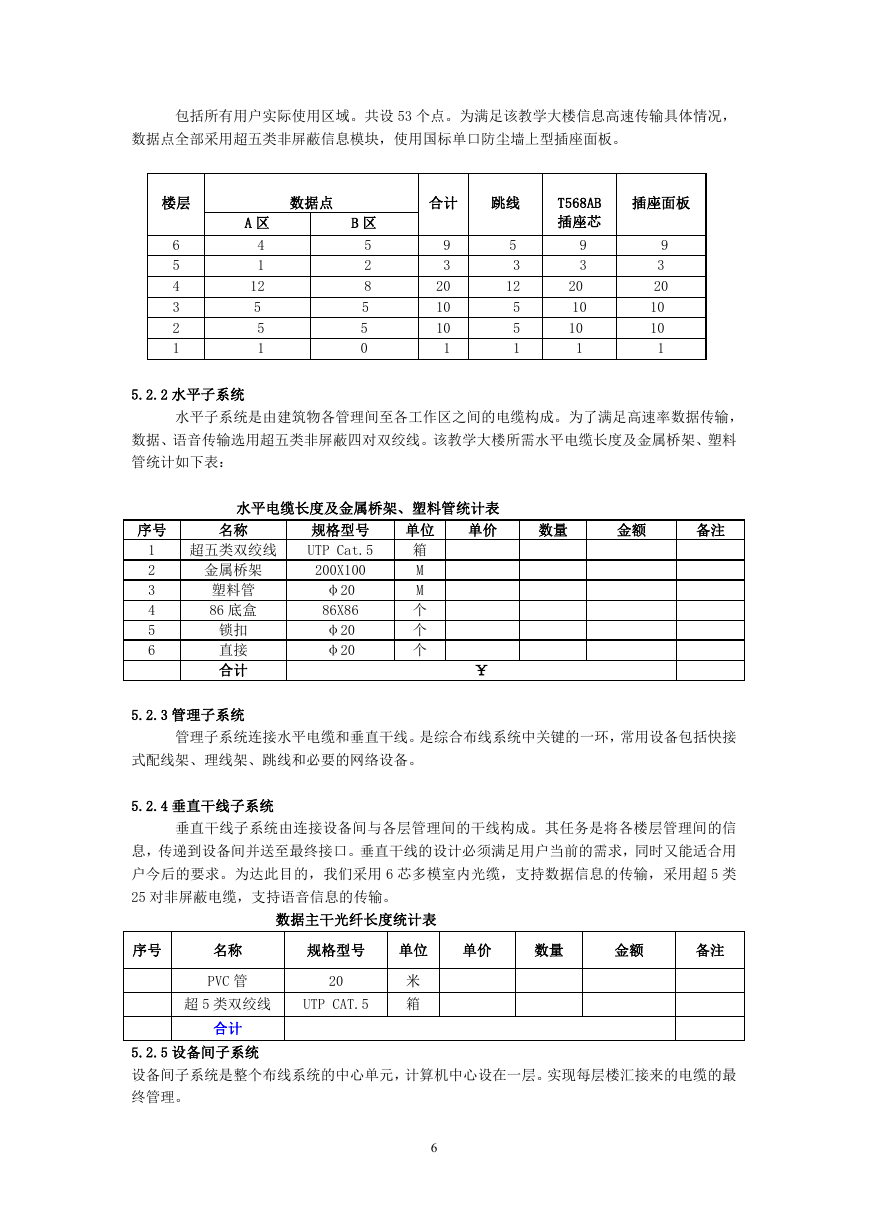

    包括所有用户实际使用区域。共设 53 个点。为满足该教学大楼信息高速传输具体情况， 数据点全部采用超五类非屏蔽信息模块，使用国标单口防尘墙上型插座面板。 楼层 数据点 合计 跳线 A 区 B 区 T568AB 插座芯 插座面板 6 5 4 3 2 1 4 1 12 5 5 1 5.2.2 水平子系统 5 2 8 5 5 0 9 3 20 10 10 1 5 3 12 5 5 1 9 3 20 10 10 1 9 3 20 10 10 1 水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速率数据传输， 数据、语音传输选用超五类非屏蔽四对双绞线。该教学大楼所需水平电缆长度及金属桥架、塑料 管统计如下表： 水平电缆长度及金属桥架、塑料管统计表 规格型号 UTP Cat.5 200X100 φ20 86X86 φ20 φ20 序号 名称 1 2 3 4 5 6 超五类双绞线 金属桥架 塑料管 86 底盒 锁扣 直接 合计 5.2.3 管理子系统 单位 单价 数量 金额 备注 箱 M M 个 个 个 ￥ 管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备包括快接 式配线架、理线架、跳线和必要的网络设备。 5.2.4 垂直干线子系统 垂直干线子系统由连接设备间与各层管理间的干线构成。其任务是将各楼层管理间的信 息，传递到设备间并送至最终接口。垂直干线的设计必须满足用户当前的需求，同时又能适合用 户今后的要求。为达此目的，我们采用 6 芯多模室内光缆，支持数据信息的传输，采用超 5 类 25 对非屏蔽电缆，支持语音信息的传输。 数据主干光纤长度统计表 序号 名称 规格型号 单位 单价 数量 金额 备注 PVC 管 20 超 5 类双绞线 UTP CAT.5 米 箱 合计 5.2.5 设备间子系统 设备间子系统是整个布线系统的中心单元，计算机中心设在一层。实现每层楼汇接来的电缆的最 终管理。 6

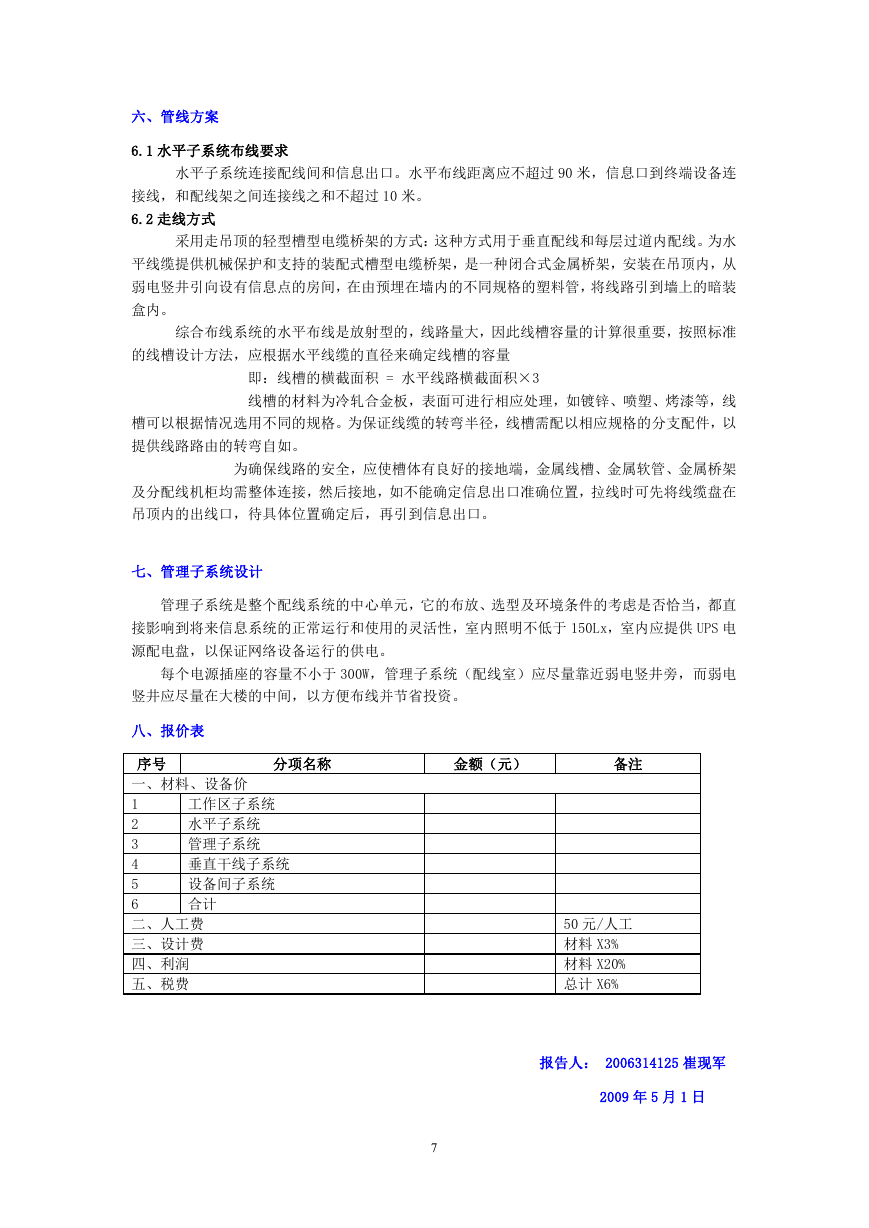

    六、管线方案 6.1 水平子系统布线要求 水平子系统连接配线间和信息出口。水平布线距离应不超过 90 米，信息口到终端设备连 接线，和配线架之间连接线之和不超过 10 米。 6.2 走线方式 采用走吊顶的轻型槽型电缆桥架的方式：这种方式用于垂直配线和每层过道内配线。为水 平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从 弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的塑料管，将线路引到墙上的暗装 盒内。 综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准 的线槽设计方法，应根据水平线缆的直径来确定线槽的容量 即：线槽的横截面积 = 水平线路横截面积×3 线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线 槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以 提供线路路由的转弯自如。 为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架 及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在 吊顶内的出线口，待具体位置确定后，再引到信息出口。 七、管理子系统设计 管理子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当，都直 接影响到将来信息系统的正常运行和使用的灵活性，室内照明不低于 150Lx，室内应提供 UPS 电 源配电盘，以保证网络设备运行的供电。 每个电源插座的容量不小于 300W，管理子系统（配线室）应尽量靠近弱电竖井旁，而弱电 竖井应尽量在大楼的中间，以方便布线并节省投资。 八、报价表 分项名称 金额（元） 备注 工作区子系统 水平子系统 管理子系统 垂直干线子系统 设备间子系统 合计 序号 一、材料、设备价 1 2 3 4 5 6 二、人工费 三、设计费 四、利润 五、税费 50 元/人工 材料 X3% 材料 X20% 总计 X6% 报告人： 2006314125 崔现军 2009 年 5 月 1 日 7
