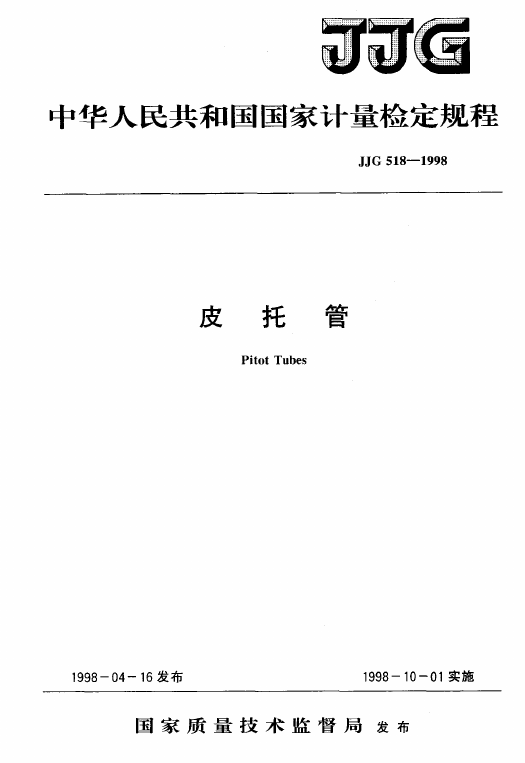

傅 中华 人 民共 和 国国家 计量检 定规程 JJG 518- 1998 皮 托 管 Pitot Tubes 1998一04一16发布 1998一10一01实 施 国 家 质 量 技 术 监 督 局 发 布

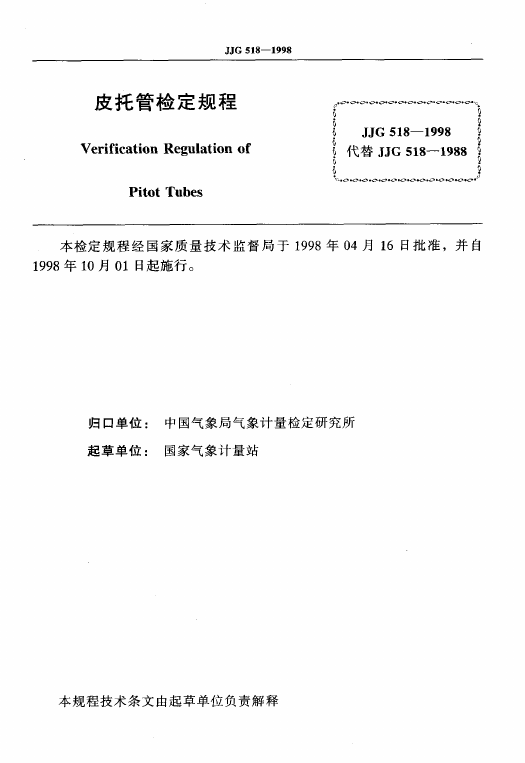

JJG 518- 1998 皮托 管检定规程 Verification Regulation of Pitot Tubes JJG 518- 1998 广 .。 . 。 .。 - 。 .‘ . 。 .。 认。.0.0.0.。~.0.0.0.o.。。.0~.J 代替 JJG 518- 1988 见 . 。 . 。 ; . 。 . 。 . 。 . 勺 本检定规程经国家质量技术监督局于 1998年 04月 16日批准,并自 1998年 10月01日起施行。 归 口单位 : 中国气象 局气象 计量 检定研 究所 起草 单位 : 国家气 象计 量站 本规 程技 术条 文 由起 草单 位 负责解 释

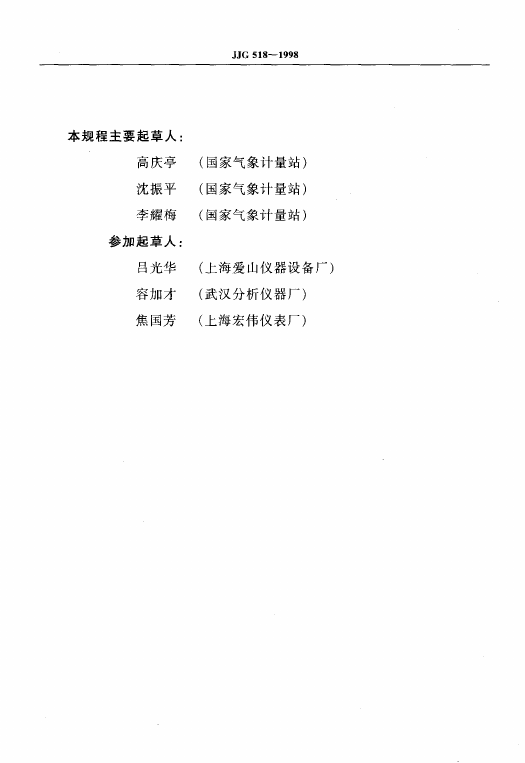

JJG 518- 1998 本规 程主 要起 草人 : 高 庆亭 (国家气象 计量 站 ) 沈振 平 (国家气象计量站) 李耀 梅 (国家气象 计量 站 ) 参加 起草 人 : 吕光 华 (上海 爱 山仪器 设备 厂) 容加 才 (武汉 分析 仪器 厂 ) 焦 国 芳 (上海 宏伟 仪表 厂)

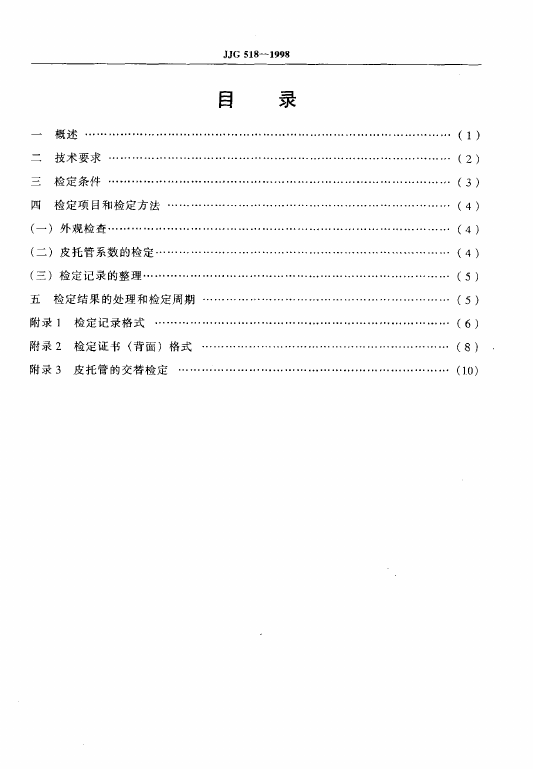

JJG 518- 1998 目 录 一 概述 ·............................................................................................ ( 1 ) 二 技术要求 ·...................................................................................... (z ) 三 检 定条件 ·········,·,,········,·····,·······,,,,,·· ···,······,···· ,,,·······,一 (3) 四 检定项目和检定方法 ·....................................................................... ( 4 ) (一)外观检查,······‘·········,························‘···,························…… (4) (二)皮托管系数的检定········,,··················,············、、、·、、,、、‘、、‘···,,···…… (4) (三)检定记录的整理·····································································,··… (5) 五 检定结 果的处理 和检定周 期 ·········,····。·····················,····················,… (5) 附录l 检定记录格式 ·······················································。···········…… (6) 附录 Z 检定证 书 (背面 )格 式 ················,···· ··········,·,,······,·······…… (8) 附录 3 皮托管 的交替检定 ········ ····················································…… UU)

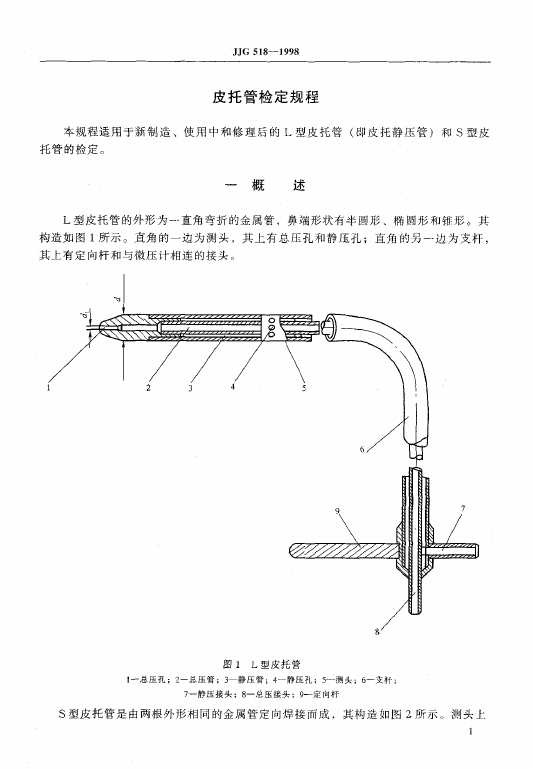

JJG 518- 1998 皮托管检定规程 本规程适 用于新制 造 、使 用 中和修理 后的 L型皮托 管 (即皮托静压 管 )和 S型皮 托管 的检 定。 一 概 述 L型皮托管 的外形 为一 直角弯折的金属管 ,鼻端形状有半 圆形 、椭 圆形 和锥形 。其 构造如图 1所示 。直角的一边为 测头 ,其上有 总压孔和静压 孔 ;直角 的另一 边为支 杆 , 其 上有定 向杆和 与微 压计相连 的接头。 t一总压 孔;z一总压管 ;3一静压 管;4-静压孔 ;5-测头 ;6一 支杆 ; 图 1 L型皮托管 7一 静压接头 ;8一总压 接头 ;9一定 向杆 S型皮 托管是 由两根 外形相 同的金属管定 向焊接 而成 ,其构 造如 图 2所示 。测 头士 7

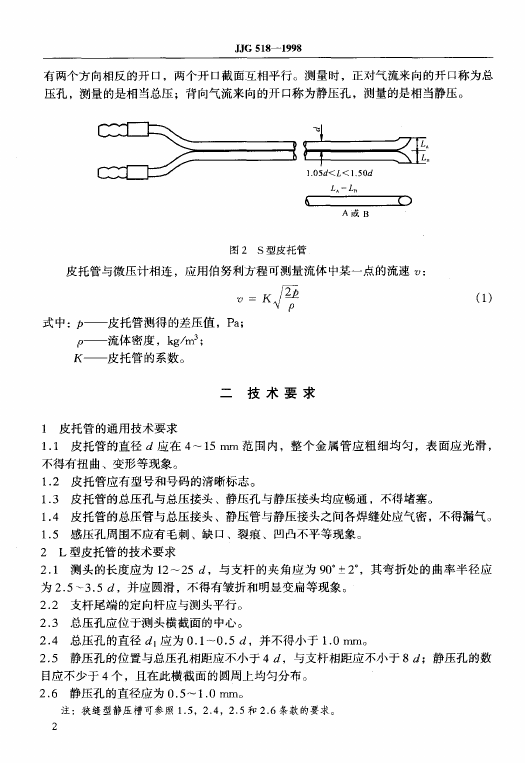

.LTG 518- 1998 有两个方向相反的开口,两个开口截面互相平行。测量时,正对气流来向的开口称为总 压孔,测量的是相当总压 ;背向气流来向的开口称为静压孔,测量的是相当静压。 1.05d< L< 1.50d L, = L A 或 R 皮托管与微压计相连,应用伯努利方程可测量流体中某一点的流速 v: 图 2 S型皮托管 K -- V 式中:p— 皮托管测得的差压值,Pa; 摺 P— 流体密度,kg/m3; K— 皮托管的系数。 二 技 术 要 求 (1) 1 皮托管的通用技术要求 1.1 皮托管的直径 d应在 4--15 nun范围内,整个金属管应粗细均匀,表面应光滑, 不得有扭曲、变形等现象。 1.2 皮托管应有型号和号码的清晰标志。 1.3 皮托管的总压孔与总压接头、静压孔与静压接头均应畅通,不得堵塞。 1.4 皮托管的总压管与总压接头、静压管与静压接头之间各焊缝处应气密,不得漏气。 1.5 感压孔周围不应有毛刺 、缺口、裂痕 、凹凸不平等现象。 2 L型皮托管的技术要求 2.1 测头的长度应为 12--25 d,与支杆的夹角应为 900士20,其弯折处的曲率半径应 为2.5-3.5 d,并应圆滑 ,不得有皱折和明显变扁等现象。 2.2 支杆尾端的定向杆应与测头平行。 2.3 总压孔应位于测头横截面的中心。 2.4 总压孔的直径 d,应为 0.1--0.5 d,并不得小于 1.0 mm, 2.5 静压孔的位置与总压孔相距应不小于 4d,与支杆相距应不小于 8山 静压孔的数 目应不少 于 4个 ,且在此 横截面 的圆周 上均匀分布 。 2.6 静压孔 的直径应 为 0.5--1.0 rnmo 注 :狭 缝型静压槽可参 照 1.5, 2.4, 2.5和 2.6条款的要求。 2

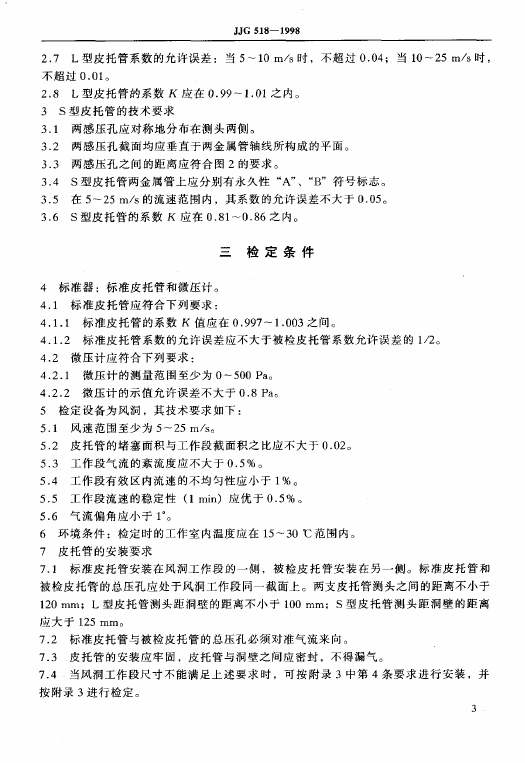

2.7 L型皮托管 系数 的允许误差 :当 5一10 m/s时 ,不 超过 0.04;当 10一25 m/s时 , JJG 518- 1998 不超 过 0.0L 2.8 L型皮托管 的系数 K 应在 0.99--1.01之 内。 3 S型皮托管 的技 术要求 3.1 两感 压孔应对称地 分布在测头两侧 。 3.2 两感 压孔截面均应 垂直于两金属管 轴线所构成的平面 。 3.3 两感 压孔之 间的距 离应符合 图 2的要 求。 3.4 S型皮托管两 金属管上应分别有 永久性 “A", ..B,’符号标志 。 3.5 在 5--25 m/s的流速范 围内 ,其系数 的允许 误差 不大于 0.050 3.6 S型皮托管 的系数 K 应在 0.81--0.86之 内。 三 检 定 条 件 4 标准器 :标 准皮托管 和微 压计。 4.1 标准皮托管应符合下列要求: 4.1.1 标 准皮 托管的系数 K 值应在 0.997一1.003之间 。 4.1.2 标 准皮 托管系数 的允许 误差应不大于被检 皮托管系数允许误差 的 1/20 4.2 微压计应 符合下列要求 : 4.2.1 微压计 的测量范 围至少 为 0--500 Pa. 4.2.2 微压计 的示值允许误差不 大于 0.8 Pa. 5 检定设备为 风洞 ,其技术要求 如下 : 5.1 风速范 围至少为 5--25 m/s. 5.2 皮托管 的堵 塞面积与工作段截 面积之 比应不 大于 0.020 5.3 工作段气 流的紊流度应不 大于 0.5%0 5.4 工作段有效 区内流速的不均匀性 应小于 1%0 5.5 工作段流速 的稳 定性 (1 min)应优 于 0.5%0 5.6 气流偏角应小 于 100 6 环 境条件 :检定 时的工作室 内温度 应在 15-30℃范 围内。 7 皮 托管的安装要求 7.1 标 准皮 托管安装 在风洞工作段 的一侧 ,被检皮 托管安装 在另 一侧。标 准皮托 管和 被检皮托 管的总压孔应处 于风洞工作段 同一截 面上。两支皮托 管测头之间 的距离 不小 于 120 mm; L型皮托管测 头距 洞壁 的距离不小 于 100 mm; S型皮托管 测头距 洞壁 的距 离 应大于 125 mm, 7.2 标准皮 托管与被检皮托 管的总压孔必须 对准气流来 向。 7.3 皮托 管的安装应牢 固 ,皮托管与洞壁之 间应密封 ,不得漏 气。 7.4 当风洞工作 段尺寸不能满 足上 述要求 时 ,可 按附 录 3中第 4条要 求进行 安装 ,并 按 附录 3进行检 定。 3

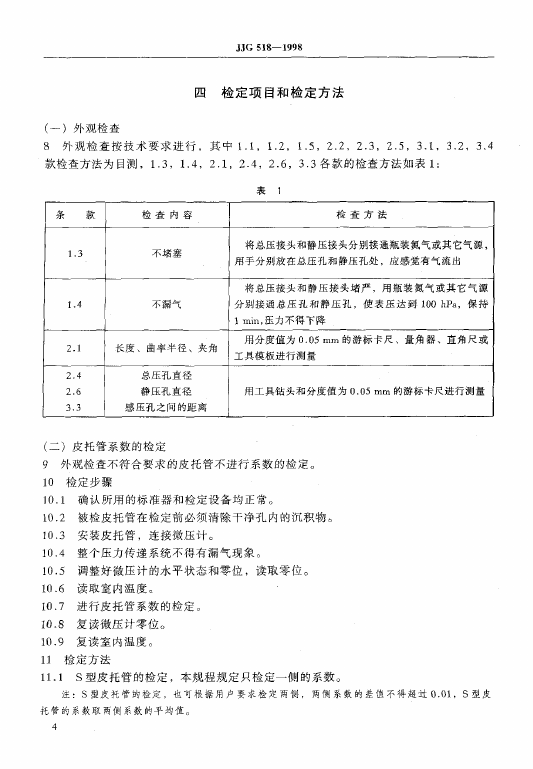

JJG 518- 1998 四 检 定项 目和检 定方 法 (一)外观检查 8 外 观检查 按技 术要求 进行 ,其 中 士.l, 款检查方法 为 目测 ,1.3, 1.4, 2.1, 2.4 1.2, 1.5,2.2, 2.3,2.5,3.1.3.2, 3.4 2.6, 3.3各 款的检查方法如表 1: 条 款 检 查 内 容 检 查 方 法 不 堵 塞 将 总压接头和静压接头分别接通瓶装 氮气或其它气 源 , 用手分别放 在总压孔和静压孔处 ,应感觉有气 流出 将总压接 头和静 压接头 堵严 ,用瓶 装氮气 或其它 气源 不 漏 气 分别接通 总压 孔和 静压 孔 ,使 表压 达 到 100 hPa,保 持 1min,压力不得下降 长度 、曲率半径 、夹角 用分度值为 0.05 mm 的游标卡尺 、量角器 、直 角尺或 工 具 模 板 进 行 测 量 2.4 2.6 3.3 总压孔直径 静压孔直径 感 压 孔 之 间 的 距 离 用 工 具 钻 头 和 分度 值 为 0.05 mm 的 游 标 卡 尺 进 行 测 量 (二 )皮托管系数 的检定 4 外观检查不符合要 求的皮托管不进行 系数的检 定。 10 检定步骤 10.1 确认所用 的标 准器和检定设备 均正常 。 10.2 被检皮托管在检定 前必须清除 干净孔 内的沉积 物。 10.3 安装皮托管 ,连接 微压计 。 10.4 整个 压力传递系统 不得有漏气现 象。 10.5 调整好微压计 的水 平状态和零位 ,读取零位 。 10.6 读取 室内温度 。 10.7 进行皮 托管系数 的检定 。 10.8 复读微压 计零位。 10.9 复读室 内温 度。 11 检 定方法 11.1 S型皮托 管的检定 ,本规程 规定只检定一 侧的系数 。 注:S型皮托 管的检定 ,也可根 据用 户要求检 定两侧 ,两侧 系数的 差值不得 超过 0.01, 5型皮 托管 的系数取两侧系数 的平均值 4
