S7-1500和1200存储区域保持性设置.pdf
操作指南09/2017
S7-1500 和 1200 存储区域保持
性设置
1500、1200、保持性、存储区域
https://support.industry.siemens.com/cs/cn/zh/view/ 109750398
Unrestricted
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A
1
2

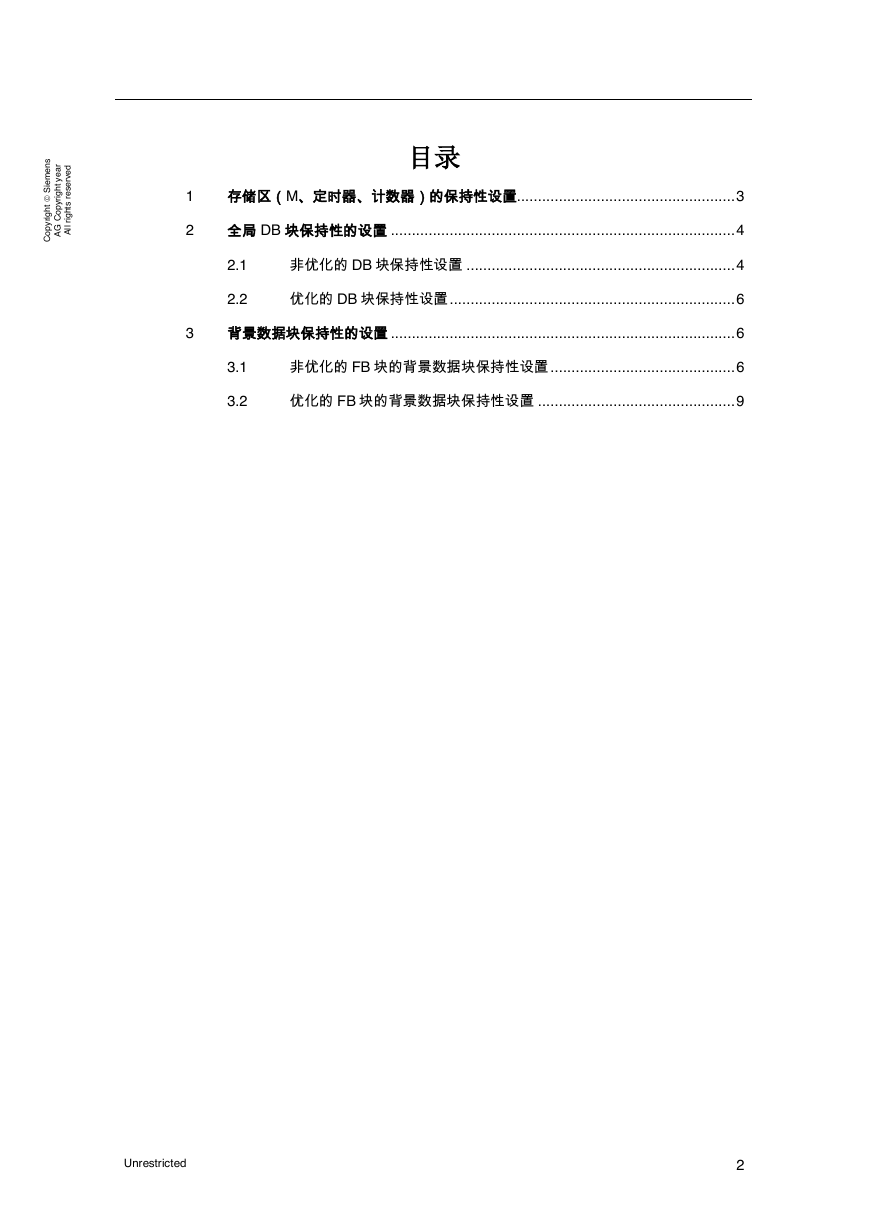

目录
存储区（M、定时器、计数器）的保持性设置.................................................... 3
全局 DB 块保持性的设置 .................................................................................. 4
2.1
2.2
非优化的 DB 块保持性设置 ................................................................ 4
优化的 DB 块保持性设置 .................................................................... 6
3
背景数据块保持性的设置 .................................................................................. 6
非优化的 FB 块的背景数据块保持性设置 ............................................ 6
优化的 FB 块的背景数据块保持性设置 ............................................... 9
3.1
3.2
Unrestricted
2
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C
1 存储区（M、定时器、计数器）的保持性设置
与 S7-300/400 一样，S7-1500 和 S7-1200 都有存储区 M 区，另外 S-1500 还有存储区（定
时器、计数器），这些区域都可以设置保持性。下面详细介绍如何设置这些区域的保持性。
在创建项目中，双击“PLC 变量”中的“显示所有变量”，在点击带有电池和扳手的图标，
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A
如下图所示。
图 1-1
点击保持性设置图标后，弹出“保持性存储器”对话框，在此界面可以设置 M 区、定时器和
计数器的保持性大小，如下图所示。
图 1-2
但是 S7-1200 不支持 S5 定时器和计数器（图中设置区域显示为灰色），因此无法设置定时
器和计数器的保持性（即显示灰色），如下图所示。
Unrestricted
3
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A

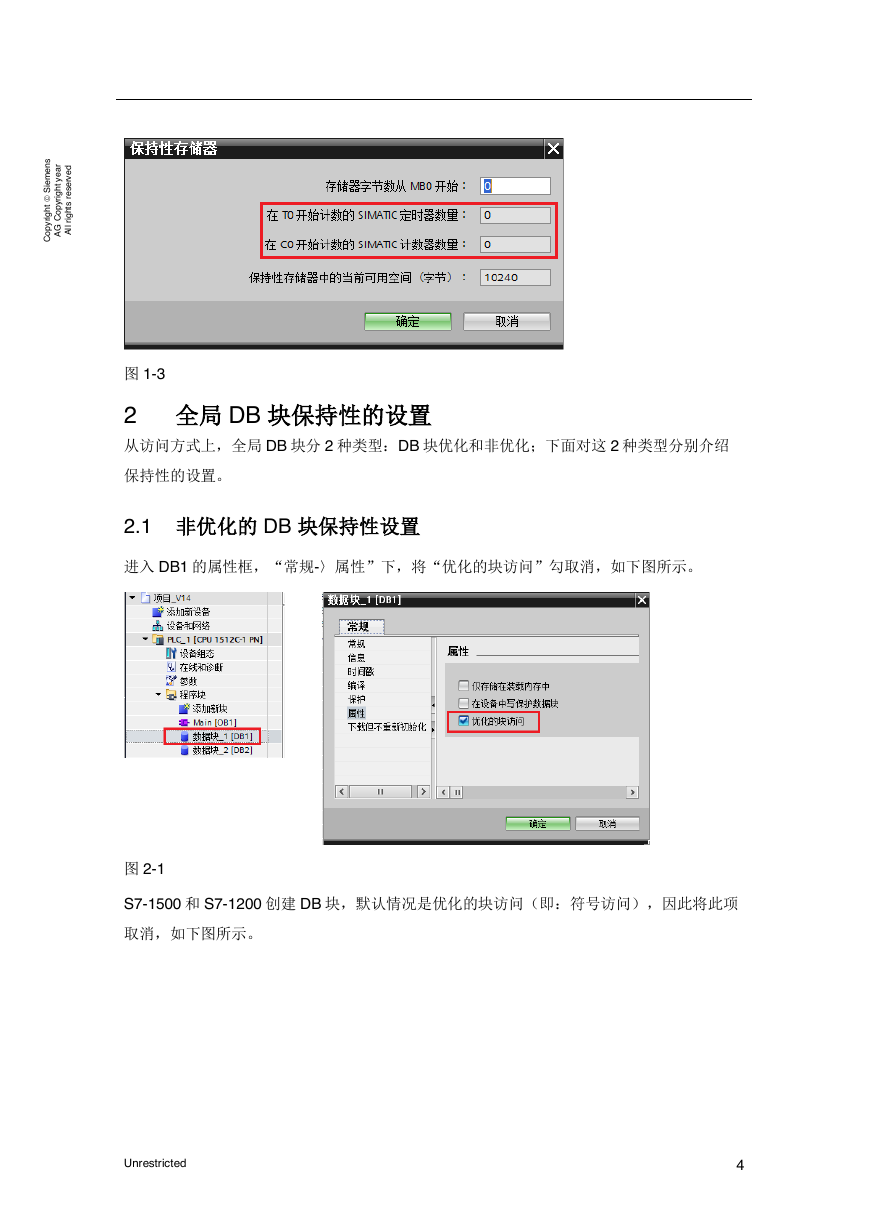

图 1-3
2 全局 DB 块保持性的设置
从访问方式上，全局 DB 块分 2 种类型：DB 块优化和非优化；下面对这 2 种类型分别介绍
保持性的设置。
2.1 非优化的 DB 块保持性设置
进入 DB1 的属性框，“常规-〉属性”下，将“优化的块访问”勾取消，如下图所示。
图 2-1
S7-1500 和 S7-1200 创建 DB 块，默认情况是优化的块访问（即：符号访问），因此将此项
取消，如下图所示。
Unrestricted
4
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A

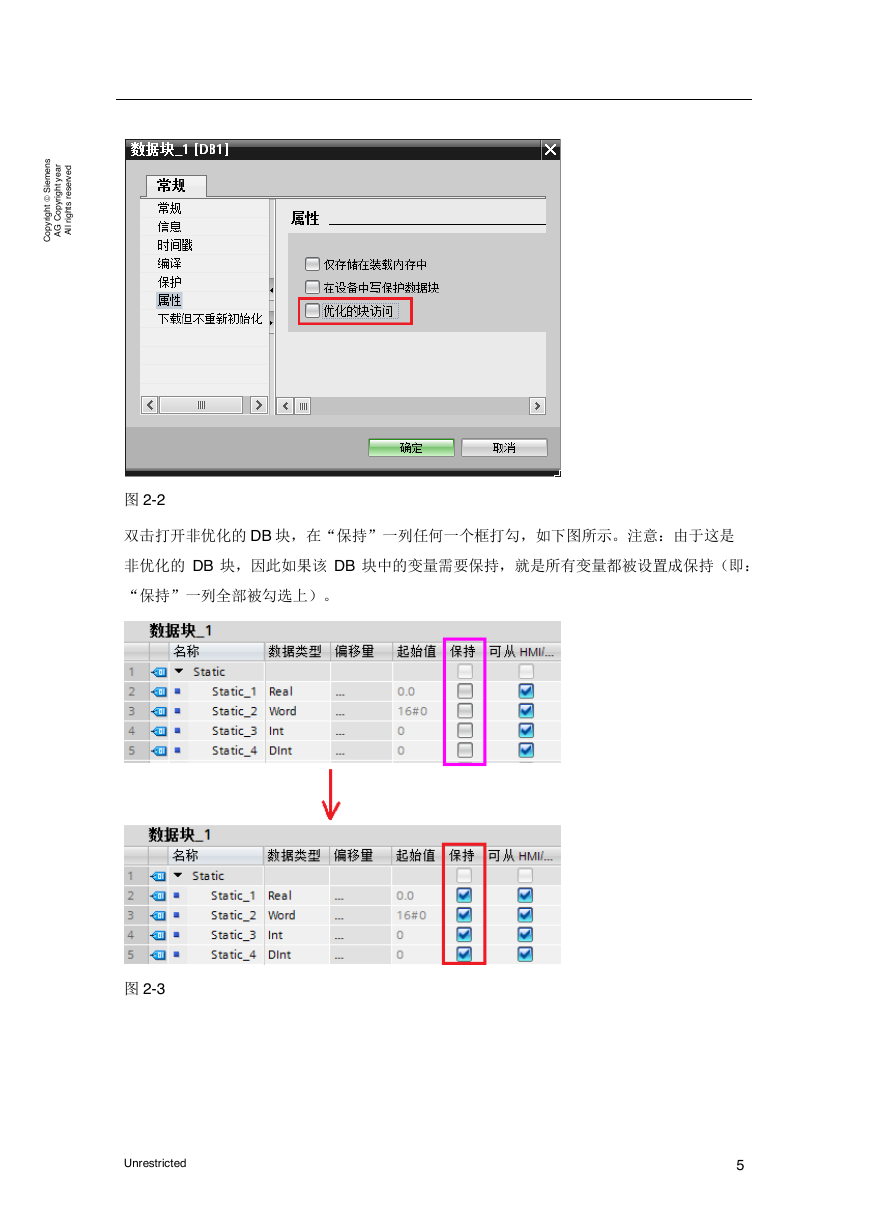

图 2-2
双击打开非优化的 DB 块，在“保持”一列任何一个框打勾，如下图所示。注意：由于这是
非优化的 DB 块，因此如果该 DB 块中的变量需要保持，就是所有变量都被设置成保持（即：
“保持”一列全部被勾选上）。
图 2-3
Unrestricted
5
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C

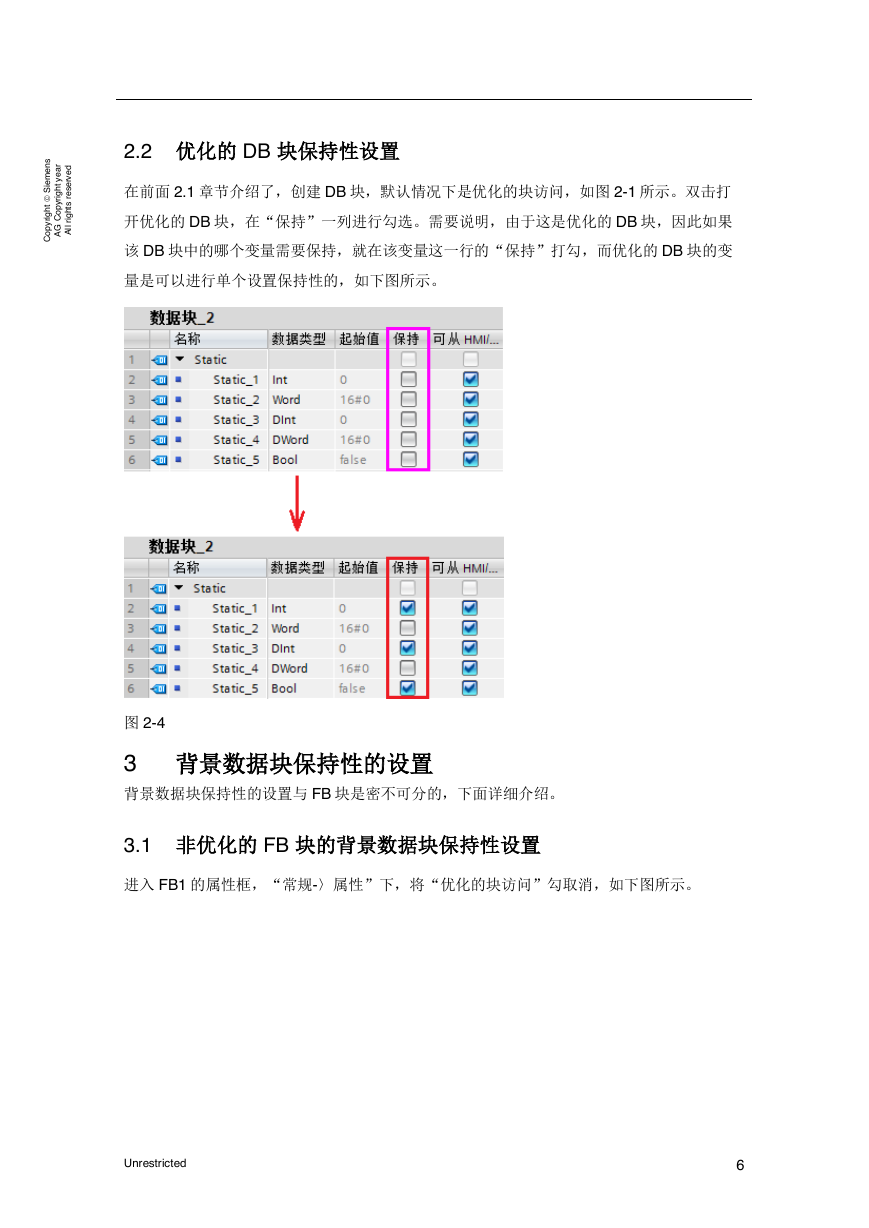

2.2 优化的 DB 块保持性设置
在前面 2.1 章节介绍了，创建 DB 块，默认情况下是优化的块访问，如图 2-1 所示。双击打
开优化的 DB 块，在“保持”一列进行勾选。需要说明，由于这是优化的 DB 块，因此如果
该 DB 块中的哪个变量需要保持，就在该变量这一行的“保持”打勾，而优化的 DB 块的变
量是可以进行单个设置保持性的，如下图所示。
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A
图 2-4
3 背景数据块保持性的设置
背景数据块保持性的设置与 FB 块是密不可分的，下面详细介绍。
3.1 非优化的 FB 块的背景数据块保持性设置
进入 FB1 的属性框，“常规-〉属性”下，将“优化的块访问”勾取消，如下图所示。
Unrestricted
6
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A

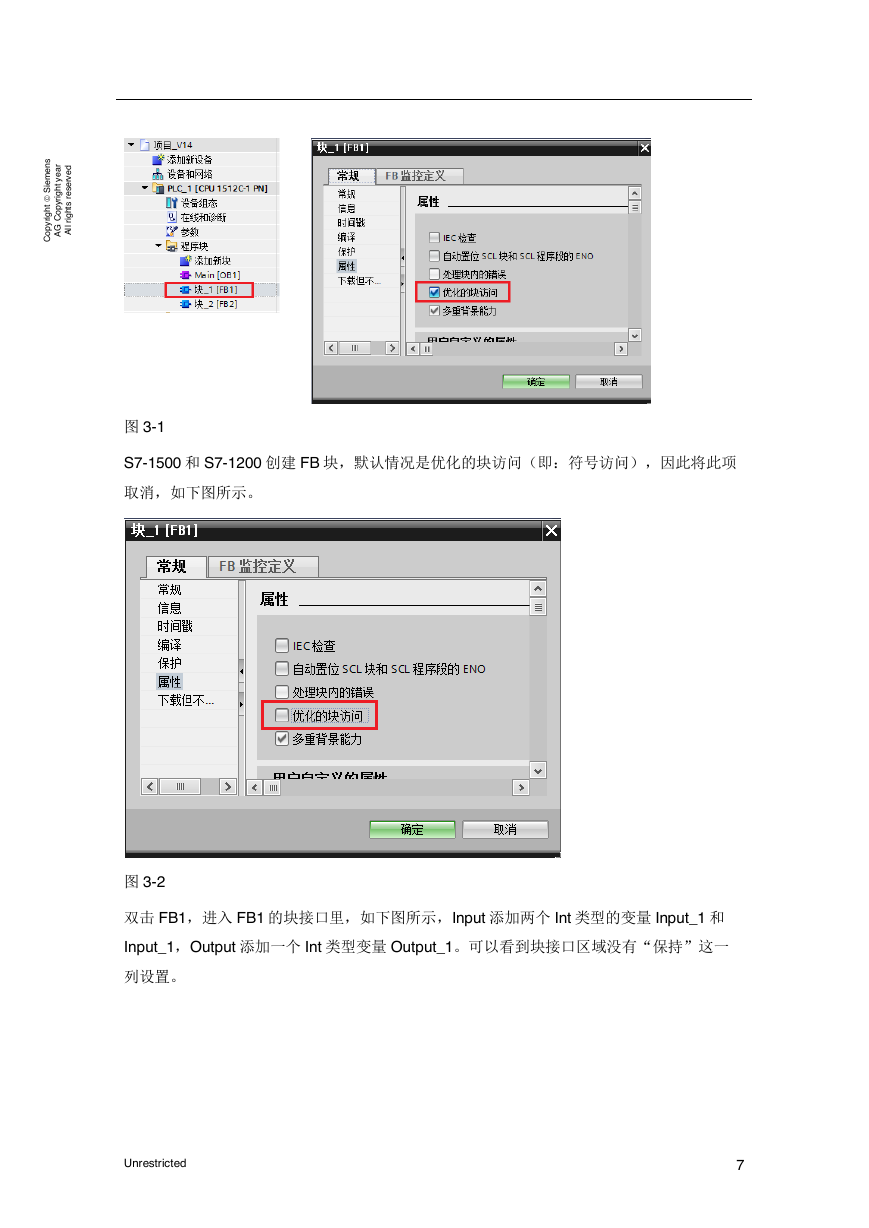

图 3-1
S7-1500 和 S7-1200 创建 FB 块，默认情况是优化的块访问（即：符号访问），因此将此项
取消，如下图所示。
图 3-2
双击 FB1，进入 FB1 的块接口里，如下图所示，Input 添加两个 Int 类型的变量 Input_1 和
Input_1，Output 添加一个 Int 类型变量 Output_1。可以看到块接口区域没有“保持”这一
列设置。
Unrestricted
7
s
n
e
m
e
S
i
t
h
g
i
r
y
p
o
C
r
a
e
y
t
h
g
i
r
y
p
o
C
G
A
d
e
v
r
e
s
e
r
s
t
h
g
i
r
l
l
A

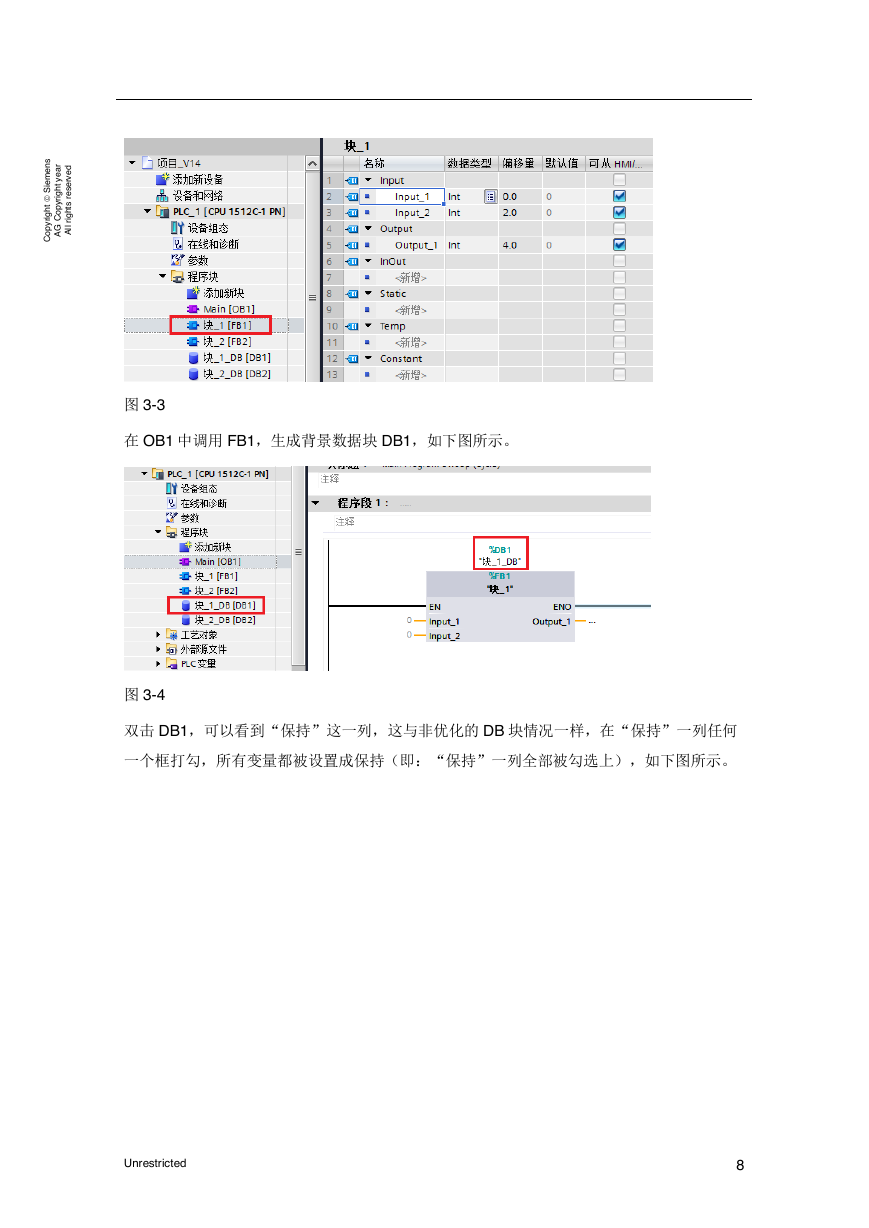

图 3-3
在 OB1 中调用 FB1，生成背景数据块 DB1，如下图所示。
图 3-4
双击 DB1，可以看到“保持”这一列，这与非优化的 DB 块情况一样，在“保持”一列任何
一个框打勾，所有变量都被设置成保持（即：“保持”一列全部被勾选上），如下图所示。
Unrestricted
8
