CODESYS之XYChart.docx

发布时间：2022-06-06 发布人：admin 分类：说明书 资料大小：0.12M 资料格式：docx 举报 版权申诉
第1页 / 共4页
第2页 / 共4页
第3页 / 共4页
第4页 / 共4页
资料共4页，全文预览结束

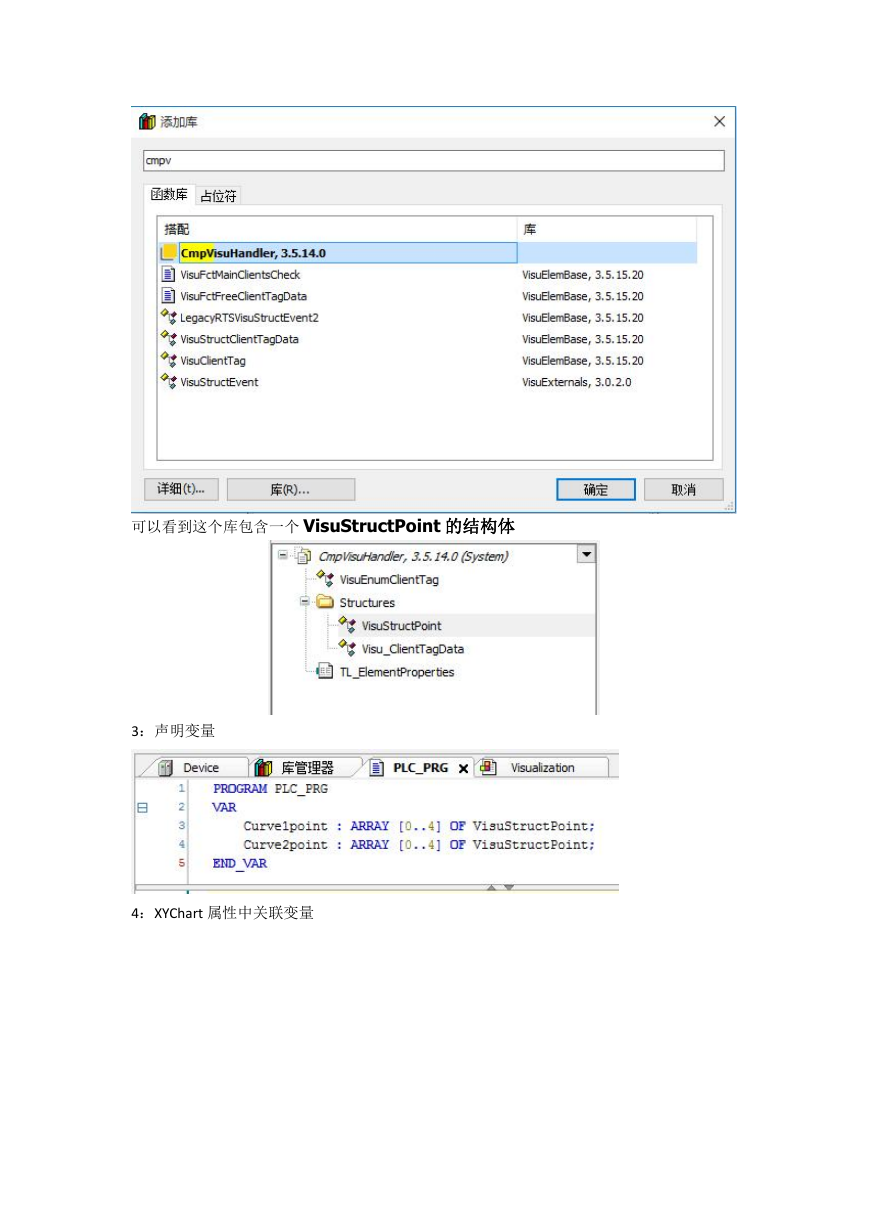

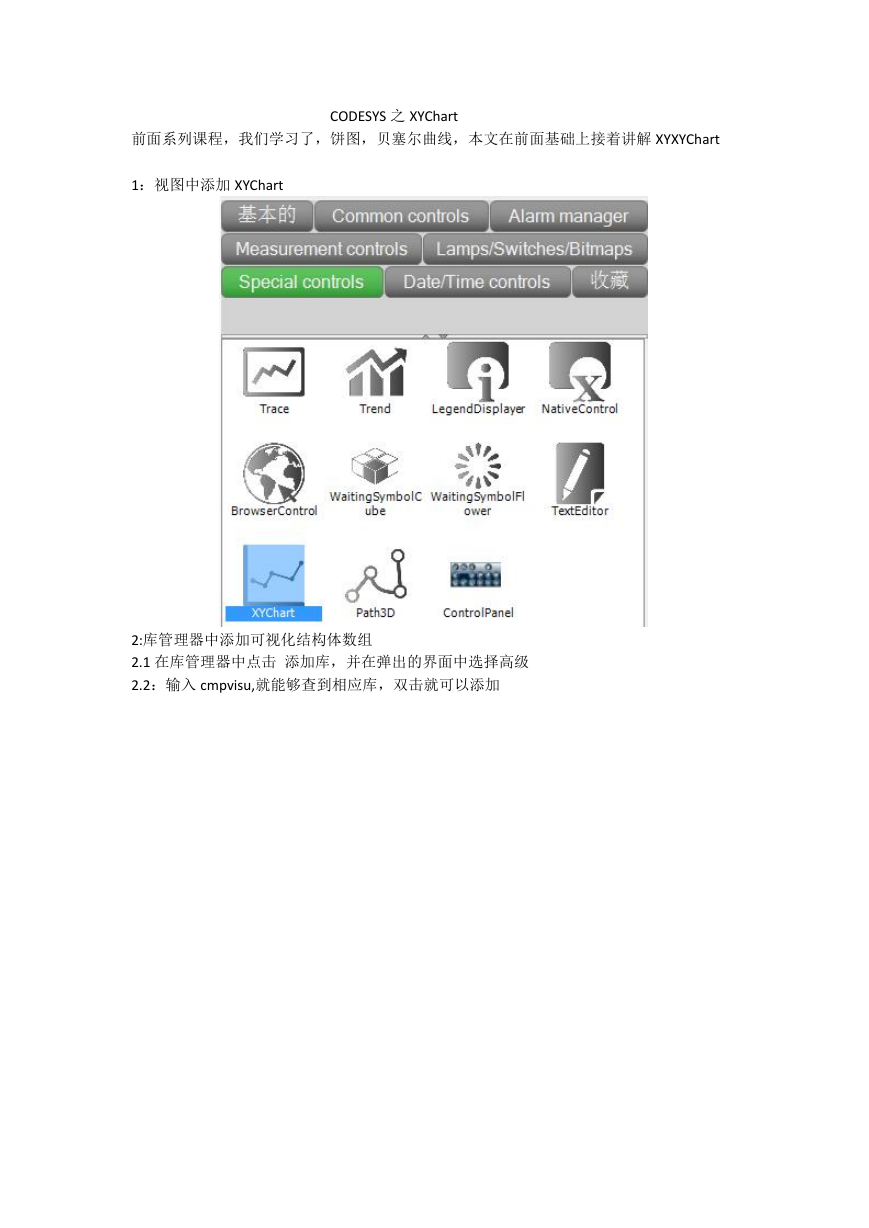

    前面系列课程，我们学习了，饼图，贝塞尔曲线，本文在前面基础上接着讲解 XYXYChart CODESYS 之 XYChart 1：视图中添加 XYChart 2:库管理器中添加可视化结构体数组 2.1 在库管理器中点击 添加库，并在弹出的界面中选择高级 2.2：输入 cmpvisu,就能够查到相应库，双击就可以添加

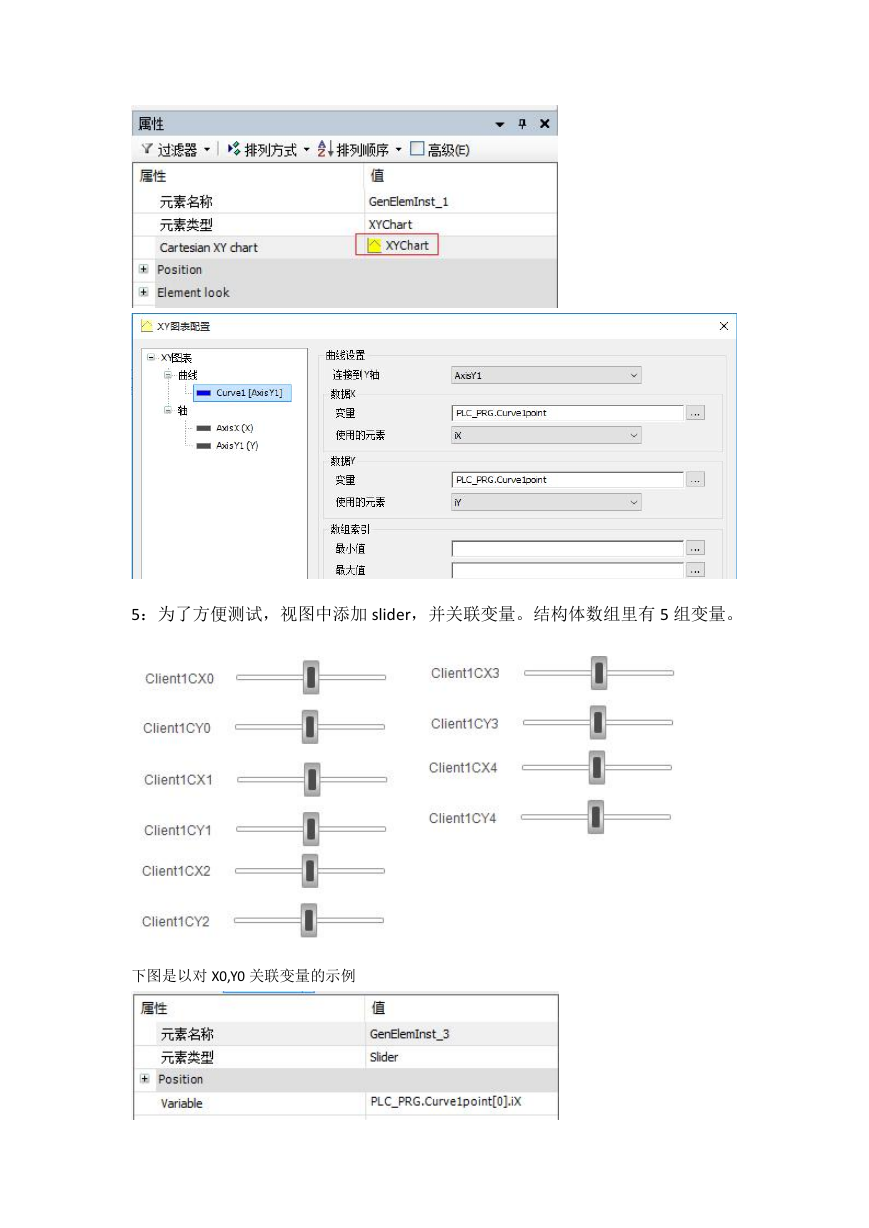

    可以看到这个库包含一个 VisuStructPoint 的结构体 3：声明变量 4：XYChart 属性中关联变量
    5：为了方便测试，视图中添加 slider，并关联变量。结构体数组里有 5 组变量。 下图是以对 X0,Y0 关联变量的示例

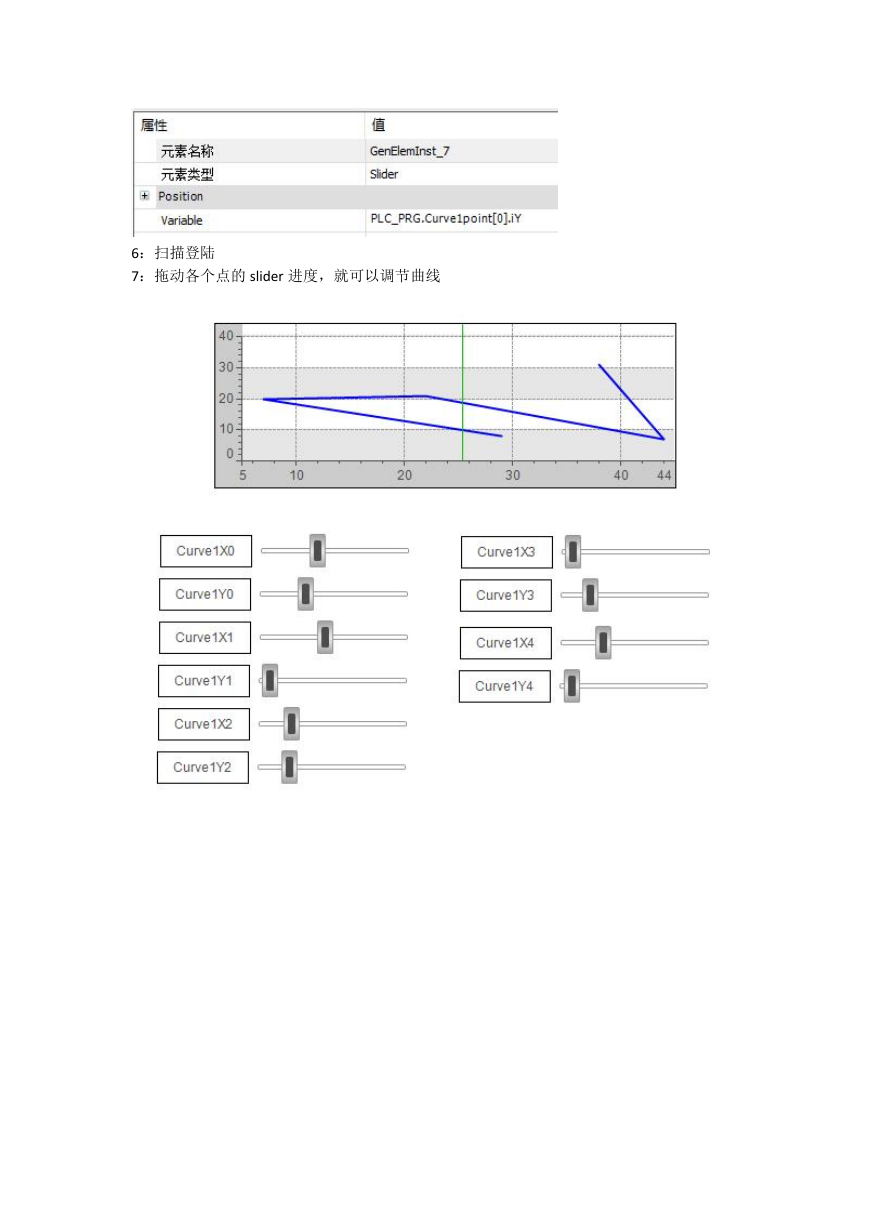

    6：扫描登陆 7：拖动各个点的 slider 进度，就可以调节曲线
