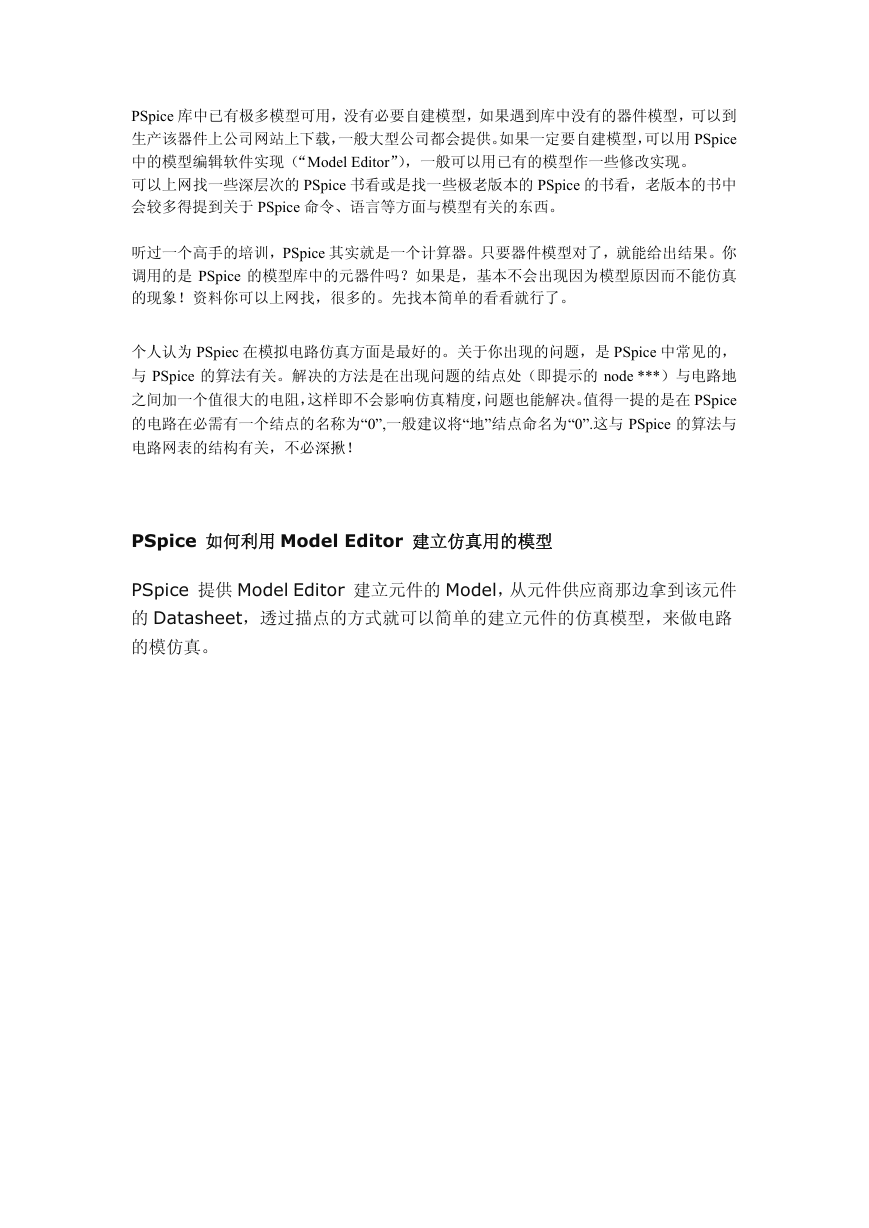

PSpice 库中已有极多模型可用，没有必要自建模型，如果遇到库中没有的器件模型，可以到生产该器件上公司网站上下载，一般大型公司都会提供。如果一定要自建模型，可以用 PSpice 中的模型编辑软件实现（“Model Editor”），一般可以用已有的模型作一些修改实现。可以上网找一些深层次的 PSpice 书看或是找一些极老版本的 PSpice 的书看，老版本的书中会较多得提到关于 PSpice 命令、语言等方面与模型有关的东西。听过一个高手的培训，PSpice 其实就是一个计算器。只要器件模型对了，就能给出结果。你调用的是 PSpice 的模型库中的元器件吗？如果是，基本不会出现因为模型原因而不能仿真的现象！资料你可以上网找，很多的。先找本简单的看看就行了。个人认为 PSpiec 在模拟电路仿真方面是最好的。关于你出现的问题，是 PSpice 中常见的，与 PSpice 的算法有关。解决的方法是在出现问题的结点处（即提示的 node ***）与电路地之间加一个值很大的电阻，这样即不会影响仿真精度，问题也能解决。值得一提的是在 PSpice 的电路在必需有一个结点的名称为“0”,一般建议将“地”结点命名为“0”.这与 PSpice 的算法与电路网表的结构有关，不必深揪！ PSpice 如何利用 Model Editor 建立仿真用的模型 PSpice 提供 Model Editor 建立元件的 Model，从元件供应商那边拿到该元件的 Datasheet，透过描点的方式就可以简单的建立元件的仿真模型，来做电路的模仿真。

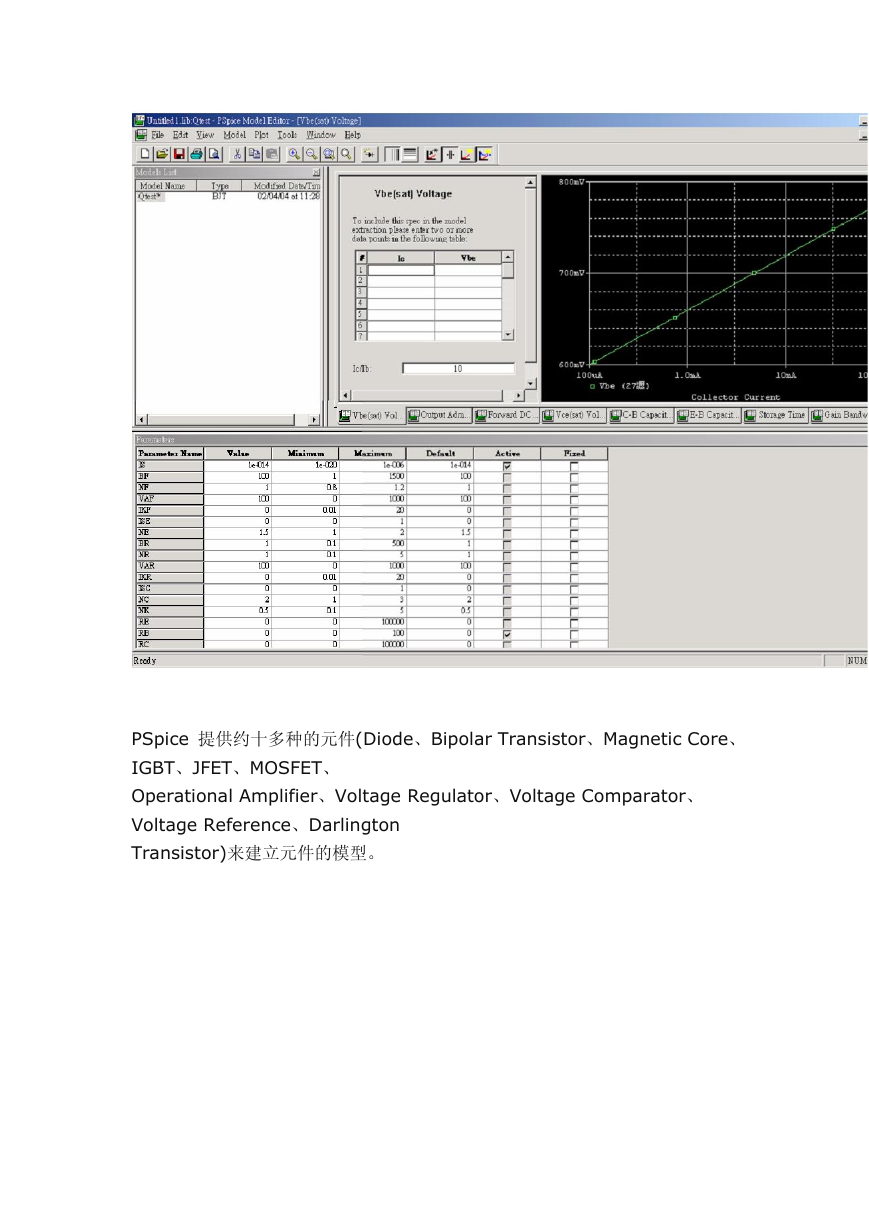

PSpice 提供约十多种的元件(Diode、Bipolar Transistor、Magnetic Core、 IGBT、JFET、MOSFET、 Operational Amplifier、Voltage Regulator、Voltage Comparator、 Voltage Reference、Darlington Transistor)来建立元件的模型。

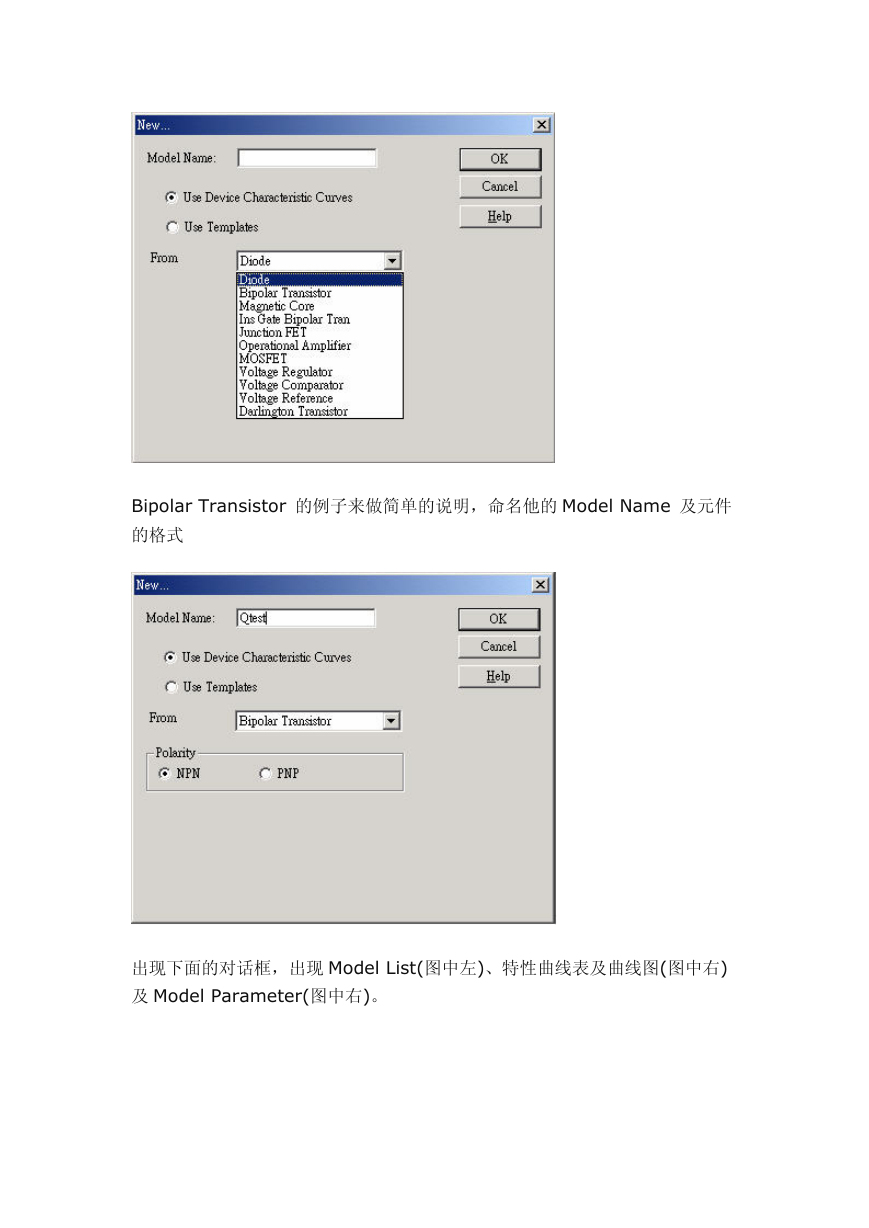

Bipolar Transistor 的例子来做简单的说明，命名他的 Model Name 及元件的格式出现下面的对话框，出现 Model List(图中左)、特性曲线表及曲线图(图中右) 及 Model Parameter(图中右)。

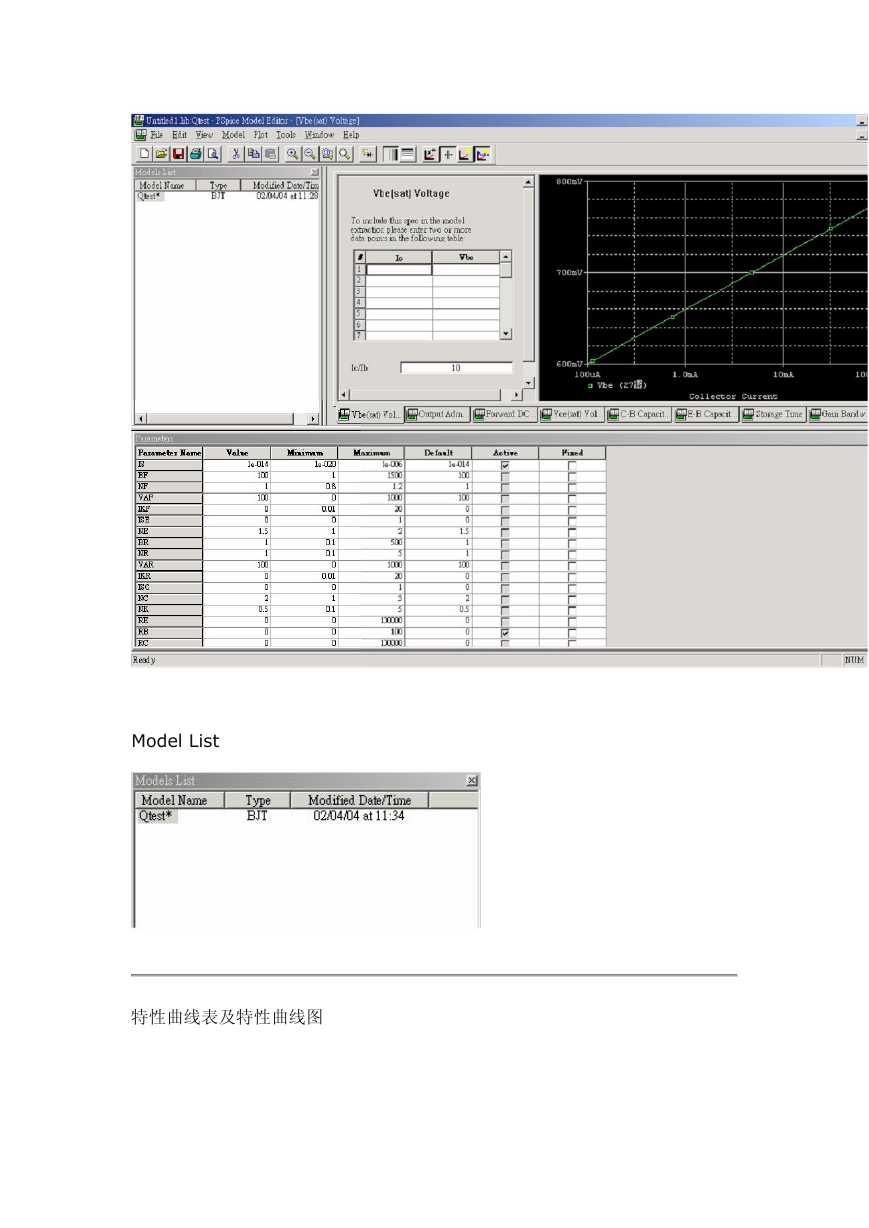

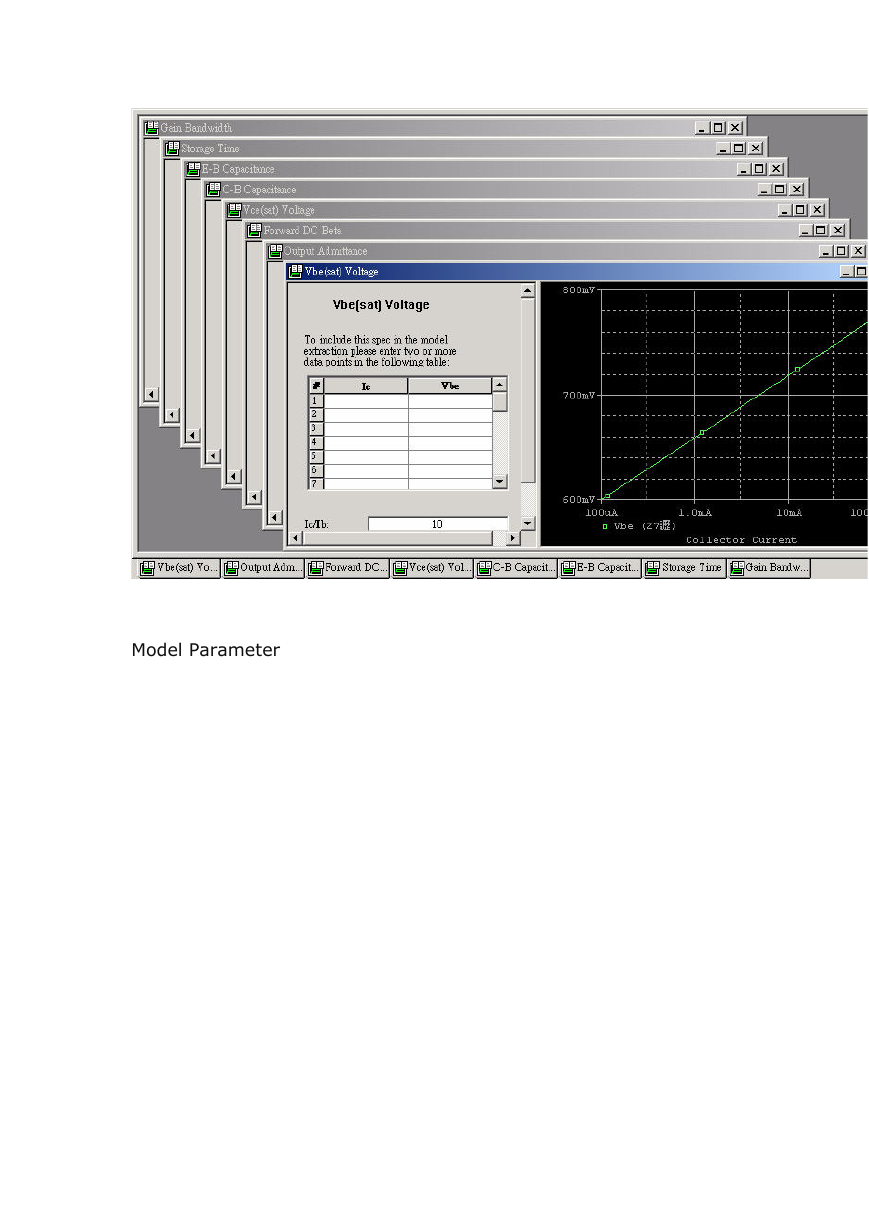

Model List 特性曲线表及特性曲线图

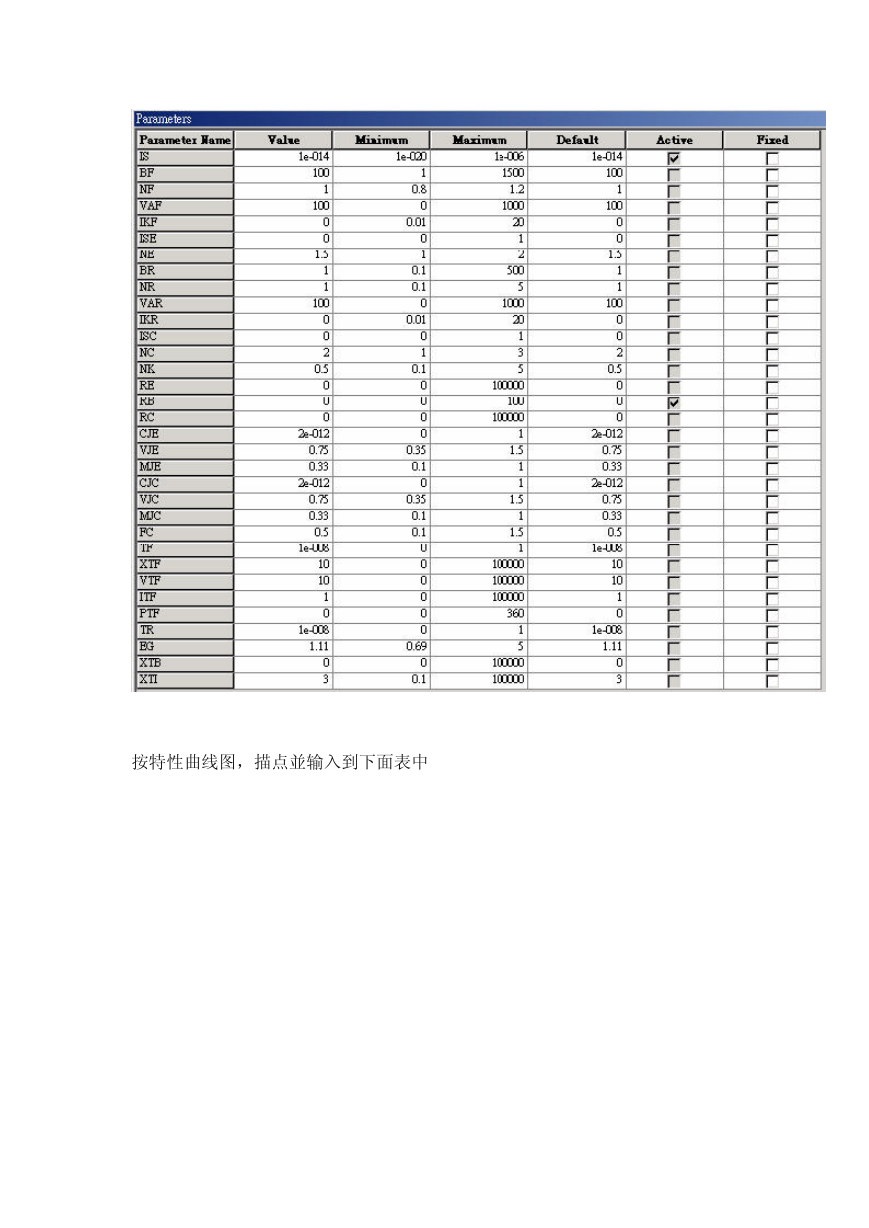

Model Parameter

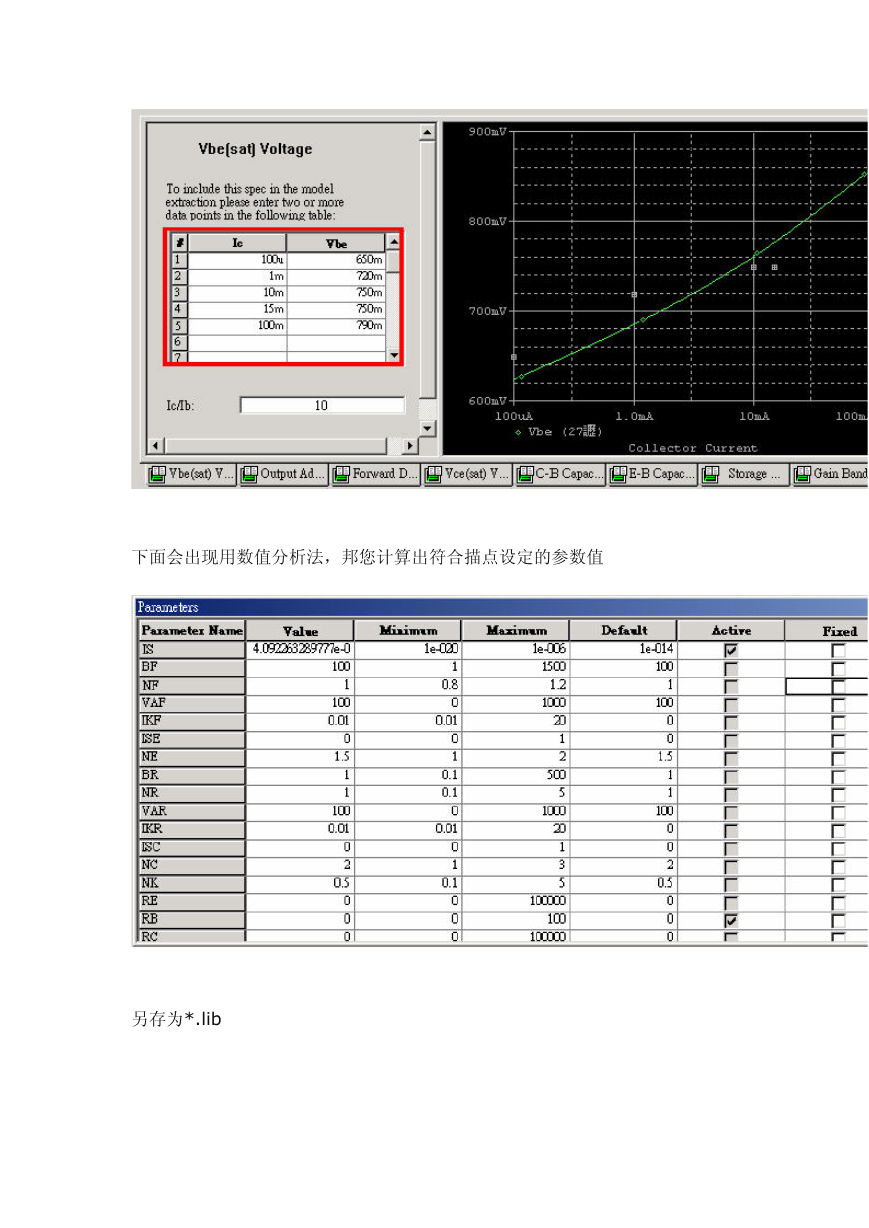

按特性曲线图，描点並输入到下面表中

下面会出现用数值分析法，邦您计算出符合描点设定的参数值另存为*.lib

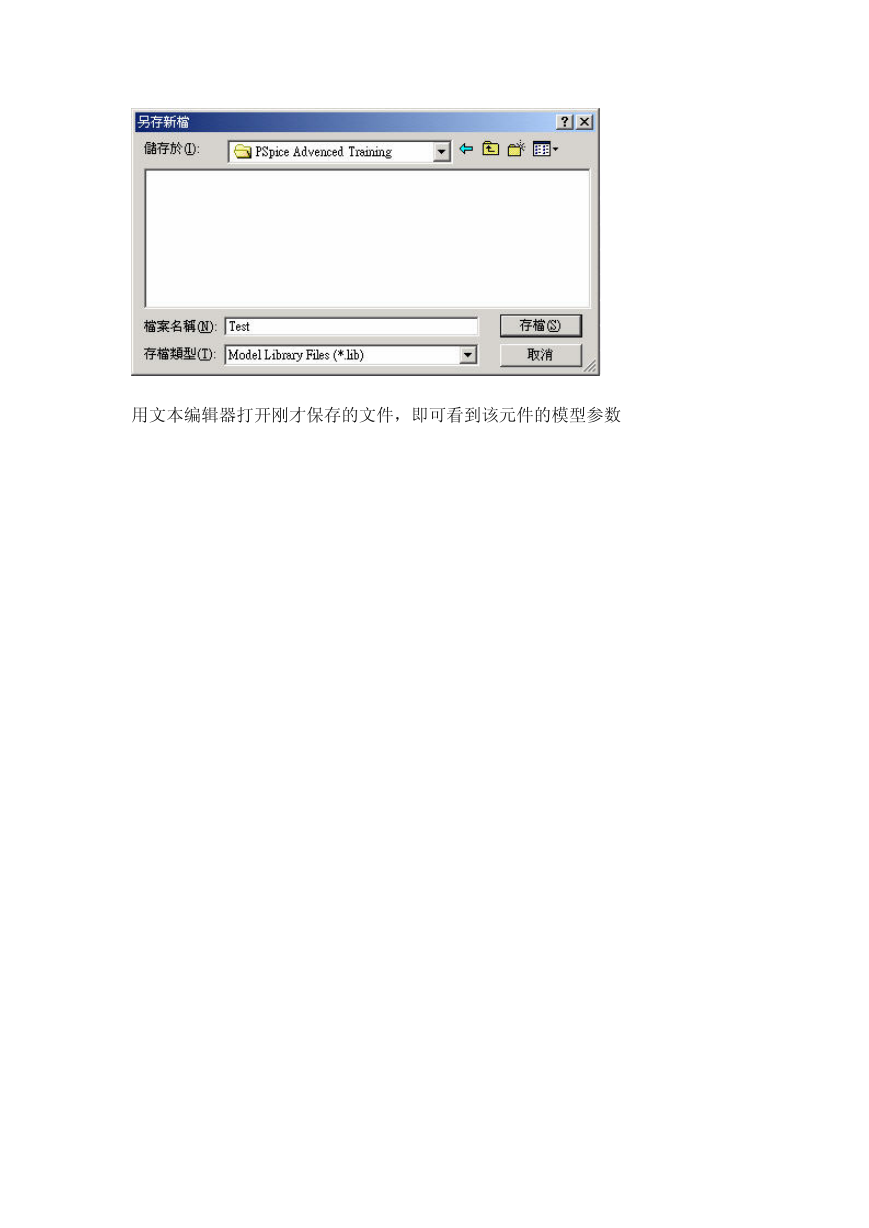

用文本编辑器打开刚才保存的文件，即可看到该元件的模型参数
