丽讯Vivitek投影机-D912说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：5.09M 资料格式：pdf 举报版权申诉

第1页 / 共76页

第2页 / 共76页

第3页 / 共76页

第4页 / 共76页

第5页 / 共76页

第6页 / 共76页

第7页 / 共76页

第8页 / 共76页

入门

产品包装清单

投影机部件图

右前方视图

顶视图 –屏幕显示 (OSD) 按钮和 LED

后部视图

底部视图

遥控器部件

遥控器操作范围

投影机和遥控器按钮

装入遥控器电池

设置和操作

启动和关闭投影机

设置访问密码（安全锁）

调节投影机高度

调节缩放、焦距和梯形校正

调节音量

屏幕显示 (OSD) 菜单设置

OSD Menu（菜单）控件

浏览 OSD

设置 OSD 语言

OSD 菜单概览

图像菜单

电脑菜单

高级功能

色彩管理器

设置 1 菜单

音频

高级 1 功能

3D 设置

高级 2 功能

设置 2 菜单

状态

高级 1 功能

灯泡时数重置

网络

有线LAN端子功能

支持的外部设备

LAN_RJ45

“RS232 by TELNET”快速开始指南。

如何在Windows VISTA / 7中启用TELNET

“RS232 by TELNET”规格表 :

高级 2 功能

源滤波器

维护与安全

更换投影灯

重新设置投影灯

清洁投影机

清洁镜头

清洁机身

使用 Kensington® 锁&使用安全栓

使用 Kensington® 锁

使用安全栓

故障排除

常见问题和解决方案

有关故障排除的提示

LED 错误消息

图像问题

投影灯问题

遥控器问题

音频问题

对投影机进行维修

HDMI 常见问题解答

规格

投影距离对投影大小

投影距离及投影大小表

时钟模式表

投影机尺寸

法规

FCC 警告

加拿大

安全认证

废弃电器电子产品回收处理管理条例 (China WEEE)

废电池

附录 I

RS-232C 协议

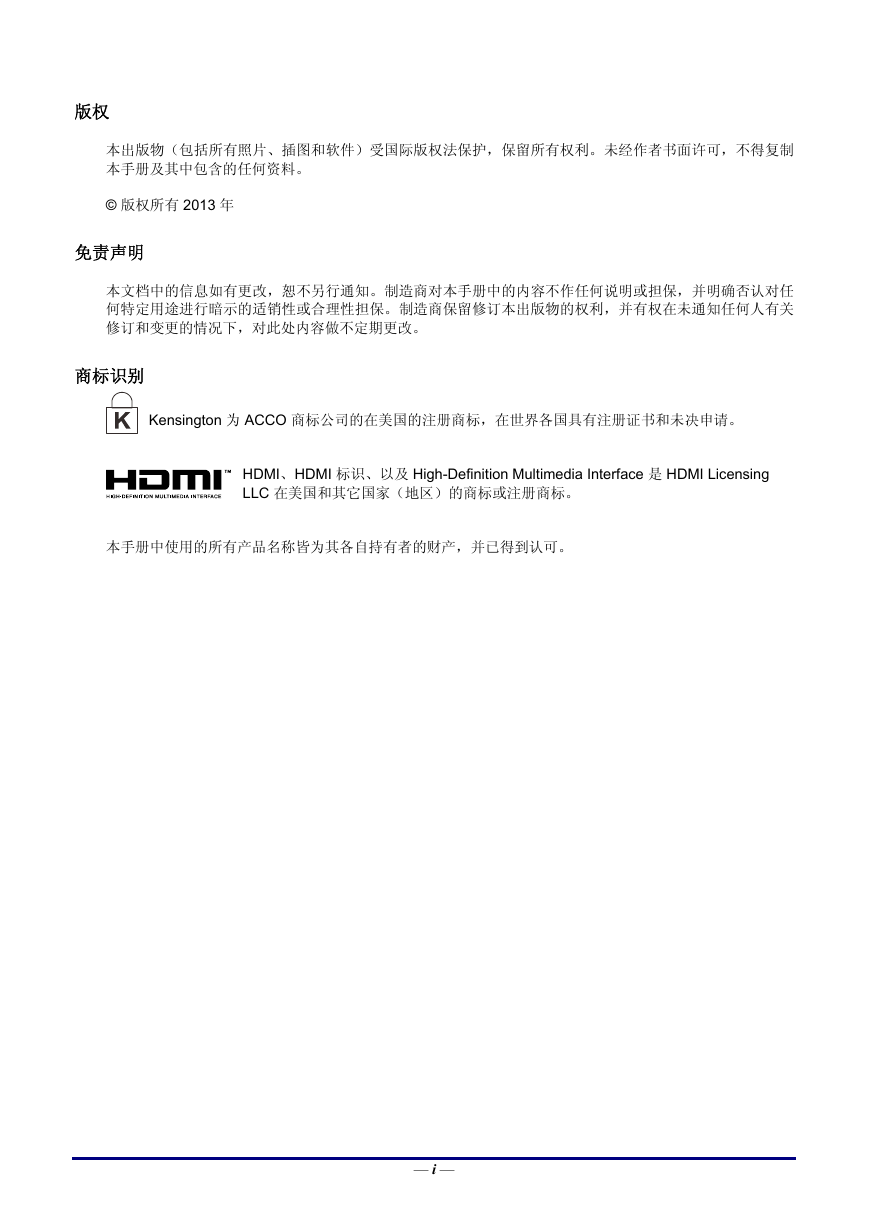

版权本出版物（包括所有照片、插图和软件）受国际版权法保护，保留所有权利。未经作者书面许可，不得复制本手册及其中包含的任何资料。 © 版权所有 2013 年免责声明本文档中的信息如有更改，恕不另行通知。制造商对本手册中的内容不作任何说明或担保，并明确否认对任何特定用途进行暗示的适销性或合理性担保。制造商保留修订本出版物的权利，并有权在未通知任何人有关修订和变更的情况下，对此处内容做不定期更改。商标识别 Kensington 为 ACCO 商标公司的在美国的注册商标，在世界各国具有注册证书和未决申请。 HDMI、HDMI 标识、以及 High-Definition Multimedia Interface 是 HDMI Licensing LLC 在美国和其它国家（地区）的商标或注册商标。本手册中使用的所有产品名称皆为其各自持有者的财产，并已得到认可。 — i —

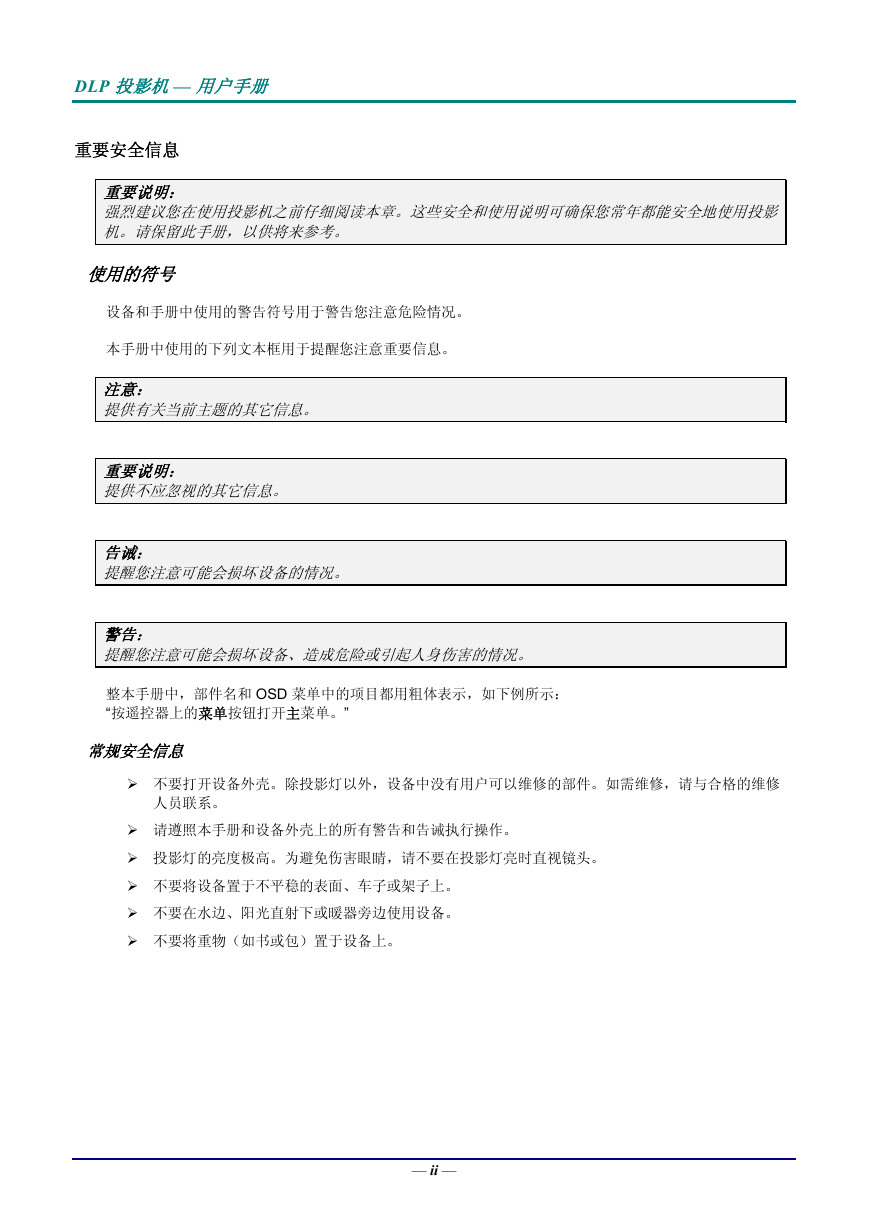

DLP 投影机 — 用户手册重要安全信息重要说明：强烈建议您在使用投影机之前仔细阅读本章。这些安全和使用说明可确保您常年都能安全地使用投影机。请保留此手册，以供将来参考。使用的符号设备和手册中使用的警告符号用于警告您注意危险情况。本手册中使用的下列文本框用于提醒您注意重要信息。注意：提供有关当前主题的其它信息。重要说明：提供不应忽视的其它信息。告诫：提醒您注意可能会损坏设备的情况。警告：提醒您注意可能会损坏设备、造成危险或引起人身伤害的情况。整本手册中，部件名和 OSD 菜单中的项目都用粗体表示，如下例所示： “按遥控器上的菜单按钮打开主菜单。” 常规安全信息  不要打开设备外壳。除投影灯以外，设备中没有用户可以维修的部件。如需维修，请与合格的维修人员联系。  请遵照本手册和设备外壳上的所有警告和告诫执行操作。  投影灯的亮度极高。为避免伤害眼睛，请不要在投影灯亮时直视镜头。  不要将设备置于不平稳的表面、车子或架子上。  不要在水边、阳光直射下或暖器旁边使用设备。  不要将重物（如书或包）置于设备上。 — ii —

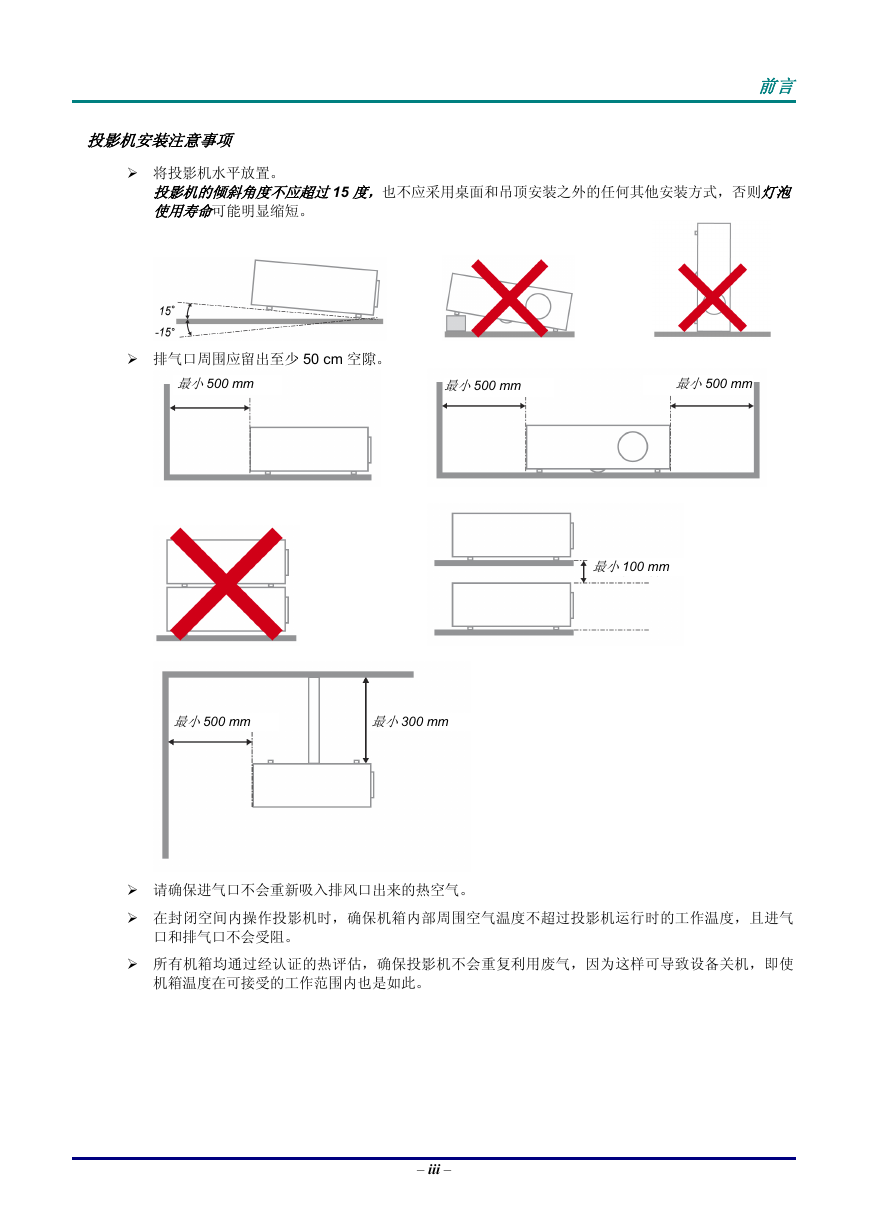

投影机安装注意事项  将投影机水平放置。投影机的倾斜角度不应超过 15 度，也不应采用桌面和吊顶安装之外的任何其他安装方式，否则灯泡使用寿命可能明显缩短。前言  排气口周围应留出至少 50 cm 空隙。最小500 mm 最小500 mm 最小500 mm 最小500 mm 最小300 mm 最小100 mm  请确保进气口不会重新吸入排风口出来的热空气。  在封闭空间内操作投影机时，确保机箱内部周围空气温度不超过投影机运行时的工作温度，且进气口和排气口不会受阻。  所有机箱均通过经认证的热评估，确保投影机不会重复利用废气，因为这样可导致设备关机，即使机箱温度在可接受的工作范围内也是如此。 – iii –

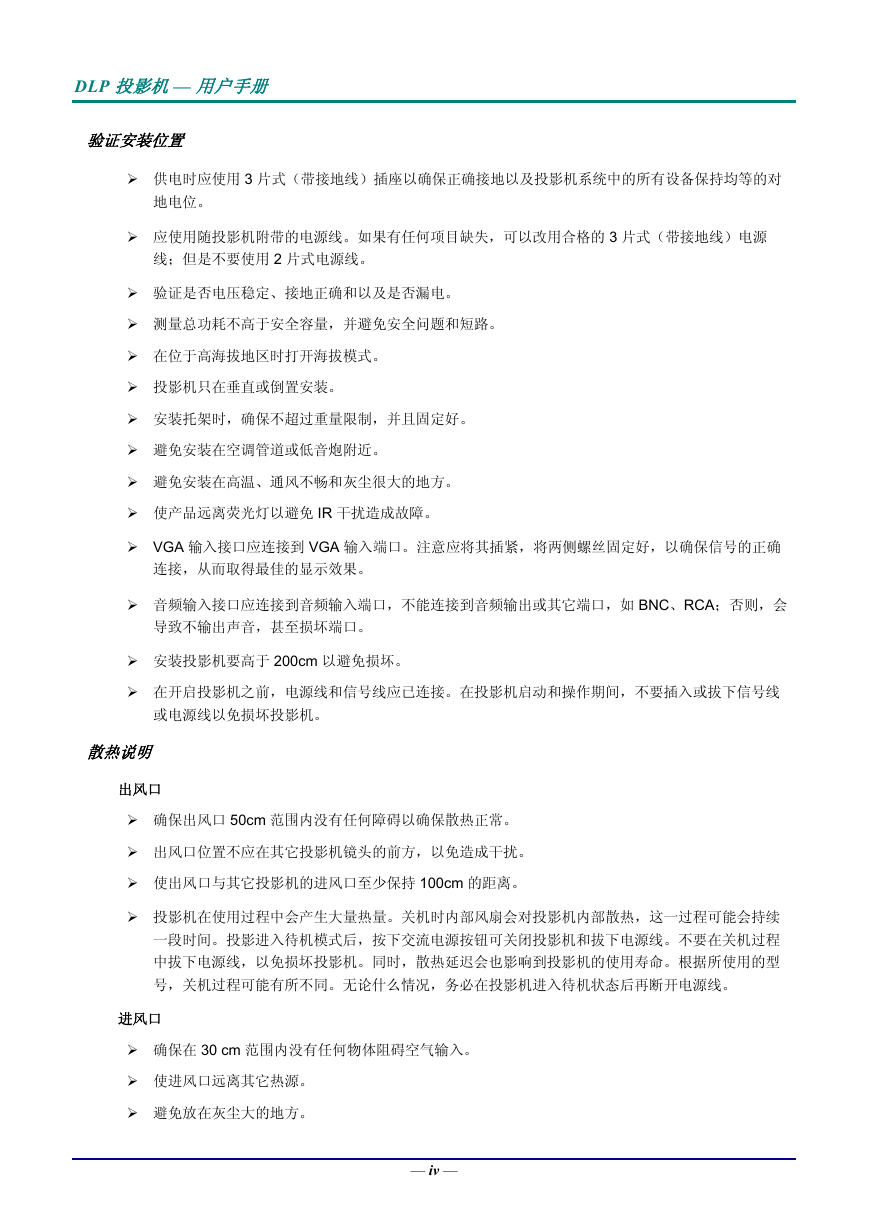

DLP 投影机 — 用户手册验证安装位置  供电时应使用 3 片式（带接地线）插座以确保正确接地以及投影机系统中的所有设备保持均等的对地电位。  应使用随投影机附带的电源线。如果有任何项目缺失，可以改用合格的 3 片式（带接地线）电源线；但是不要使用 2 片式电源线。  验证是否电压稳定、接地正确和以及是否漏电。  测量总功耗不高于安全容量，并避免安全问题和短路。  在位于高海拔地区时打开海拔模式。  投影机只在垂直或倒置安装。  安装托架时，确保不超过重量限制，并且固定好。  避免安装在空调管道或低音炮附近。  避免安装在高温、通风不畅和灰尘很大的地方。  使产品远离荧光灯以避免 IR 干扰造成故障。  VGA 输入接口应连接到 VGA 输入端口。注意应将其插紧，将两侧螺丝固定好，以确保信号的正确连接，从而取得最佳的显示效果。  音频输入接口应连接到音频输入端口，不能连接到音频输出或其它端口，如 BNC、RCA；否则，会导致不输出声音，甚至损坏端口。  安装投影机要高于 200cm 以避免损坏。  在开启投影机之前，电源线和信号线应已连接。在投影机启动和操作期间，不要插入或拔下信号线或电源线以免损坏投影机。散热说明出风口  确保出风口 50cm 范围内没有任何障碍以确保散热正常。  出风口位置不应在其它投影机镜头的前方，以免造成干扰。  使出风口与其它投影机的进风口至少保持 100cm 的距离。  投影机在使用过程中会产生大量热量。关机时内部风扇会对投影机内部散热，这一过程可能会持续一段时间。投影进入待机模式后，按下交流电源按钮可关闭投影机和拔下电源线。不要在关机过程中拔下电源线，以免损坏投影机。同时，散热延迟会也影响到投影机的使用寿命。根据所使用的型号，关机过程可能有所不同。无论什么情况，务必在投影机进入待机状态后再断开电源线。进风口  确保在 30 cm 范围内没有任何物体阻碍空气输入。  使进风口远离其它热源。  避免放在灰尘大的地方。 — iv —

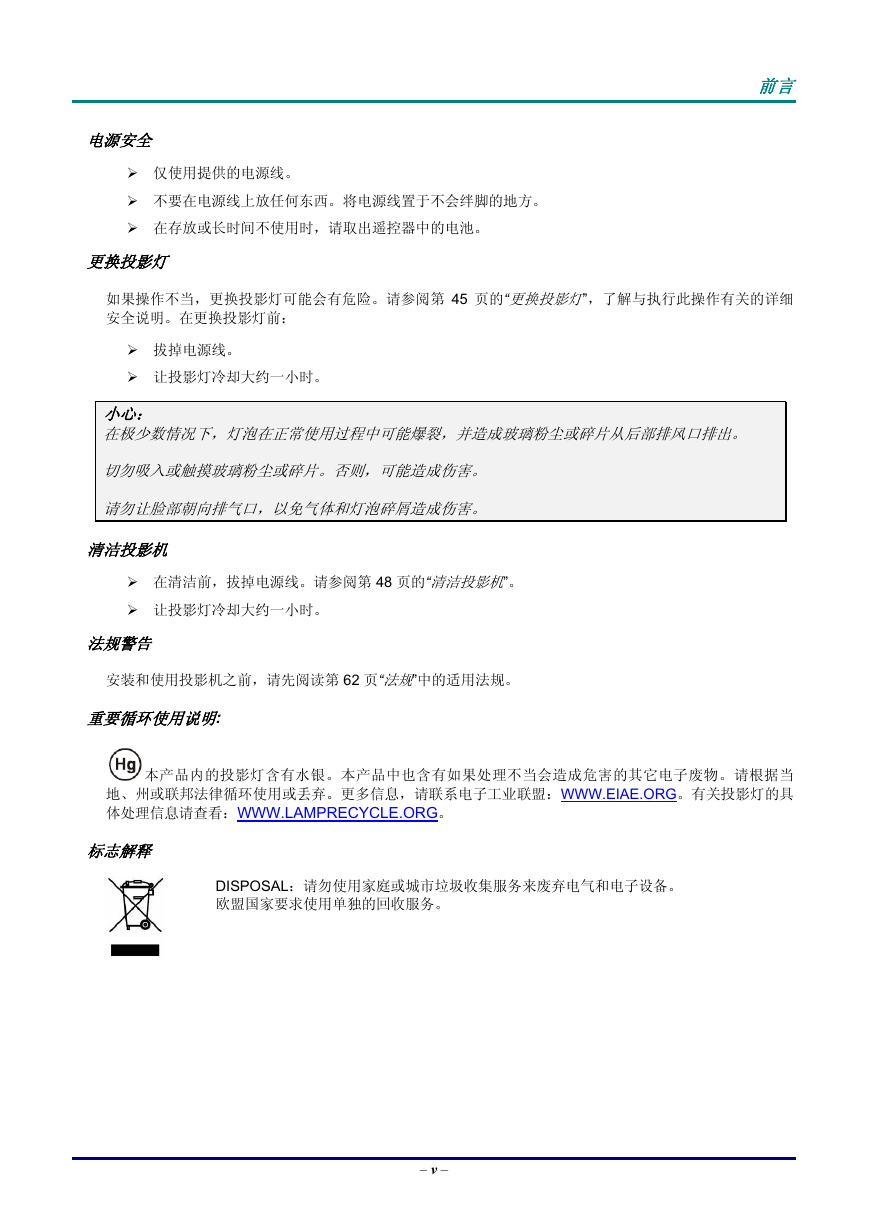

前言电源安全  仅使用提供的电源线。  不要在电源线上放任何东西。将电源线置于不会绊脚的地方。  在存放或长时间不使用时，请取出遥控器中的电池。更换投影灯如果操作不当，更换投影灯可能会有危险。请参阅第 45 页的“更换投影灯”，了解与执行此操作有关的详细安全说明。在更换投影灯前：  拔掉电源线。  让投影灯冷却大约一小时。小心：在极少数情况下，灯泡在正常使用过程中可能爆裂，并造成玻璃粉尘或碎片从后部排风口排出。切勿吸入或触摸玻璃粉尘或碎片。否则，可能造成伤害。请勿让脸部朝向排气口，以免气体和灯泡碎屑造成伤害。清洁投影机  在清洁前，拔掉电源线。请参阅第 48 页的“清洁投影机”。  让投影灯冷却大约一小时。法规警告安装和使用投影机之前，请先阅读第 62 页“法规”中的适用法规。重要循环使用说明: 本产品内的投影灯含有水银。本产品中也含有如果处理不当会造成危害的其它电子废物。请根据当地、州或联邦法律循环使用或丢弃。更多信息，请联系电子工业联盟：WWW.EIAE.ORG。有关投影灯的具体处理信息请查看：WWW.LAMPRECYCLE.ORG。 DISPOSAL：请勿使用家庭或城市垃圾收集服务来废弃电气和电子设备。欧盟国家要求使用单独的回收服务。标志解释 – v –

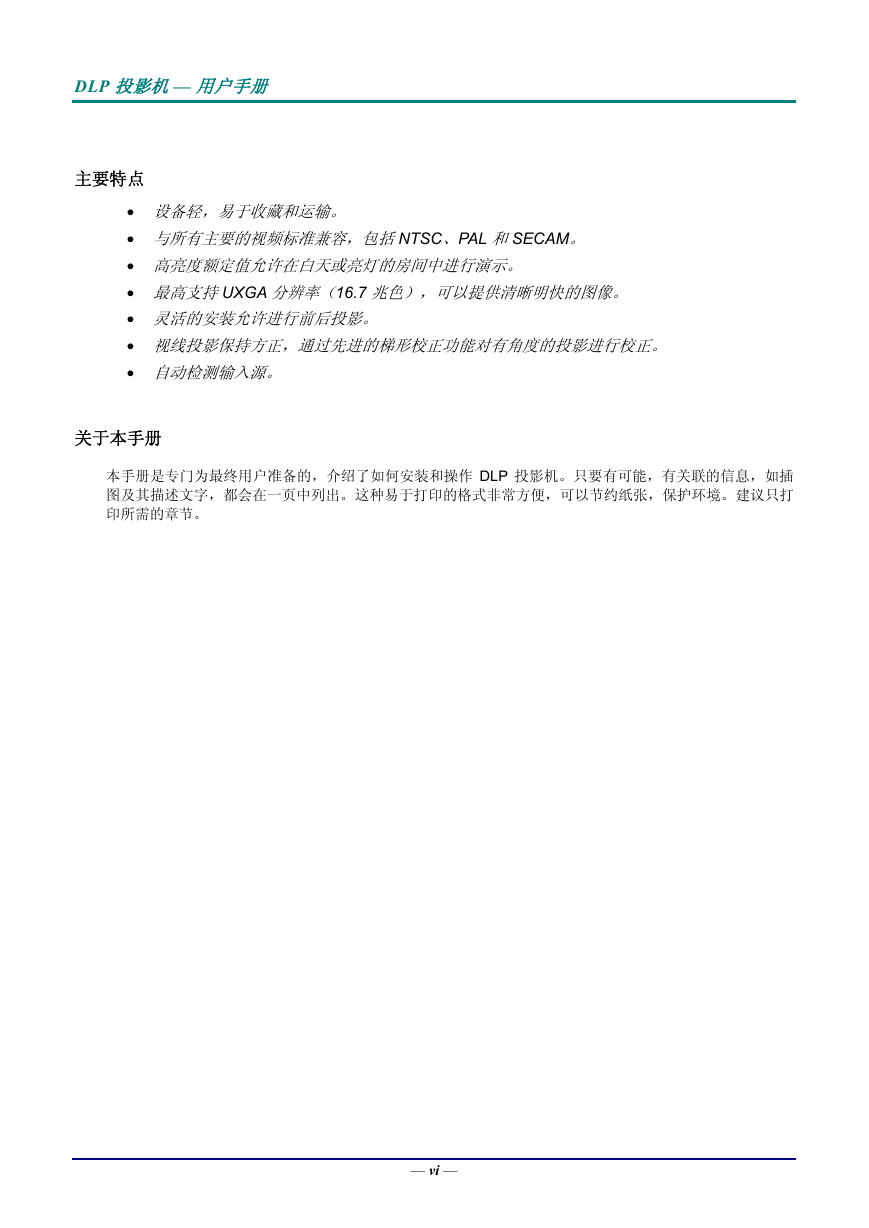

DLP 投影机 — 用户手册主要特点 • 设备轻，易于收藏和运输。 • 与所有主要的视频标准兼容，包括 NTSC、PAL 和 SECAM。 • 高亮度额定值允许在白天或亮灯的房间中进行演示。 • 最高支持 UXGA 分辨率（16.7 兆色），可以提供清晰明快的图像。 • 灵活的安装允许进行前后投影。 • 视线投影保持方正，通过先进的梯形校正功能对有角度的投影进行校正。 • 自动检测输入源。关于本手册本手册是专门为最终用户准备的，介绍了如何安装和操作 DLP 投影机。只要有可能，有关联的信息，如插图及其描述文字，都会在一页中列出。这种易于打印的格式非常方便，可以节约纸张，保护环境。建议只打印所需的章节。 — vi —

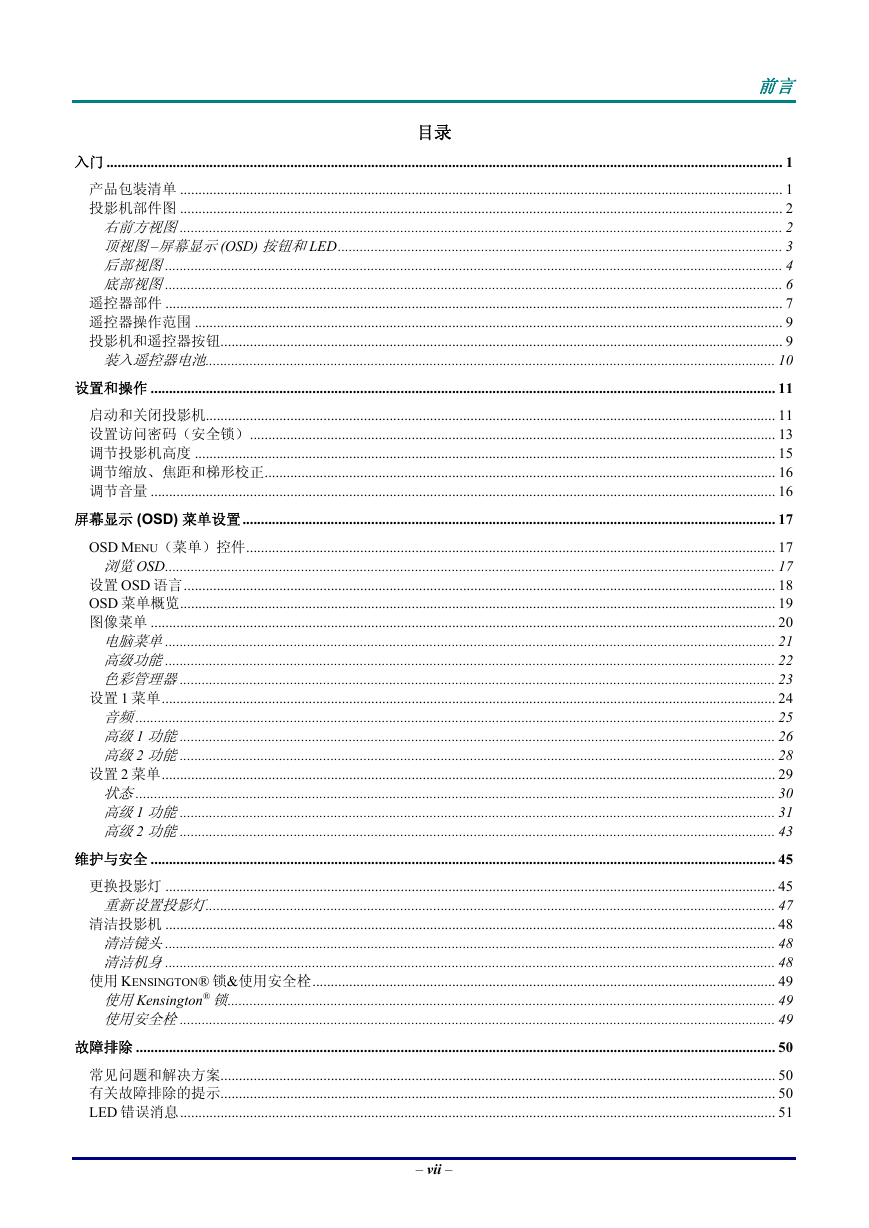

目录前言入门 ........................................................................................................................................................................................ 1 产品包装清单 .................................................................................................................................................................... 1 投影机部件图 .................................................................................................................................................................... 2 右前方视图 .................................................................................................................................................................... 2 顶视图 –屏幕显示 (OSD) 按钮和 LED ......................................................................................................................... 3 后部视图 ........................................................................................................................................................................ 4 底部视图 ........................................................................................................................................................................ 6 遥控器部件 ........................................................................................................................................................................ 7 遥控器操作范围 ................................................................................................................................................................ 9 投影机和遥控器按钮 ......................................................................................................................................................... 9 装入遥控器电池 ........................................................................................................................................................... 10 设置和操作 .......................................................................................................................................................................... 11 启动和关闭投影机 ........................................................................................................................................................... 11 设置访问密码（安全锁） ............................................................................................................................................... 13 调节投影机高度 .............................................................................................................................................................. 15 调节缩放、焦距和梯形校正 ........................................................................................................................................... 16 调节音量 .......................................................................................................................................................................... 16 屏幕显示 (OSD) 菜单设置 ................................................................................................................................................. 17 OSD MENU（菜单）控件 ................................................................................................................................................ 17 浏览 OSD ...................................................................................................................................................................... 17 设置 OSD 语言 ................................................................................................................................................................. 18 OSD 菜单概览 .................................................................................................................................................................. 19 图像菜单 .......................................................................................................................................................................... 20 电脑菜单 ...................................................................................................................................................................... 21 高级功能 ...................................................................................................................................................................... 22 色彩管理器 .................................................................................................................................................................. 23 设置 1 菜单 ....................................................................................................................................................................... 24 音频 .............................................................................................................................................................................. 25 高级 1 功能 .................................................................................................................................................................. 26 高级 2 功能 .................................................................................................................................................................. 28 设置 2 菜单 ....................................................................................................................................................................... 29 状态 .............................................................................................................................................................................. 30 高级 1 功能 .................................................................................................................................................................. 31 高级 2 功能 .................................................................................................................................................................. 43 维护与安全 .......................................................................................................................................................................... 45 更换投影灯 ...................................................................................................................................................................... 45 重新设置投影灯 ........................................................................................................................................................... 47 清洁投影机 ...................................................................................................................................................................... 48 清洁镜头 ...................................................................................................................................................................... 48 清洁机身 ...................................................................................................................................................................... 48 使用 KENSINGTON® 锁&使用安全栓 .............................................................................................................................. 49 使用 Kensington® 锁 ..................................................................................................................................................... 49 使用安全栓 .................................................................................................................................................................. 49 故障排除 .............................................................................................................................................................................. 50 常见问题和解决方案 ....................................................................................................................................................... 50 有关故障排除的提示 ....................................................................................................................................................... 50 LED 错误消息 .................................................................................................................................................................. 51 – vii –
