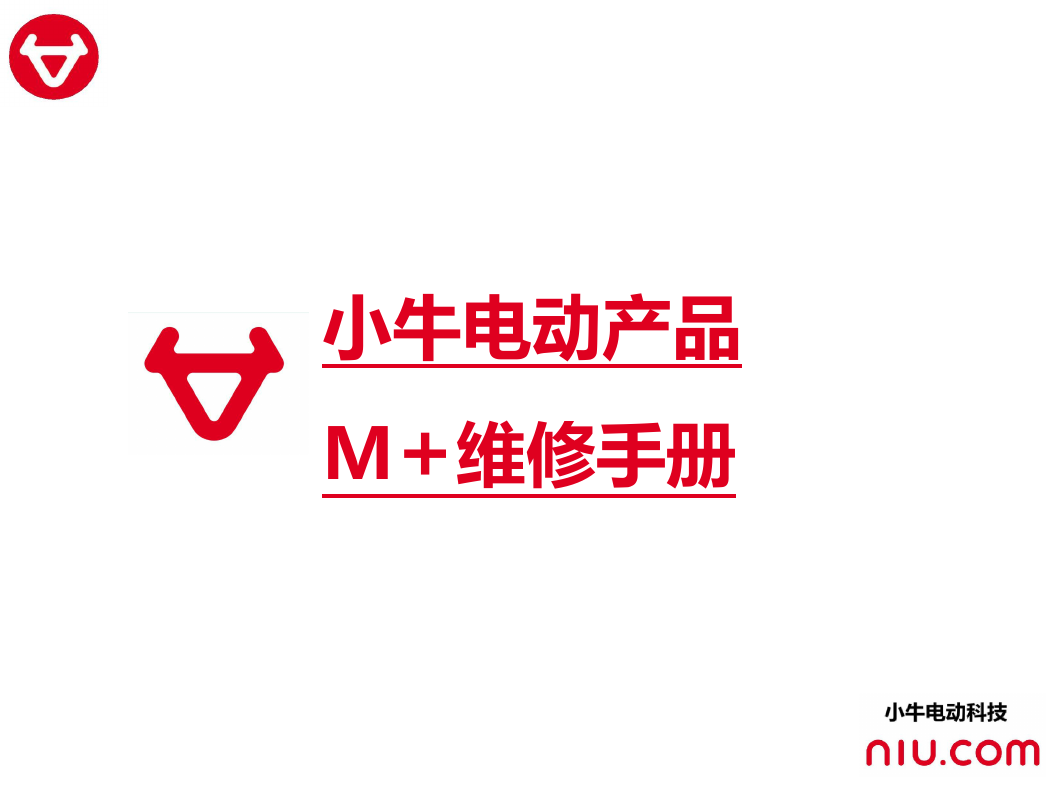

小牛电动产品 M+维修手册

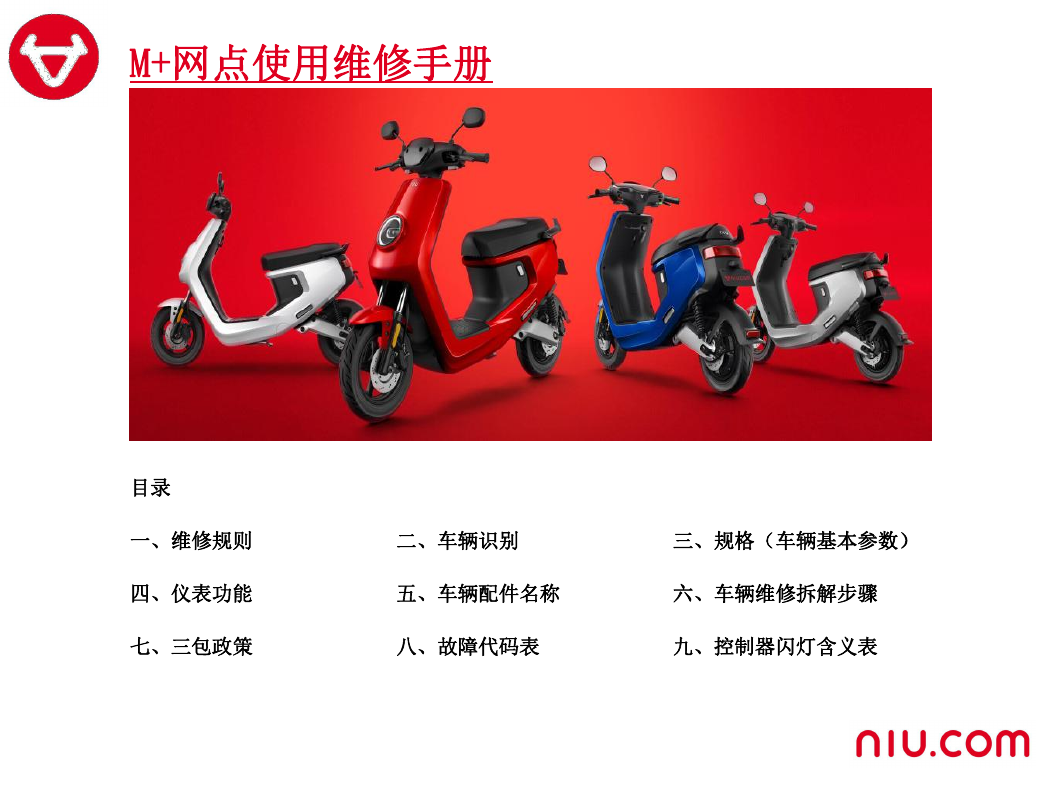

M+网点使用维修手册目录一、维修规则二、车辆识别三、规格（车辆基本参数）四、仪表功能五、车辆配件名称六、车辆维修拆解步骤七、三包政策八、故障代码表九、控制器闪灯含义表

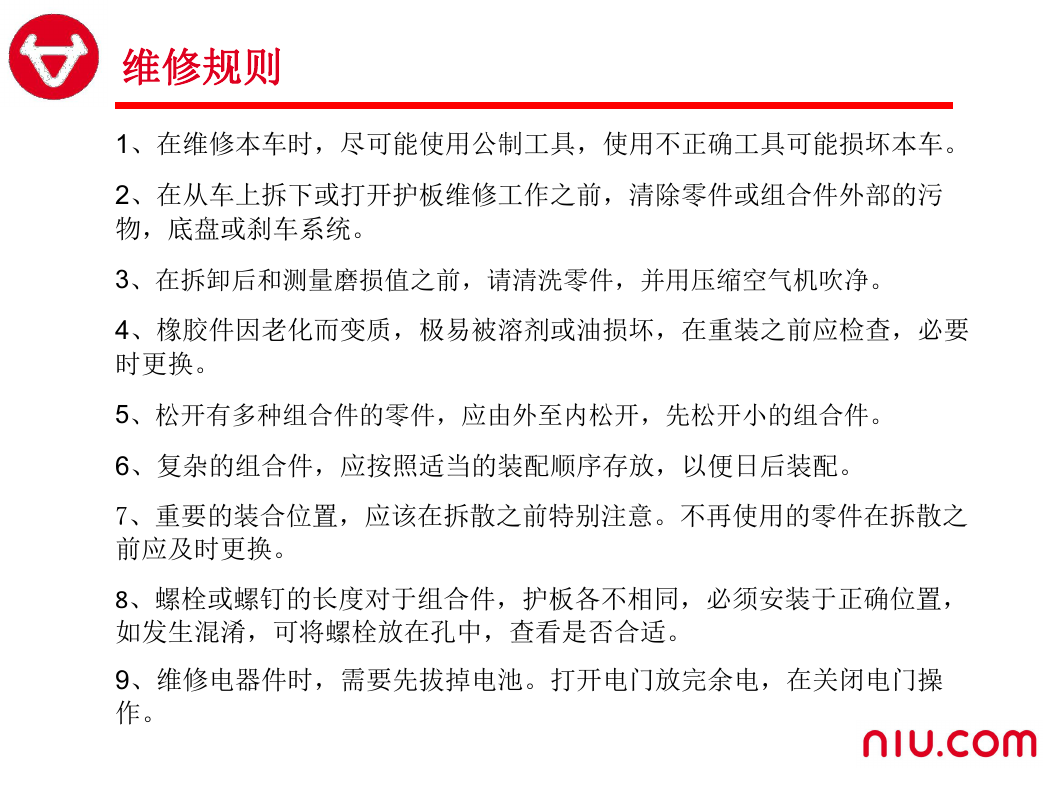

维修规则 1、在维修本车时，尽可能使用公制工具，使用不正确工具可能损坏本车。 2、在从车上拆下或打开护板维修工作之前，清除零件或组合件外部的污物，底盘或刹车系统。 3、在拆卸后和测量磨损值之前，请清洗零件，并用压缩空气机吹净。 4、橡胶件因老化而变质，极易被溶剂或油损坏，在重装之前应检查，必要时更换。 5、松开有多种组合件的零件，应由外至内松开，先松开小的组合件。 6、复杂的组合件，应按照适当的装配顺序存放，以便日后装配。 7、重要的装合位置，应该在拆散之前特别注意。不再使用的零件在拆散之前应及时更换。 8、螺栓或螺钉的长度对于组合件，护板各不相同，必须安装于正确位置，如发生混淆，可将螺栓放在孔中，查看是否合适。 9、维修电器件时，需要先拔掉电池。打开电门放完余电，在关闭电门操作。

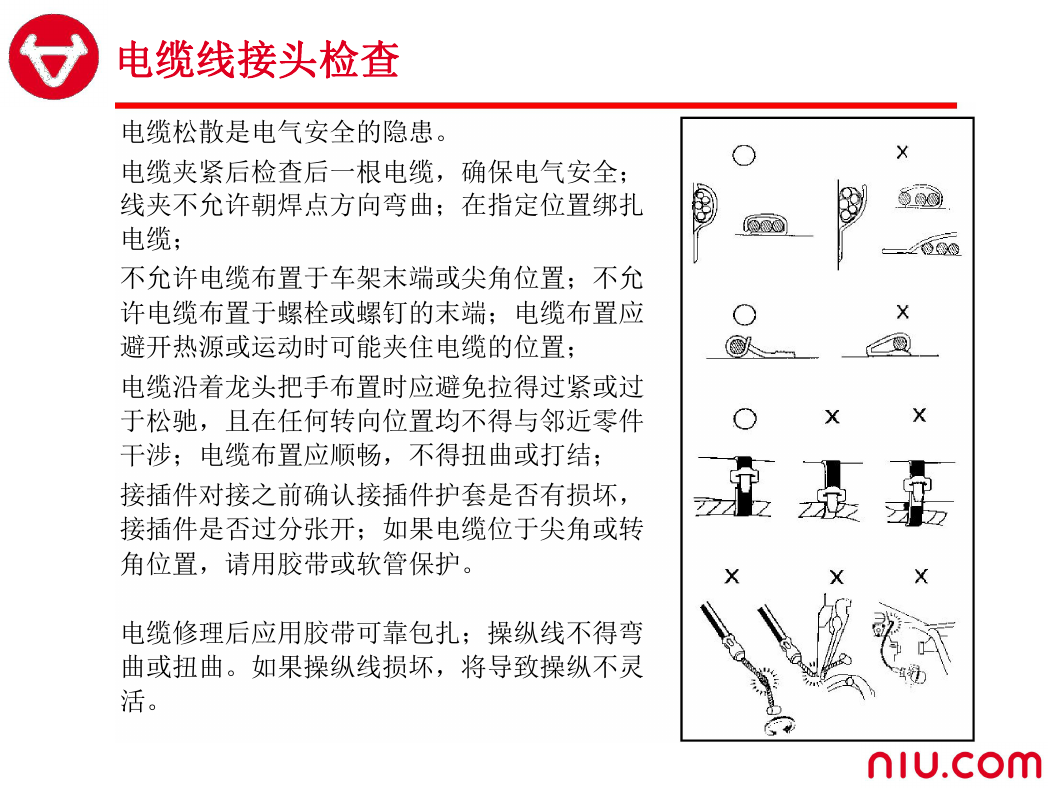

电缆线接头检查电缆松散是电气安全的隐患。电缆夹紧后检查后一根电缆，确保电气安全；线夹不允许朝焊点方向弯曲；在指定位置绑扎电缆；不允许电缆布置于车架末端或尖角位置；不允许电缆布置于螺栓或螺钉的末端；电缆布置应避开热源或运动时可能夹住电缆的位置；电缆沿着龙头把手布置时应避免拉得过紧或过于松驰，且在任何转向位置均不得与邻近零件干涉；电缆布置应顺畅，不得扭曲或打结；接插件对接之前确认接插件护套是否有损坏，接插件是否过分张开；如果电缆位于尖角或转角位置，请用胶带或软管保护。电缆修理后应用胶带可靠包扎；操纵线不得弯曲或扭曲。如果操纵线损坏，将导致操纵不灵活。

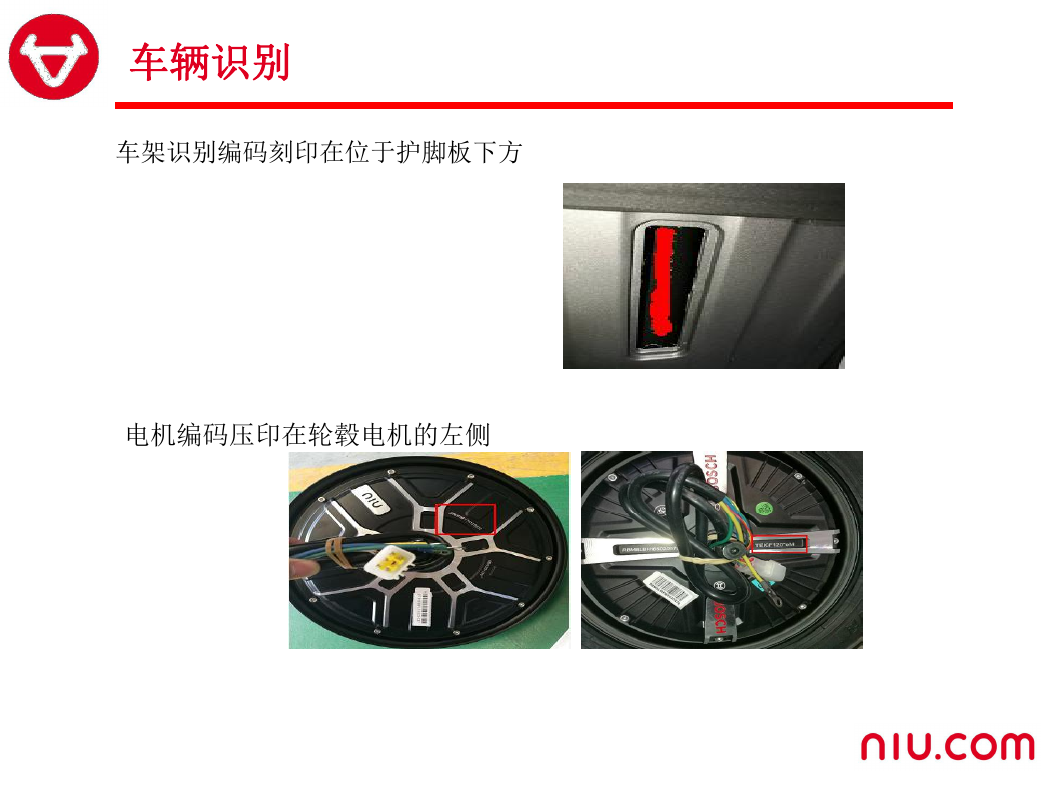

车辆识别车架识别编码刻印在位于护脚板下方电机编码压印在轮毂电机的左侧

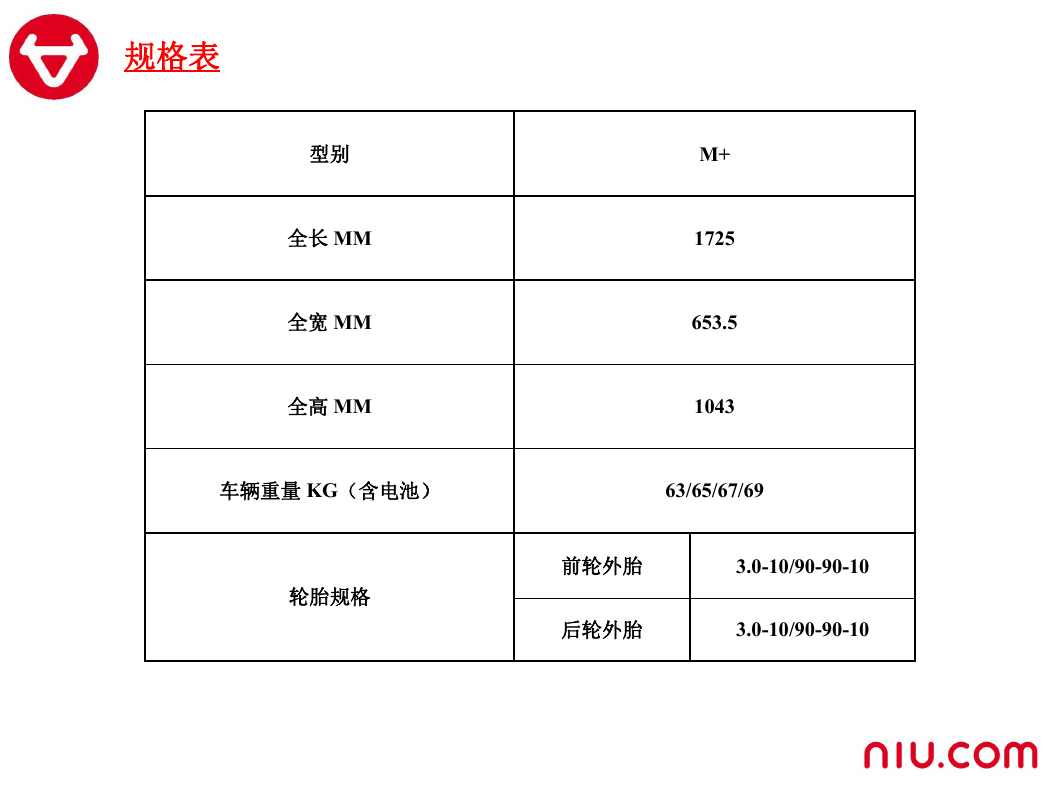

规格表型别全长 MM 全宽 MM 全高 MM M+ 1725 653.5 1043 车辆重量 KG（含电池） 63/65/67/69 轮胎规格前轮外胎 3.0-10/90-90-10 后轮外胎 3.0-10/90-90-10

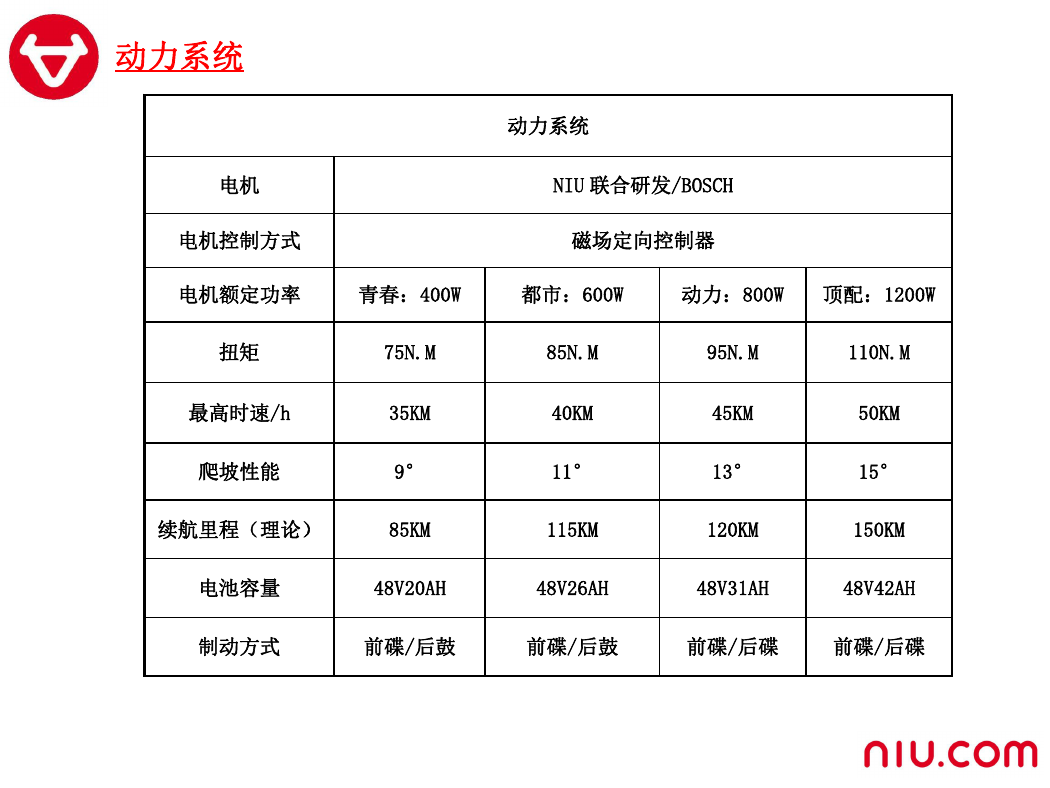

动力系统动力系统电机 NIU 联合研发/BOSCH 电机控制方式磁场定向控制器电机额定功率青春：400W 都市：600W 动力：800W 顶配：1200W 扭矩 75N.M 85N.M 95N.M 110N.M 最高时速/h 爬坡性能 35KM 9° 40KM 11° 45KM 13° 50KM 15° 续航里程（理论） 85KM 115KM 120KM 150KM 电池容量 48V20AH 48V26AH 48V31AH 48V42AH 制动方式前碟/后鼓前碟/后鼓前碟/后碟前碟/后碟

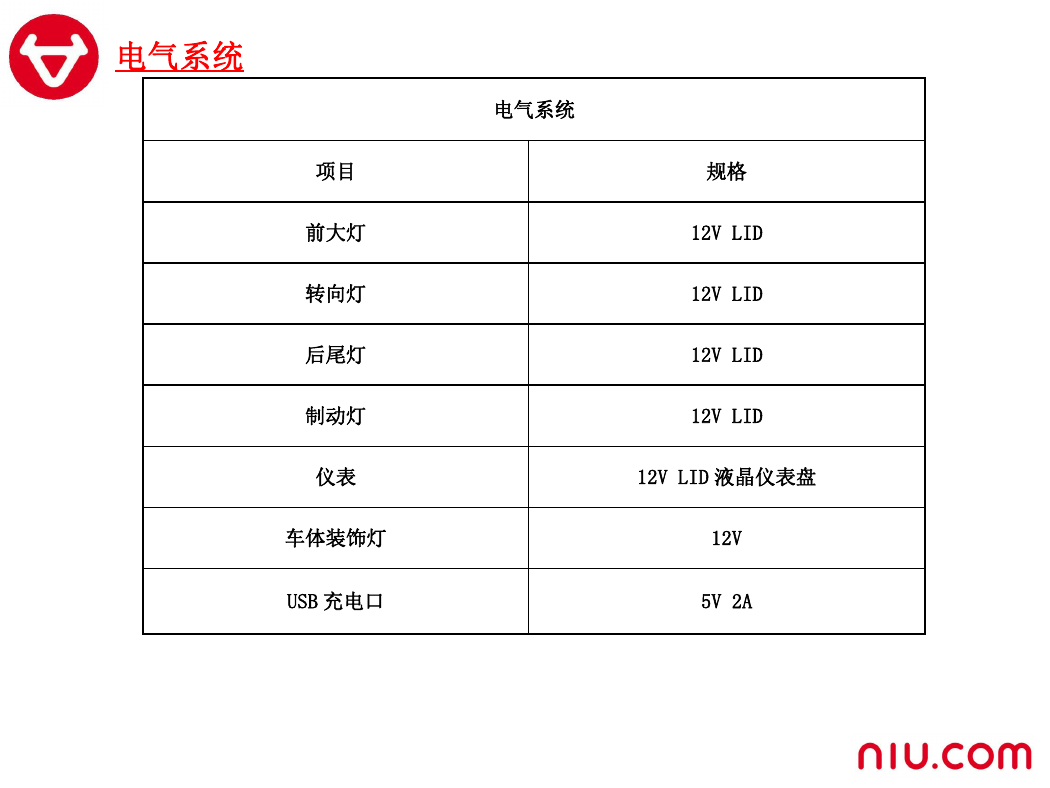

电气系统电气系统项目前大灯转向灯后尾灯制动灯仪表车体装饰灯 USB 充电口规格 12V LID 12V LID 12V LID 12V LID 12V LID 液晶仪表盘 12V 5V 2A
