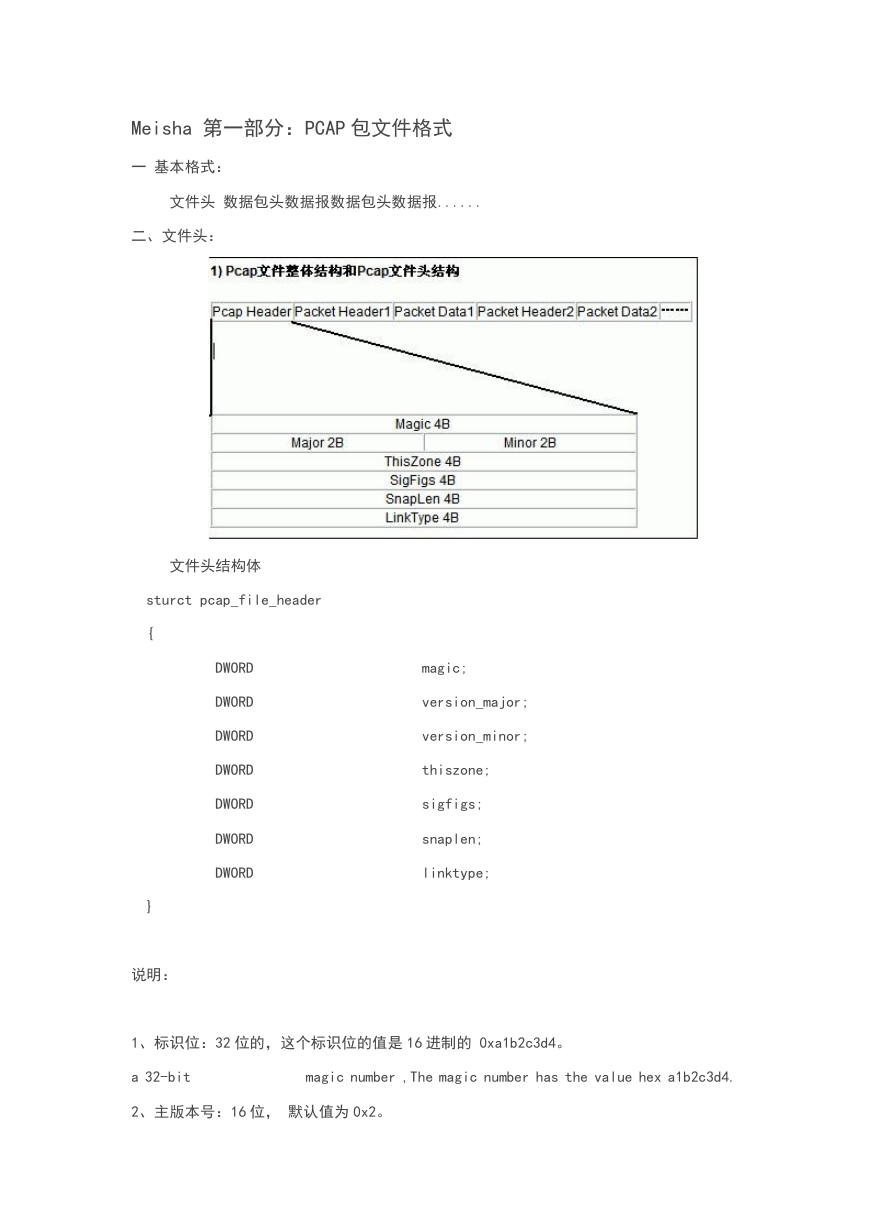

    Meisha 第一部分：PCAP 包文件格式 一 基本格式： 文件头 数据包头数据报数据包头数据报...... 二、文件头： 文件头结构体 sturct pcap_file_header DWORD DWORD DWORD DWORD DWORD DWORD DWORD { } 说明： magic; version_major; version_minor; thiszone; sigfigs; snaplen; linktype; 1、标识位：32 位的，这个标识位的值是 16 进制的 0xa1b2c3d4。 a 32-bit magic number ,The magic number has the value hex a1b2c3d4. 2、主版本号：16 位， 默认值为 0x2。

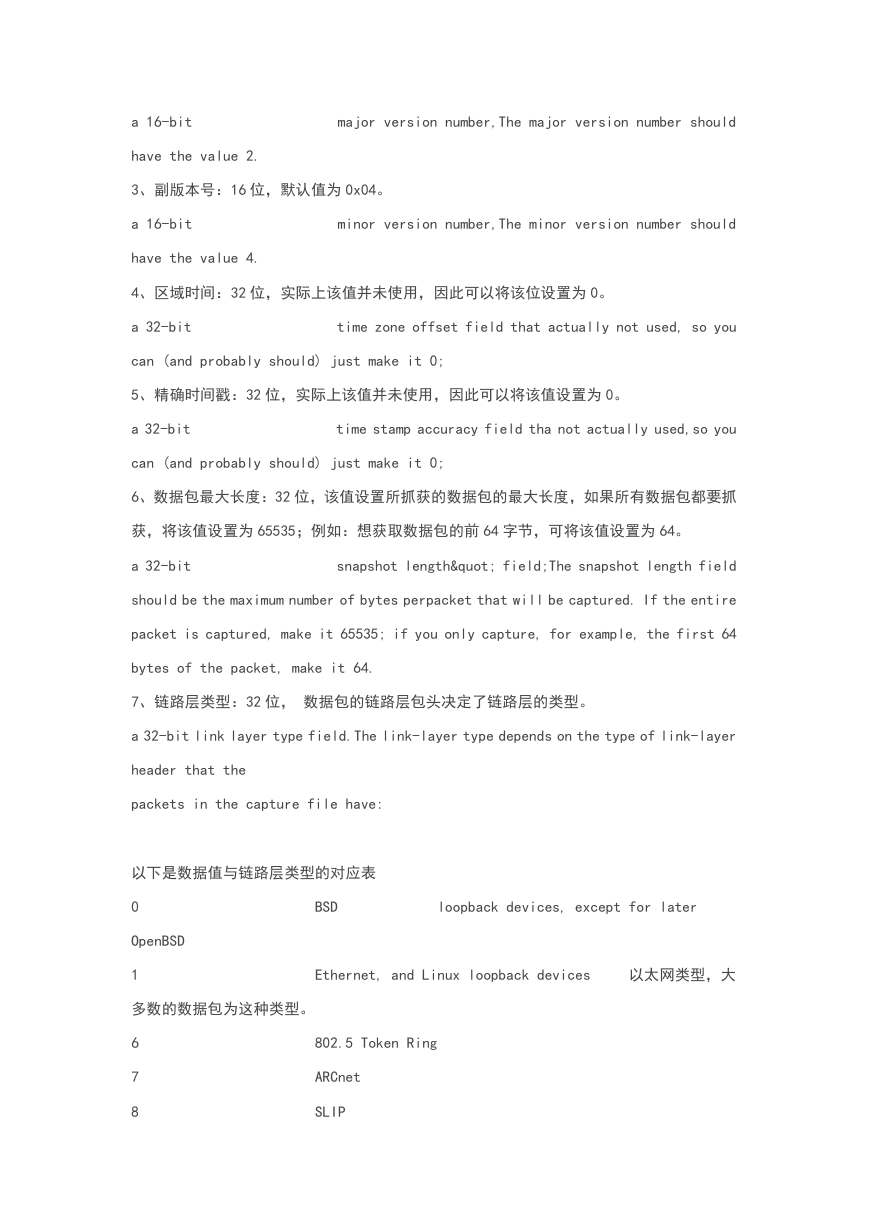

    a 16-bit major version number,The major version number should have the value 2. 3、副版本号：16 位，默认值为 0x04。 a 16-bit minor version number,The minor version number should have the value 4. 4、区域时间：32 位，实际上该值并未使用，因此可以将该位设置为 0。 a 32-bit time zone offset field that actually not used, so you can (and probably should) just make it 0; 5、精确时间戳：32 位，实际上该值并未使用，因此可以将该值设置为 0。 a 32-bit time stamp accuracy field tha not actually used,so you can (and probably should) just make it 0; 6、数据包最大长度：32 位，该值设置所抓获的数据包的最大长度，如果所有数据包都要抓 获，将该值设置为 65535；例如：想获取数据包的前 64 字节，可将该值设置为 64。 a 32-bit snapshot length" field;The snapshot length field should be the maximum number of bytes perpacket that will be captured. If the entire packet is captured, make it 65535; if you only capture, for example, the first 64 bytes of the packet, make it 64. 7、链路层类型：32 位， 数据包的链路层包头决定了链路层的类型。 a 32-bit link layer type field.The link-layer type depends on the type of link-layer header that the packets in the capture file have: 以下是数据值与链路层类型的对应表 0 OpenBSD 1 多数的数据包为这种类型。 BSD loopback devices, except for later Ethernet, and Linux loopback devices 以太网类型，大 6 7 8 802.5 Token Ring ARCnet SLIP

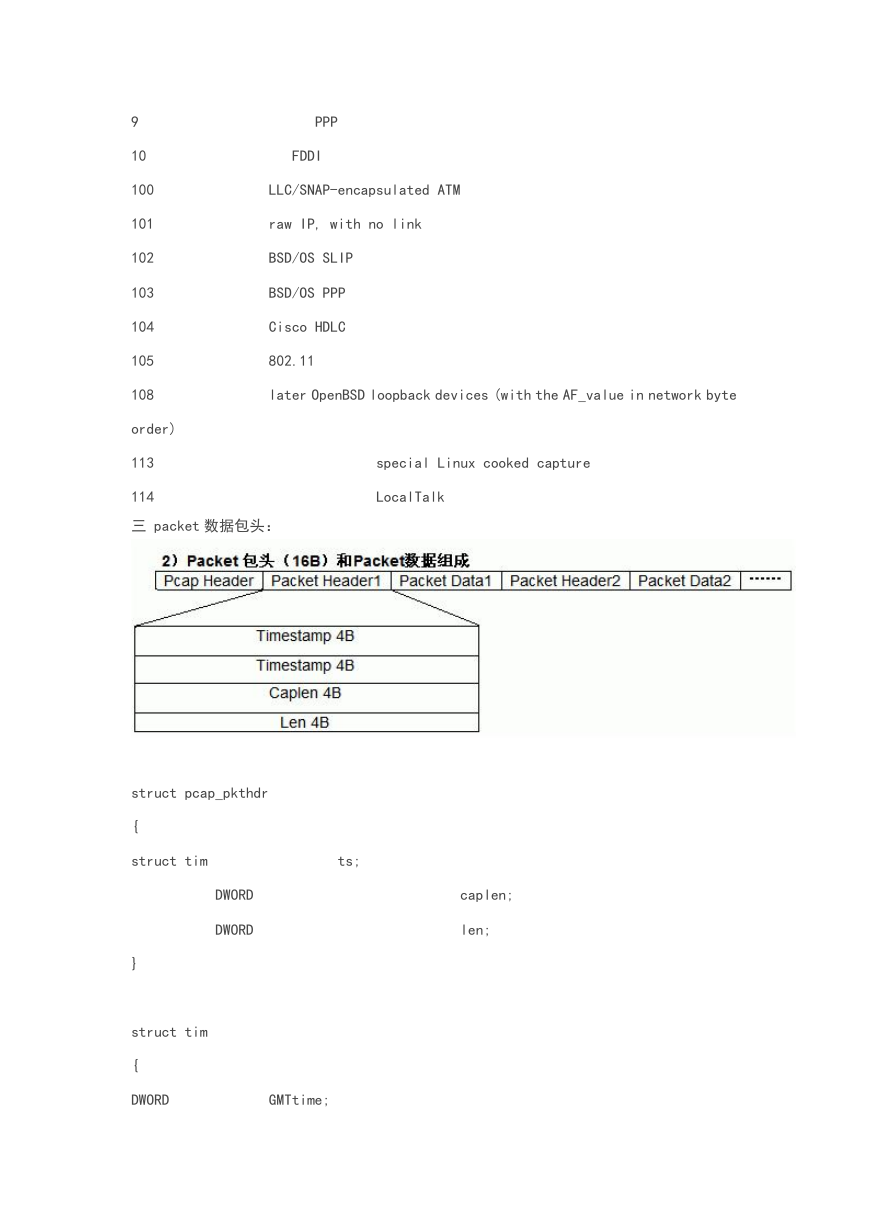

    9 10 100 101 102 103 104 105 108 order) 113 114 PPP FDDI LLC/SNAP-encapsulated ATM raw IP, with no link BSD/OS SLIP BSD/OS PPP Cisco HDLC 802.11 later OpenBSD loopback devices (with the AF_value in network byte special Linux cooked capture LocalTalk 三 packet 数据包头： struct pcap_pkthdr { struct tim ts; DWORD DWORD caplen; len; } struct tim { DWORD GMTtime;

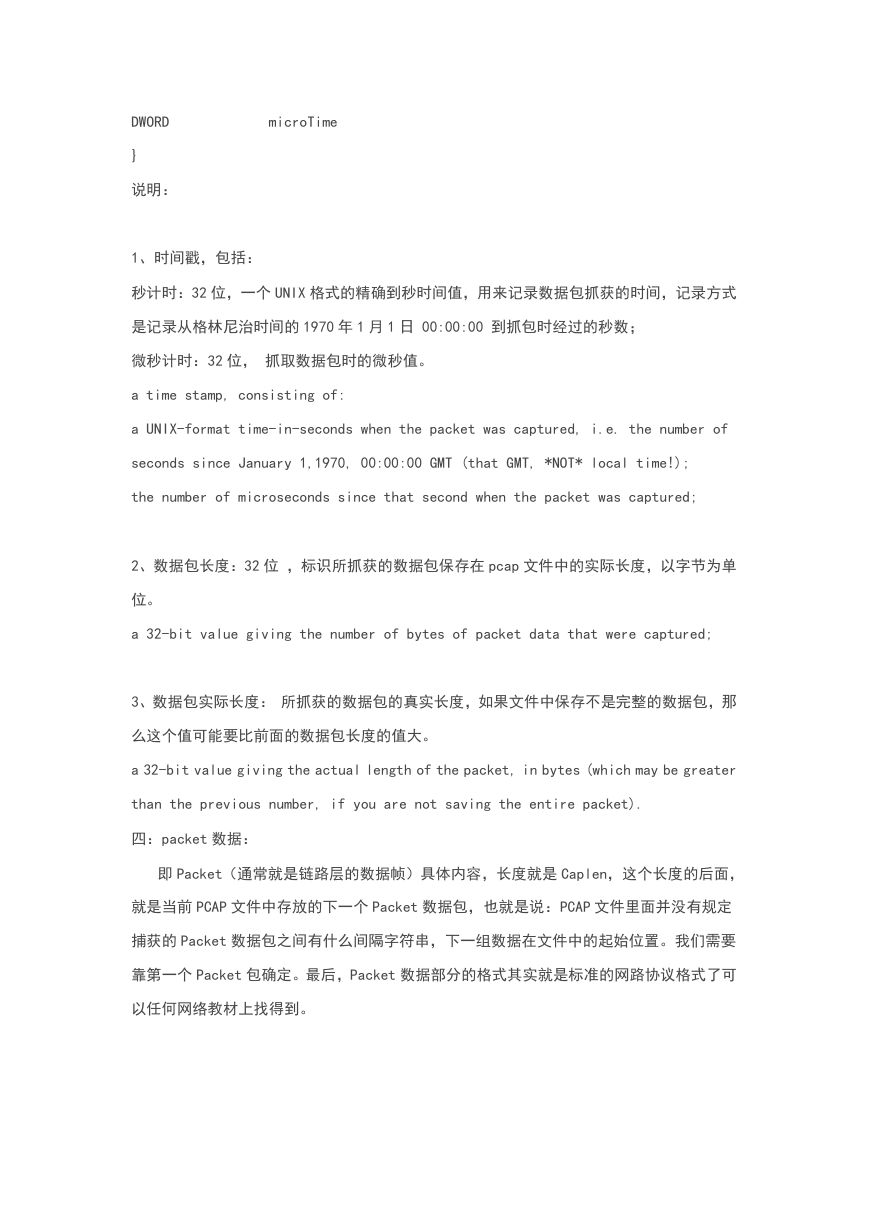

    microTime DWORD } 说明： 1、时间戳，包括： 秒计时：32 位，一个 UNIX 格式的精确到秒时间值，用来记录数据包抓获的时间，记录方式 是记录从格林尼治时间的 1970 年 1 月 1 日 00:00:00 到抓包时经过的秒数； 微秒计时：32 位， 抓取数据包时的微秒值。 a time stamp, consisting of: a UNIX-format time-in-seconds when the packet was captured, i.e. the number of seconds since January 1,1970, 00:00:00 GMT (that GMT, *NOT* local time!); the number of microseconds since that second when the packet was captured; 2、数据包长度：32 位 ，标识所抓获的数据包保存在 pcap 文件中的实际长度，以字节为单 位。 a 32-bit value giving the number of bytes of packet data that were captured; 3、数据包实际长度： 所抓获的数据包的真实长度，如果文件中保存不是完整的数据包，那 么这个值可能要比前面的数据包长度的值大。 a 32-bit value giving the actual length of the packet, in bytes (which may be greater than the previous number, if you are not saving the entire packet). 四：packet 数据： 即 Packet（通常就是链路层的数据帧）具体内容，长度就是 Caplen，这个长度的后面， 就是当前 PCAP 文件中存放的下一个 Packet 数据包，也就是说：PCAP 文件里面并没有规定 捕获的 Packet 数据包之间有什么间隔字符串，下一组数据在文件中的起始位置。我们需要 靠第一个 Packet 包确定。最后，Packet 数据部分的格式其实就是标准的网路协议格式了可 以任何网络教材上找得到。

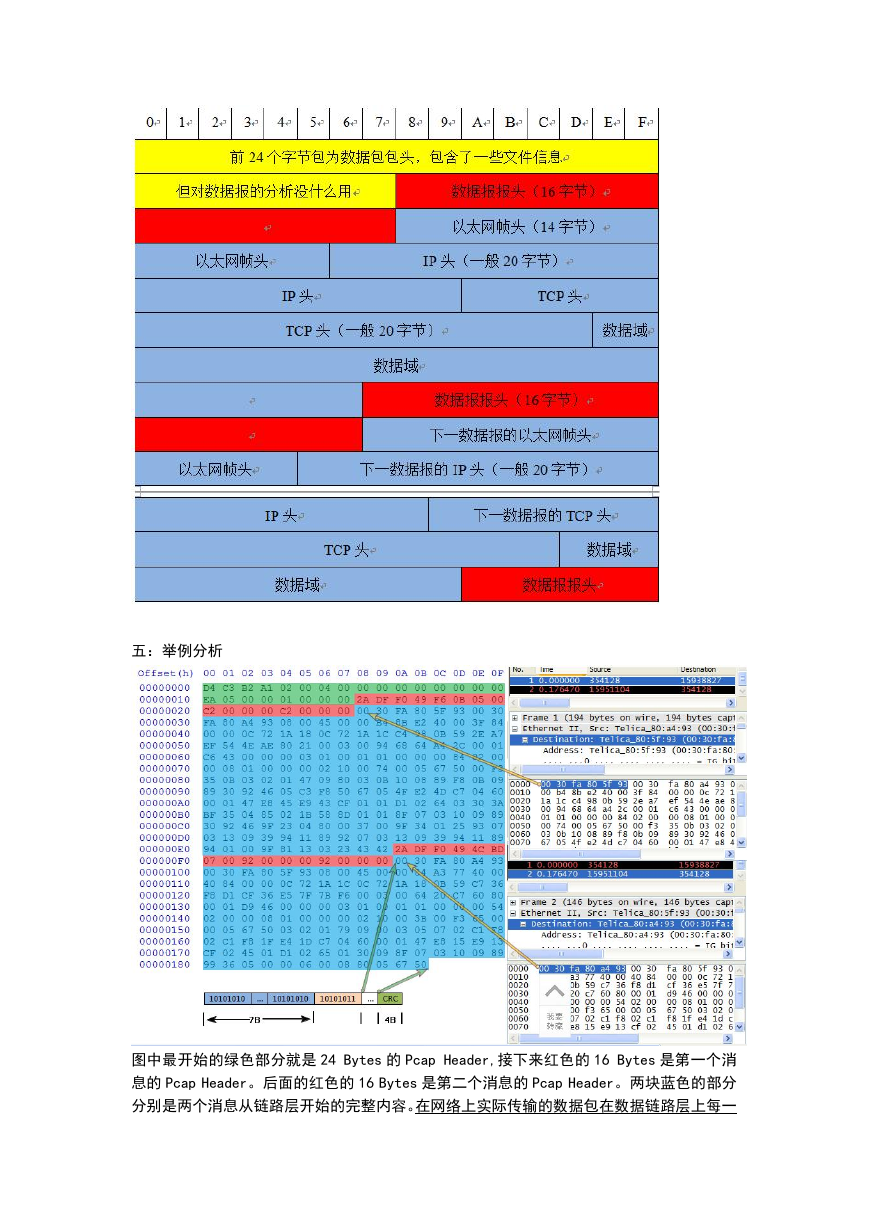

    五：举例分析 图中最开始的绿色部分就是 24 Bytes 的 Pcap Header,接下来红色的 16 Bytes 是第一个消 息的 Pcap Header。后面的红色的 16 Bytes 是第二个消息的 Pcap Header。两块蓝色的部分 分别是两个消息从链路层开始的完整内容。在网络上实际传输的数据包在数据链路层上每一

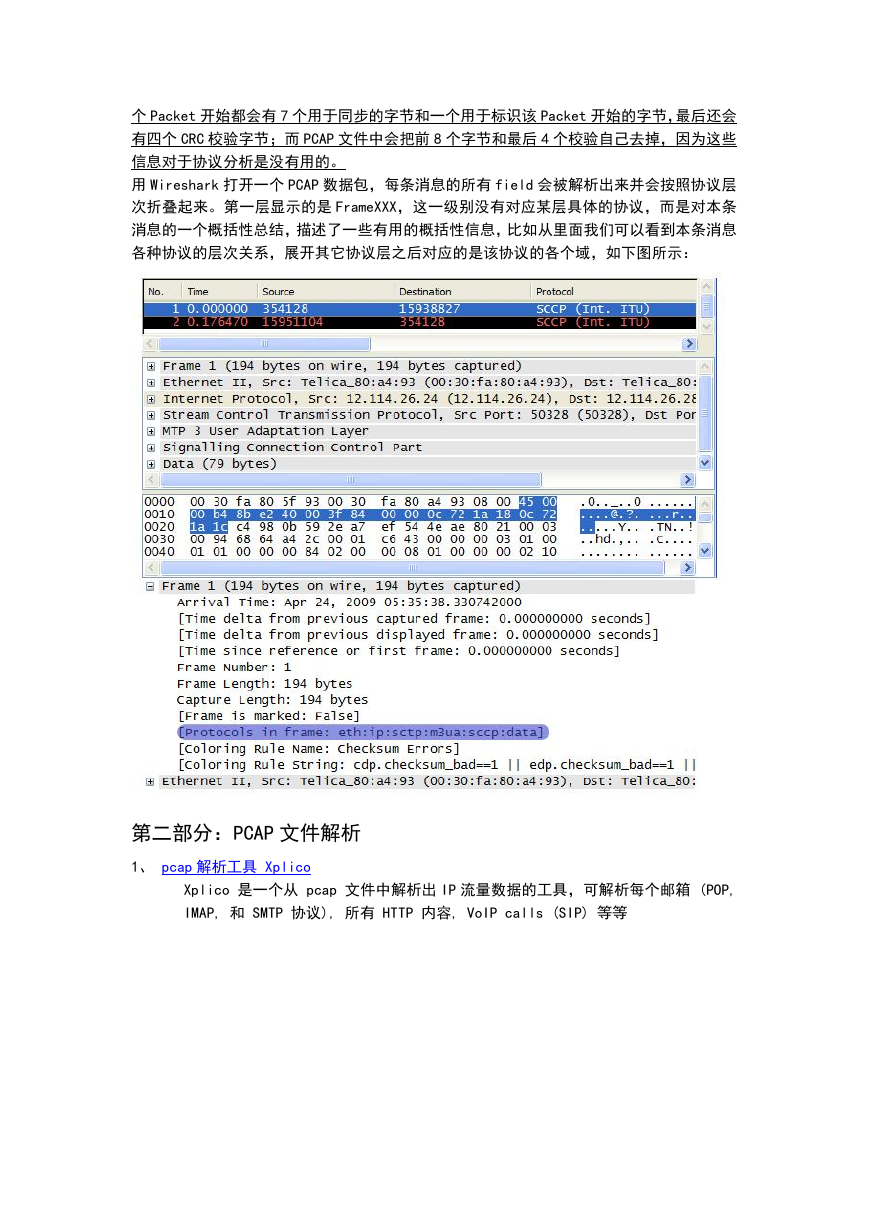

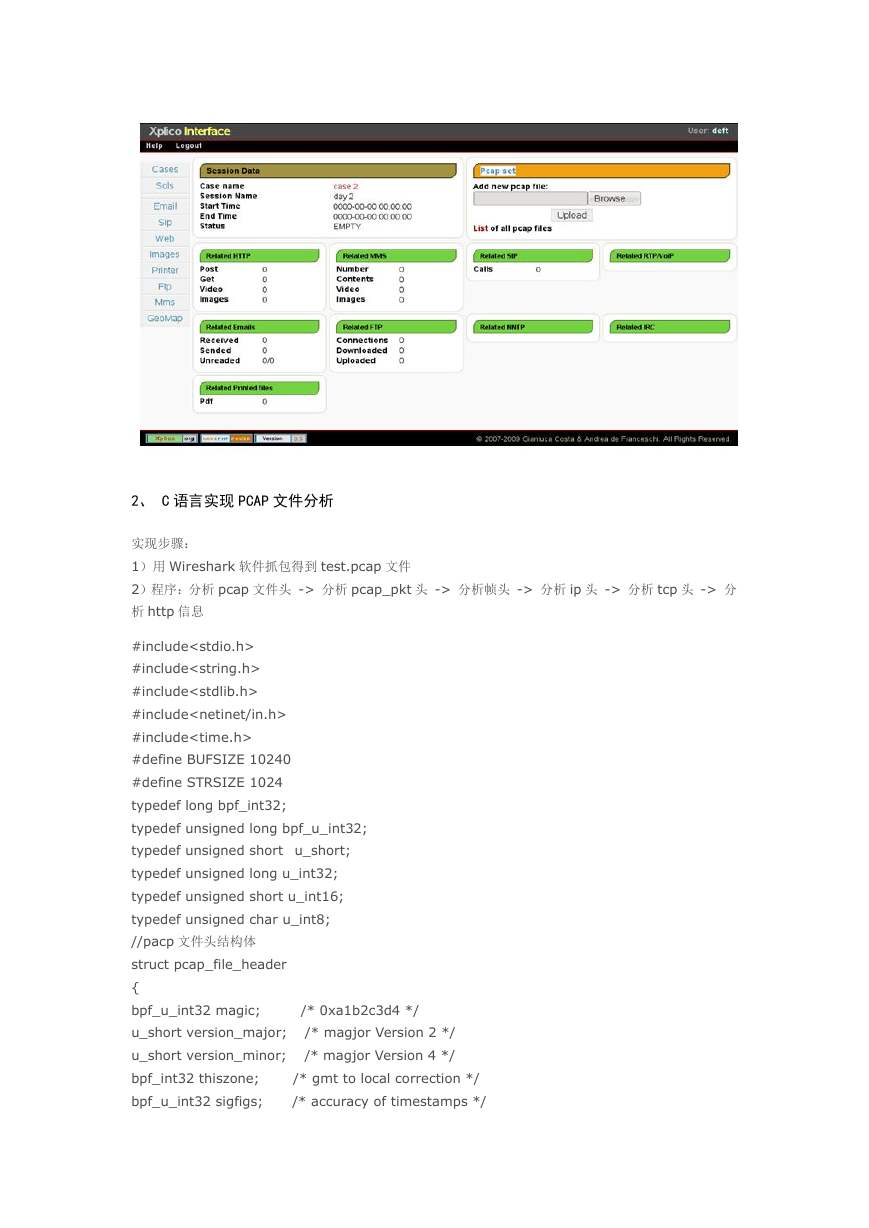

    个 Packet 开始都会有 7 个用于同步的字节和一个用于标识该 Packet 开始的字节，最后还会 有四个 CRC 校验字节；而 PCAP 文件中会把前 8 个字节和最后 4 个校验自己去掉，因为这些 信息对于协议分析是没有用的。 用 Wireshark 打开一个 PCAP 数据包，每条消息的所有 field 会被解析出来并会按照协议层 次折叠起来。第一层显示的是 FrameXXX，这一级别没有对应某层具体的协议，而是对本条 消息的一个概括性总结，描述了一些有用的概括性信息，比如从里面我们可以看到本条消息 各种协议的层次关系，展开其它协议层之后对应的是该协议的各个域，如下图所示： 第二部分：PCAP 文件解析 1、 pcap 解析工具 Xplico Xplico 是一个从 pcap 文件中解析出 IP 流量数据的工具，可解析每个邮箱 (POP, IMAP, 和 SMTP 协议), 所有 HTTP 内容, VoIP calls (SIP) 等等
    2、 C 语言实现 PCAP 文件分析 实现步骤： 1）用 Wireshark 软件抓包得到 test.pcap 文件 2）程序：分析 pcap 文件头 -> 分析 pcap_pkt 头 -> 分析帧头 -> 分析 ip 头 -> 分析 tcp 头 -> 分 析 http 信息 #include #include #include #include #include #define BUFSIZE 10240 #define STRSIZE 1024 typedef long bpf_int32; typedef unsigned long bpf_u_int32; typedef unsigned short u_short; typedef unsigned long u_int32; typedef unsigned short u_int16; typedef unsigned char u_int8; //pacp 文件头结构体 struct pcap_file_header { bpf_u_int32 magic; u_short version_major; u_short version_minor; bpf_int32 thiszone; bpf_u_int32 sigfigs; /* 0xa1b2c3d4 */ /* magjor Version 2 */ /* magjor Version 4 */ /* gmt to local correction */ /* accuracy of timestamps */

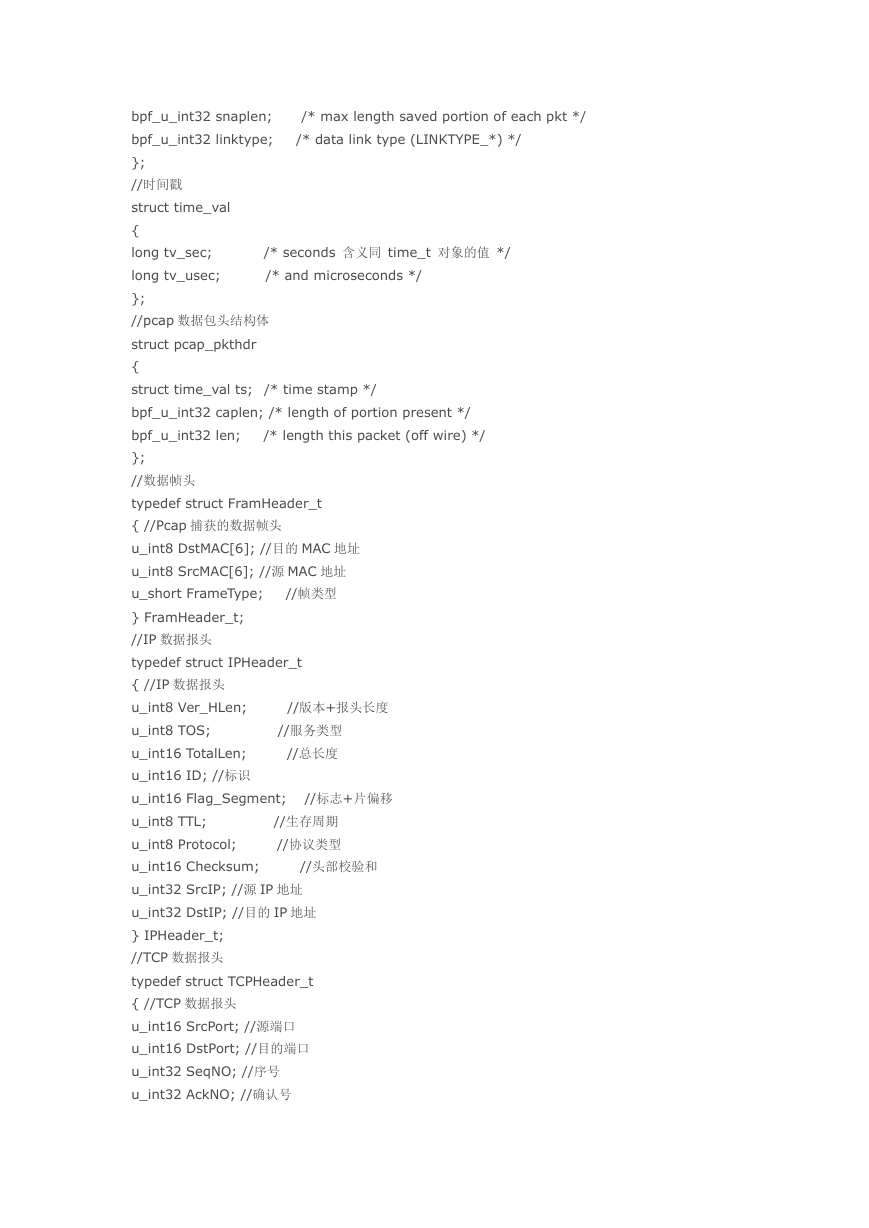

    /* max length saved portion of each pkt */ /* data link type (LINKTYPE_*) */ /* seconds 含义同 time_t 对象的值 */ /* and microseconds */ /* length this packet (off wire) */ bpf_u_int32 snaplen; bpf_u_int32 linktype; }; //时间戳 struct time_val { long tv_sec; long tv_usec; }; //pcap 数据包头结构体 struct pcap_pkthdr { struct time_val ts; /* time stamp */ bpf_u_int32 caplen; /* length of portion present */ bpf_u_int32 len; }; //数据帧头 typedef struct FramHeader_t { //Pcap 捕获的数据帧头 u_int8 DstMAC[6]; //目的 MAC 地址 u_int8 SrcMAC[6]; //源 MAC 地址 u_short FrameType; } FramHeader_t; //IP 数据报头 typedef struct IPHeader_t { //IP 数据报头 u_int8 Ver_HLen; u_int8 TOS; u_int16 TotalLen; u_int16 ID; //标识 u_int16 Flag_Segment; u_int8 TTL; u_int8 Protocol; u_int16 Checksum; u_int32 SrcIP; //源 IP 地址 u_int32 DstIP; //目的 IP 地址 } IPHeader_t; //TCP 数据报头 typedef struct TCPHeader_t { //TCP 数据报头 u_int16 SrcPort; //源端口 u_int16 DstPort; //目的端口 u_int32 SeqNO; //序号 u_int32 AckNO; //确认号 //生存周期 //协议类型 //标志+片偏移 //帧类型 //版本+报头长度 //服务类型 //总长度 //头部校验和
