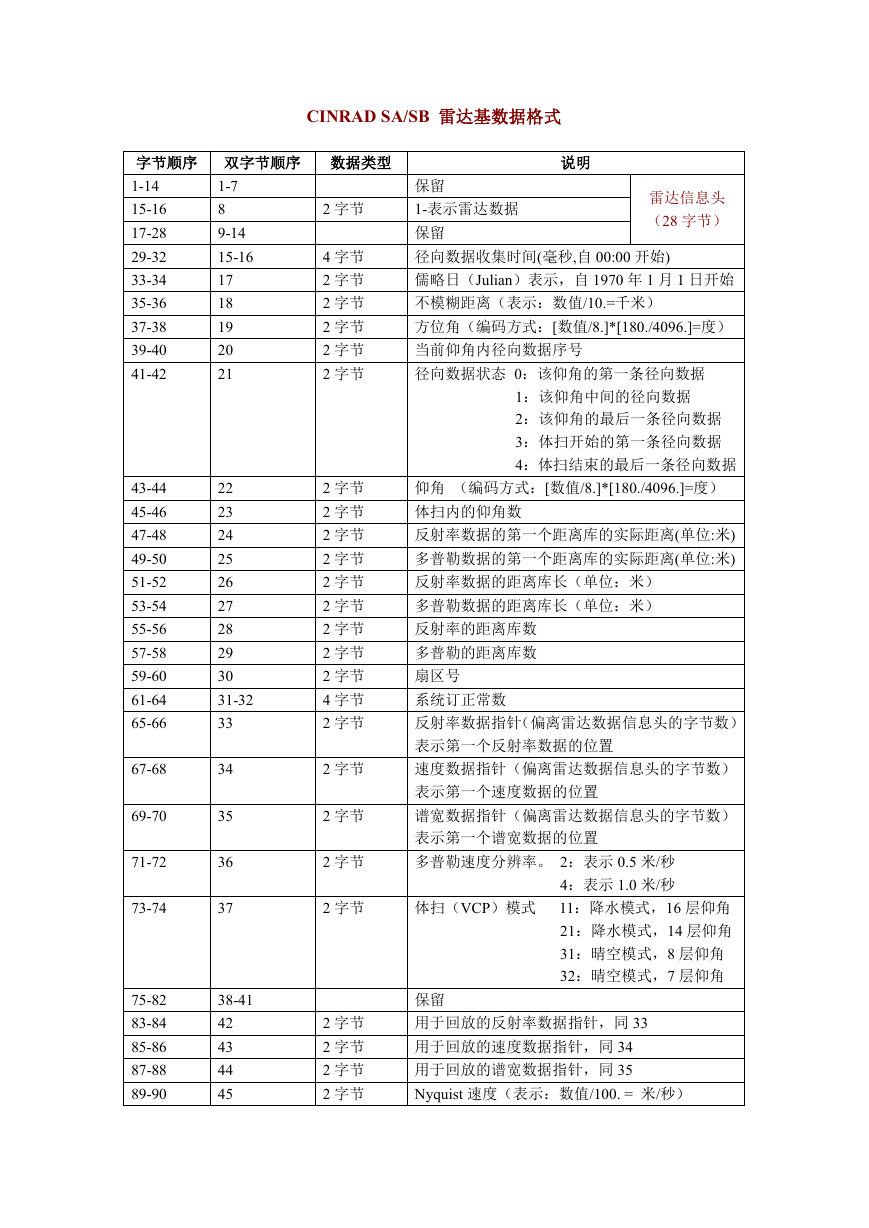

CINRAD SA/SB 雷达基数据格式 字节顺序 双字节顺序 数据类型 1-14 15-16 17-28 29-32 33-34 35-36 37-38 39-40 41-42 1-7 8 9-14 15-16 17 18 19 20 21 2 字节 4 字节 2 字节 2 字节 2 字节 2 字节 2 字节 43-44 45-46 47-48 49-50 51-52 53-54 55-56 57-58 59-60 61-64 65-66 67-68 69-70 71-72 73-74 75-82 83-84 85-86 87-88 89-90 22 23 24 25 26 27 28 29 30 31-32 33 34 35 36 37 38-41 42 43 44 45 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 4 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 说明 雷达信息头 （28 字节） 保留 1-表示雷达数据 保留 径向数据收集时间(毫秒,自 00:00 开始) 儒略日（Julian）表示，自 1970 年 1 月 1 日开始 不模糊距离（表示：数值/10.=千米） 方位角（编码方式：[数值/8.]*[180./4096.]=度） 当前仰角内径向数据序号 径向数据状态 0：该仰角的第一条径向数据 1：该仰角中间的径向数据 2：该仰角的最后一条径向数据 3：体扫开始的第一条径向数据 4：体扫结束的最后一条径向数据 仰角 （编码方式：[数值/8.]*[180./4096.]=度） 体扫内的仰角数 反射率数据的第一个距离库的实际距离(单位:米) 多普勒数据的第一个距离库的实际距离(单位:米) 反射率数据的距离库长（单位：米） 多普勒数据的距离库长（单位：米） 反射率的距离库数 多普勒的距离库数 扇区号 系统订正常数 反射率数据指针（偏离雷达数据信息头的字节数） 表示第一个反射率数据的位置 速度数据指针（偏离雷达数据信息头的字节数） 表示第一个速度数据的位置 谱宽数据指针（偏离雷达数据信息头的字节数） 表示第一个谱宽数据的位置 多普勒速度分辨率。 2：表示 0.5 米/秒 4：表示 1.0 米/秒 体扫（VCP）模式 11：降水模式，16 层仰角 21：降水模式，14 层仰角 31：晴空模式，8 层仰角 32：晴空模式，7 层仰角 保留 用于回放的反射率数据指针，同 33 用于回放的速度数据指针，同 34 用于回放的谱宽数据指针，同 35 Nyquist 速度（表示：数值/100. = 米/秒） 

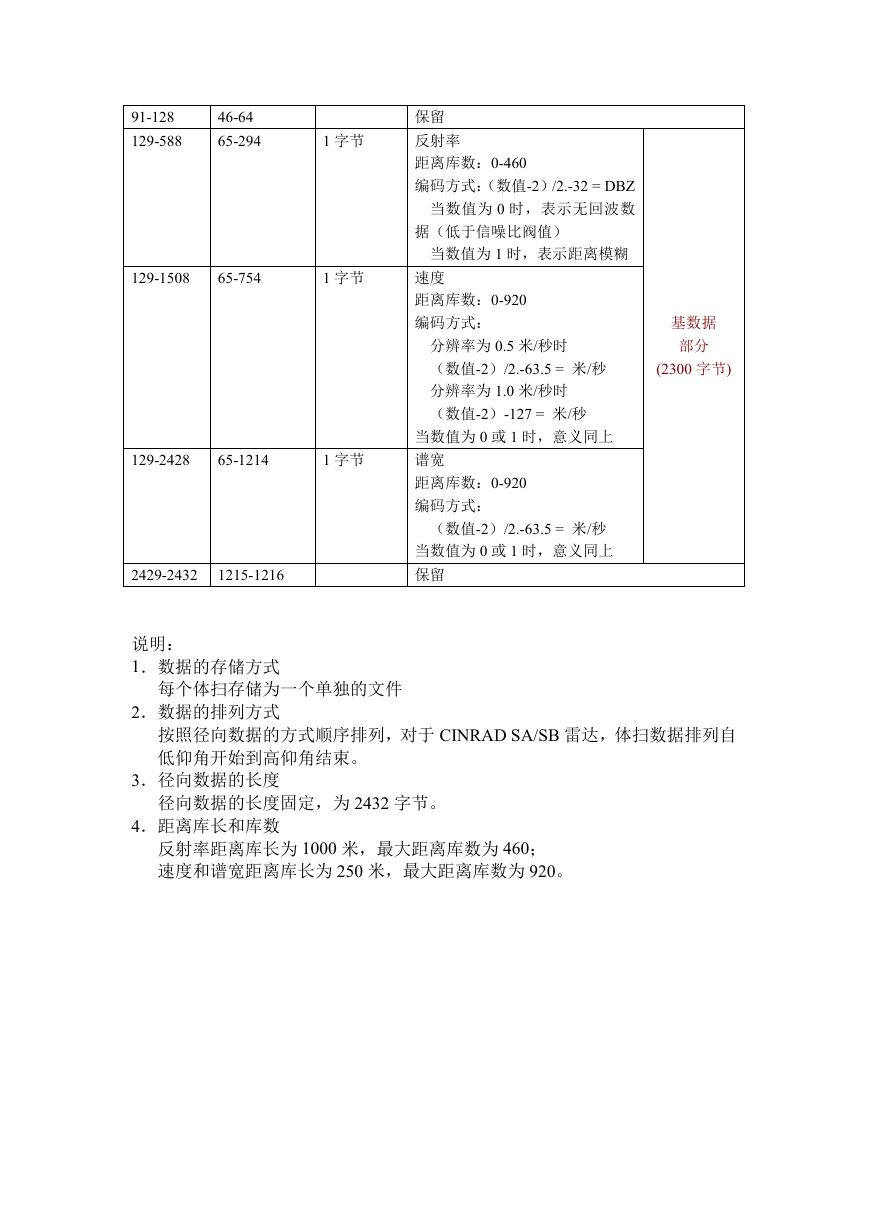

保留 反射率 距离库数：0-460 编码方式：（数值-2）/2.-32 = DBZ 当数值为 0 时，表示无回波数 据（低于信噪比阀值） 当数值为 1 时，表示距离模糊 速度 距离库数：0-920 编码方式： 分辨率为 0.5 米/秒时 （数值-2）/2.-63.5 = 米/秒 分辨率为 1.0 米/秒时 （数值-2）-127 = 米/秒 当数值为 0 或 1 时，意义同上 谱宽 距离库数：0-920 编码方式： （数值-2）/2.-63.5 = 米/秒 当数值为 0 或 1 时，意义同上 保留 基数据 部分 (2300 字节) 91-128 129-588 46-64 65-294 1 字节 129-1508 65-754 1 字节 129-2428 65-1214 1 字节 2429-2432 1215-1216 说明： 1．数据的存储方式 每个体扫存储为一个单独的文件 2．数据的排列方式 按照径向数据的方式顺序排列，对于 CINRAD SA/SB 雷达，体扫数据排列自 低仰角开始到高仰角结束。 3．径向数据的长度 4．距离库长和库数 径向数据的长度固定，为 2432 字节。 反射率距离库长为 1000 米，最大距离库数为 460； 速度和谱宽距离库长为 250 米，最大距离库数为 920。 

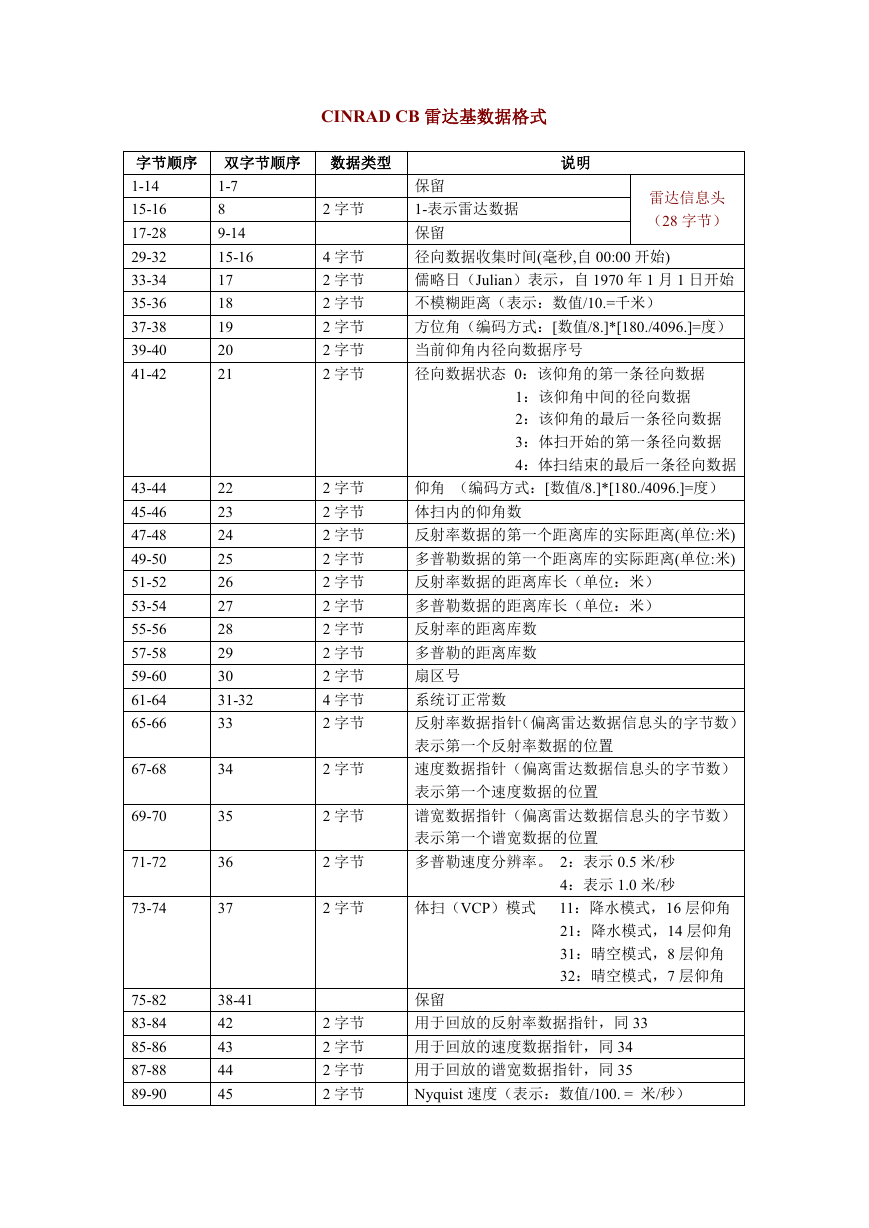

CINRAD CB 雷达基数据格式 字节顺序 双字节顺序 数据类型 1-14 15-16 17-28 29-32 33-34 35-36 37-38 39-40 41-42 1-7 8 9-14 15-16 17 18 19 20 21 2 字节 4 字节 2 字节 2 字节 2 字节 2 字节 2 字节 43-44 45-46 47-48 49-50 51-52 53-54 55-56 57-58 59-60 61-64 65-66 67-68 69-70 71-72 73-74 75-82 83-84 85-86 87-88 89-90 22 23 24 25 26 27 28 29 30 31-32 33 34 35 36 37 38-41 42 43 44 45 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 4 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 说明 雷达信息头 （28 字节） 保留 1-表示雷达数据 保留 径向数据收集时间(毫秒,自 00:00 开始) 儒略日（Julian）表示，自 1970 年 1 月 1 日开始 不模糊距离（表示：数值/10.=千米） 方位角（编码方式：[数值/8.]*[180./4096.]=度） 当前仰角内径向数据序号 径向数据状态 0：该仰角的第一条径向数据 1：该仰角中间的径向数据 2：该仰角的最后一条径向数据 3：体扫开始的第一条径向数据 4：体扫结束的最后一条径向数据 仰角 （编码方式：[数值/8.]*[180./4096.]=度） 体扫内的仰角数 反射率数据的第一个距离库的实际距离(单位:米) 多普勒数据的第一个距离库的实际距离(单位:米) 反射率数据的距离库长（单位：米） 多普勒数据的距离库长（单位：米） 反射率的距离库数 多普勒的距离库数 扇区号 系统订正常数 反射率数据指针（偏离雷达数据信息头的字节数） 表示第一个反射率数据的位置 速度数据指针（偏离雷达数据信息头的字节数） 表示第一个速度数据的位置 谱宽数据指针（偏离雷达数据信息头的字节数） 表示第一个谱宽数据的位置 多普勒速度分辨率。 2：表示 0.5 米/秒 4：表示 1.0 米/秒 体扫（VCP）模式 11：降水模式，16 层仰角 21：降水模式，14 层仰角 31：晴空模式，8 层仰角 32：晴空模式，7 层仰角 保留 用于回放的反射率数据指针，同 33 用于回放的速度数据指针，同 34 用于回放的谱宽数据指针，同 35 Nyquist 速度（表示：数值/100. = 米/秒） 

保留 反射率 距离库数：0-800 编码方式：（数值-2）/2.-32 = DBZ 当数值为 0 时，表示无回波数 据（低于信噪比阀值） 当数值为 1 时，表示距离模糊 速度 距离库数：0-1600 编码方式： 分辨率为 0.5 米/秒时 （数值-2）/2.-63.5 = 米/秒 分辨率为 1.0 米/秒时 （数值-2）-127 = 米/秒 当数值为 0 或 1 时，意义同上 谱宽 距离库数：0-1600 编码方式： （数值-2）/2.-63.5 = 米/秒 当数值为 0 或 1 时，意义同上 保留 基数据 部分 (4000 字节) 91-128 129-928 46-64 65-464 1 字节 129-2528 65-1264 1 字节 129-4128 65-2064 1 字节 4129-4132 1215-2066 说明： 5．数据的存储方式 每个体扫存储为一个单独的文件 6．数据的排列方式 按照径向数据的方式顺序排列，对于 CINRAD CB 雷达，体扫数据排列自低 仰角开始到高仰角结束。 7．径向数据的长度 8．距离库长和库数 径向数据的长度固定，为 4132 字节。 反射率距离库长为 500 米，最大距离库数为 800； 速度和谱宽距离库长为 125 米，最大距离库数为 1600。 

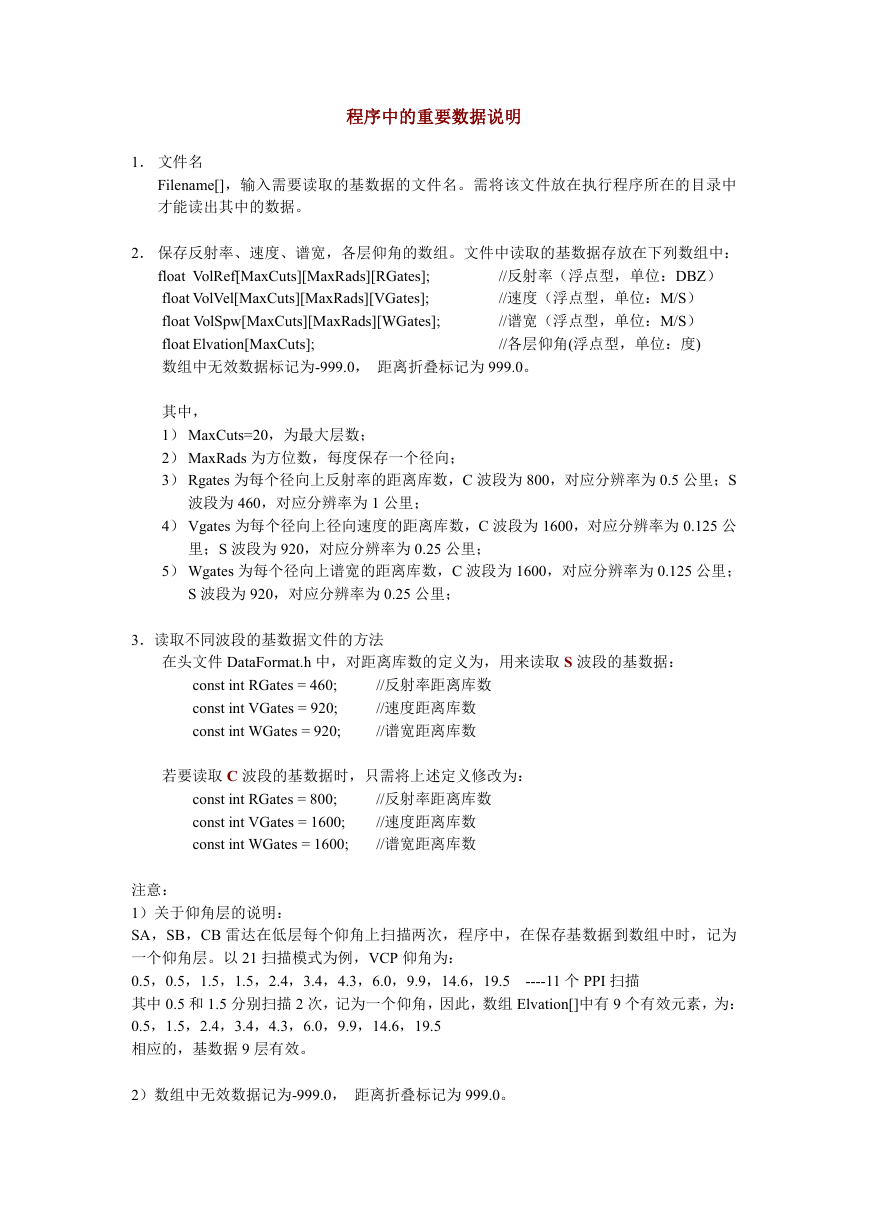

程序中的重要数据说明 1． 文件名 Filename[]，输入需要读取的基数据的文件名。需将该文件放在执行程序所在的目录中 才能读出其中的数据。 2． 保存反射率、速度、谱宽，各层仰角的数组。文件中读取的基数据存放在下列数组中： float VolRef[MaxCuts][MaxRads][RGates]; float VolVel[MaxCuts][MaxRads][VGates]; float VolSpw[MaxCuts][MaxRads][WGates]; float Elvation[MaxCuts]; 数组中无效数据标记为-999.0， 距离折叠标记为 999.0。 //反射率（浮点型，单位：DBZ） //速度（浮点型，单位：M/S） //谱宽（浮点型，单位：M/S） //各层仰角(浮点型，单位：度) 其中， 1） MaxCuts=20，为最大层数； 2） MaxRads 为方位数，每度保存一个径向； 3） Rgates 为每个径向上反射率的距离库数，C 波段为 800，对应分辨率为 0.5 公里；S 波段为 460，对应分辨率为 1 公里； 4） Vgates 为每个径向上径向速度的距离库数，C 波段为 1600，对应分辨率为 0.125 公 里；S 波段为 920，对应分辨率为 0.25 公里； 5） Wgates 为每个径向上谱宽的距离库数，C 波段为 1600，对应分辨率为 0.125 公里； S 波段为 920，对应分辨率为 0.25 公里； 3．读取不同波段的基数据文件的方法 在头文件 DataFormat.h 中，对距离库数的定义为，用来读取 S 波段的基数据： const int RGates = 460; const int VGates = 920; const int WGates = 920; //反射率距离库数 //速度距离库数 //谱宽距离库数 若要读取 C 波段的基数据时，只需将上述定义修改为： const int RGates = 800; const int VGates = 1600; const int WGates = 1600; //反射率距离库数 //速度距离库数 //谱宽距离库数 注意： 1）关于仰角层的说明： SA，SB，CB 雷达在低层每个仰角上扫描两次，程序中，在保存基数据到数组中时，记为 一个仰角层。以 21 扫描模式为例，VCP 仰角为： 0.5，0.5，1.5，1.5，2.4，3.4，4.3，6.0，9.9，14.6，19.5 其中 0.5 和 1.5 分别扫描 2 次，记为一个仰角，因此，数组 Elvation[]中有 9 个有效元素，为： 0.5，1.5，2.4，3.4，4.3，6.0，9.9，14.6，19.5 相应的，基数据 9 层有效。 ----11 个 PPI 扫描 2）数组中无效数据记为-999.0， 距离折叠标记为 999.0。
