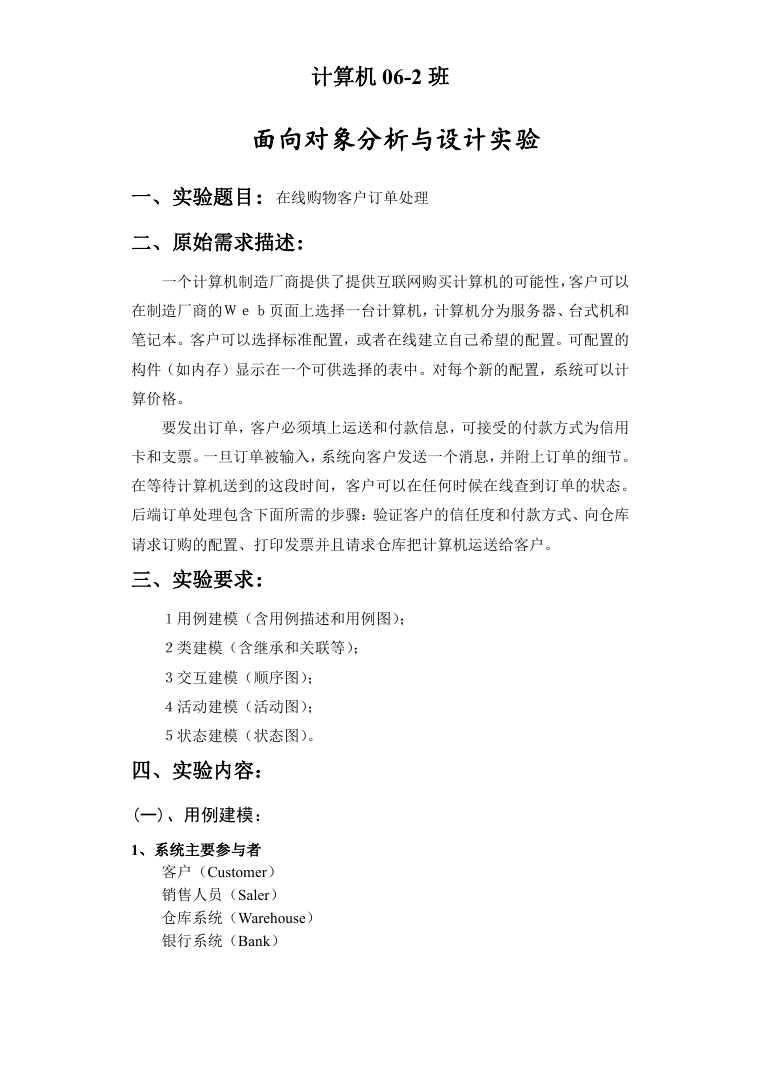

计算机 06-2 班面向对象分析与设计实验一、实验题目：在线购物客户订单处理二、原始需求描述：一个计算机制造厂商提供了提供互联网购买计算机的可能性，客户可以在制造厂商的Ｗｅｂ页面上选择一台计算机，计算机分为服务器、台式机和笔记本。客户可以选择标准配置，或者在线建立自己希望的配置。可配置的构件（如内存）显示在一个可供选择的表中。对每个新的配置，系统可以计算价格。要发出订单，客户必须填上运送和付款信息，可接受的付款方式为信用卡和支票。一旦订单被输入，系统向客户发送一个消息，并附上订单的细节。在等待计算机送到的这段时间，客户可以在任何时候在线查到订单的状态。后端订单处理包含下面所需的步骤：验证客户的信任度和付款方式、向仓库请求订购的配置、打印发票并且请求仓库把计算机运送给客户。三、实验要求：１用例建模（含用例描述和用例图）；２类建模（含继承和关联等）；３交互建模（顺序图）；４活动建模（活动图）；５状态建模（状态图）。四、实验内容： (一)、用例建模： 1、系统主要参与者客户（Customer）销售人员（Saler）仓库系统（Warehouse）银行系统（Bank）

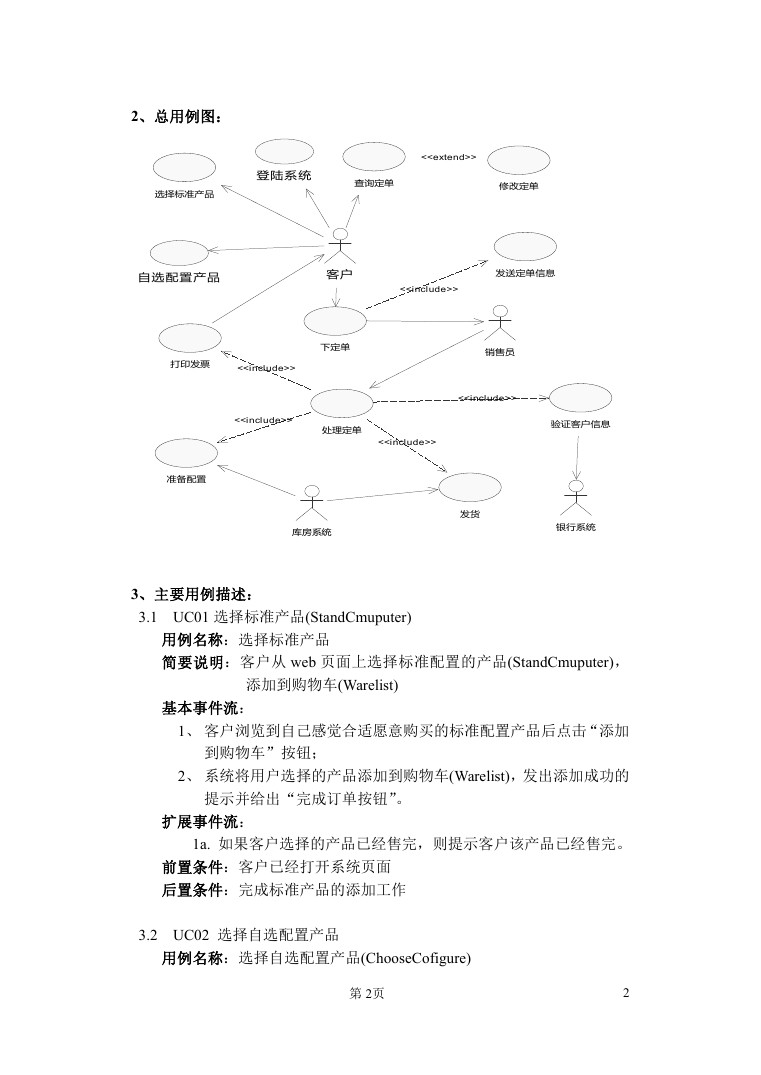

2、总用例图：登陆系统查询定单修改定单 <> 选择标准产品自选配置产品客户发送定单信息 <> 打印发票 <> 下定单销售员 <> <> 处理定单 <> 验证客户信息准备配置库房系统发货银行系统 3、主要用例描述： 3.1 UC01 选择标准产品(StandCmuputer) 用例名称：选择标准产品简要说明：客户从 web 页面上选择标准配置的产品(StandCmuputer)，添加到购物车(Warelist) 基本事件流： 1、客户浏览到自己感觉合适愿意购买的标准配置产品后点击“添加到购物车”按钮； 2、系统将用户选择的产品添加到购物车(Warelist)，发出添加成功的提示并给出“完成订单按钮”。扩展事件流： 1a. 如果客户选择的产品已经售完，则提示客户该产品已经售完。前置条件：客户已经打开系统页面后置条件：完成标准产品的添加工作 3.2 UC02 选择自选配置产品用例名称：选择自选配置产品(ChooseCofigure) 第 2页 2

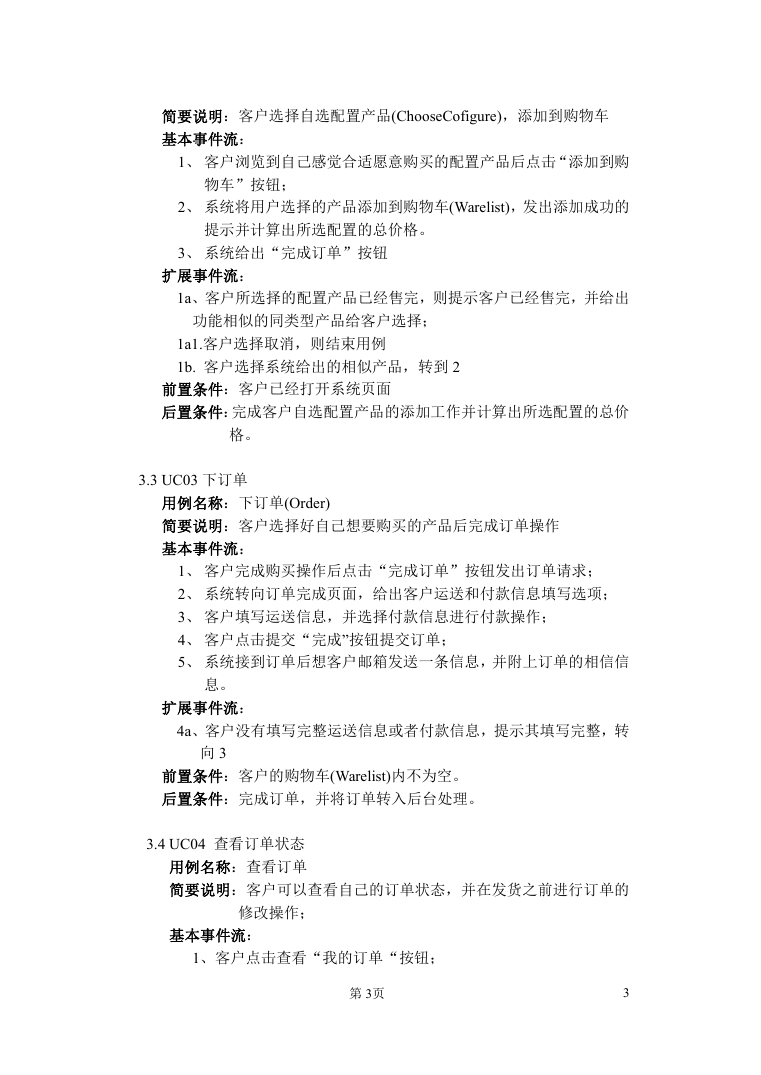

简要说明：客户选择自选配置产品(ChooseCofigure)，添加到购物车基本事件流： 1、客户浏览到自己感觉合适愿意购买的配置产品后点击“添加到购物车”按钮； 2、系统将用户选择的产品添加到购物车(Warelist)，发出添加成功的提示并计算出所选配置的总价格。 3、系统给出“完成订单”按钮扩展事件流： 1a、客户所选择的配置产品已经售完，则提示客户已经售完，并给出功能相似的同类型产品给客户选择； 1a1.客户选择取消，则结束用例 1b. 客户选择系统给出的相似产品，转到 2 前置条件：客户已经打开系统页面后置条件：完成客户自选配置产品的添加工作并计算出所选配置的总价格。 3.3 UC03 下订单用例名称：下订单(Order) 简要说明：客户选择好自己想要购买的产品后完成订单操作基本事件流： 1、客户完成购买操作后点击“完成订单”按钮发出订单请求； 2、系统转向订单完成页面，给出客户运送和付款信息填写选项； 3、客户填写运送信息，并选择付款信息进行付款操作； 4、客户点击提交“完成”按钮提交订单； 5、系统接到订单后想客户邮箱发送一条信息，并附上订单的相信信息。扩展事件流： 4a、客户没有填写完整运送信息或者付款信息，提示其填写完整，转向 3 前置条件：客户的购物车(Warelist)内不为空。后置条件：完成订单，并将订单转入后台处理。 3.4 UC04 查看订单状态用例名称：查看订单简要说明：客户可以查看自己的订单状态，并在发货之前进行订单的修改操作；基本事件流： 1、客户点击查看“我的订单“按钮；第 3页 3

2、系统从数据库中提出属于当前客户的订单； 3、客户点击其中一个订单； 4、系统列出当前订单的相信情况；扩展事件流： 2a、如果系统没有当前客户的订单数据，则给出提示； 3a、如果有订单是处于还没有发货状态的，则给出修改订单按钮； 3a1、客户点击修改订单按钮； 3a2、系统列出当前订单的货物列表，给出修改操作接口； 3a3、客户进行修改操作； 3a4、客户修改完成后点击“完成”按钮； 3a5、系统更新客户订单。前置条件：客户已经登陆系统后置条件：完成订单的查看或者更新操作 3.4 UC04 处理订单用例名称：处理订单简要说明：系统接收到客户提交的订单后进行订单处理，完成收款验证、发货、打印发票等操作。基本事件流： 1、销售人员接客户的新订单后首先进行客户的信任度和付款信息进行验证； 2、连接到银行系统进行客户的可信度和付款信息进行验证； 3、验证通过后向仓库请求配置； 4、仓库准备相应配置； 5、接到仓库的配置完成信息后，进行打印发票操作； 6、将发票给与仓库并请求仓库发货； 7、仓库根据送货信息把货物和发票送到客户手中。扩展事件流： 2a、客户的可信度达不到系统要求或者付款信息有误，则结束本次用例并返回相应信息给客户；前置条件：客户提交或者更新订单后置条件：客户收到货物 (二)、类建模 1、系统实体类列表： 1）、客户：Customer 属性： ID：客户的 ID 第 4页 4

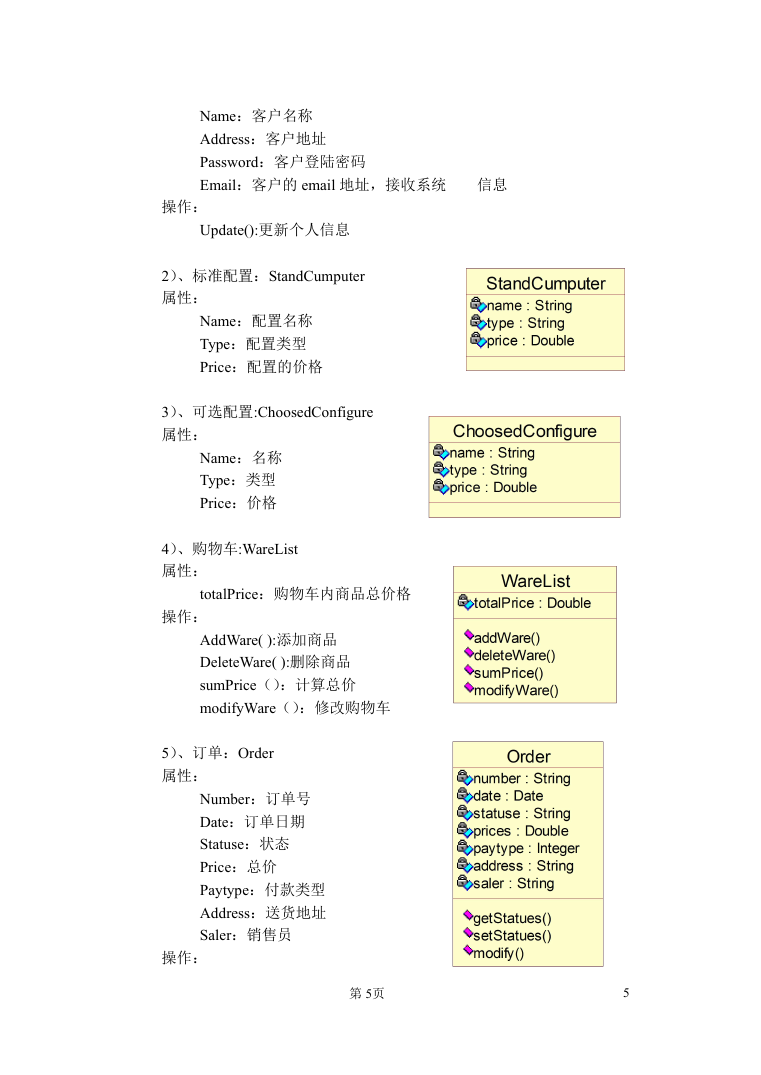

Name：客户名称 Address：客户地址 Password：客户登陆密码 Email：客户的 email 地址，接收系统信息操作： Update():更新个人信息 2）、标准配置：StandCumputer 属性： Name：配置名称 Type：配置类型 Price：配置的价格 3）、可选配置:ChoosedConfigure 属性： Name：名称 Type：类型 Price：价格 4）、购物车:WareList 属性： totalPrice：购物车内商品总价格操作： AddWare( ):添加商品 DeleteWare( ):删除商品 sumPrice（）：计算总价 modifyWare（）：修改购物车 5）、订单：Order 属性： Number：订单号 Date：订单日期 Statuse：状态 Price：总价 Paytype：付款类型 Address：送货地址 Saler：销售员操作：第 5页 5

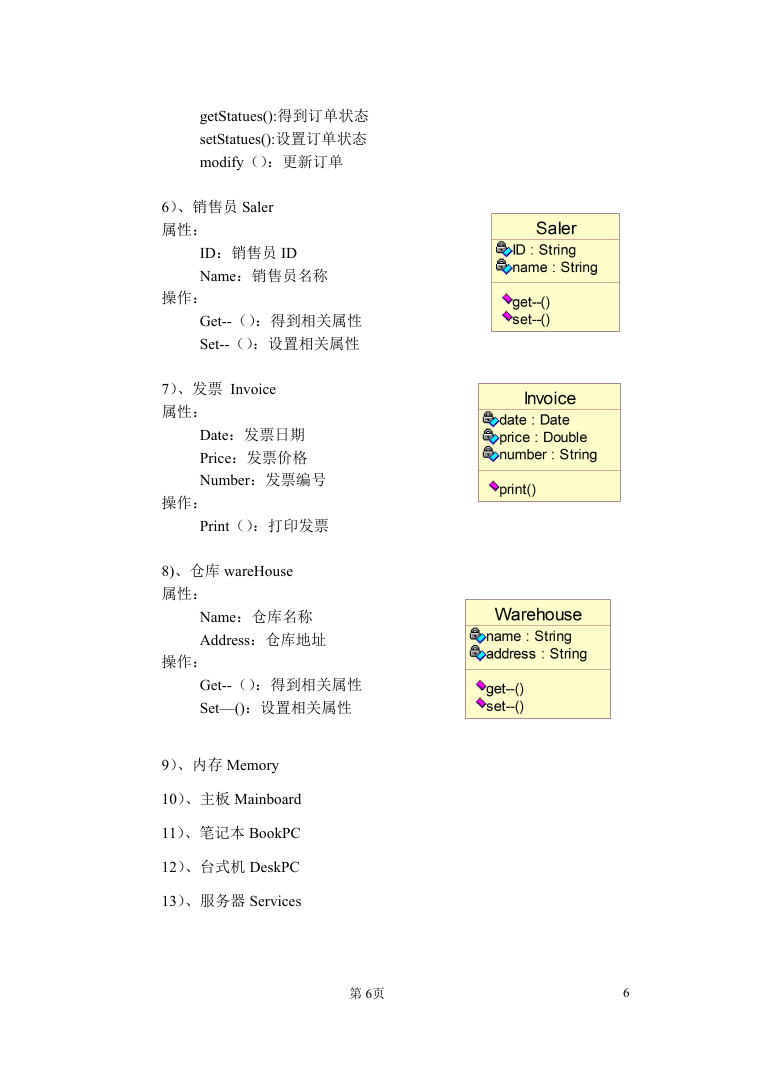

getStatues():得到订单状态 setStatues():设置订单状态 modify（）：更新订单 6）、销售员 Saler 属性： ID：销售员 ID Name：销售员名称操作： Get--（）：得到相关属性 Set--（）：设置相关属性 7）、发票 Invoice 属性： Date：发票日期 Price：发票价格 Number：发票编号操作： Print（）：打印发票 8)、仓库 wareHouse 属性： Name：仓库名称 Address：仓库地址操作： Get--（）：得到相关属性 Set—()：设置相关属性 9）、内存 Memory 10）、主板 Mainboard 11）、笔记本 BookPC 12）、台式机 DeskPC 13）、服务器 Services 第 6页 6

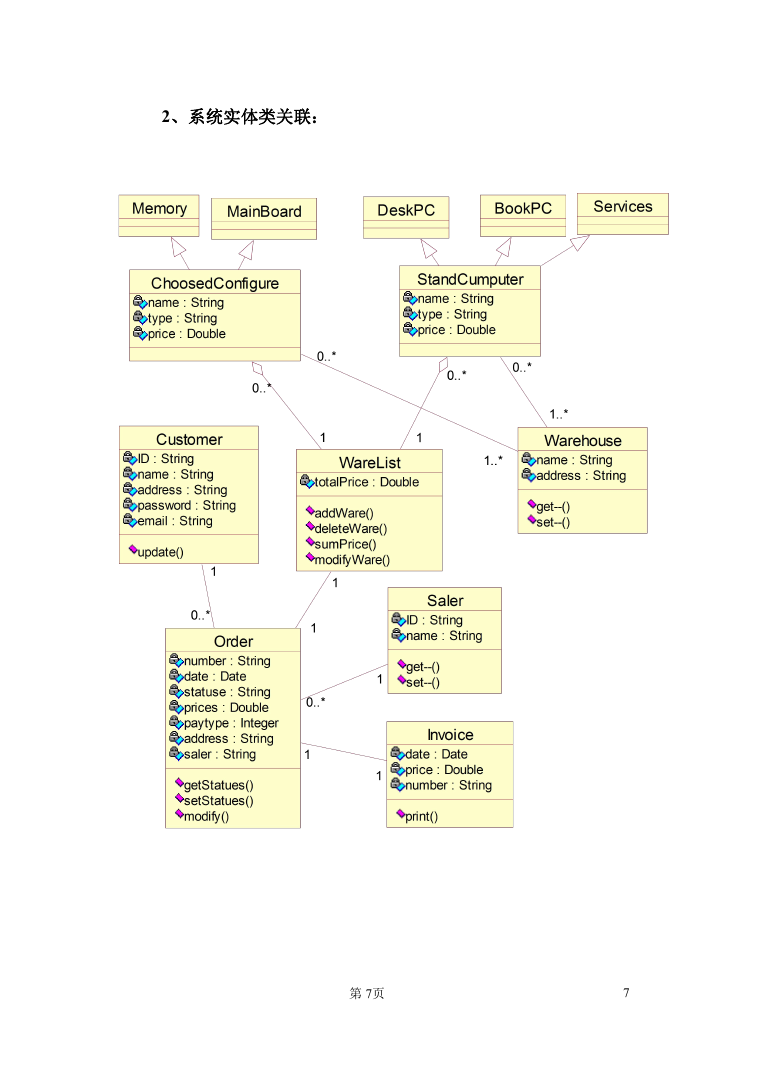

2、系统实体类关联：第 7页 7

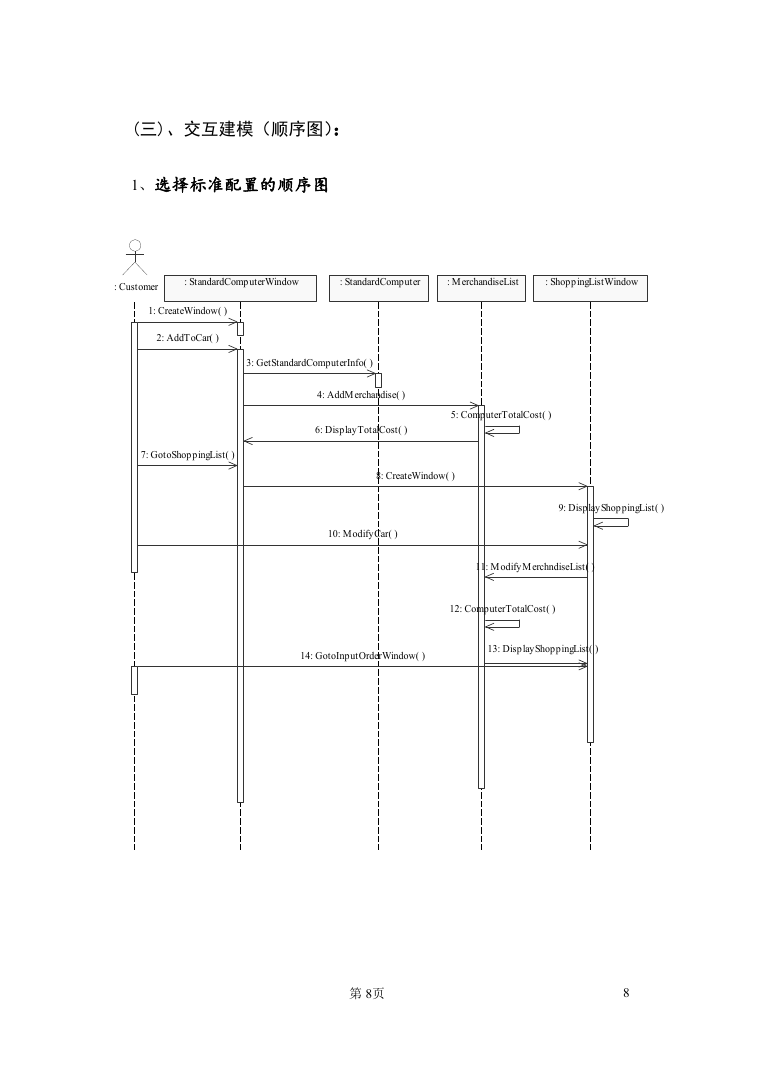

(三)、交互建模（顺序图）： 1、选择标准配置的顺序图 : Customer : StandardComputerWindow : StandardComputer : MerchandiseList : ShoppingListWindow 1: CreateWindow( ) 2: AddToCar( ) 3: GetStandardComputerInfo( ) 4: AddMerchandise( ) 6: DisplayTotalCost( ) 5: ComputerTotalCost( ) 7: GotoShoppingList( ) 8: CreateWindow( ) 10: ModifyCar( ) 9: DisplayShoppingList( ) 11: ModifyMerchndiseList( ) 12: ComputerTotalCost( ) 14: GotoInputOrderWindow( ) 13: DisplayShoppingList( ) 第 8页 8
