1概述

2系统总体设计

2.1系统总体架构

2.2软件架构设计

2.3网络拓扑设计

3方案概述

3.1技术目标

3.2实施范围

3.2.1一期建设

3.2.2二期建设

3.3假定和约束

4系统主要角色和用例

5系统功能设计

5.1功能结构图

5.2智能环境监测子系统

5.2.1功能概述

5.2.2功能描述

5.3电缆无线测温监测子系统

5.3.1功能概述

5.3.2电缆线缆温度无线监测

5.3.3开关柜触头温度监测

5.3.4母线侧节点温度监测

5.3.5告警联动处理

5.4环网柜远动子系统

5.4.1系统接入

5.4.2功能描述

5.5高压开关柜监测子系统

5.5.1功能概述

5.5.2开关柜带电负载监测

5.6继保开关(刀闸)监测子系统

5.6.1功能概述

5.6.2接入与监测方案

5.7设备控制子系统

5.7.1功能概述

5.7.2功能描述

5.8安全防护子系统

5.9视频监控子系统

5.10火灾报警及消防子系统

5.11门禁控制子系统

5.12联动配置子系统

5.13巡检管理子系统（可扩展）

5.13.1功能描述

6系统功能特点

7系统主要设备及参数

7.1HT510智能配电房一体化监控装置

7.2HT501站端监控主机（机架式设备）

7.3有线红外测温仪

7.4无线测温传感器

7.5高速高清网络摄像球机

7.6环境传感器（大气压力、雨量传感器等不再介绍）

7.7智能空调遥控器

7.8红外双鉴探测器

8公司介绍

配电系统远程智能监控平台技术方案 --基于 Tip3000 核心平台的温湿度监测、漏水监测、有害气体以及腐蚀电缆气体、入侵报警、消防火灾、远程灯光风机除湿机控制以及图像监控的配电系统远程智能监控平台安徽电科恒钛智能科技有限公司

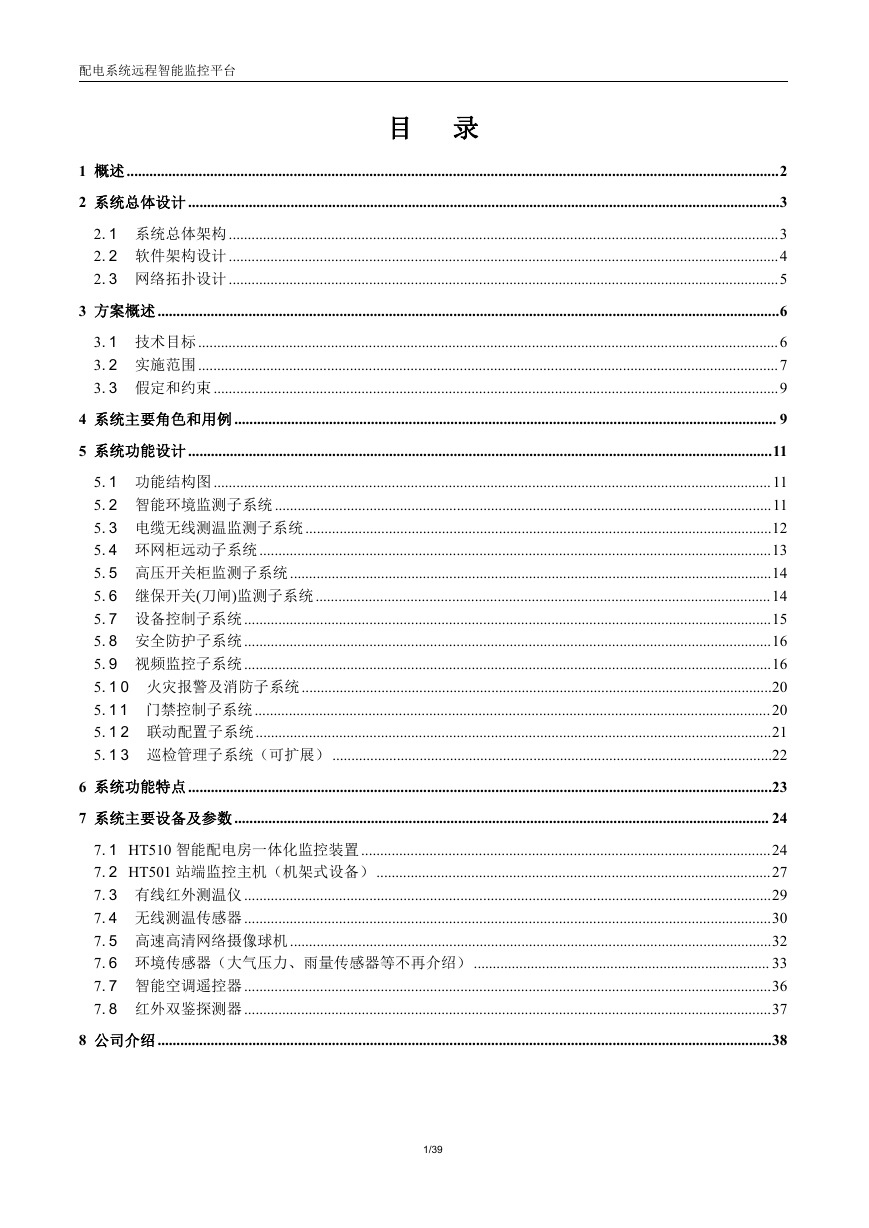

配电系统远程智能监控平台目录 1 概述............................................................................................................................................................................2 2 系统总体设计............................................................................................................................................................3 2. 1 系统总体架构 .................................................................................................................................................3 2. 2 软件架构设计 .................................................................................................................................................4 2. 3 网络拓扑设计 .................................................................................................................................................5 3 方案概述....................................................................................................................................................................6 3. 1 技术目标 .........................................................................................................................................................6 3. 2 实施范围 .........................................................................................................................................................7 3. 3 假定和约束 .....................................................................................................................................................9 4 系统主要角色和用例............................................................................................................................................... 9 5 系统功能设计..........................................................................................................................................................11 5. 1 功能结构图 ...................................................................................................................................................11 5. 2 智能环境监测子系统 ...................................................................................................................................11 5. 3 电缆无线测温监测子系统 ...........................................................................................................................12 5. 4 环网柜远动子系统 .......................................................................................................................................13 5. 5 高压开关柜监测子系统 ...............................................................................................................................14 5. 6 继保开关(刀闸)监测子系统........................................................................................................................14 5. 7 设备控制子系统 ...........................................................................................................................................15 5. 8 安全防护子系统 ...........................................................................................................................................16 5. 9 视频监控子系统 ...........................................................................................................................................16 5. 1 0 火灾报警及消防子系统 ............................................................................................................................20 5. 1 1 门禁控制子系统........................................................................................................................................20 5. 1 2 联动配置子系统........................................................................................................................................21 5. 1 3 巡检管理子系统（可扩展） ....................................................................................................................22 6 系统功能特点..........................................................................................................................................................23 7 系统主要设备及参数............................................................................................................................................. 24 7. 1 HT510 智能配电房一体化监控装置 ............................................................................................................24 7. 2 HT501 站端监控主机（机架式设备）........................................................................................................27 7. 3 有线红外测温仪 ...........................................................................................................................................29 7. 4 无线测温传感器 ...........................................................................................................................................30 7. 5 高速高清网络摄像球机 ...............................................................................................................................32 7. 6 环境传感器（大气压力、雨量传感器等不再介绍） .............................................................................. 33 7. 7 智能空调遥控器 ...........................................................................................................................................36 7. 8 红外双鉴探测器 ...........................................................................................................................................37 8 公司介绍..................................................................................................................................................................38 1/39

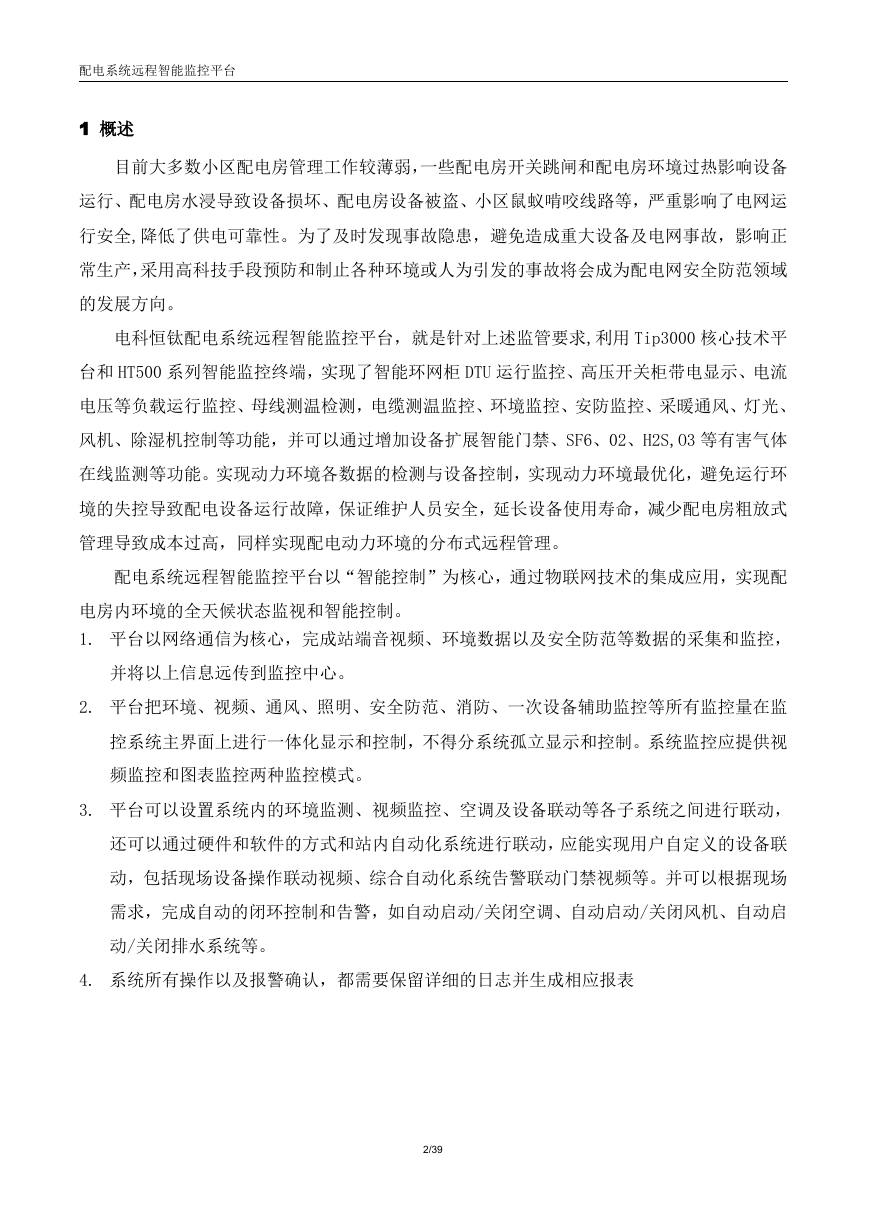

配电系统远程智能监控平台 1 概述目前大多数小区配电房管理工作较薄弱，一些配电房开关跳闸和配电房环境过热影响设备运行、配电房水浸导致设备损坏、配电房设备被盗、小区鼠蚁啃咬线路等，严重影响了电网运行安全,降低了供电可靠性。为了及时发现事故隐患，避免造成重大设备及电网事故，影响正常生产，采用高科技手段预防和制止各种环境或人为引发的事故将会成为配电网安全防范领域的发展方向。电科恒钛配电系统远程智能监控平台，就是针对上述监管要求,利用 Tip3000 核心技术平台和 HT500 系列智能监控终端，实现了智能环网柜 DTU 运行监控、高压开关柜带电显示、电流电压等负载运行监控、母线测温检测，电缆测温监控、环境监控、安防监控、采暖通风、灯光、风机、除湿机控制等功能，并可以通过增加设备扩展智能门禁、SF6、02、H2S,O3 等有害气体在线监测等功能。实现动力环境各数据的检测与设备控制，实现动力环境最优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电房粗放式管理导致成本过高，同样实现配电动力环境的分布式远程管理。配电系统远程智能监控平台以“智能控制”为核心，通过物联网技术的集成应用，实现配电房内环境的全天候状态监视和智能控制。 1. 平台以网络通信为核心，完成站端音视频、环境数据以及安全防范等数据的采集和监控，并将以上信息远传到监控中心。 2. 平台把环境、视频、通风、照明、安全防范、消防、一次设备辅助监控等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。系统监控应提供视频监控和图表监控两种监控模式。 3. 平台可以设置系统内的环境监测、视频监控、空调及设备联动等各子系统之间进行联动，还可以通过硬件和软件的方式和站内自动化系统进行联动，应能实现用户自定义的设备联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。并可以根据现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。 4. 系统所有操作以及报警确认，都需要保留详细的日志并生成相应报表 2/39

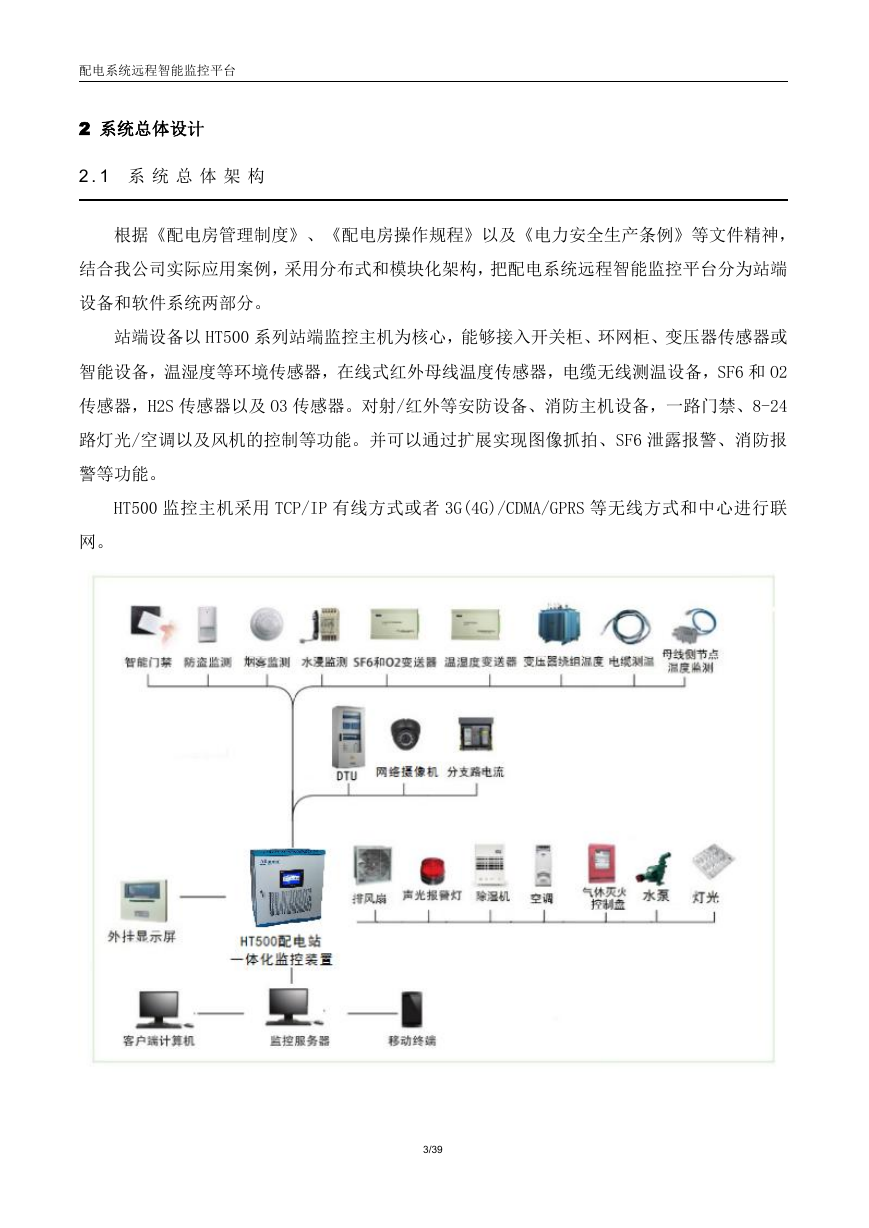

配电系统远程智能监控平台 2 系统总体设计 2 . 1 系统总体架构根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把配电系统远程智能监控平台分为站端设备和软件系统两部分。站端设备以 HT500 系列站端监控主机为核心，能够接入开关柜、环网柜、变压器传感器或智能设备，温湿度等环境传感器，在线式红外母线温度传感器，电缆无线测温设备，SF6 和 O2 传感器，H2S 传感器以及 O3 传感器。对射/红外等安防设备、消防主机设备，一路门禁、8-24 路灯光/空调以及风机的控制等功能。并可以通过扩展实现图像抓拍、SF6 泄露报警、消防报警等功能。 HT500 监控主机采用 TCP/IP 有线方式或者 3G(4G)/CDMA/GPRS 等无线方式和中心进行联网。 3/39

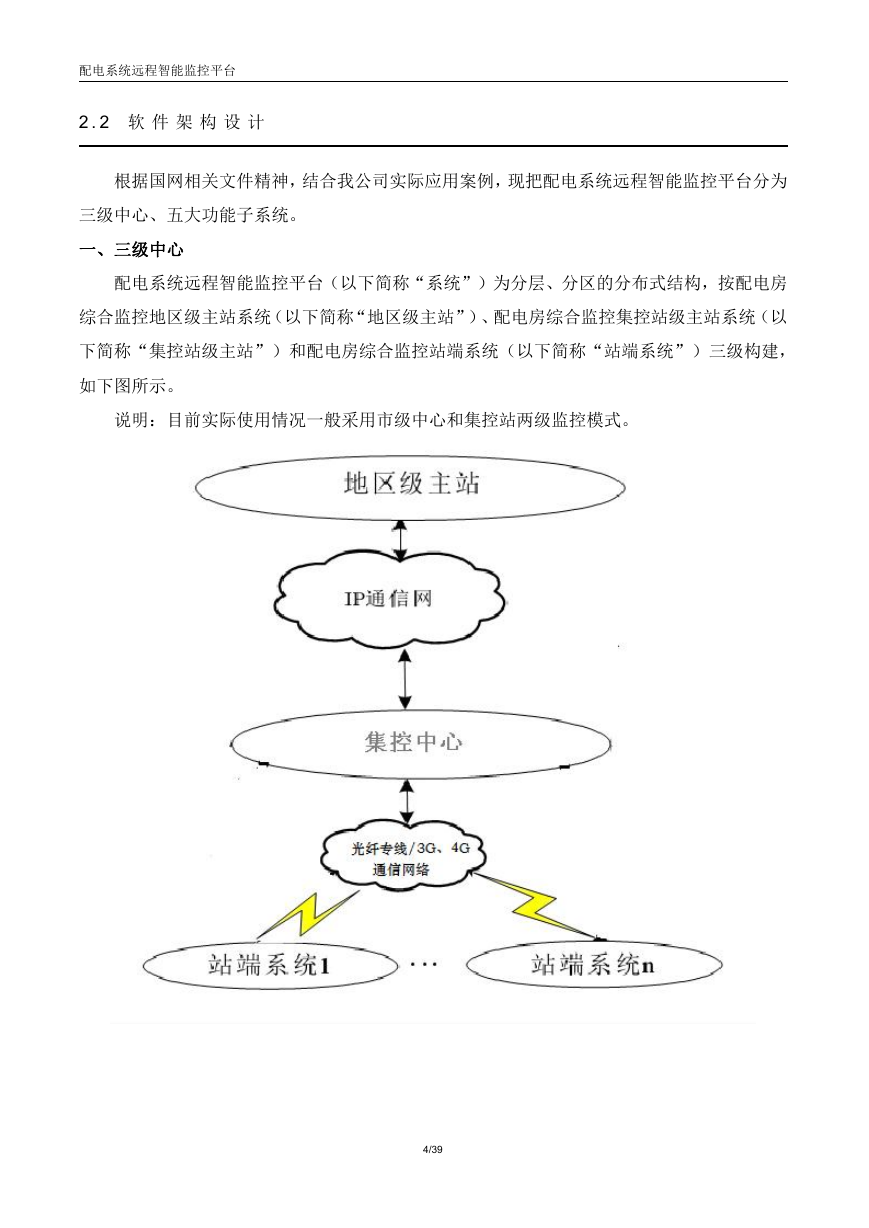

配电系统远程智能监控平台 2 . 2 软件架构设计根据国网相关文件精神，结合我公司实际应用案例，现把配电系统远程智能监控平台分为三级中心、五大功能子系统。一、三级中心配电系统远程智能监控平台（以下简称“系统”）为分层、分区的分布式结构，按配电房综合监控地区级主站系统（以下简称“地区级主站”）、配电房综合监控集控站级主站系统（以下简称“集控站级主站”）和配电房综合监控站端系统（以下简称“站端系统”）三级构建，如下图所示。说明：目前实际使用情况一般采用市级中心和集控站两级监控模式。 4/39

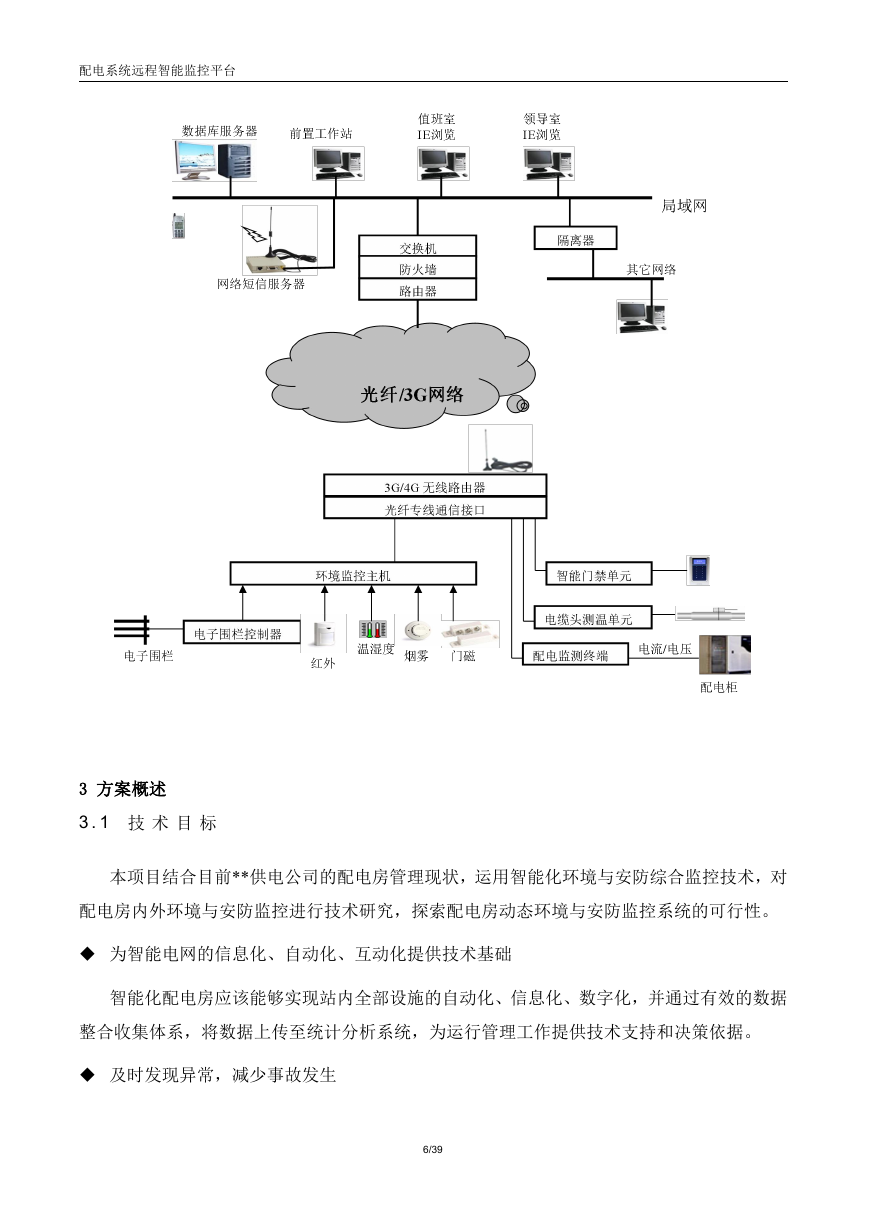

配电系统远程智能监控平台二、系统功能结构设计 2 . 3 网络拓扑设计目前，对于配电房监控系统通常有以下几种传输方式： 1、已有以太网的配电房：每个配电房主机需要一个 RJ45 网口和一个 IP 地址即可。 2、仅有 2M 光纤接口：配置一台 2M--以太网桥，通过光电转换，提供以太网接口。 3、没有以太网和光纤的配电房：可以选择如下两种方式： 1）就近租用电信运营商的以太网或者光纤：适合于小区内运营商网络连接较为方便的地方。 2）租用电信运营商的无线网络：采用 3G、4G 路由器接入的方式，可以使用公网或者组成 VPN 专网。本方案需要向运营商缴纳网络使用费用和购买 VPN 服务器。总之，通过各种技术手段，配备以太网为最优化和成本最低的传输方式。 5/39

配电系统远程智能监控平台 3 方案概述 3 . 1 技术目标本项目结合目前**供电公司的配电房管理现状，运用智能化环境与安防综合监控技术，对配电房内外环境与安防监控进行技术研究，探索配电房动态环境与安防监控系统的可行性。  为智能电网的信息化、自动化、互动化提供技术基础智能化配电房应该能够实现站内全部设施的自动化、信息化、数字化，并通过有效的数据整合收集体系，将数据上传至统计分析系统，为运行管理工作提供技术支持和决策依据。  及时发现异常，减少事故发生 6/39

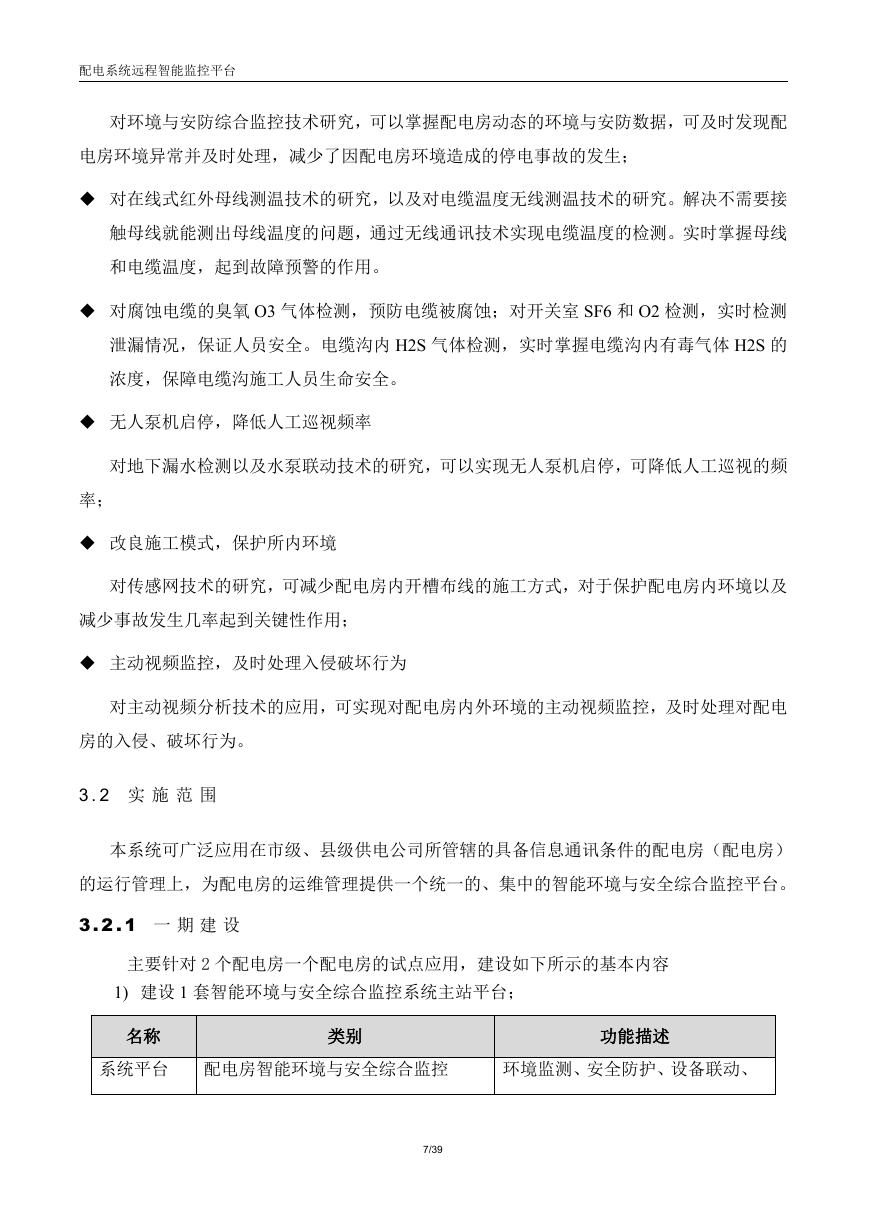

配电系统远程智能监控平台对环境与安防综合监控技术研究，可以掌握配电房动态的环境与安防数据，可及时发现配电房环境异常并及时处理，减少了因配电房环境造成的停电事故的发生；  对在线式红外母线测温技术的研究，以及对电缆温度无线测温技术的研究。解决不需要接触母线就能测出母线温度的问题，通过无线通讯技术实现电缆温度的检测。实时掌握母线和电缆温度，起到故障预警的作用。  对腐蚀电缆的臭氧 O3 气体检测，预防电缆被腐蚀；对开关室 SF6 和 O2 检测，实时检测泄漏情况，保证人员安全。电缆沟内 H2S 气体检测，实时掌握电缆沟内有毒气体 H2S 的浓度，保障电缆沟施工人员生命安全。  无人泵机启停，降低人工巡视频率对地下漏水检测以及水泵联动技术的研究，可以实现无人泵机启停，可降低人工巡视的频率；  改良施工模式，保护所内环境对传感网技术的研究，可减少配电房内开槽布线的施工方式，对于保护配电房内环境以及减少事故发生几率起到关键性作用；  主动视频监控，及时处理入侵破坏行为对主动视频分析技术的应用，可实现对配电房内外环境的主动视频监控，及时处理对配电房的入侵、破坏行为。 3 . 2 实施范围本系统可广泛应用在市级、县级供电公司所管辖的具备信息通讯条件的配电房（配电房）的运行管理上，为配电房的运维管理提供一个统一的、集中的智能环境与安全综合监控平台。 3 . 2 . 1 一期建设主要针对 2 个配电房一个配电房的试点应用，建设如下所示的基本内容 1) 建设 1 套智能环境与安全综合监控系统主站平台；名称类别功能描述系统平台配电房智能环境与安全综合监控环境监测、安全防护、设备联动、 7/39
