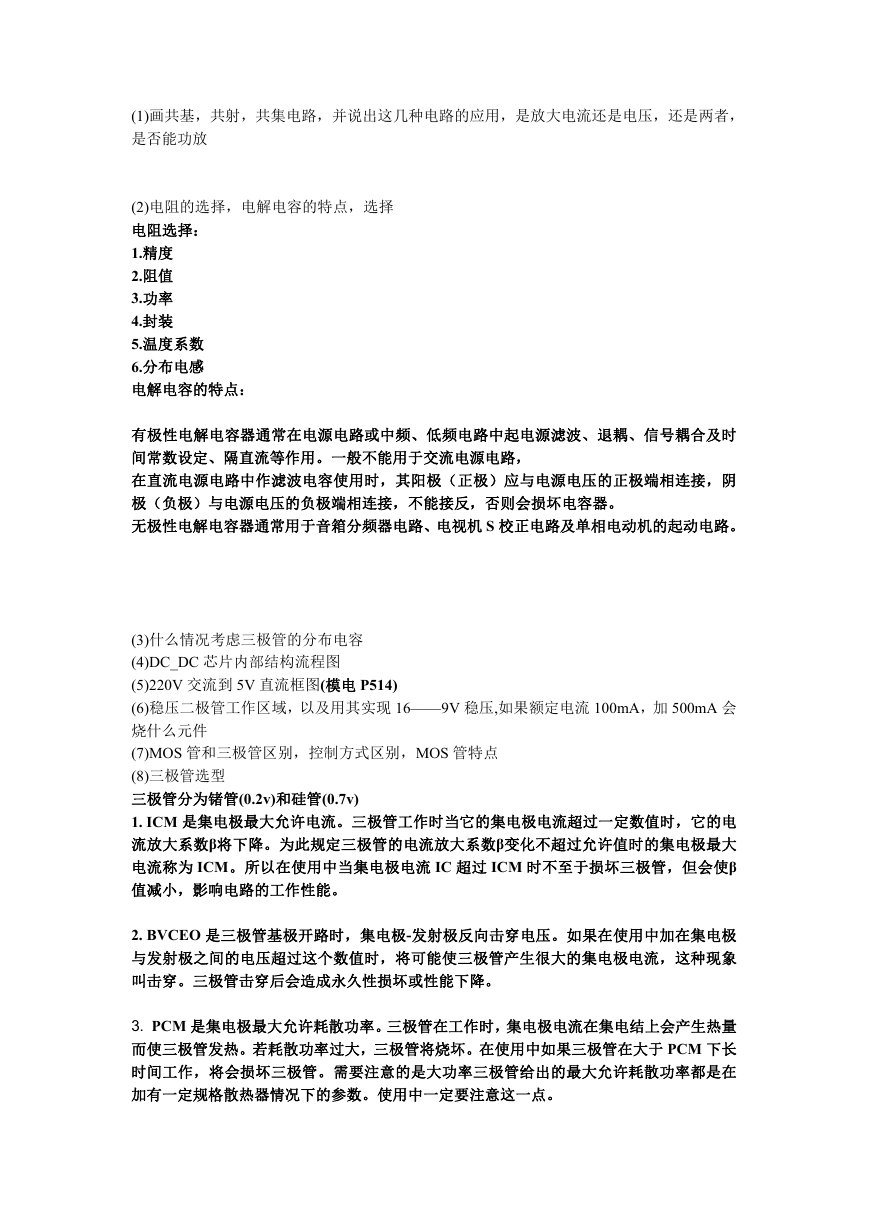

(1)画共基，共射，共集电路，并说出这几种电路的应用，是放大电流还是电压，还是两者， 是否能功放 (2)电阻的选择，电解电容的特点，选择 电阻选择： 1.精度 2.阻值 3.功率 4.封装 5.温度系数 6.分布电感 电解电容的特点： 有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时 间常数设定、隔直流等作用。一般不能用于交流电源电路， 在直流电源电路中作滤波电容使用时，其阳极（正极）应与电源电压的正极端相连接，阴 极（负极）与电源电压的负极端相连接，不能接反，否则会损坏电容器。 无极性电解电容器通常用于音箱分频器电路、电视机 S 校正电路及单相电动机的起动电路。 (3)什么情况考虑三极管的分布电容 (4)DC_DC 芯片内部结构流程图 (5)220V 交流到 5V 直流框图(模电 P514) (6)稳压二极管工作区域，以及用其实现 16——9V 稳压,如果额定电流 100mA，加 500mA 会 烧什么元件 (7)MOS 管和三极管区别，控制方式区别，MOS 管特点 (8)三极管选型 三极管分为锗管(0.2v)和硅管(0.7v) 1. ICM 是集电极最大允许电流。三极管工作时当它的集电极电流超过一定数值时，它的电 流放大系数β将下降。为此规定三极管的电流放大系数β变化不超过允许值时的集电极最大 电流称为 ICM。所以在使用中当集电极电流 IC 超过 ICM 时不至于损坏三极管，但会使β 值减小，影响电路的工作性能。 2. BVCEO 是三极管基极开路时，集电极-发射极反向击穿电压。如果在使用中加在集电极 与发射极之间的电压超过这个数值时，将可能使三极管产生很大的集电极电流，这种现象 叫击穿。三极管击穿后会造成永久性损坏或性能下降。 3. PCM 是集电极最大允许耗散功率。三极管在工作时，集电极电流在集电结上会产生热量 而使三极管发热。若耗散功率过大，三极管将烧坏。在使用中如果三极管在大于 PCM 下长 时间工作，将会损坏三极管。需要注意的是大功率三极管给出的最大允许耗散功率都是在 加有一定规格散热器情况下的参数。使用中一定要注意这一点。 

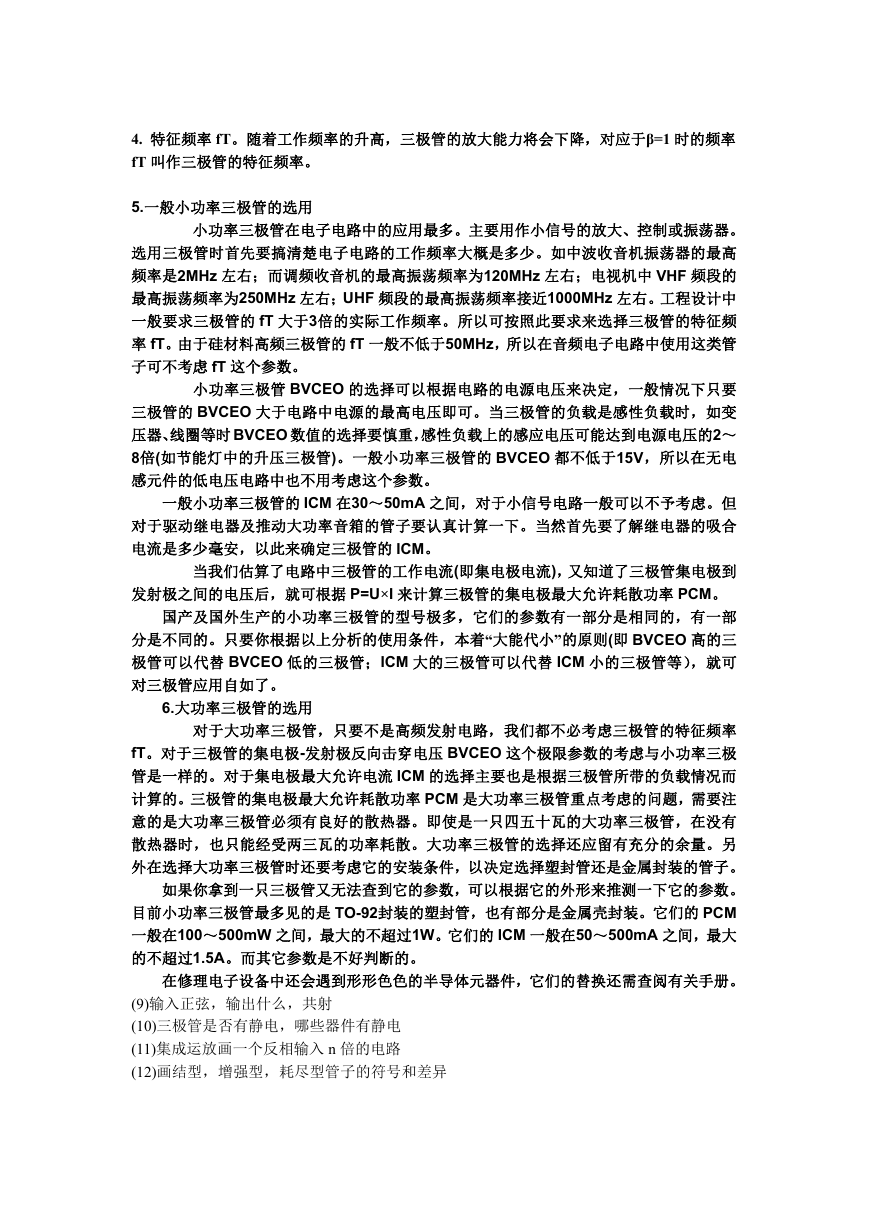

4. 特征频率 fT。随着工作频率的升高，三极管的放大能力将会下降，对应于β=1 时的频率 fT 叫作三极管的特征频率。 5.一般小功率三极管的选用 小功率三极管在电子电路中的应用最多。主要用作小信号的放大、控制或振荡器。 选用三极管时首先要搞清楚电子电路的工作频率大概是多少。如中波收音机振荡器的最高 频率是2MHz 左右；而调频收音机的最高振荡频率为120MHz 左右；电视机中 VHF 频段的 最高振荡频率为250MHz 左右；UHF 频段的最高振荡频率接近1000MHz 左右。工程设计中 一般要求三极管的 fT 大于3倍的实际工作频率。所以可按照此要求来选择三极管的特征频 率 fT。由于硅材料高频三极管的 fT 一般不低于50MHz，所以在音频电子电路中使用这类管 子可不考虑 fT 这个参数。 小功率三极管 BVCEO 的选择可以根据电路的电源电压来决定，一般情况下只要 三极管的 BVCEO 大于电路中电源的最高电压即可。当三极管的负载是感性负载时，如变 压器、线圈等时 BVCEO 数值的选择要慎重，感性负载上的感应电压可能达到电源电压的2～ 8倍(如节能灯中的升压三极管)。一般小功率三极管的 BVCEO 都不低于15V，所以在无电 感元件的低电压电路中也不用考虑这个参数。 一般小功率三极管的 ICM 在30～50mA 之间，对于小信号电路一般可以不予考虑。但 对于驱动继电器及推动大功率音箱的管子要认真计算一下。当然首先要了解继电器的吸合 电流是多少毫安，以此来确定三极管的 ICM。 当我们估算了电路中三极管的工作电流(即集电极电流)，又知道了三极管集电极到 发射极之间的电压后，就可根据 P=U×I 来计算三极管的集电极最大允许耗散功率 PCM。 国产及国外生产的小功率三极管的型号极多，它们的参数有一部分是相同的，有一部 分是不同的。只要你根据以上分析的使用条件，本着“大能代小”的原则(即 BVCEO 高的三 极管可以代替 BVCEO 低的三极管；ICM 大的三极管可以代替 ICM 小的三极管等），就可 对三极管应用自如了。 6.大功率三极管的选用 对于大功率三极管，只要不是高频发射电路，我们都不必考虑三极管的特征频率 fT。对于三极管的集电极-发射极反向击穿电压 BVCEO 这个极限参数的考虑与小功率三极 管是一样的。对于集电极最大允许电流 ICM 的选择主要也是根据三极管所带的负载情况而 计算的。三极管的集电极最大允许耗散功率 PCM 是大功率三极管重点考虑的问题，需要注 意的是大功率三极管必须有良好的散热器。即使是一只四五十瓦的大功率三极管，在没有 散热器时，也只能经受两三瓦的功率耗散。大功率三极管的选择还应留有充分的余量。另 外在选择大功率三极管时还要考虑它的安装条件，以决定选择塑封管还是金属封装的管子。 如果你拿到一只三极管又无法查到它的参数，可以根据它的外形来推测一下它的参数。 目前小功率三极管最多见的是 TO-92封装的塑封管，也有部分是金属壳封装。它们的 PCM 一般在100～500mW 之间，最大的不超过1W。它们的 ICM 一般在50～500mA 之间，最大 的不超过1.5A。而其它参数是不好判断的。 在修理电子设备中还会遇到形形色色的半导体元器件，它们的替换还需查阅有关手册。 (9)输入正弦，输出什么，共射 (10)三极管是否有静电，哪些器件有静电 (11)集成运放画一个反相输入 n 倍的电路 (12)画结型，增强型，耗尽型管子的符号和差异
