    实训：路由器访问与配置

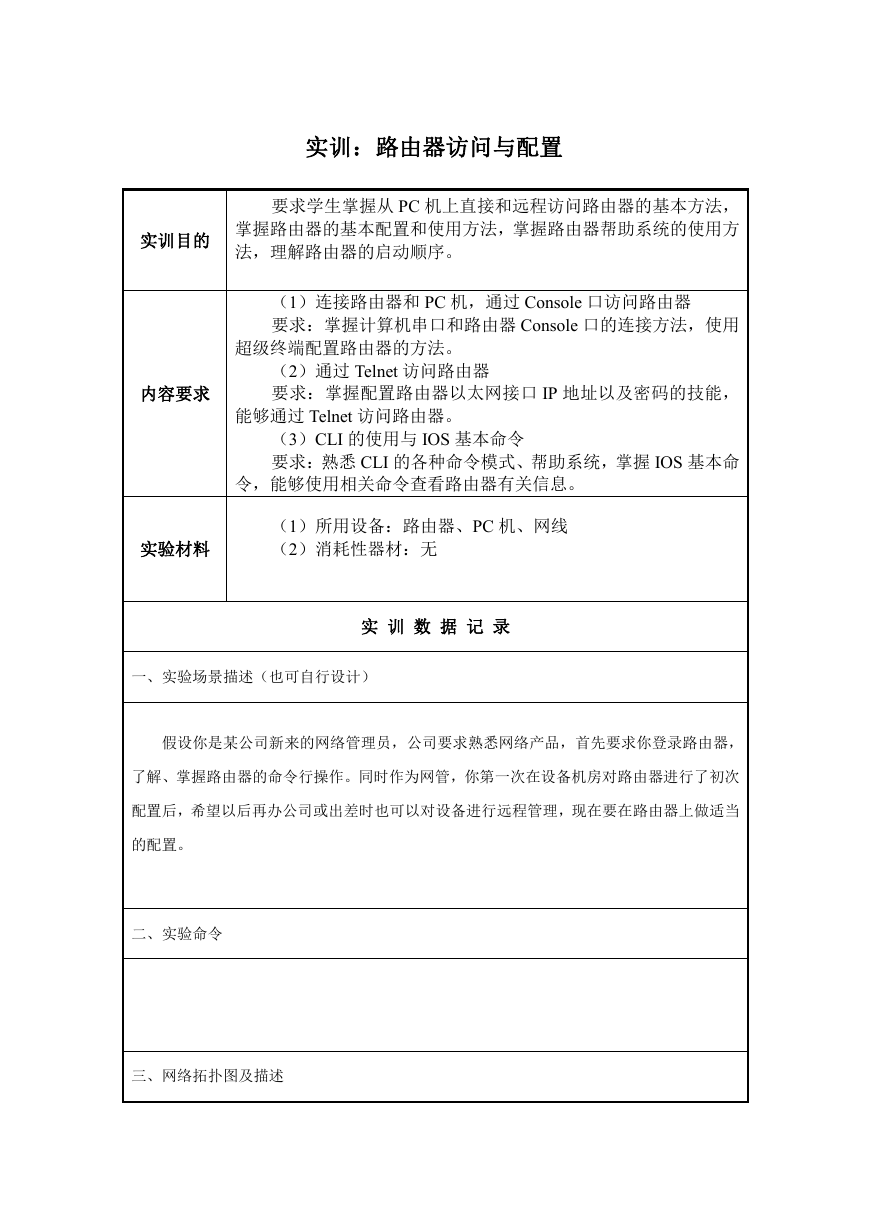

    实训：路由器访问与配置 实训目的 要求学生掌握从 PC 机上直接和远程访问路由器的基本方法， 掌握路由器的基本配置和使用方法，掌握路由器帮助系统的使用方 法，理解路由器的启动顺序。 （1）连接路由器和 PC 机，通过 Console 口访问路由器 要求：掌握计算机串口和路由器 Console 口的连接方法，使用 超级终端配置路由器的方法。 内容要求 （2）通过 Telnet 访问路由器 要求：掌握配置路由器以太网接口 IP 地址以及密码的技能， 能够通过 Telnet 访问路由器。 （3）CLI 的使用与 IOS 基本命令 要求：熟悉 CLI 的各种命令模式、帮助系统，掌握 IOS 基本命 令，能够使用相关命令查看路由器有关信息。 实验材料 （1）所用设备：路由器、PC 机、网线 （2）消耗性器材：无 实 训 数 据 记 录 一、实验场景描述（也可自行设计） 假设你是某公司新来的网络管理员，公司要求熟悉网络产品，首先要求你登录路由器， 了解、掌握路由器的命令行操作。同时作为网管，你第一次在设备机房对路由器进行了初次 配置后，希望以后再办公司或出差时也可以对设备进行远程管理，现在要在路由器上做适当 的配置。 二、实验命令 三、网络拓扑图及描述

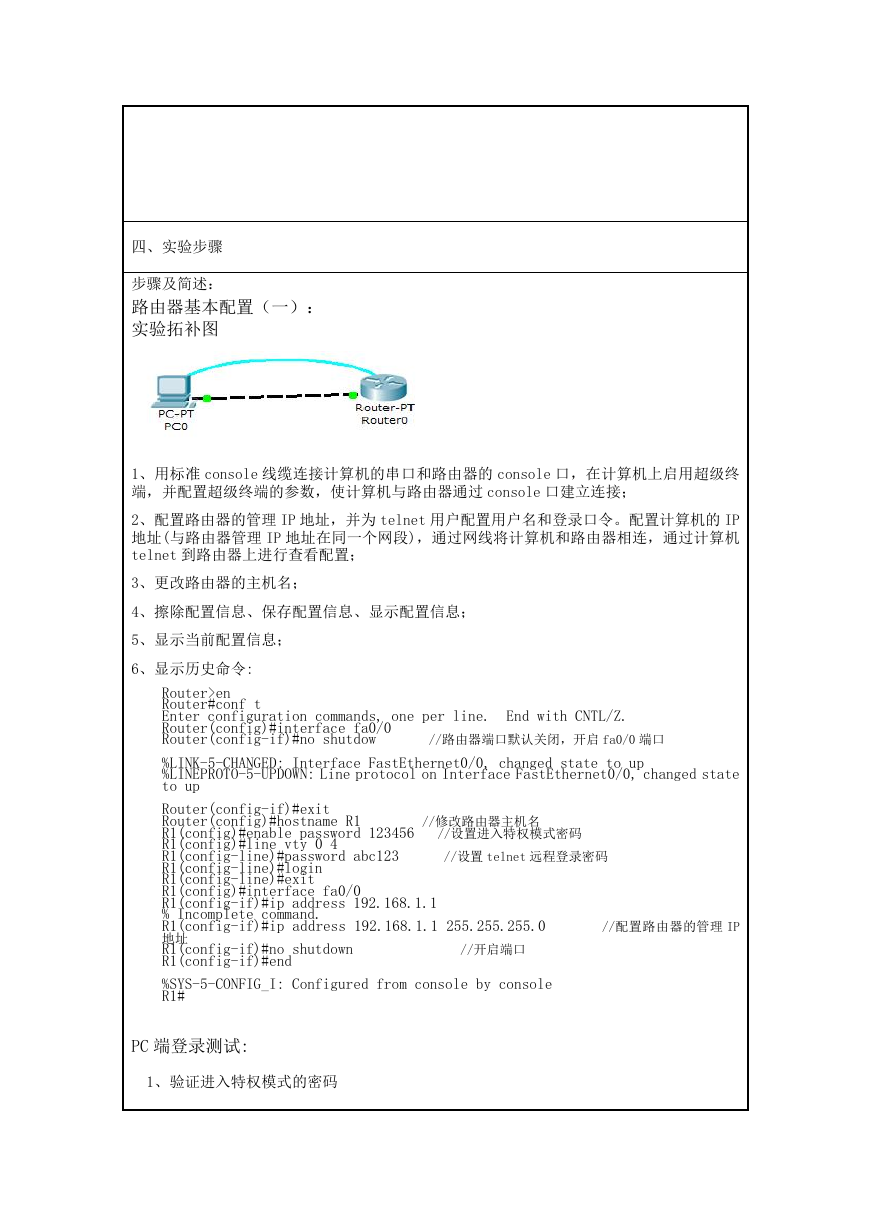

    四、实验步骤 步骤及简述： 路由器基本配置（一）： 实验拓补图 1、用标准 console 线缆连接计算机的串口和路由器的 console 口，在计算机上启用超级终 端，并配置超级终端的参数，使计算机与路由器通过 console 口建立连接； 2、配置路由器的管理 IP 地址，并为 telnet 用户配置用户名和登录口令。配置计算机的 IP 地址(与路由器管理 IP 地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机 telnet 到路由器上进行查看配置； 3、更改路由器的主机名； 4、擦除配置信息、保存配置信息、显示配置信息； 5、显示当前配置信息； 6、显示历史命令: Router>en Router#conf t Enter configuration commands, one per line. Router(config)#interface fa0/0 Router(config-if)#no shutdow End with CNTL/Z. //路由器端口默认关闭，开启 fa0/0 端口 %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up //修改路由器主机名 Router(config-if)#exit Router(config)#hostname R1 R1(config)#enable password 123456 R1(config)#line vty 0 4 R1(config-line)#password abc123 R1(config-line)#login R1(config-line)#exit R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.1 % Incomplete command. R1(config-if)#ip address 192.168.1.1 255.255.255.0 地址 R1(config-if)#no shutdown R1(config-if)#end //开启端口 //设置进入特权模式密码 //设置 telnet 远程登录密码 //配置路由器的管理 IP %SYS-5-CONFIG_I: Configured from console by console R1# PC 端登录测试: 2 1、验证进入特权模式的密码

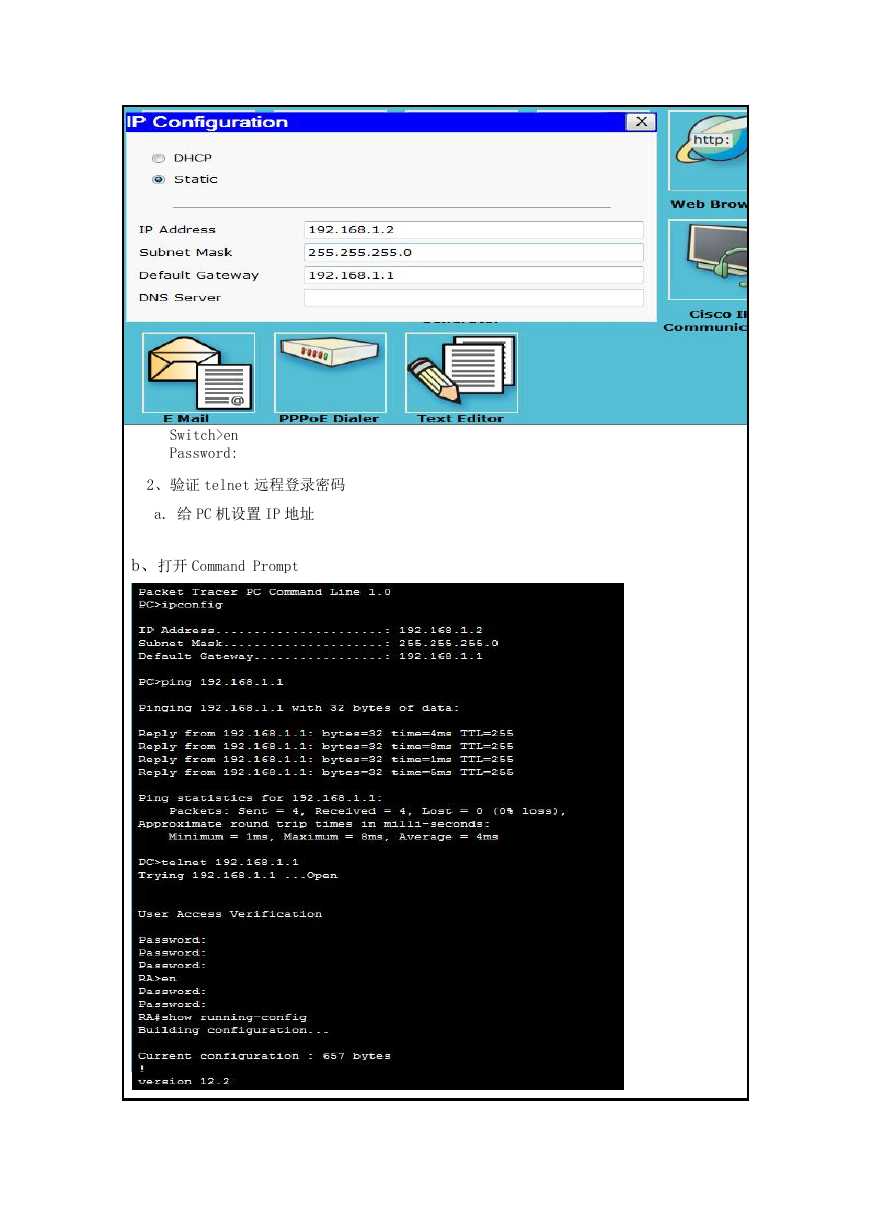

    Switch>en Password: 2、验证 telnet 远程登录密码 a. 给 PC 机设置 IP 地址 b、打开 Command Prompt

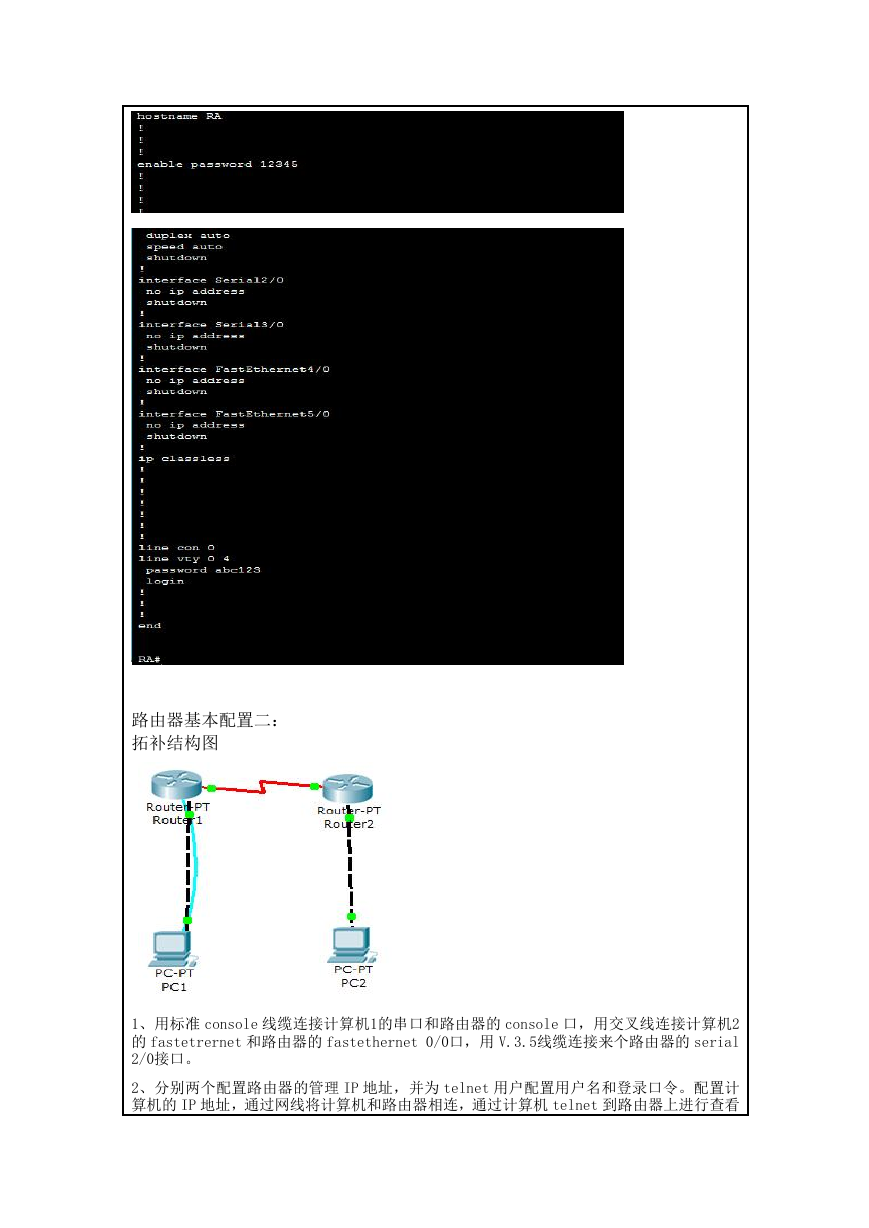

    路由器基本配置二： 拓补结构图 1、用标准 console 线缆连接计算机1的串口和路由器的 console 口，用交叉线连接计算机2 的 fastetrernet 和路由器的 fastethernet 0/0口，用 V.3.5线缆连接来个路由器的 serial 2/0接口。 2、分别两个配置路由器的管理 IP 地址，并为 telnet 用户配置用户名和登录口令。配置计 算机的 IP 地址，通过网线将计算机和路由器相连，通过计算机 telnet 到路由器上进行查看

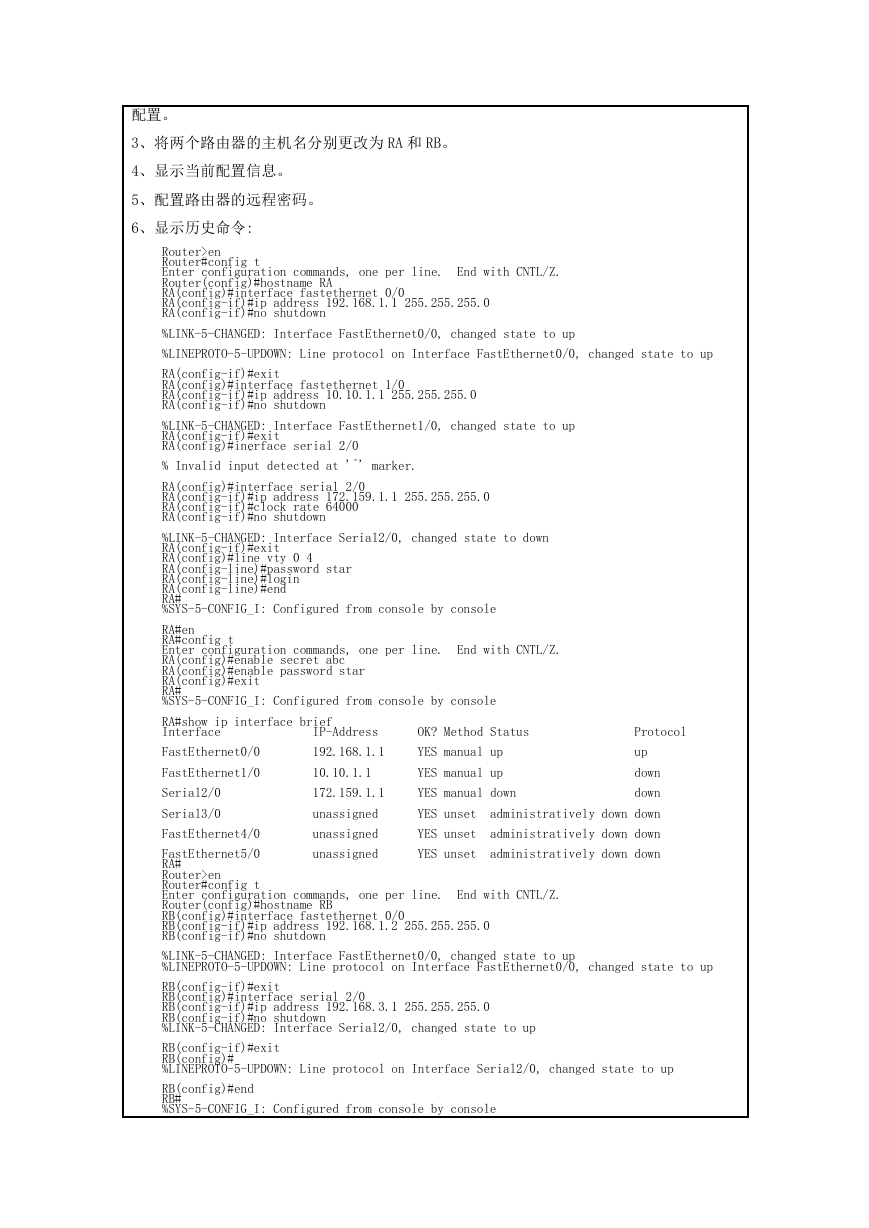

    配置。 3、将两个路由器的主机名分别更改为 RA 和 RB。 4、显示当前配置信息。 5、配置路由器的远程密码。 6、显示历史命令: Router>en Router#config t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname RA RA(config)#interface fastethernet 0/0 RA(config-if)#ip address 192.168.1.1 255.255.255.0 RA(config-if)#no shutdown %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up RA(config-if)#exit RA(config)#interface fastethernet 1/0 RA(config-if)#ip address 10.10.1.1 255.255.255.0 RA(config-if)#no shutdown %LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up RA(config-if)#exit RA(config)#inerface serial 2/0 % Invalid input detected at '^' marker. ^ RA(config)#interface serial 2/0 RA(config-if)#ip address 172.159.1.1 255.255.255.0 RA(config-if)#clock rate 64000 RA(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial2/0, changed state to down RA(config-if)#exit RA(config)#line vty 0 4 RA(config-line)#password star RA(config-line)#login RA(config-line)#end RA# %SYS-5-CONFIG_I: Configured from console by console RA#en RA#config t Enter configuration commands, one per line. End with CNTL/Z. RA(config)#enable secret abc RA(config)#enable password star RA(config)#exit RA# %SYS-5-CONFIG_I: Configured from console by console RA#show ip interface brief Interface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.1.1 YES manual up FastEthernet1/0 10.10.1.1 YES manual up up down down Serial2/0 Serial3/0 FastEthernet4/0 172.159.1.1 YES manual down unassigned unassigned YES unset administratively down down YES unset administratively down down unassigned FastEthernet5/0 RA# Router>en Router#config t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname RB RB(config)#interface fastethernet 0/0 RB(config-if)#ip address 192.168.1.2 255.255.255.0 RB(config-if)#no shutdown YES unset administratively down down %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up RB(config-if)#exit RB(config)#interface serial 2/0 RB(config-if)#ip address 192.168.3.1 255.255.255.0 RB(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial2/0, changed state to up RB(config-if)#exit RB(config)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up RB(config)#end RB# %SYS-5-CONFIG_I: Configured from console by console

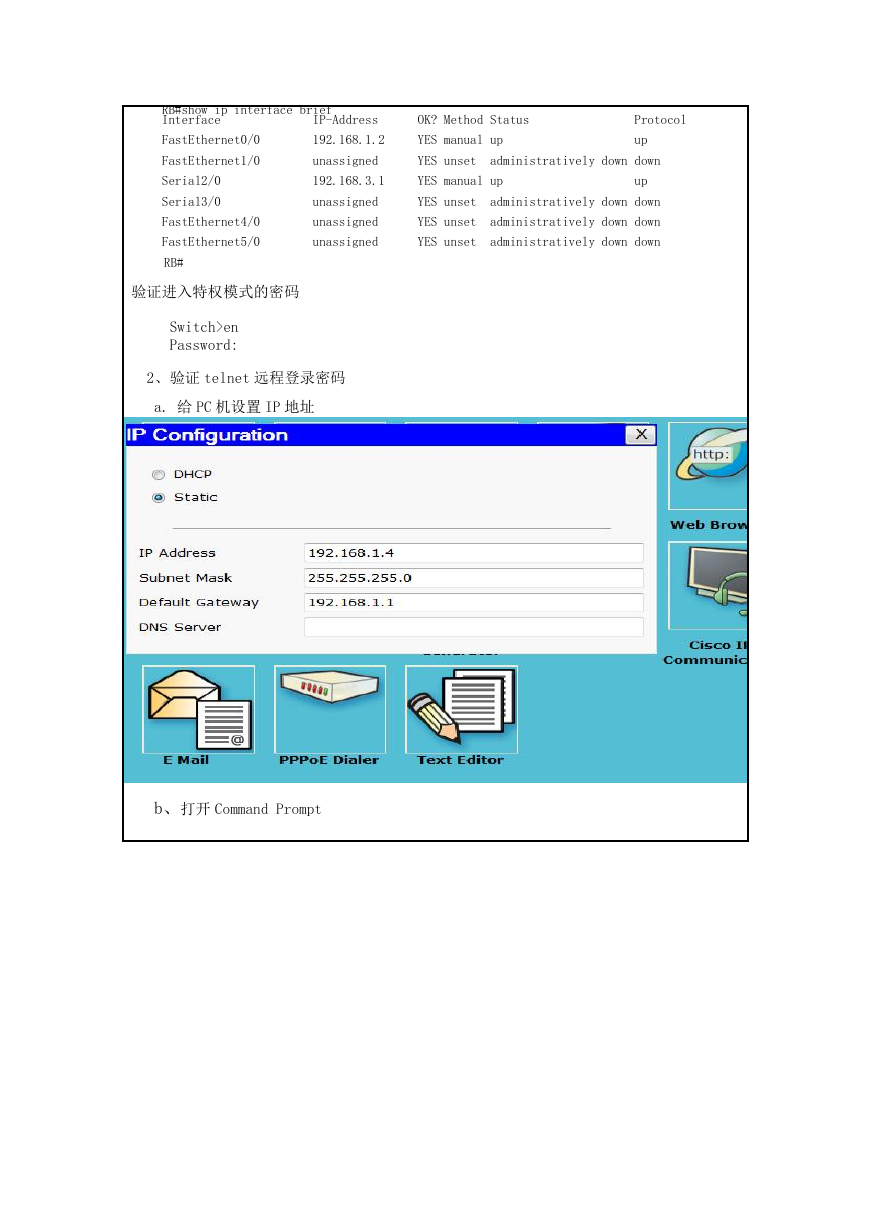

    RB#show ip interface brief Interface IP-Address OK? Method Status FastEthernet0/0 192.168.1.2 YES manual up Protocol up FastEthernet1/0 unassigned YES unset administratively down down Serial2/0 Serial3/0 FastEthernet4/0 FastEthernet5/0 RB# 192.168.3.1 YES manual up up unassigned unassigned unassigned YES unset administratively down down YES unset administratively down down YES unset administratively down down 1、验证进入特权模式的密码 Switch>en Password: 2、验证 telnet 远程登录密码 a. 给 PC 机设置 IP 地址 b、打开 Command Prompt

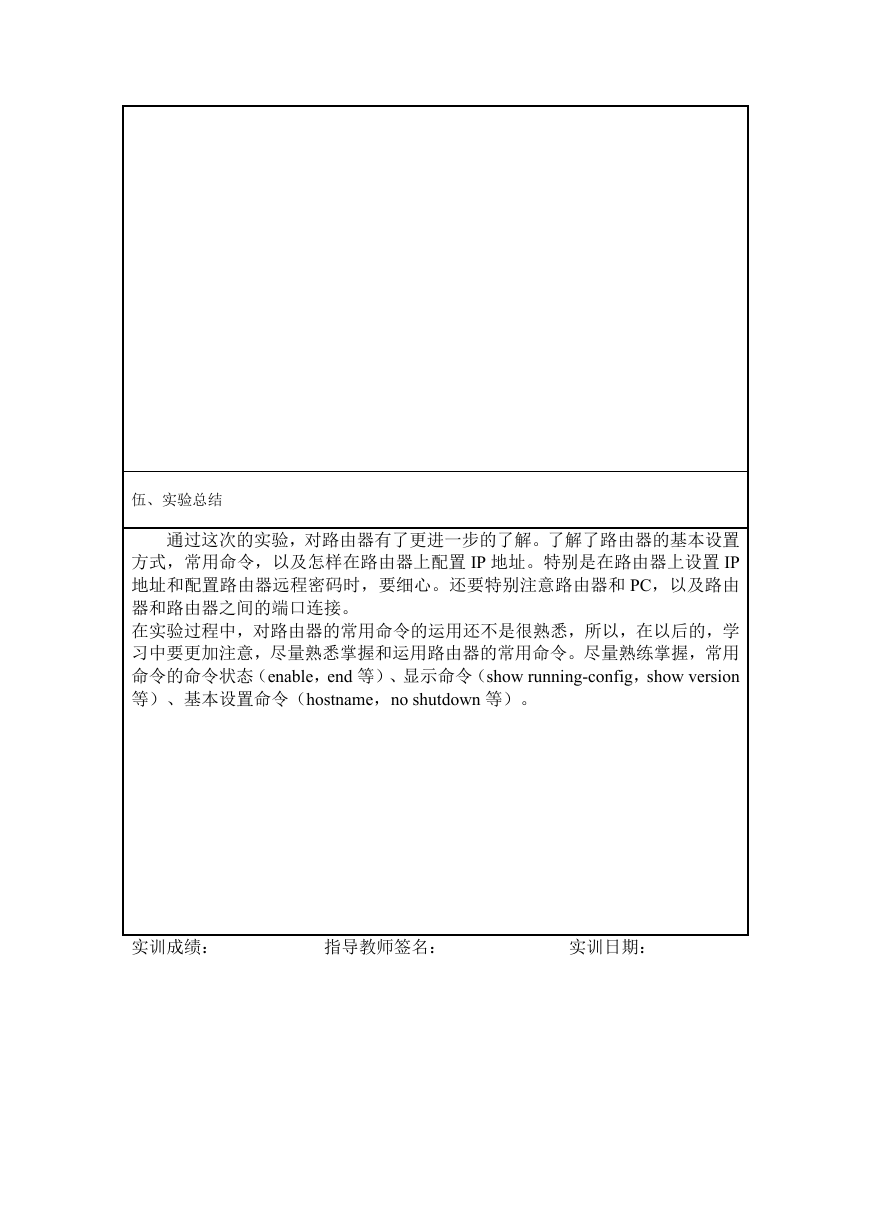

    伍、实验总结 通过这次的实验，对路由器有了更进一步的了解。了解了路由器的基本设置 方式，常用命令，以及怎样在路由器上配置 IP 地址。特别是在路由器上设置 IP 地址和配置路由器远程密码时，要细心。还要特别注意路由器和 PC，以及路由 器和路由器之间的端口连接。 在实验过程中，对路由器的常用命令的运用还不是很熟悉，所以，在以后的，学 习中要更加注意，尽量熟悉掌握和运用路由器的常用命令。尽量熟练掌握，常用 命令的命令状态（enable，end 等）、显示命令（show running-config，show version 等）、基本设置命令（hostname，no shutdown 等）。 实训成绩： 指导教师签名： 实训日期：
