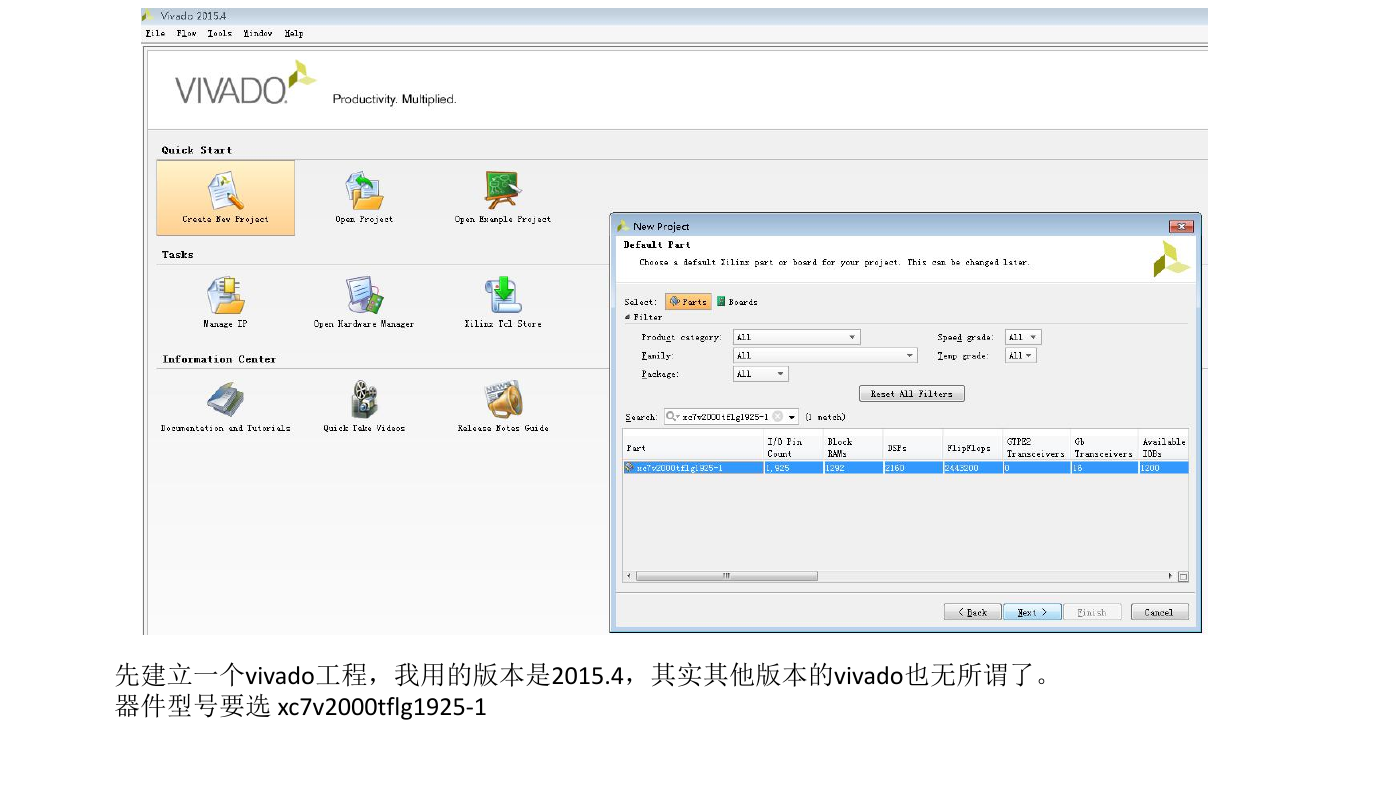

先建立一个vivado工程，我用的版本是2015.4，其实其他版本的vivado也无所谓了。器件型号要选 xc7v2000tflg1925-1

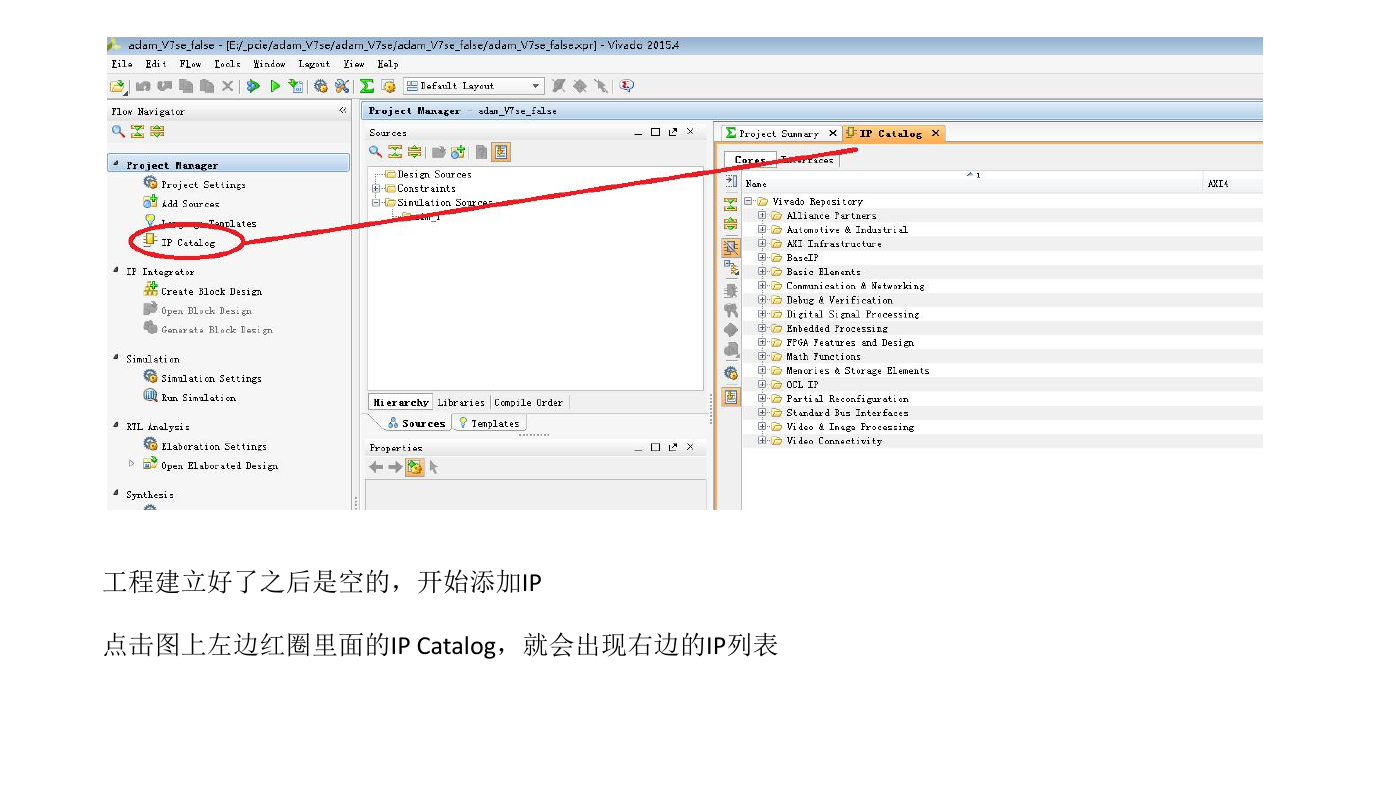

工程建立好了之后是空的，开始添加IP 点击图上左边红圈里面的IP Catalog，就会出现右边的IP列表

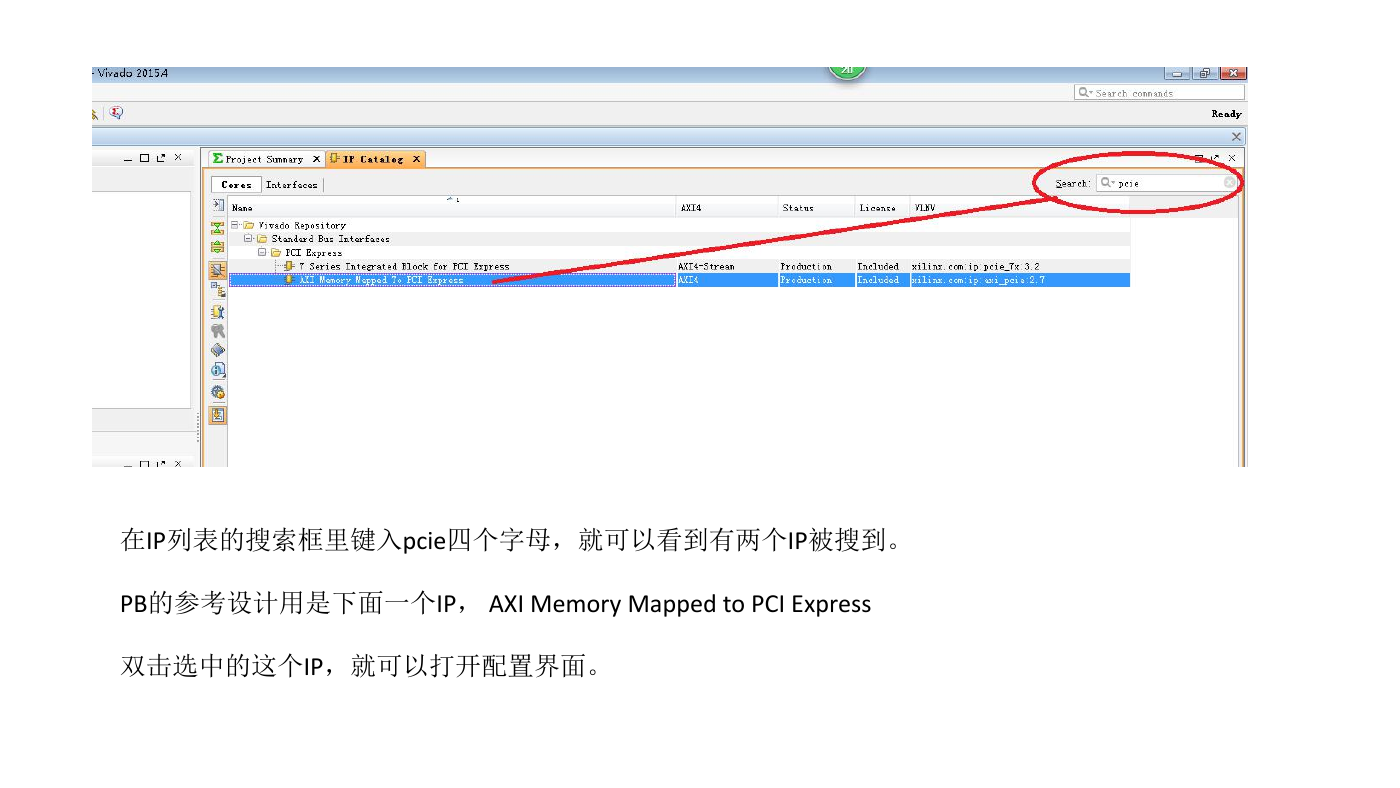

在IP列表的搜索框里键入pcie四个字母，就可以看到有两个IP被搜到。 PB的参考设计用是下面一个IP， AXI Memory Mapped to PCI Express 双击选中的这个IP，就可以打开配置界面。

这就是AXI Memory Mapped to PCI Express的配置界面第一页全部采用默认设置即可

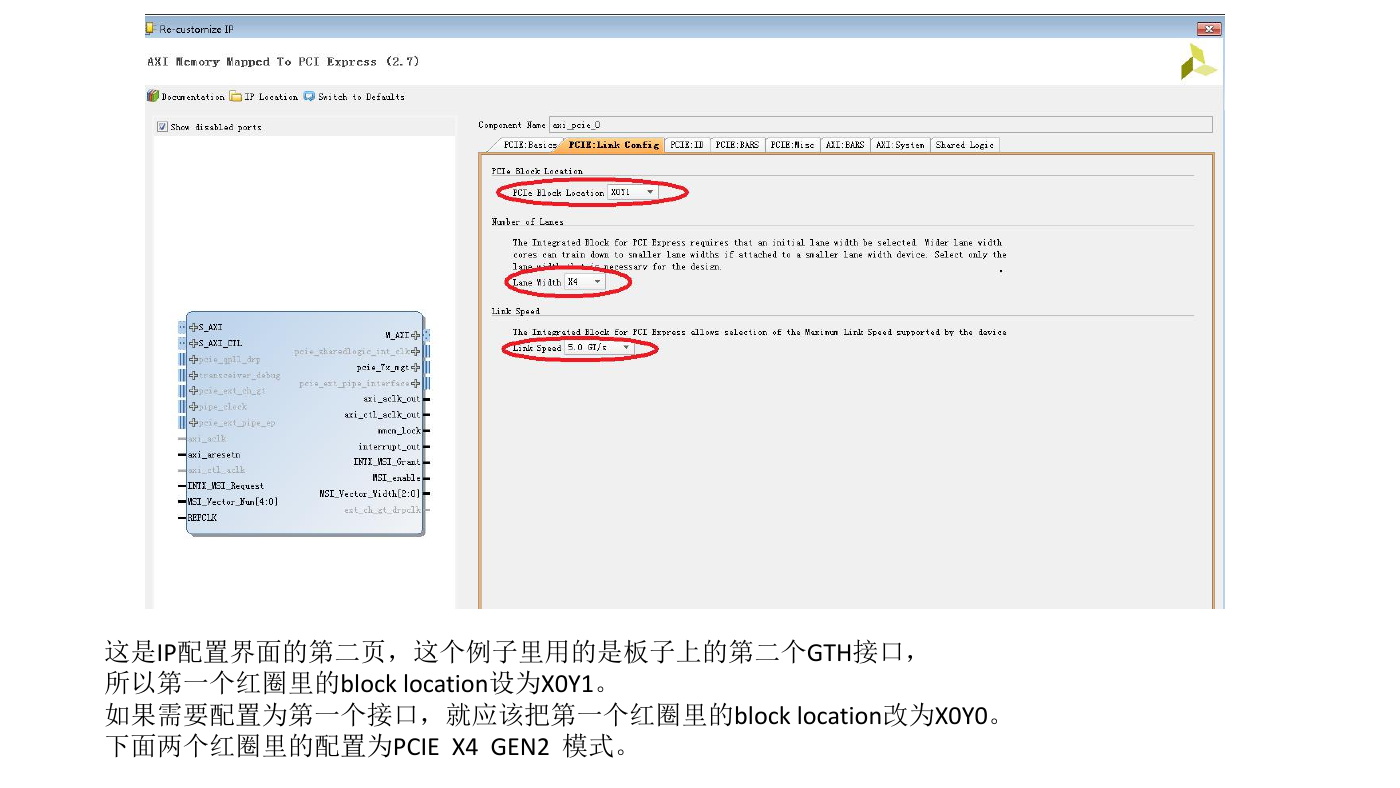

这是IP配置界面的第二页，这个例子里用的是板子上的第二个GTH接口，所以第一个红圈里的block location设为X0Y1。如果需要配置为第一个接口，就应该把第一个红圈里的block location改为X0Y0。下面两个红圈里的配置为PCIE X4 GEN2 模式。

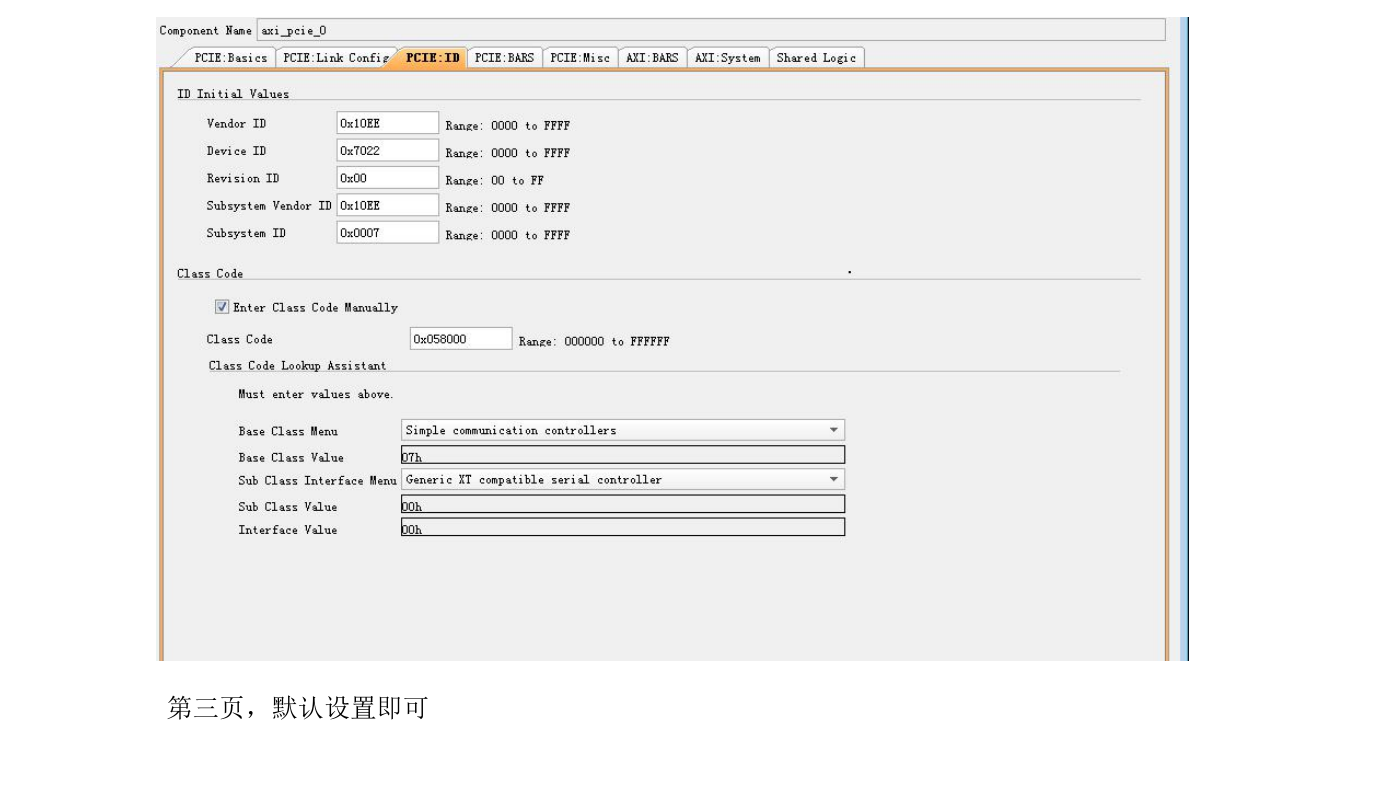

第三页，默认设置即可

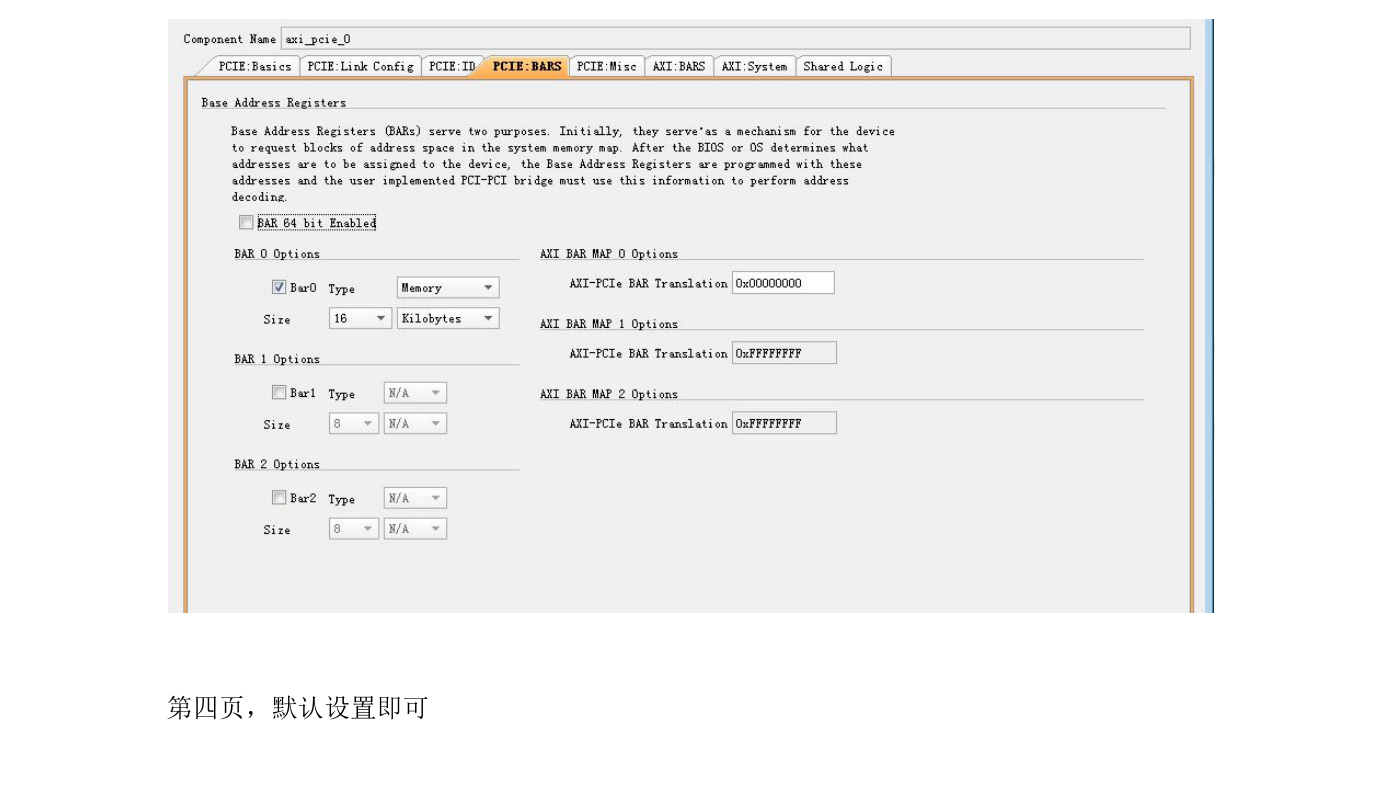

第四页，默认设置即可

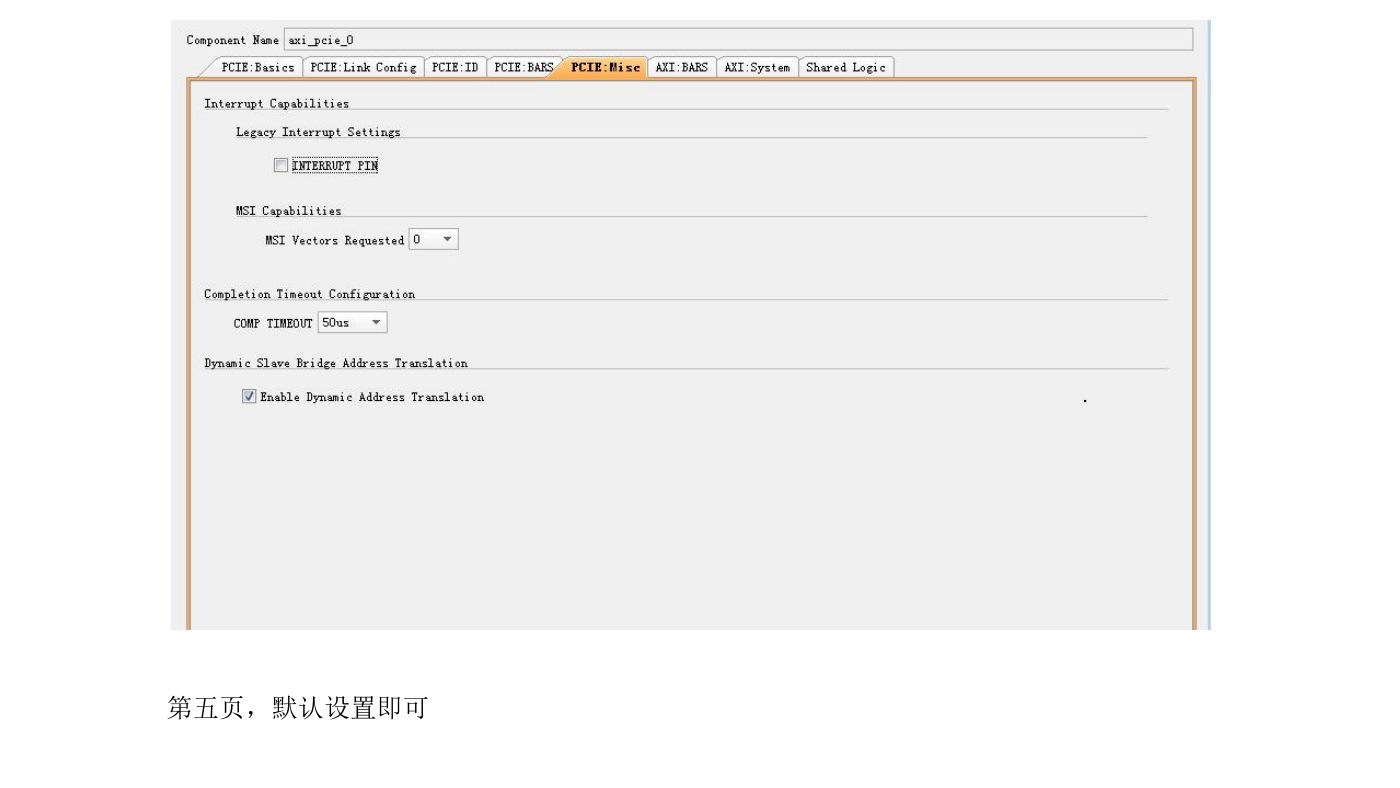

第五页，默认设置即可
