    目录
    第一章概 述
    1.1 GSM网络优化流程
    1.1.1整理分析系统基础数据
    1.1.2优化实施阶段
    1.1.3系统微调和总结阶段
    1.2 网络优化的人力配备和设备配置
    1.3优化周期
    第二章 接口与进程分析
    2.1小区选择和重选过程
    2.1.1小区选择
    2.1.2小区重选
    2.2位置更新过程
    2.3 主叫建立过程
    2.4 被叫建立过程
    2.5 切 换 分 析
    2.6掉话过程
    2.6.1射频丢失
    2.6.2切换掉话
    2.7功率控制
    2.7.1 测 量 报 告
    2.7.2 功 率 控 制
    第三章基站排障
    3.1系统的高掉话率
    3.1.1 GCLK锁相的原理
    3.1.2 GCLK失锁产生掉话的原因分析
    3.1.3 解决思路和方法
    3.2覆盖问题
    3.2.1 SLEEPING CELL
    3.2.2 SITE OOS
    MDL Error Type
    Value
    3.2.3越区覆盖
    3.3系统接通率和无线接通率低
    3.3.1收发不平衡
    3.3.2 CIC BlOCK
    3.4串话、单方通话及寻呼失败
    3.4.1串话、单方通话
    3.4.2 寻呼失败
    第四章 优化分析
    4.1 常用统计数据介绍
    4.2统计数据的分析方法－“TOP20”法
    4.3 覆盖分析
    4.3.1 小区的边界
    4.3.2 利用参数控制移动台的接入距离
    4.4 降低小区拥塞
    4.4.1 SDCCH和TCH都出现拥塞
    4.4.2 SDCCH无拥塞，而TCH出现拥塞。
    4.4.3 SDCCH拥塞高，而TCH拥塞低或无拥塞。
    4.5消除覆盖盲区
    4.6降 低 掉 话 率
    4.6.1射频丢失造成的掉话
    4.6.2切 换 失 败 造 成 的 掉 话
    4.7天线覆盖的优化
    附录一OMCR统计数据
    附录二小区参数简要描述
    附录三 MOTOROLA GSM系统呼叫建立过程中的数据统计运用
    MS
    BSS
    MSC
    SUM(TOTAL_CALLS+CONGEST_ASSIGN_HO_SUC)

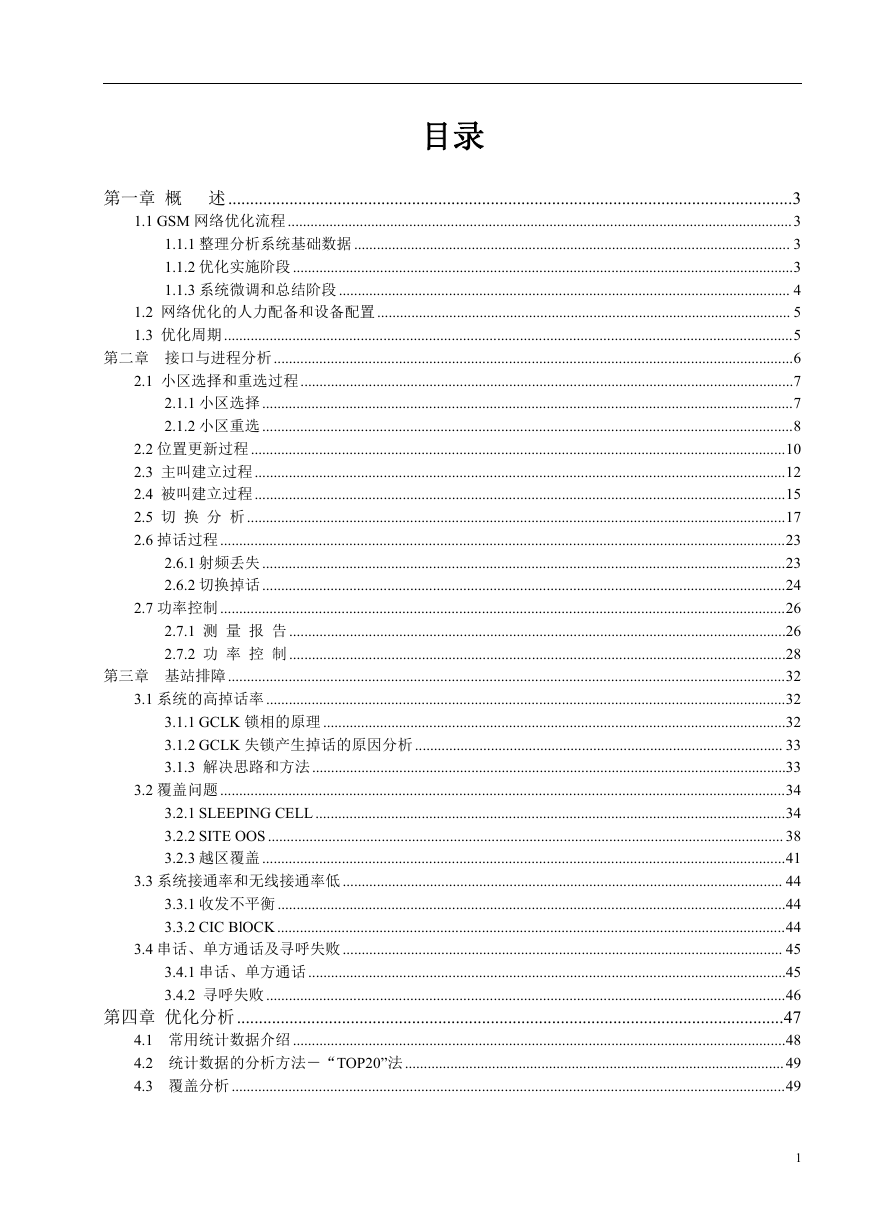

    目录 第一章 概 述.................................................................................................................................3 1.1 GSM 网络优化流程 .....................................................................................................................................3 1.1.1 整理分析系统基础数据 ................................................................................................................... 3 1.1.2 优化实施阶段 ....................................................................................................................................3 1.1.3 系统微调和总结阶段 ....................................................................................................................... 4 1.2 网络优化的人力配备和设备配置 ............................................................................................................. 5 1.3 优化周期 ......................................................................................................................................................5 第二章 接口与进程分析.........................................................................................................................................6 2.1 小区选择和重选过程..................................................................................................................................7 2.1.1 小区选择 ............................................................................................................................................7 2.1.2 小区重选 ............................................................................................................................................8 2.2 位置更新过程 .............................................................................................................................................10 2.3 主叫建立过程 ............................................................................................................................................12 2.4 被叫建立过程 ............................................................................................................................................15 2.5 切 换 分 析 ..............................................................................................................................................17 2.6 掉话过程 .....................................................................................................................................................23 2.6.1 射频丢失 ..........................................................................................................................................23 2.6.2 切换掉话 ..........................................................................................................................................24 2.7 功率控制 .....................................................................................................................................................26 2.7.1 测 量 报 告 ...................................................................................................................................26 2.7.2 功 率 控 制 ...................................................................................................................................28 第三章 基站排障 ...................................................................................................................................................32 3.1 系统的高掉话率.........................................................................................................................................32 3.1.1 GCLK 锁相的原理 ..........................................................................................................................32 3.1.2 GCLK 失锁产生掉话的原因分析 ................................................................................................. 33 3.1.3 解决思路和方法.............................................................................................................................33 3.2 覆盖问题 .....................................................................................................................................................34 3.2.1 SLEEPING CELL ............................................................................................................................34 3.2.2 SITE OOS........................................................................................................................................ 38 3.2.3 越区覆盖 ..........................................................................................................................................41 3.3 系统接通率和无线接通率低 .................................................................................................................... 44 3.3.1 收发不平衡 ......................................................................................................................................44 3.3.2 CIC BlOCK......................................................................................................................................44 3.4 串话、单方通话及寻呼失败 .................................................................................................................... 45 3.4.1 串话、单方通话 ..............................................................................................................................45 3.4.2 寻呼失败.........................................................................................................................................46 第四章 优化分析.............................................................................................................................47 4.1 常用统计数据介绍 ..................................................................................................................................48 4.2 统计数据的分析方法－“TOP20”法....................................................................................................49 4.3 覆盖分析 ..................................................................................................................................................49 1

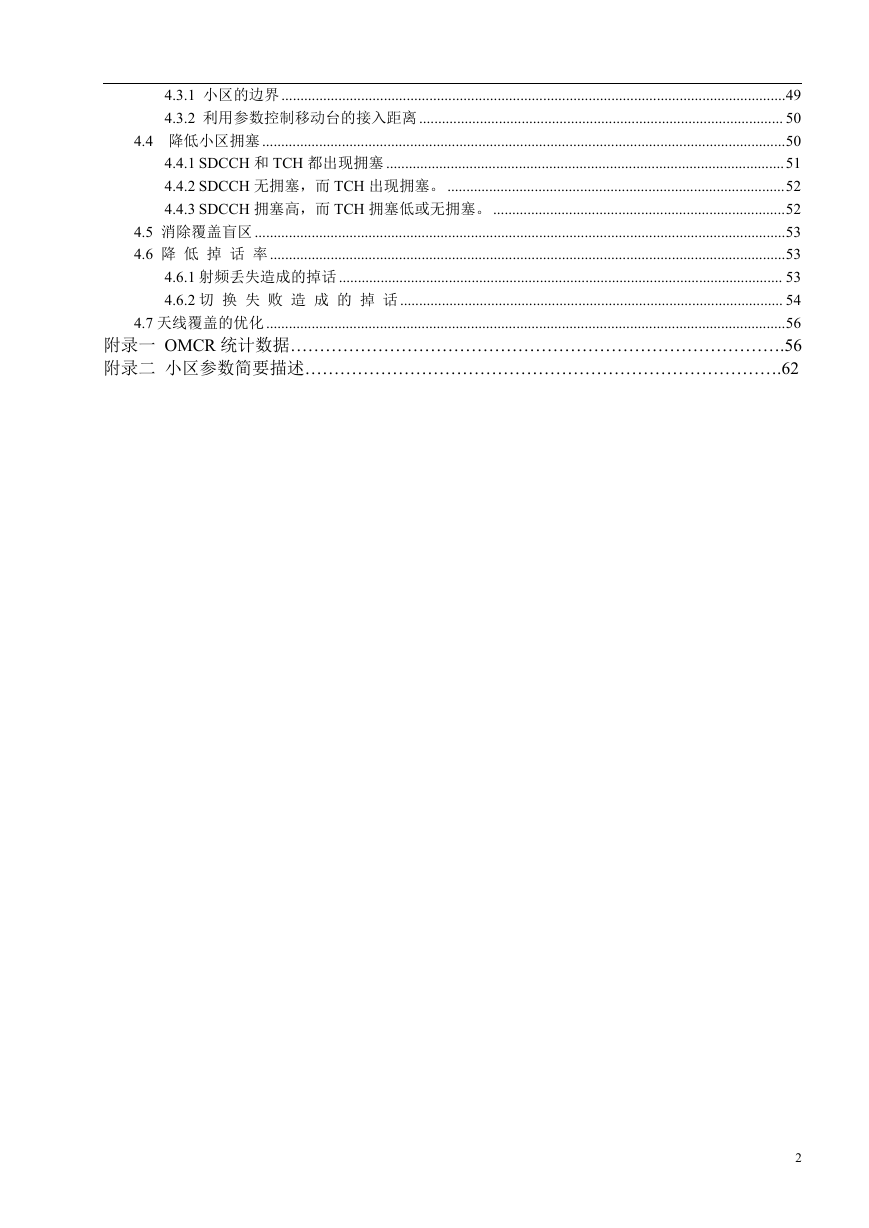

    4.3.1 小区的边界.....................................................................................................................................49 4.3.2 利用参数控制移动台的接入距离................................................................................................ 50 4.4 降低小区拥塞 ..........................................................................................................................................50 4.4.1 SDCCH 和 TCH 都出现拥塞 .........................................................................................................51 4.4.2 SDCCH 无拥塞，而 TCH 出现拥塞。 .........................................................................................52 4.4.3 SDCCH 拥塞高，而 TCH 拥塞低或无拥塞。 .............................................................................52 4.5 消除覆盖盲区 ............................................................................................................................................53 4.6 降 低 掉 话 率........................................................................................................................................53 4.6.1 射频丢失造成的掉话 ..................................................................................................................... 53 4.6.2 切 换 失 败 造 成 的 掉 话 ..................................................................................................... 54 4.7 天线覆盖的优化.........................................................................................................................................56 附录一 OMCR 统计数据………………………………………………………………………….56 附录二 小区参数简要描述……………………………………………………………………….62 2

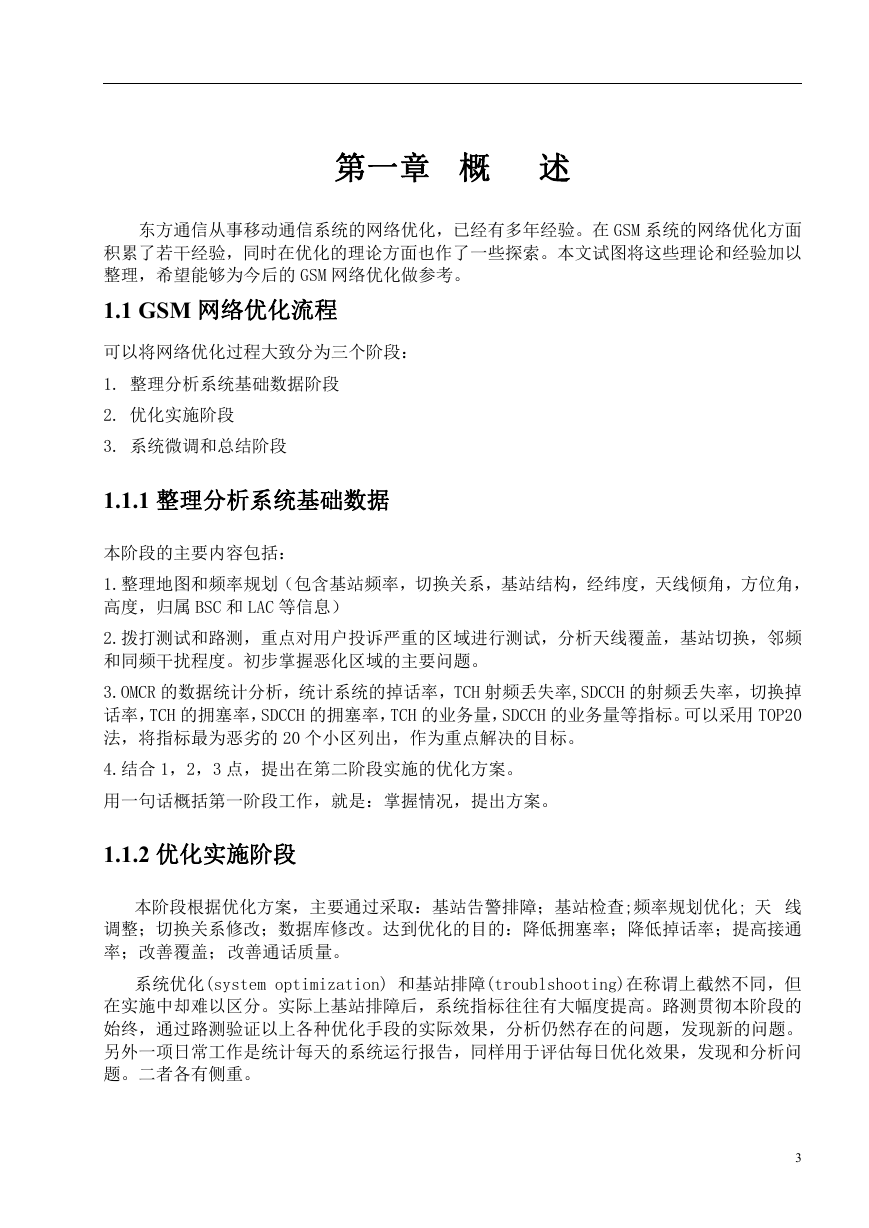

    第一章 概 述 东方通信从事移动通信系统的网络优化，已经有多年经验。在 GSM 系统的网络优化方面 积累了若干经验，同时在优化的理论方面也作了一些探索。本文试图将这些理论和经验加以 整理，希望能够为今后的 GSM 网络优化做参考。 1.1 GSM 网络优化流程 可以将网络优化过程大致分为三个阶段： 1. 整理分析系统基础数据阶段 2. 优化实施阶段 3. 系统微调和总结阶段 1.1.1 整理分析系统基础数据 本阶段的主要内容包括： 1.整理地图和频率规划（包含基站频率，切换关系，基站结构，经纬度，天线倾角，方位角， 高度，归属 BSC 和 LAC 等信息） 2.拨打测试和路测，重点对用户投诉严重的区域进行测试，分析天线覆盖，基站切换，邻频 和同频干扰程度。初步掌握恶化区域的主要问题。 3.OMCR 的数据统计分析，统计系统的掉话率，TCH 射频丢失率,SDCCH 的射频丢失率，切换掉 话率，TCH 的拥塞率，SDCCH 的拥塞率，TCH 的业务量，SDCCH 的业务量等指标。可以采用 TOP20 法，将指标最为恶劣的 20 个小区列出，作为重点解决的目标。 4.结合 1，2，3 点，提出在第二阶段实施的优化方案。 用一句话概括第一阶段工作，就是：掌握情况，提出方案。 1.1.2 优化实施阶段 本阶段根据优化方案，主要通过采取：基站告警排障；基站检查;频率规划优化; 天 线 调整；切换关系修改；数据库修改。达到优化的目的：降低拥塞率；降低掉话率；提高接通 率；改善覆盖；改善通话质量。 系统优化(system optimization) 和基站排障(troublshooting)在称谓上截然不同，但 在实施中却难以区分。实际上基站排障后，系统指标往往有大幅度提高。路测贯彻本阶段的 始终，通过路测验证以上各种优化手段的实际效果，分析仍然存在的问题，发现新的问题。 另外一项日常工作是统计每天的系统运行报告，同样用于评估每日优化效果，发现和分析问 题。二者各有侧重。 3

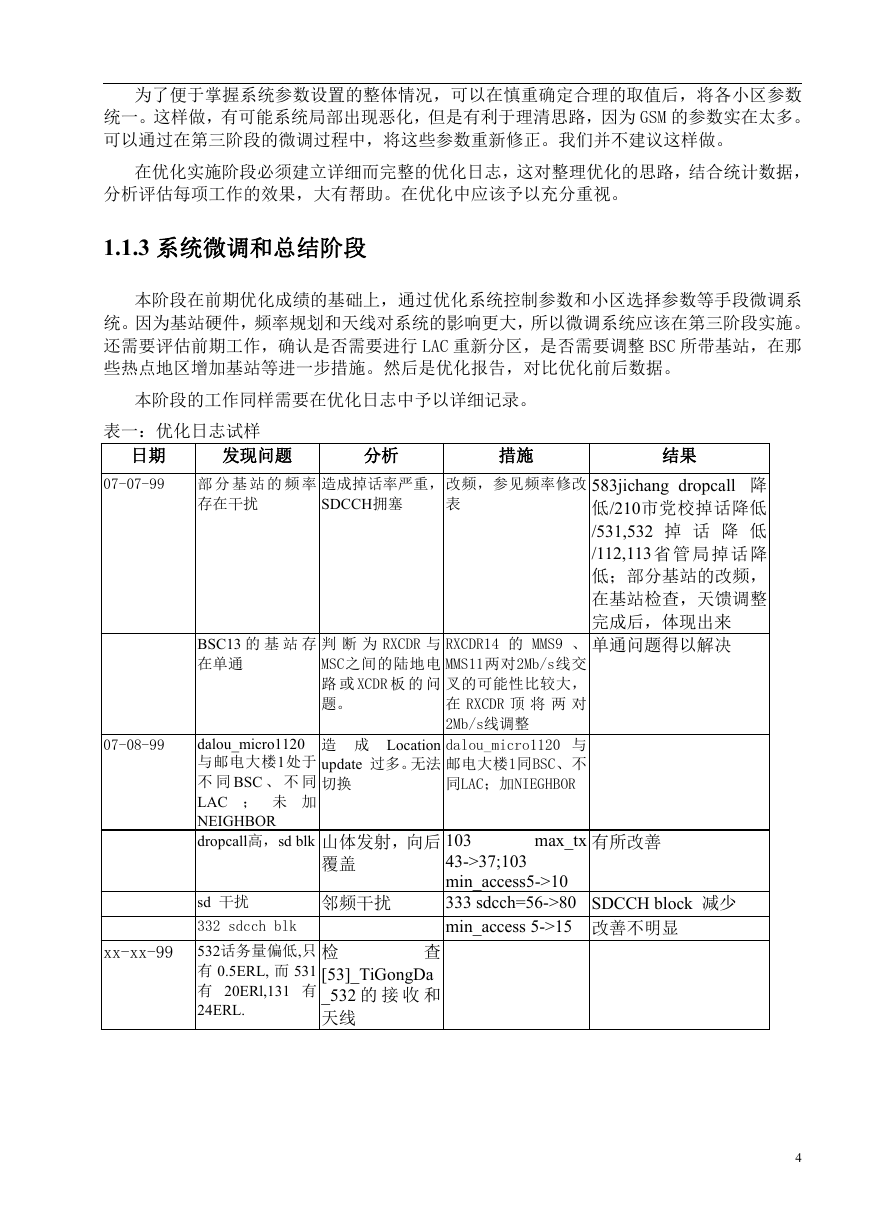

    为了便于掌握系统参数设置的整体情况，可以在慎重确定合理的取值后，将各小区参数 统一。这样做，有可能系统局部出现恶化，但是有利于理清思路，因为 GSM 的参数实在太多。 可以通过在第三阶段的微调过程中，将这些参数重新修正。我们并不建议这样做。 在优化实施阶段必须建立详细而完整的优化日志，这对整理优化的思路，结合统计数据， 分析评估每项工作的效果，大有帮助。在优化中应该予以充分重视。 1.1.3 系统微调和总结阶段 本阶段在前期优化成绩的基础上，通过优化系统控制参数和小区选择参数等手段微调系 统。因为基站硬件，频率规划和天线对系统的影响更大，所以微调系统应该在第三阶段实施。 还需要评估前期工作，确认是否需要进行 LAC 重新分区，是否需要调整 BSC 所带基站，在那 些热点地区增加基站等进一步措施。然后是优化报告，对比优化前后数据。 本阶段的工作同样需要在优化日志中予以详细记录。 表一：优化日志试样 日期 发现问题 分析 措施 结果 07-07-99 部 分 基 站 的 频 率 存在干扰 造成掉话率严重， SDCCH拥塞 改频，参见频率修改 表 583jichang dropcall 降 低/210市党校掉话降低 /531,532 掉 话 降 低 /112,113 省管局掉话降 低；部分基站的改频， 在基站检查，天馈调整 完成后，体现出来 单通问题得以解决 RXCDR14 的 MMS9 、 MMS11两对2Mb/s线交 叉的可能性比较大， 在 RXCDR 顶 将 两 对 2Mb/s线调整 dalou_micro1120 与 邮电大楼1同BSC、不 同LAC；加NIEGHBOR BSC13 的 基 站 存 在单通 判 断 为 RXCDR 与 MSC之间的陆地电 路 或 XCDR 板 的 问 题。 造 成 Location update 过多。无法 切换 dalou_micro1120 与邮电大楼1处于 不 同 BSC 、 不 同 LAC ； 未 加 NEIGHBOR dropcall高，sd blk 山体发射，向后 sd 干扰 332 sdcch blk 532话务量偏低,只 有 0.5ERL, 而 531 有 20ERl,131 有 24ERL. 覆盖 邻频干扰 检 查 [53]_TiGongDa _532 的 接 收 和 天线 07-08-99 xx-xx-99 有所改善 max_tx 103 43->37;103 min_access5->10 333 sdcch=56->80 SDCCH block 减少 min_access 5->15 改善不明显 4

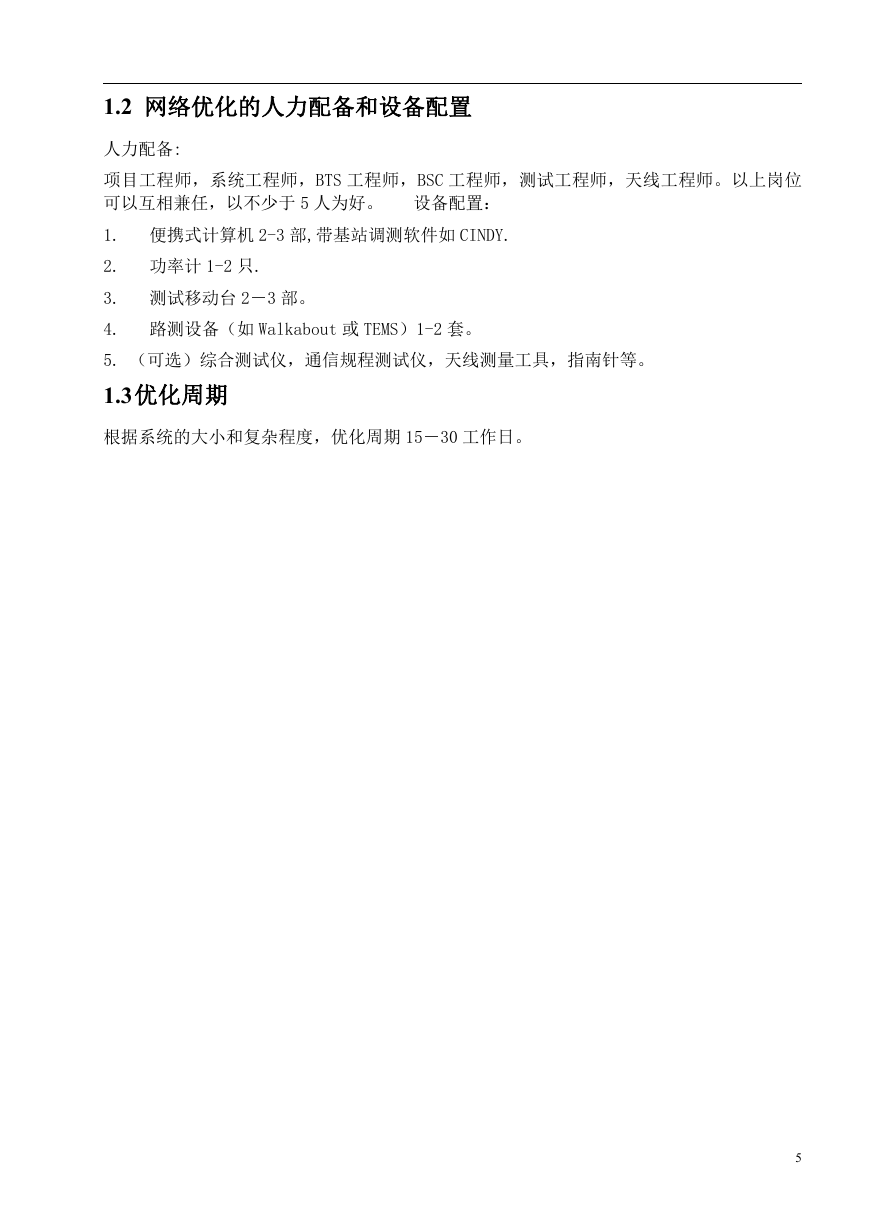

    1.2 网络优化的人力配备和设备配置 人力配备: 项目工程师，系统工程师，BTS 工程师，BSC 工程师，测试工程师，天线工程师。以上岗位 可以互相兼任，以不少于 5 人为好。 设备配置： 1. 便携式计算机 2-3 部,带基站调测软件如 CINDY. 2. 功率计 1-2 只. 3. 测试移动台 2－3 部。 4. 路测设备（如 Walkabout 或 TEMS）1-2 套。 5. （可选）综合测试仪，通信规程测试仪，天线测量工具，指南针等。 1.3优化周期 根据系统的大小和复杂程度，优化周期 15－30 工作日。 5

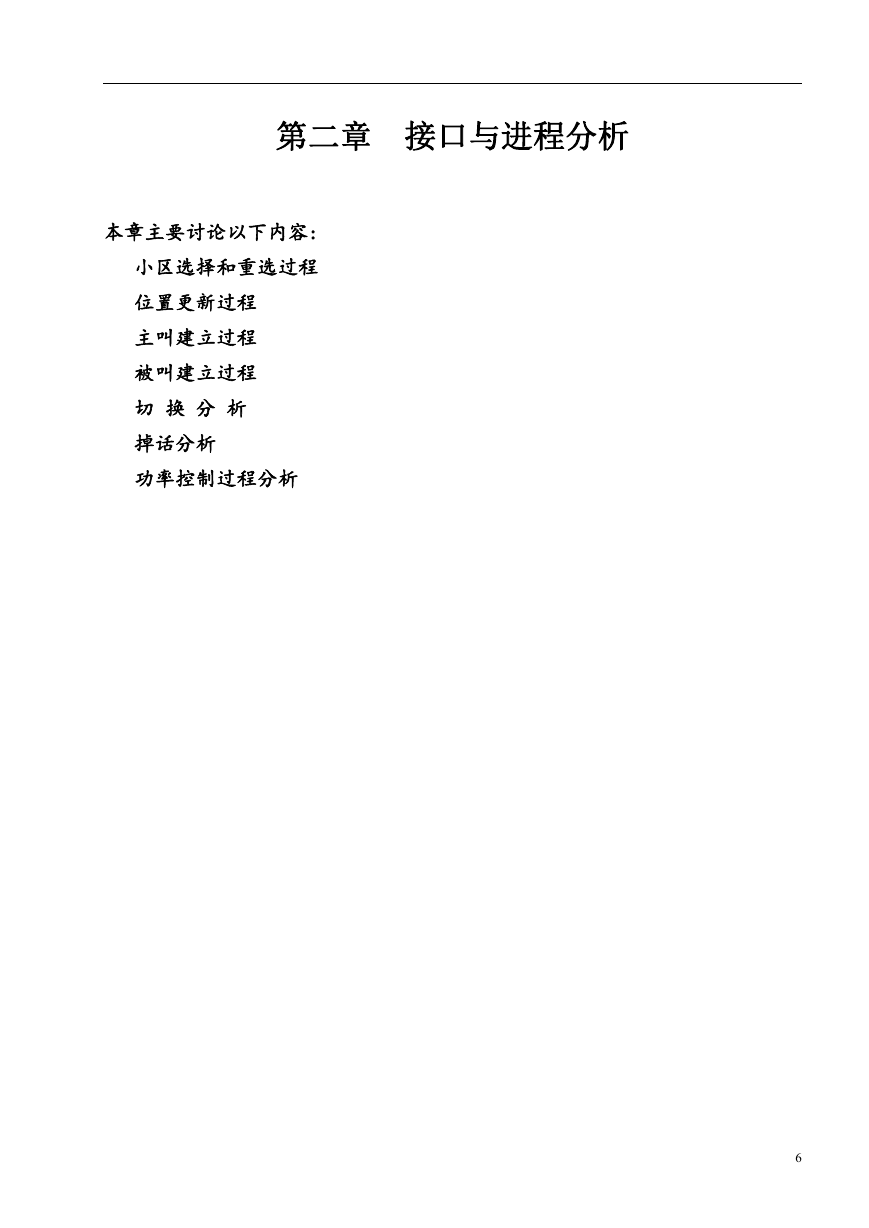

    第二章 接口与进程分析 本章主要讨论以下内容: 小区选择和重选过程 位置更新过程 主叫建立过程 被叫建立过程 切 换 分 析 掉话分析 功率控制过程分析 6

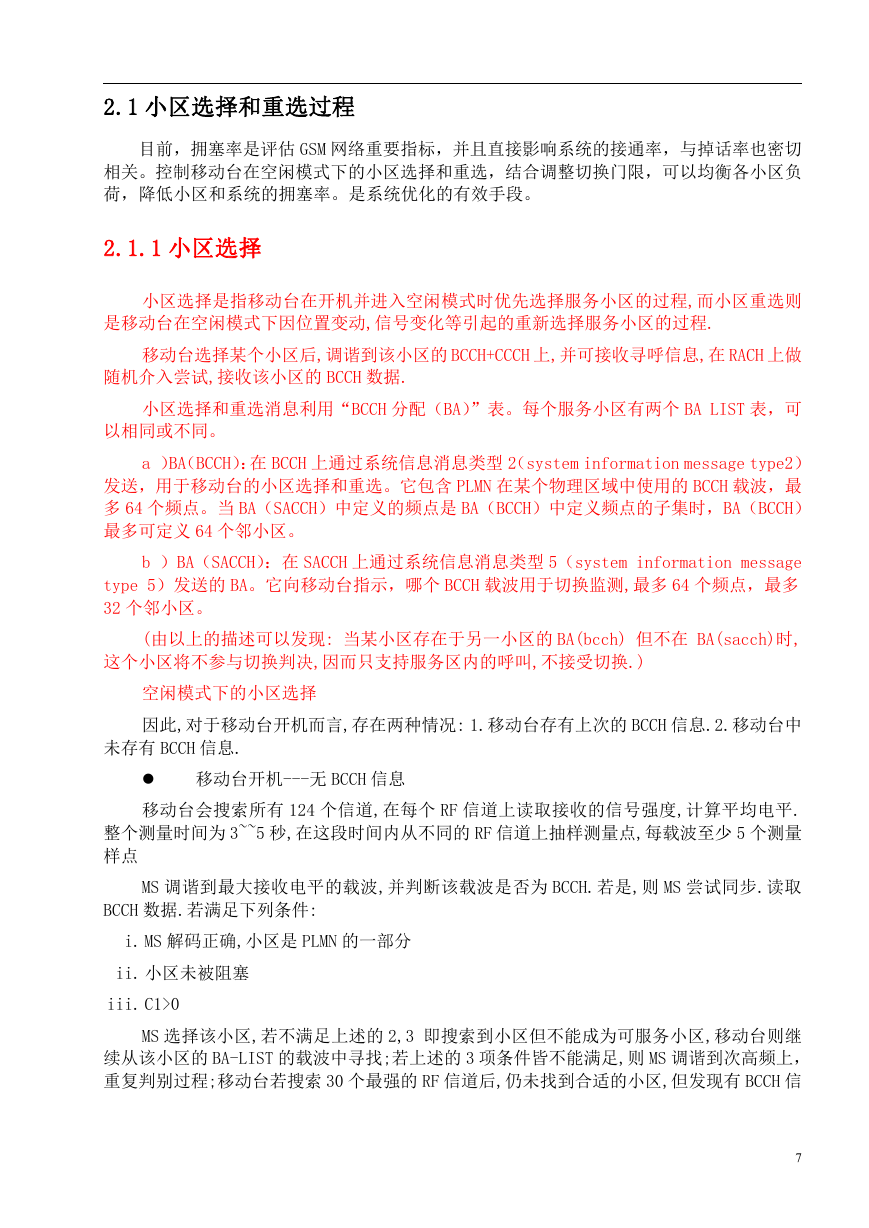

    2.1 小区选择和重选过程 目前，拥塞率是评估 GSM 网络重要指标，并且直接影响系统的接通率，与掉话率也密切 相关。控制移动台在空闲模式下的小区选择和重选，结合调整切换门限，可以均衡各小区负 荷，降低小区和系统的拥塞率。是系统优化的有效手段。 2.1.1 小区选择 小区选择是指移动台在开机并进入空闲模式时优先选择服务小区的过程,而小区重选则 是移动台在空闲模式下因位置变动,信号变化等引起的重新选择服务小区的过程. 移动台选择某个小区后,调谐到该小区的 BCCH+CCCH 上,并可接收寻呼信息,在 RACH 上做 随机介入尝试,接收该小区的 BCCH 数据. 小区选择和重选消息利用“BCCH 分配（BA）”表。每个服务小区有两个 BA LIST 表，可 以相同或不同。 a ）BA（BCCH）：在 BCCH 上通过系统信息消息类型 2（system information message type2） 发送，用于移动台的小区选择和重选。它包含 PLMN 在某个物理区域中使用的 BCCH 载波，最 多 64 个频点。当 BA（SACCH）中定义的频点是 BA（BCCH）中定义频点的子集时，BA（BCCH） 最多可定义 64 个邻小区。 b ）BA（SACCH）：在 SACCH 上通过系统信息消息类型 5（system information message type 5）发送的 BA。它向移动台指示，哪个 BCCH 载波用于切换监测,最多 64 个频点，最多 32 个邻小区。 (由以上的描述可以发现: 当某小区存在于另一小区的 BA(bcch) 但不在 BA(sacch)时, 这个小区将不参与切换判决,因而只支持服务区内的呼叫,不接受切换.) 空闲模式下的小区选择 因此,对于移动台开机而言,存在两种情况: 1.移动台存有上次的 BCCH 信息.2.移动台中 未存有 BCCH 信息.  移动台开机---无 BCCH 信息 移动台会搜索所有 124 个信道,在每个 RF 信道上读取接收的信号强度,计算平均电平. 整个测量时间为 3~~5 秒,在这段时间内从不同的 RF 信道上抽样测量点,每载波至少 5 个测量 样点 MS 调谐到最大接收电平的载波,并判断该载波是否为 BCCH.若是,则 MS 尝试同步.读取 BCCH 数据.若满足下列条件: i. MS 解码正确,小区是 PLMN 的一部分 ii. 小区未被阻塞 iii. C1>0 MS 选择该小区,若不满足上述的 2,3 即搜索到小区但不能成为可服务小区,移动台则继 续从该小区的 BA-LIST 的载波中寻找;若上述的 3 项条件皆不能满足,则 MS 调谐到次高频上， 重复判别过程;移动台若搜索 30 个最强的 RF 信道后,仍未找到合适的小区,但发现有 BCCH 信 7

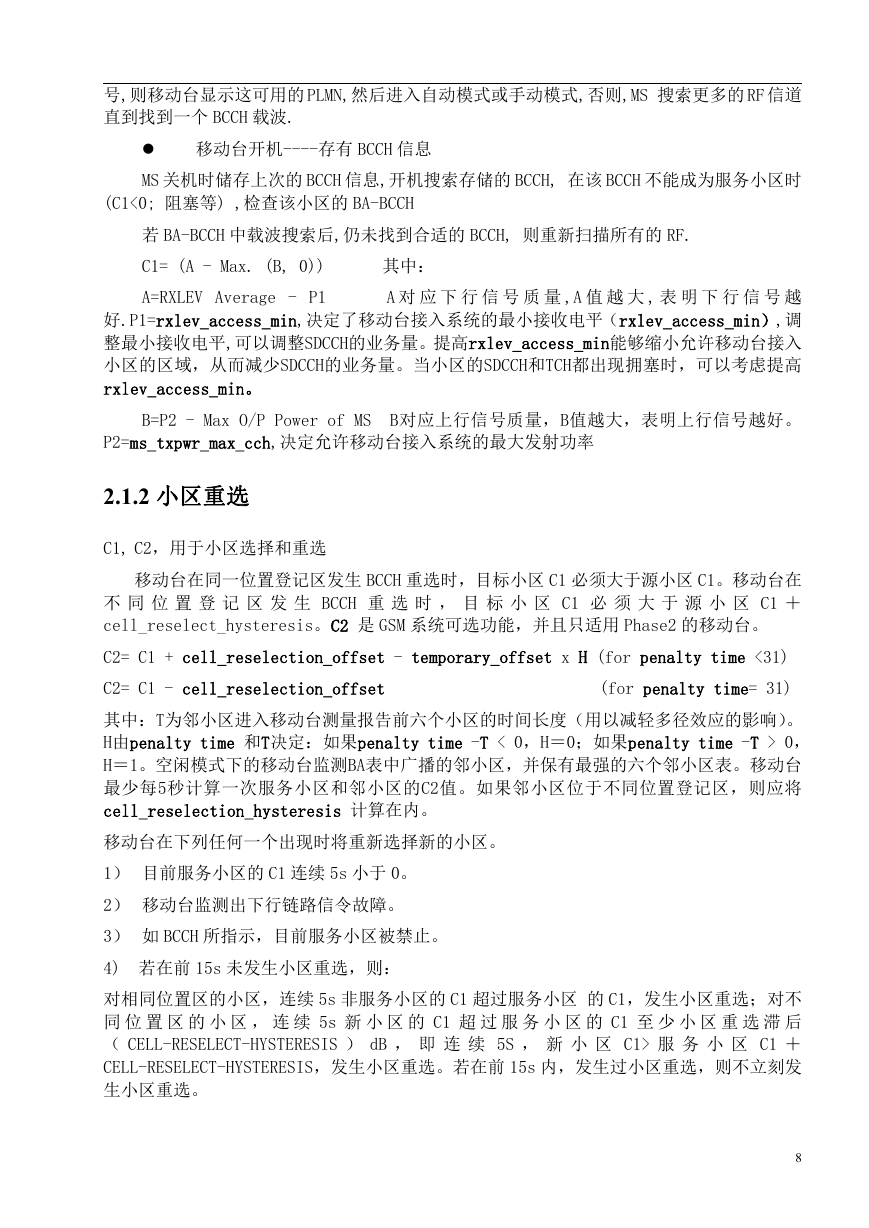

    号,则移动台显示这可用的 PLMN,然后进入自动模式或手动模式,否则,MS 搜索更多的 RF 信道 直到找到一个 BCCH 载波.  移动台开机----存有 BCCH 信息 MS 关机时储存上次的 BCCH 信息,开机搜索存储的 BCCH, 在该 BCCH 不能成为服务小区时 (C1<0; 阻塞等) ,检查该小区的 BA-BCCH 若 BA-BCCH 中载波搜索后,仍未找到合适的 BCCH, 则重新扫描所有的 RF. C1= (A - Max. (B, 0)) 其中： A=RXLEV Average - P1 A 对 应 下 行 信 号 质 量 ,A 值 越 大 , 表 明 下 行 信 号 越 好.P1=rxlev_access_min,决定了移动台接入系统的最小接收电平（rxlev_access_min）,调 整最小接收电平,可以调整SDCCH的业务量。提高rxlev_access_min能够缩小允许移动台接入 小区的区域，从而减少SDCCH的业务量。当小区的SDCCH和TCH都出现拥塞时，可以考虑提高 rxlev_access_min。 B=P2 - Max O/P Power of MS B对应上行信号质量，B值越大，表明上行信号越好。 P2=ms_txpwr_max_cch,决定允许移动台接入系统的最大发射功率 2.1.2 小区重选 C1, C2，用于小区选择和重选 移动台在同一位置登记区发生 BCCH 重选时，目标小区 C1 必须大于源小区 C1。移动台在 不 同 位 置 登 记 区 发 生 BCCH 重 选 时 ， 目 标 小 区 C1 必 须 大 于 源 小 区 C1 ＋ cell_reselect_hysteresis。C2 是 GSM 系统可选功能，并且只适用 Phase2 的移动台。 C2= C1 + cell_reselection_offset - temporary_offset x H (for penalty time <31) C2= C1 - cell_reselection_offset (for penalty time= 31) 其中：T为邻小区进入移动台测量报告前六个小区的时间长度（用以减轻多径效应的影响）。 H由penalty time 和T决定：如果penalty time -T < 0，H＝0；如果penalty time -T > 0， H＝1。空闲模式下的移动台监测BA表中广播的邻小区，并保有最强的六个邻小区表。移动台 最少每5秒计算一次服务小区和邻小区的C2值。如果邻小区位于不同位置登记区，则应将 cell_reselection_hysteresis 计算在内。 移动台在下列任何一个出现时将重新选择新的小区。 1） 目前服务小区的 C1 连续 5s 小于 0。 2） 移动台监测出下行链路信令故障。 3） 如 BCCH 所指示，目前服务小区被禁止。 4) 若在前 15s 未发生小区重选，则： 对相同位置区的小区，连续 5s 非服务小区的 C1 超过服务小区 的 C1，发生小区重选；对不 同 位 置 区 的 小 区 ， 连 续 5s 新 小 区 的 C1 超 过 服 务 小 区 的 C1 至 少 小 区 重 选 滞 后 （ CELL-RESELECT-HYSTERESIS ） dB ， 即 连 续 5S ， 新 小 区 C1> 服 务 小 区 C1 ＋ CELL-RESELECT-HYSTERESIS，发生小区重选。若在前 15s 内，发生过小区重选，则不立刻发 生小区重选。 8
