算例03：天线罩对透波率和测向精度的影响 CST China Ltd. / 2014/7/17 1 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

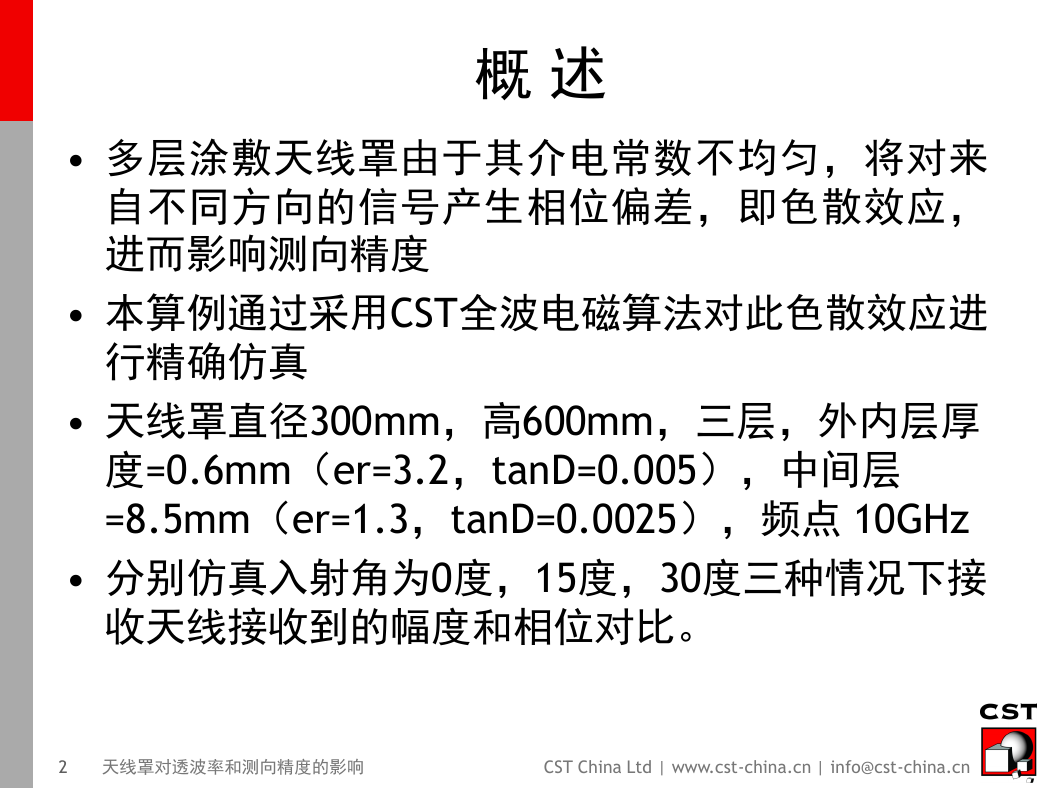

概述 • 多层涂敷天线罩由于其介电常数不均匀，将对来自不同方向的信号产生相位偏差，即色散效应，进而影响测向精度 • 本算例通过采用CST全波电磁算法对此色散效应进行精确仿真 • 天线罩直径300mm，高600mm，三层，外内层厚度=0.6mm（er=3.2，tanD=0.005），中间层 =8.5mm（er=1.3，tanD=0.0025），频点 10GHz • 分别仿真入射角为0度，15度，30度三种情况下接收天线接收到的幅度和相位对比。 2 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

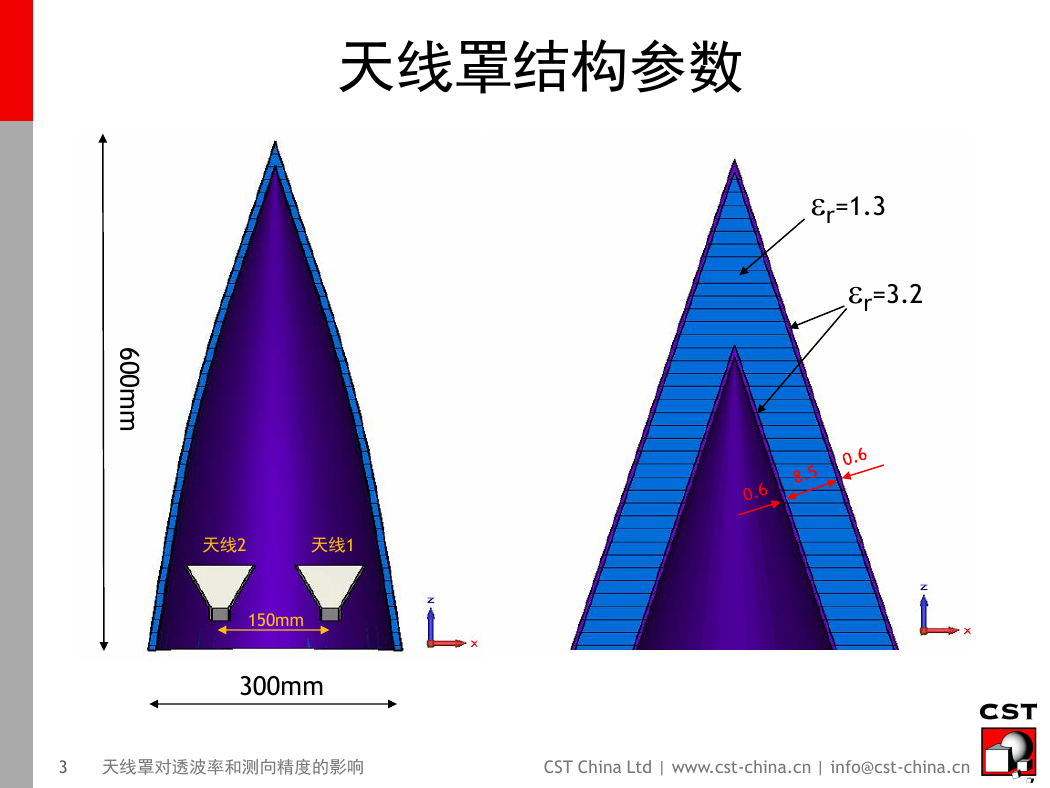

天线罩结构参数 er=1.3 er=3.2 6 0 0 m m 天线2 天线1 150mm 300mm 3 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

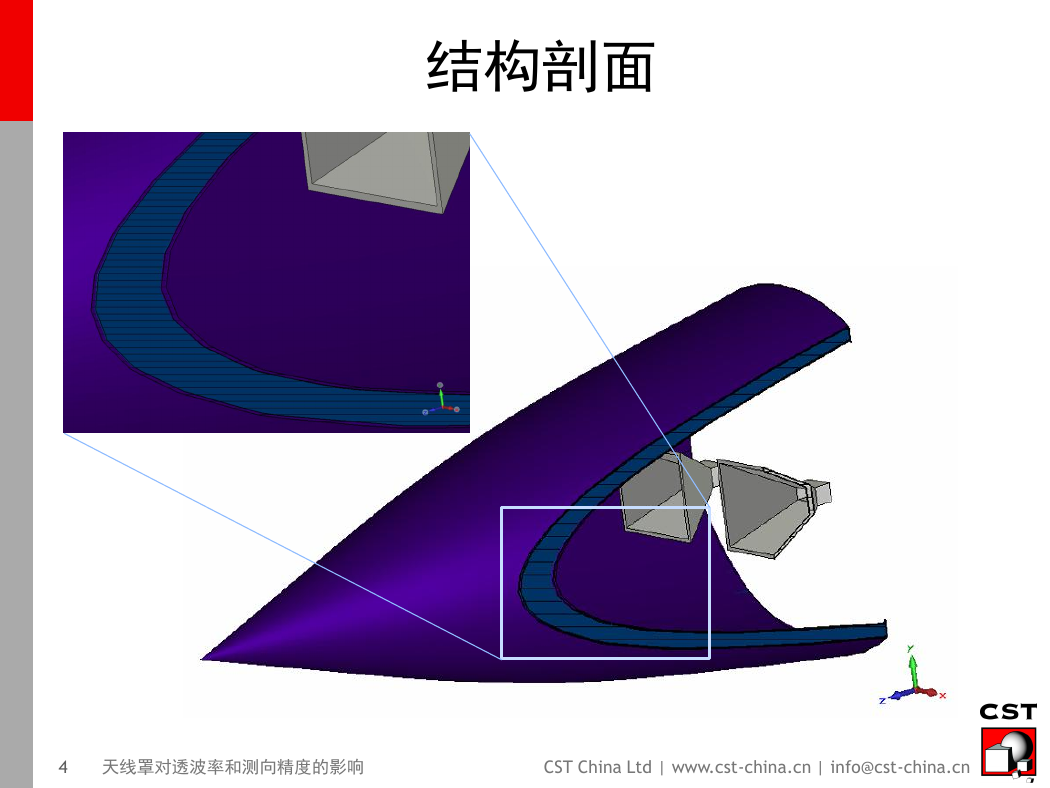

结构剖面 4 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

0度入射无罩vs有罩 5 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

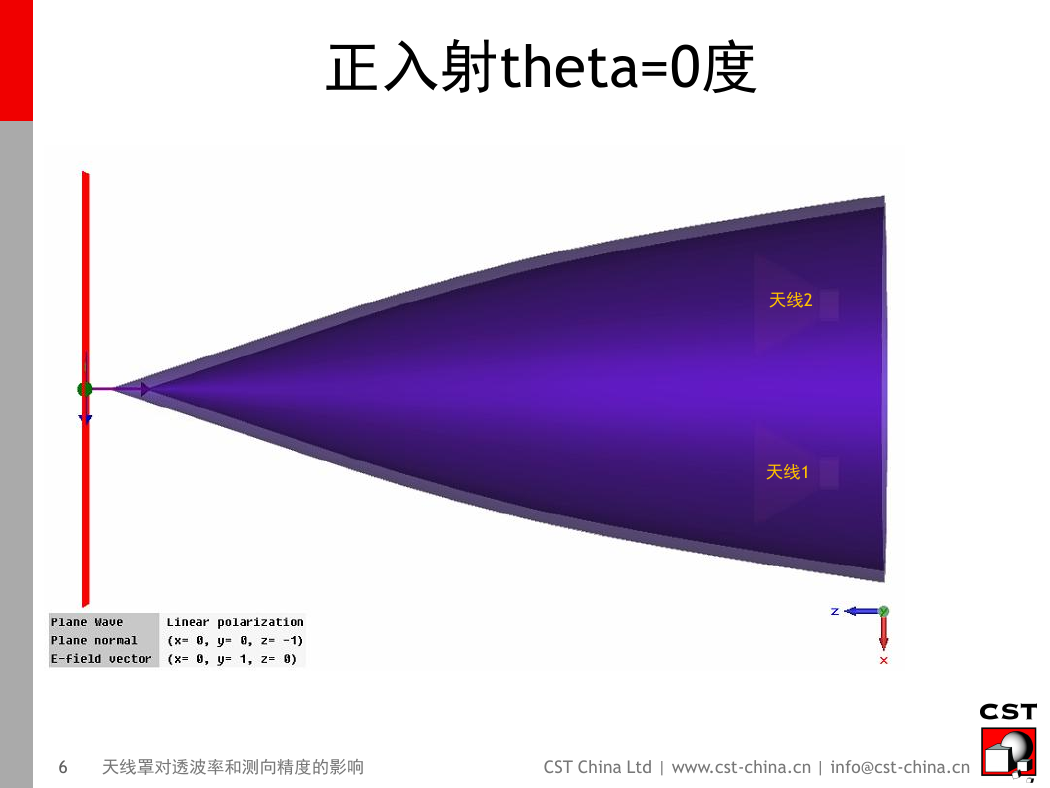

正入射theta=0度天线2 天线1 6 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

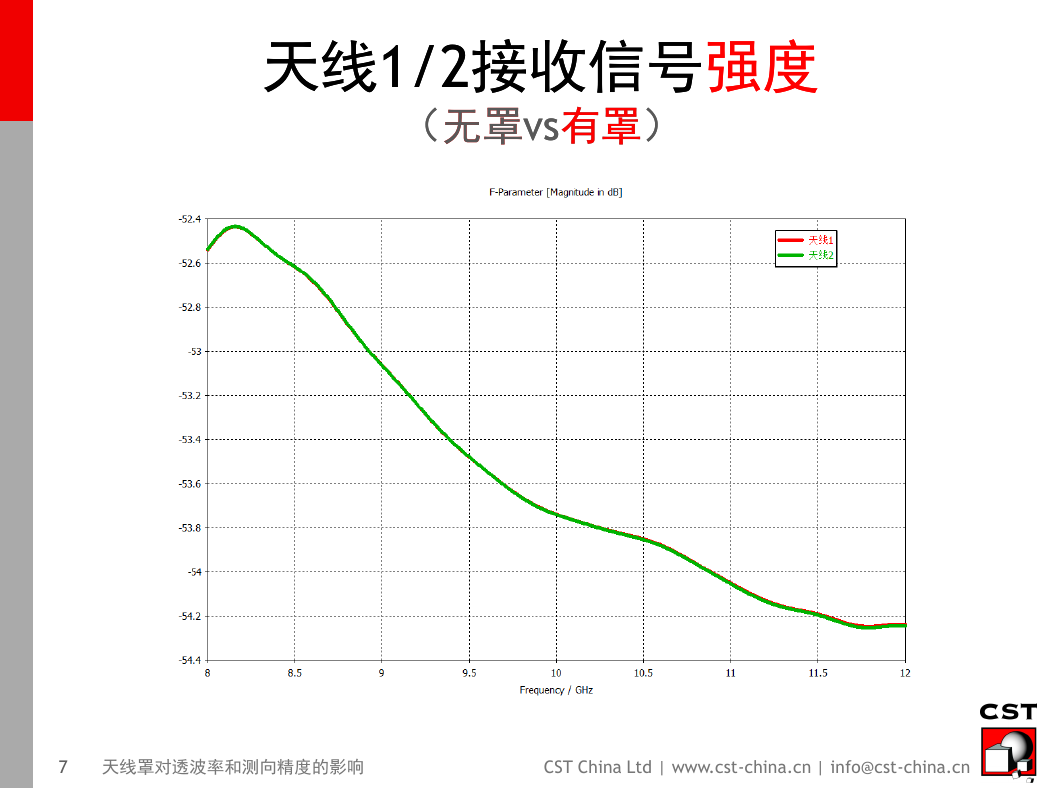

天线1/2接收信号强度天线1/2接收信号强度（无罩vs有罩）（无罩vs有罩） 7 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn

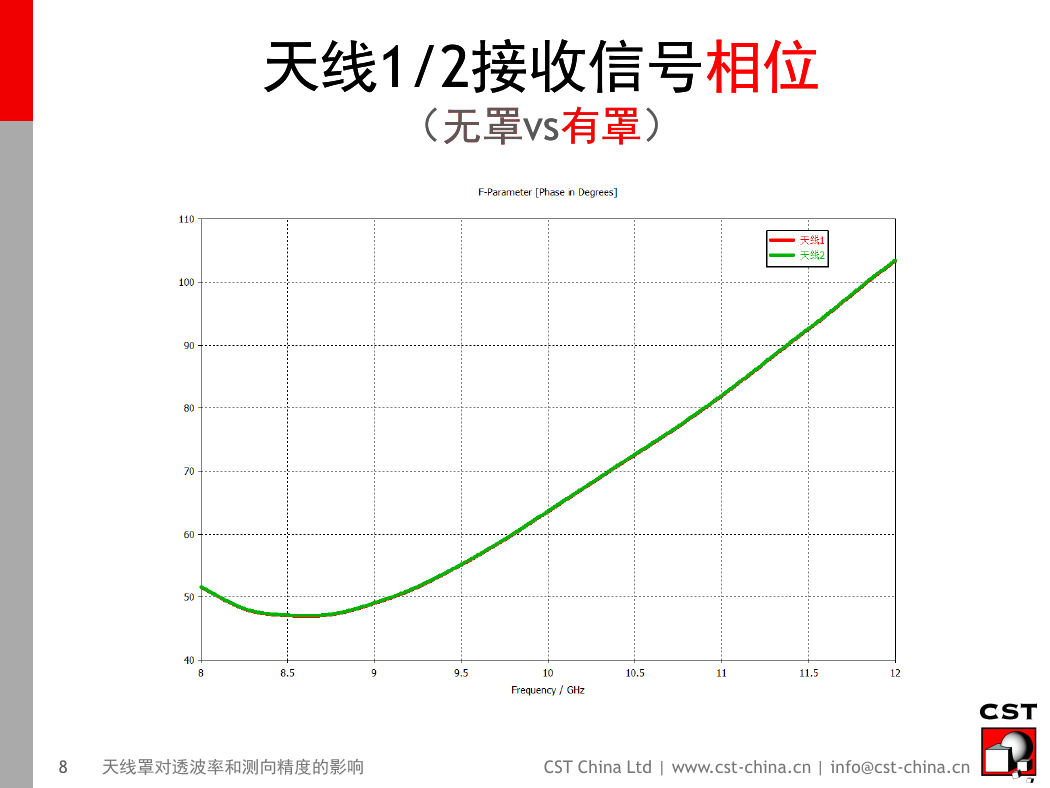

天线1/2接收信号相位天线1/2接收信号相位（无罩vs有罩）（无罩vs有罩） 8 天线罩对透波率和测向精度的影响 CST China Ltd | www.cst-china.cn | info@cst-china.cn
