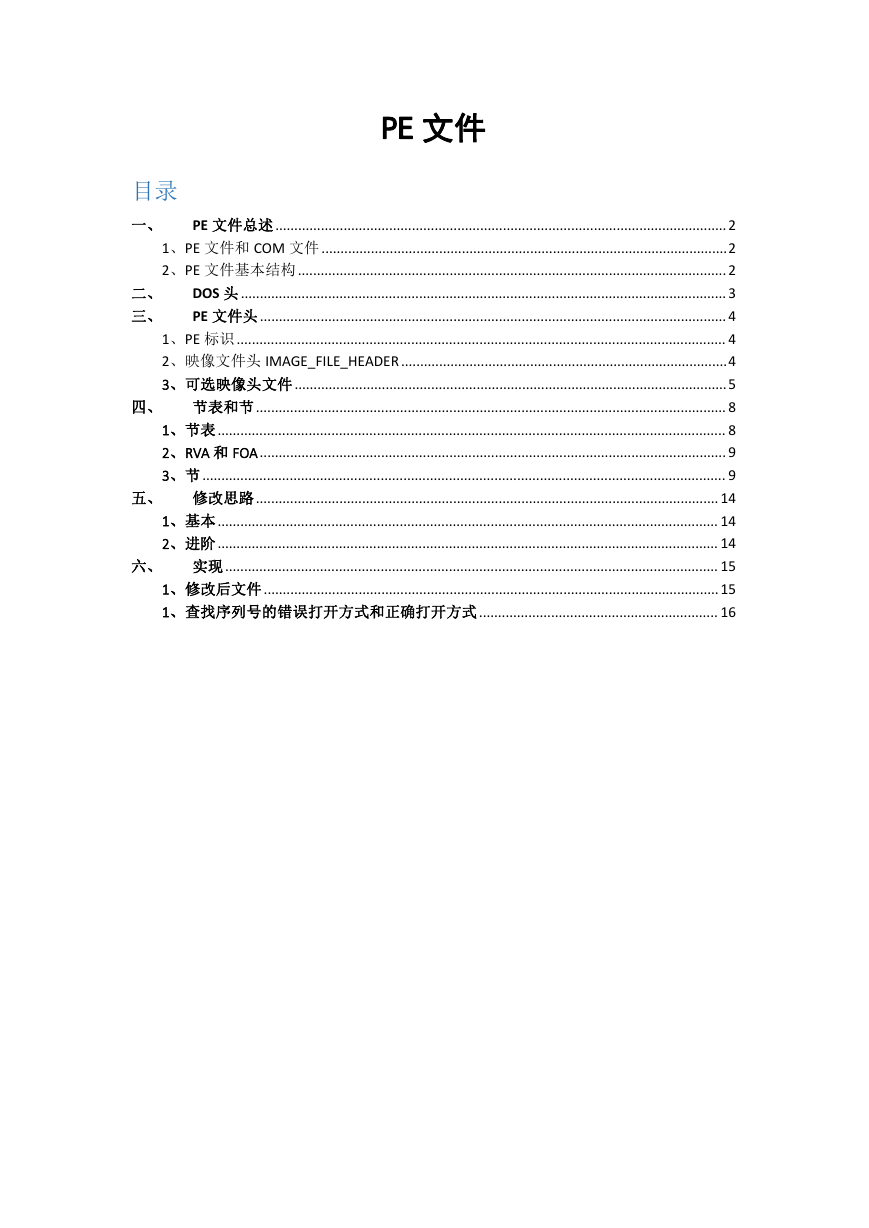

PE 文件目录一、二、三、四、 PE 文件总述.......................................................................................................................2 1、PE 文件和 COM 文件 ...........................................................................................................2 2、PE 文件基本结构 .................................................................................................................2 DOS 头 ................................................................................................................................ 3 PE 文件头........................................................................................................................... 4 1、PE 标识 ................................................................................................................................. 4 2、映像文件头 IMAGE_FILE_HEADER ......................................................................................4 3、可选映像头文件 ..................................................................................................................5 节表和节............................................................................................................................ 8 1、节表...................................................................................................................................... 8 2、RVA 和 FOA........................................................................................................................... 9 3、节 .......................................................................................................................................... 9 修改思路.......................................................................................................................... 14 1、基本.................................................................................................................................... 14 2、进阶.................................................................................................................................... 14 实现.................................................................................................................................. 15 1、修改后文件 ........................................................................................................................15 1、查找序列号的错误打开方式和正确打开方式 ............................................................... 16 五、六、

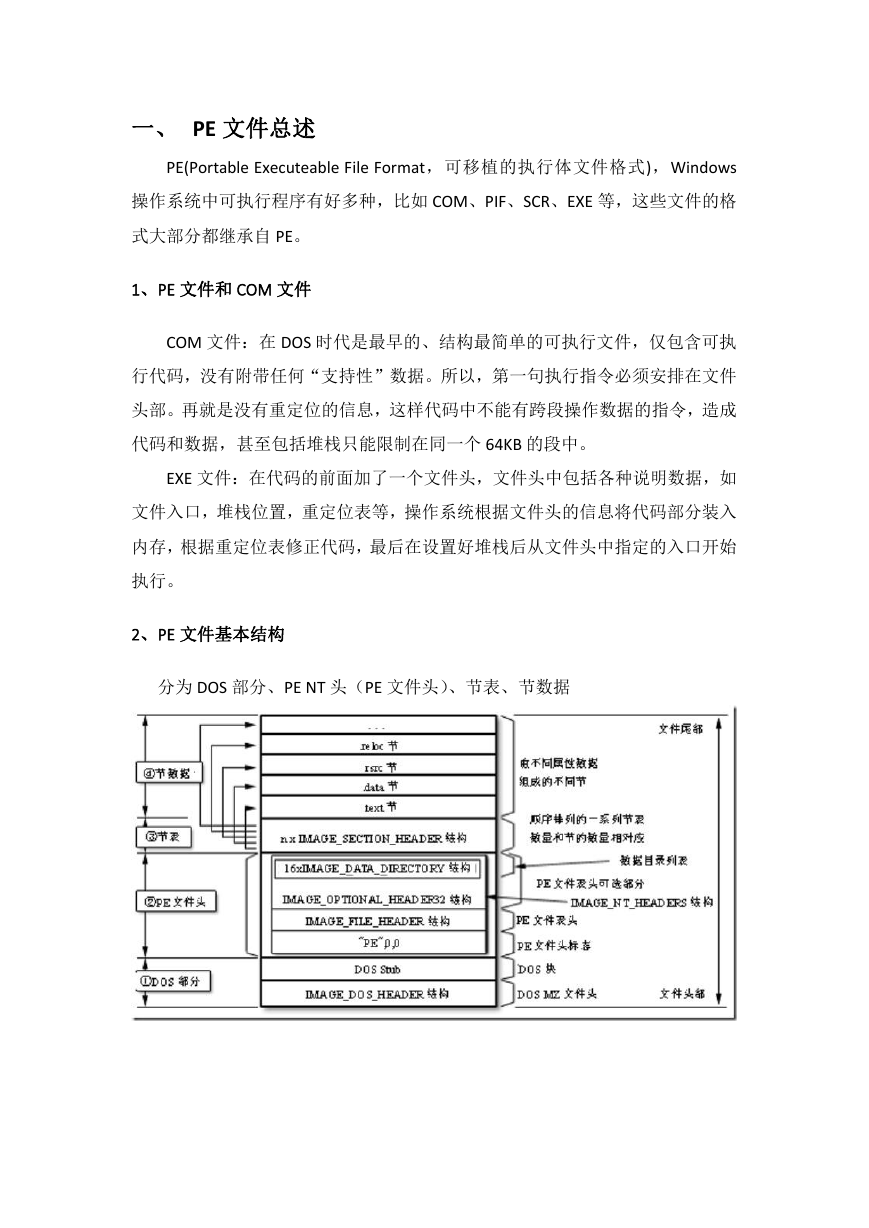

一、 PE 文件总述 PE(Portable Executeable File Format，可移植的执行体文件格式)，Windows 操作系统中可执行程序有好多种，比如 COM、PIF、SCR、EXE 等，这些文件的格式大部分都继承自 PE。 1、PE 文件和 COM 文件 COM 文件：在 DOS 时代是最早的、结构最简单的可执行文件，仅包含可执行代码，没有附带任何“支持性”数据。所以，第一句执行指令必须安排在文件头部。再就是没有重定位的信息，这样代码中不能有跨段操作数据的指令，造成代码和数据，甚至包括堆栈只能限制在同一个 64KB 的段中。 EXE 文件：在代码的前面加了一个文件头，文件头中包括各种说明数据，如文件入口，堆栈位置，重定位表等，操作系统根据文件头的信息将代码部分装入内存，根据重定位表修正代码，最后在设置好堆栈后从文件头中指定的入口开始执行。 2、PE 文件基本结构分为 DOS 部分、PE NT 头（PE 文件头）、节表、节数据

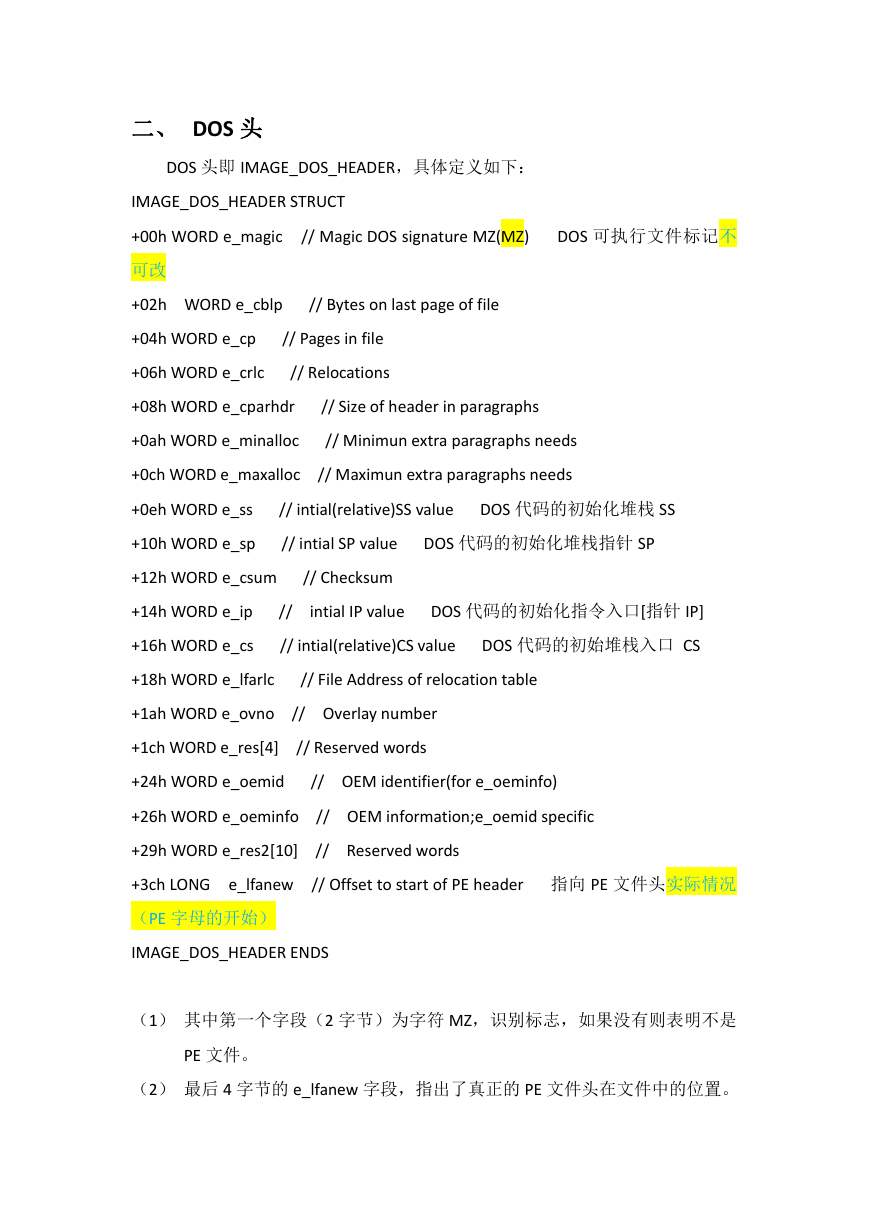

二、 DOS 头 DOS 头即 IMAGE_DOS_HEADER，具体定义如下： IMAGE_DOS_HEADER STRUCT +00h WORD e_magic // Magic DOS signature MZ(MZ) 可改 DOS 可执行文件标记不 // Bytes on last page of file DOS 代码的初始化堆栈 SS DOS 代码的初始化堆栈指针 SP // Pages in file // Relocations // Size of header in paragraphs // Minimun extra paragraphs needs // Maximun extra paragraphs needs +02h WORD e_cblp +04h WORD e_cp +06h WORD e_crlc +08h WORD e_cparhdr +0ah WORD e_minalloc +0ch WORD e_maxalloc // intial(relative)SS value +0eh WORD e_ss // intial SP value +10h WORD e_sp +12h WORD e_csum // Checksum +14h WORD e_ip intial IP value +16h WORD e_cs +18h WORD e_lfarlc +1ah WORD e_ovno // Overlay number +1ch WORD e_res[4] // Reserved words +24h WORD e_oemid +26h WORD e_oeminfo // OEM information;e_oemid specific +29h WORD e_res2[10] +3ch LONG e_lfanew // Offset to start of PE header 指向 PE 文件头实际情况（PE 字母的开始） IMAGE_DOS_HEADER ENDS // // intial(relative)CS value DOS 代码的初始化指令入口[指针 IP] DOS 代码的初始堆栈入口 CS // OEM identifier(for e_oeminfo) // Reserved words // File Address of relocation table （1）其中第一个字段（2 字节）为字符 MZ，识别标志，如果没有则表明不是 PE 文件。（2）最后 4 字节的 e_lfanew 字段，指出了真正的 PE 文件头在文件中的位置。

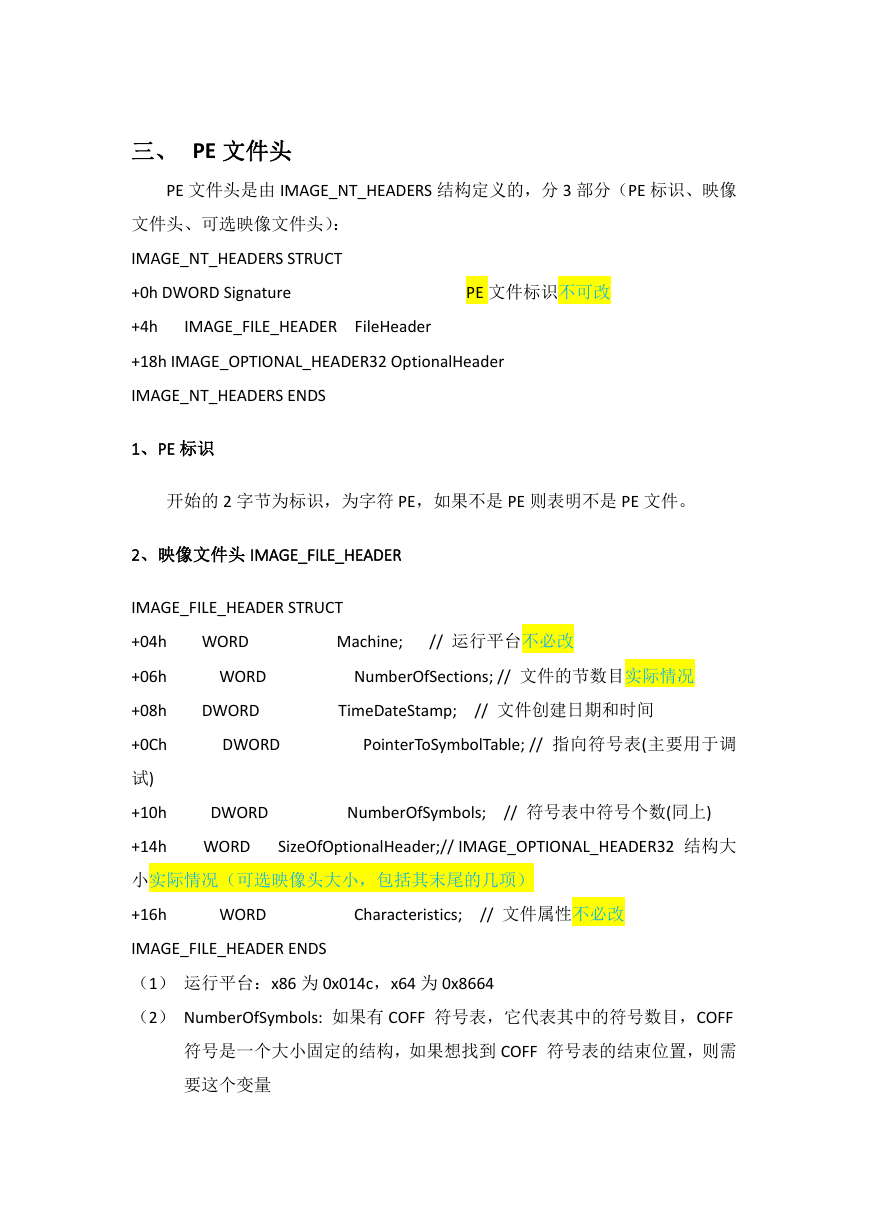

三、 PE 文件头 PE 文件头是由 IMAGE_NT_HEADERS 结构定义的，分 3 部分（PE 标识、映像文件头、可选映像文件头）： IMAGE_NT_HEADERS STRUCT +0h DWORD Signature +4h +18h IMAGE_OPTIONAL_HEADER32 OptionalHeader IMAGE_NT_HEADERS ENDS IMAGE_FILE_HEADER FileHeader PE 文件标识不可改 1、PE 标识开始的 2 字节为标识，为字符 PE，如果不是 PE 则表明不是 PE 文件。 2、映像文件头 IMAGE_FILE_HEADER Machine; // 运行平台不必改 NumberOfSections; // 文件的节数目实际情况 TimeDateStamp; // 文件创建日期和时间 WORD WORD DWORD IMAGE_FILE_HEADER STRUCT +04h +06h +08h +0Ch 试) +10h +14h DWORD WORD DWORD PointerToSymbolTable; // 指向符号表(主要用于调 NumberOfSymbols; // 符号表中符号个数(同上) SizeOfOptionalHeader;// IMAGE_OPTIONAL_HEADER32 结构大小实际情况（可选映像头大小，包括其末尾的几项） WORD Characteristics; // 文件属性不必改 +16h IMAGE_FILE_HEADER ENDS （1）运行平台：x86 为 0x014c，x64 为 0x8664 （2） NumberOfSymbols: 如果有 COFF 符号表，它代表其中的符号数目，COFF 符号是一个大小固定的结构，如果想找到 COFF 符号表的结束位置，则需要这个变量

（3） Characteristics: 文件属性，有选择的通过几个值可以运算得到 3、可选映像头文件 Magic; // 标志字, ROM 映像（0107h）,普通可执行文件（1）IMAGE_OPTIONAL_HEADER32 STRUCT +18h WORD （010Bh）不必改 +1Ah +1Bh +1Ch +20h MajorLinkerVersion; MinorLinkerVersion; SizeOfCode; SizeOfInitializedData; BYTE BYTE DWORD DWORD // 链接程序的主版本号 // 链接程序的次版本号 // 所有含代码的节的总大小 // 所有含已初始化数据的节的总大小 +24h +28h DWORD DWORD SizeOfUninitializedData; // 所有含未初始化数据的节的大小 // 程序执行入口 RVA 实际情况，指 AddressOfEntryPoint; 令开始的地方 DWORD DWORD DWORD DWORD +2Ch +30h +34h +38h （此为 4H） +3Ch 为 4H） +40h DWORD WORD BaseOfCode; BaseOfData; ImageBase; SectionAlignment; // 代码的区块的起始 RVA // 数据的区块的起始 RVA // 程序的首选装载地址不必改 // 内存中的区块的对齐大小不必改 FileAlignment; // 文件中的区块的对齐大小不必改（此 MajorOperatingSystemVersion; // 要求操作系统最低版本号的主版本号 +42h WORD MinorOperatingSystemVersion; // 要求操作系统最低版本号的副版本号 +44h 号 +46h 号 +48h WORD MajorImageVersion; // 可运行于操作系统的主版本 WORD MinorImageVersion; // 可运行于操作系统的次版本 WORD MajorSubsystemVersion; // 要求最低子系统版本的主版本

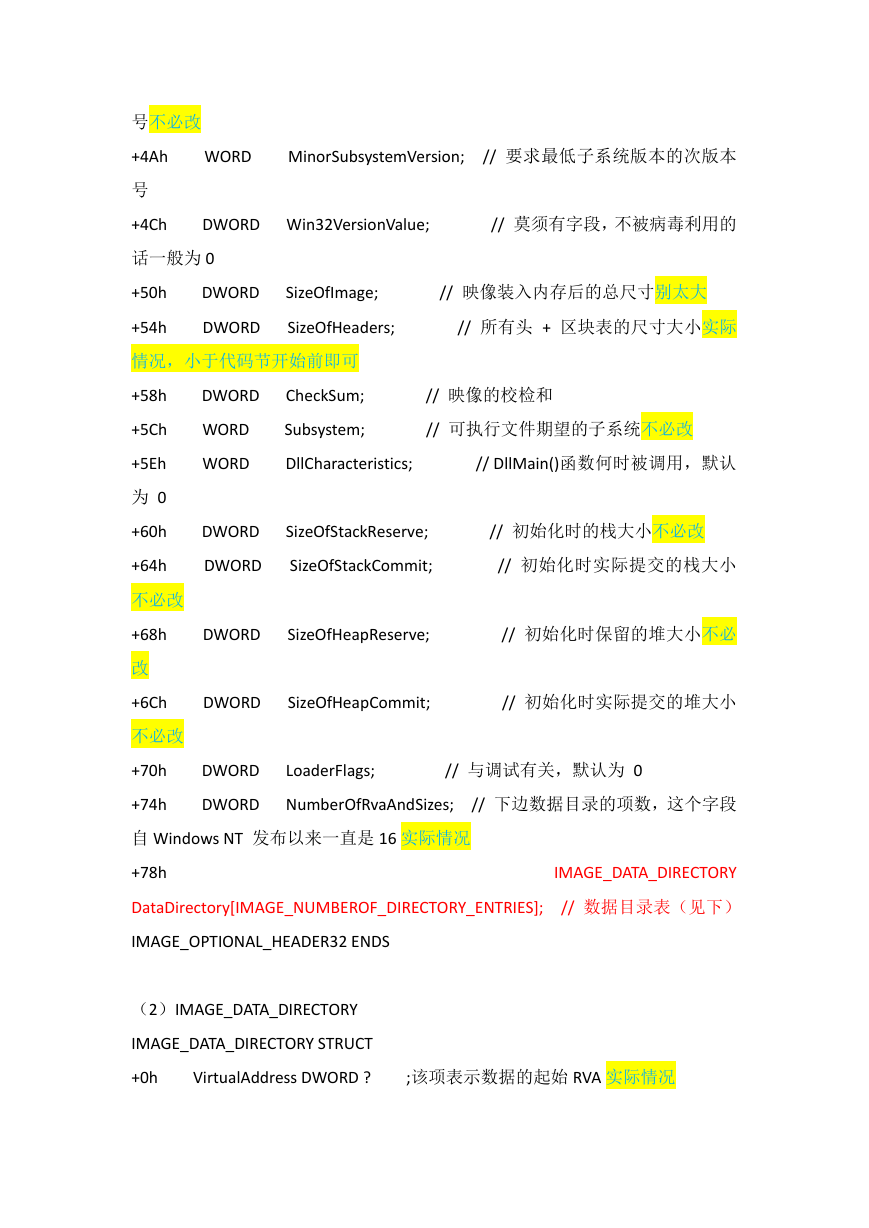

+4Ch 话一般为 0 +50h +54h 号不必改 +4Ah 号 WORD MinorSubsystemVersion; // 要求最低子系统版本的次版本 DWORD Win32VersionValue; // 莫须有字段，不被病毒利用的 DWORD DWORD SizeOfImage; SizeOfHeaders; // 映像装入内存后的总尺寸别太大 // 所有头 + 区块表的尺寸大小实际情况，小于代码节开始前即可 DWORD WORD WORD CheckSum; Subsystem; DllCharacteristics; // 映像的校检和 // 可执行文件期望的子系统不必改 // DllMain()函数何时被调用，默认 DWORD DWORD SizeOfStackReserve; SizeOfStackCommit; // 初始化时的栈大小不必改 // 初始化时实际提交的栈大小 DWORD SizeOfHeapReserve; // 初始化时保留的堆大小不必 DWORD SizeOfHeapCommit; // 初始化时实际提交的堆大小 +58h +5Ch +5Eh 为 0 +60h +64h 不必改 +68h 改 +6Ch 不必改 DWORD DWORD LoaderFlags; NumberOfRvaAndSizes; +70h +74h 自 Windows NT 发布以来一直是 16 实际情况 +78h DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; IMAGE_OPTIONAL_HEADER32 ENDS // 与调试有关，默认为 0 // 下边数据目录的项数，这个字段 IMAGE_DATA_DIRECTORY // 数据目录表（见下）（2）IMAGE_DATA_DIRECTORY IMAGE_DATA_DIRECTORY STRUCT VirtualAddress DWORD ? +0h ;该项表示数据的起始 RVA 实际情况

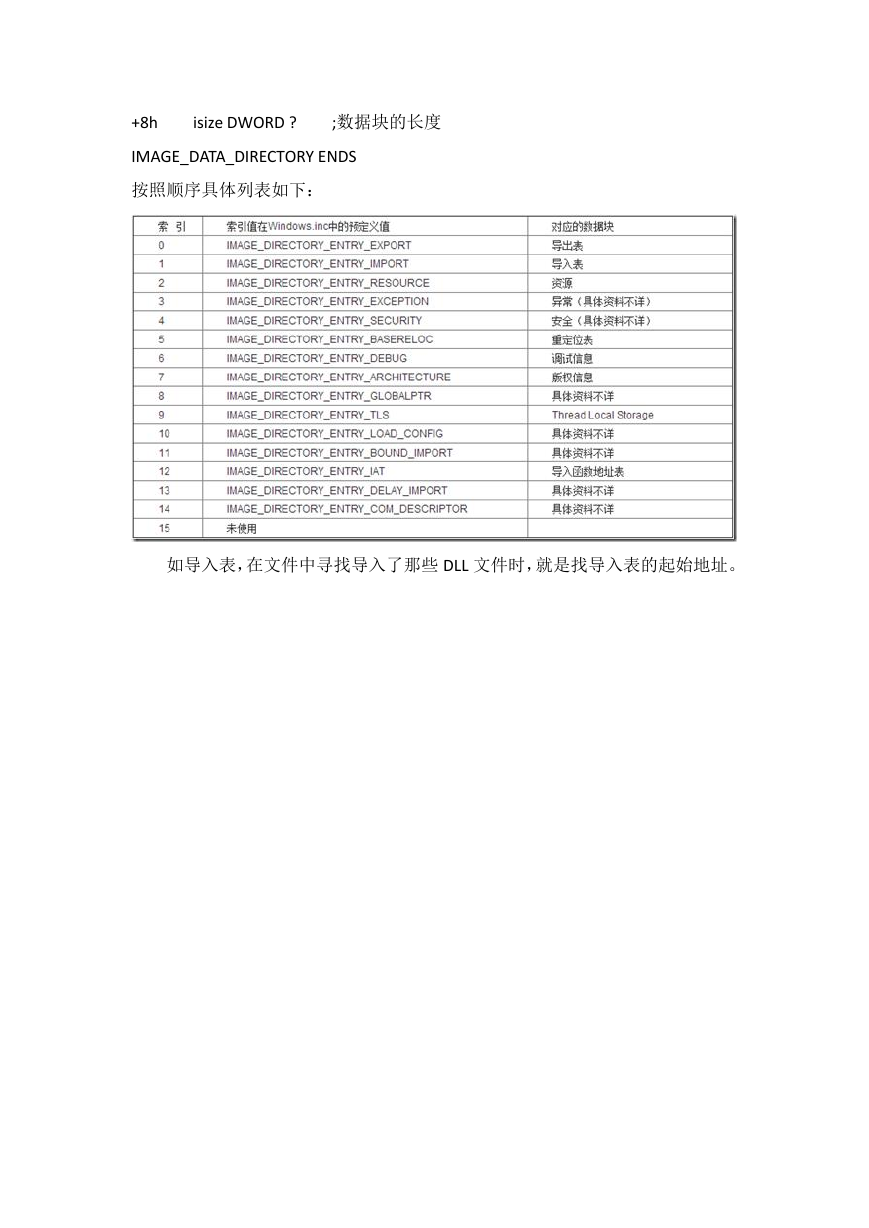

isize DWORD ? +8h IMAGE_DATA_DIRECTORY ENDS ;数据块的长度按照顺序具体列表如下：如导入表，在文件中寻找导入了那些 DLL 文件时，就是找导入表的起始地址。

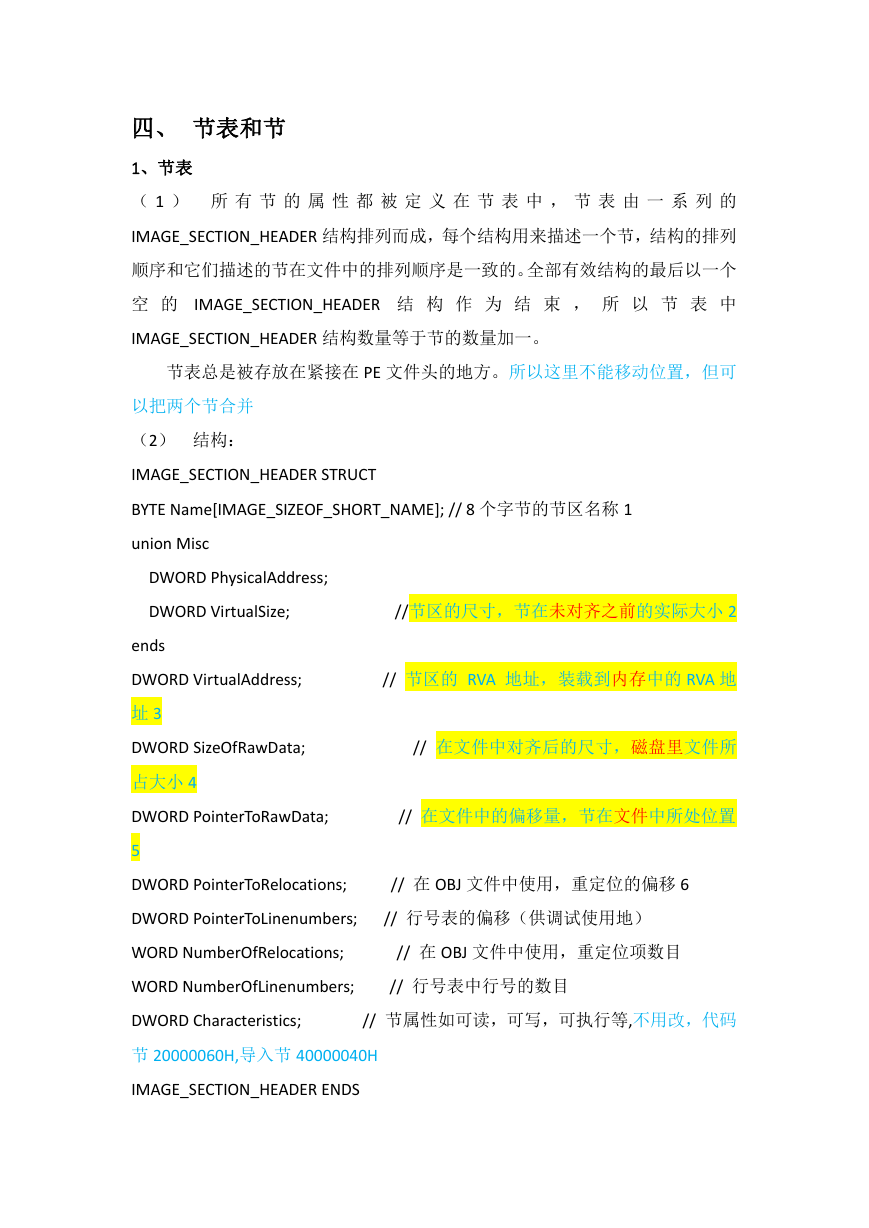

四、节表和节 1、节表（ 1 ）所有节的属性都被定义在节表中，节表由一系列的 IMAGE_SECTION_HEADER 结构排列而成，每个结构用来描述一个节，结构的排列顺序和它们描述的节在文件中的排列顺序是一致的。全部有效结构的最后以一个空的 IMAGE_SECTION_HEADER 结构作为结束，所以节表中 IMAGE_SECTION_HEADER 结构数量等于节的数量加一。节表总是被存放在紧接在 PE 文件头的地方。所以这里不能移动位置，但可以把两个节合并（2）结构： IMAGE_SECTION_HEADER STRUCT BYTE Name[IMAGE_SIZEOF_SHORT_NAME]; // 8 个字节的节区名称 1 union Misc DWORD PhysicalAddress; DWORD VirtualSize; //节区的尺寸，节在未对齐之前的实际大小 2 ends DWORD VirtualAddress; 址 3 DWORD SizeOfRawData; 占大小 4 DWORD PointerToRawData; 5 DWORD PointerToRelocations; DWORD PointerToLinenumbers; WORD NumberOfRelocations; WORD NumberOfLinenumbers; DWORD Characteristics; 节 20000060H,导入节 40000040H IMAGE_SECTION_HEADER ENDS // 节区的 RVA 地址，装载到内存中的 RVA 地 // 在文件中对齐后的尺寸，磁盘里文件所 // 在文件中的偏移量，节在文件中所处位置 // 在 OBJ 文件中使用，重定位的偏移 6 // 行号表的偏移（供调试使用地） // 在 OBJ 文件中使用，重定位项数目 // 行号表中行号的数目 // 节属性如可读，可写，可执行等,不用改，代码
