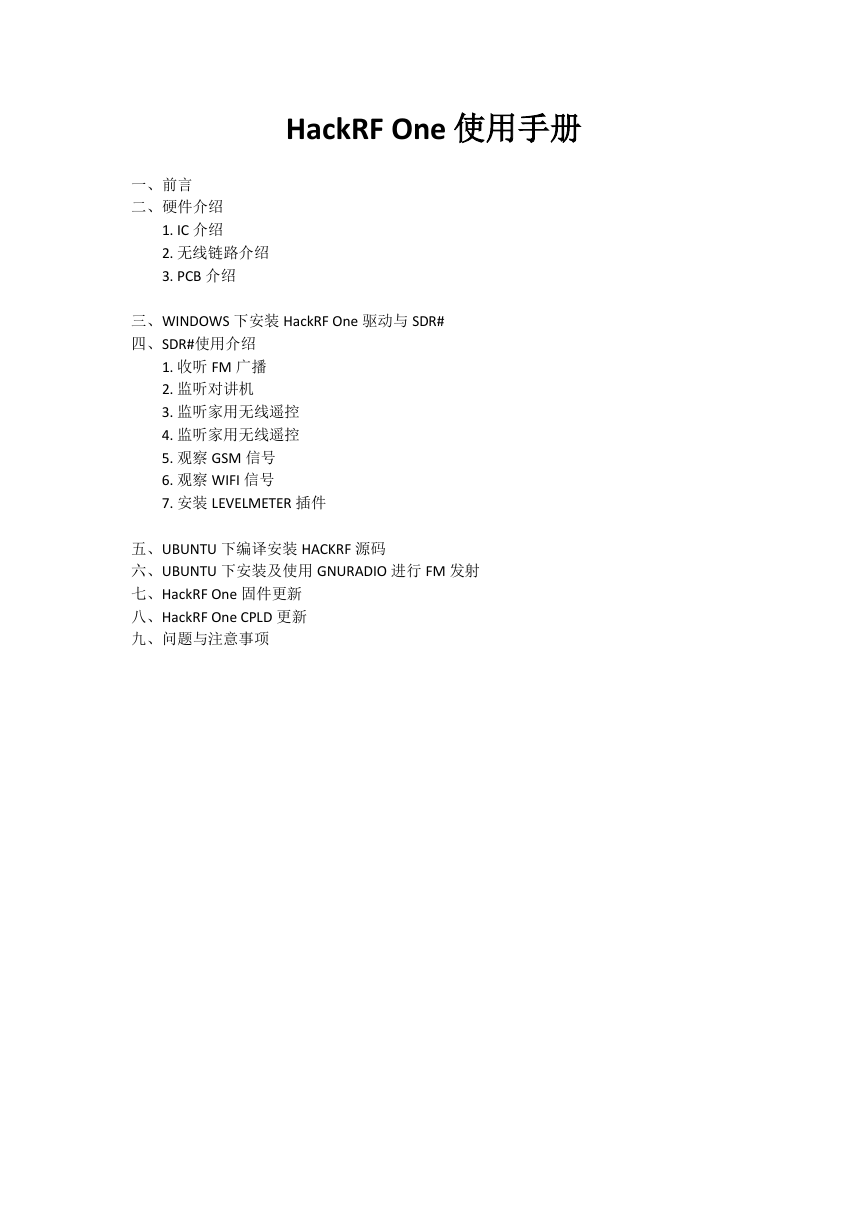

    HackRF One 使用手册 一、前言 二、硬件介绍 1. IC 介绍 2. 无线链路介绍 3. PCB 介绍 三、WINDOWS 下安装 HackRF One 驱动与 SDR# 四、SDR#使用介绍 1. 收听 FM 广播 2. 监听对讲机 3. 监听家用无线遥控 4. 监听家用无线遥控 5. 观察 GSM 信号 6. 观察 WIFI 信号 7. 安装 LEVELMETER 插件 五、UBUNTU 下编译安装 HACKRF 源码 六、UBUNTU 下安装及使用 GNURADIO 进行 FM 发射 七、HackRF One 固件更新 八、HackRF One CPLD 更新 九、问题与注意事项

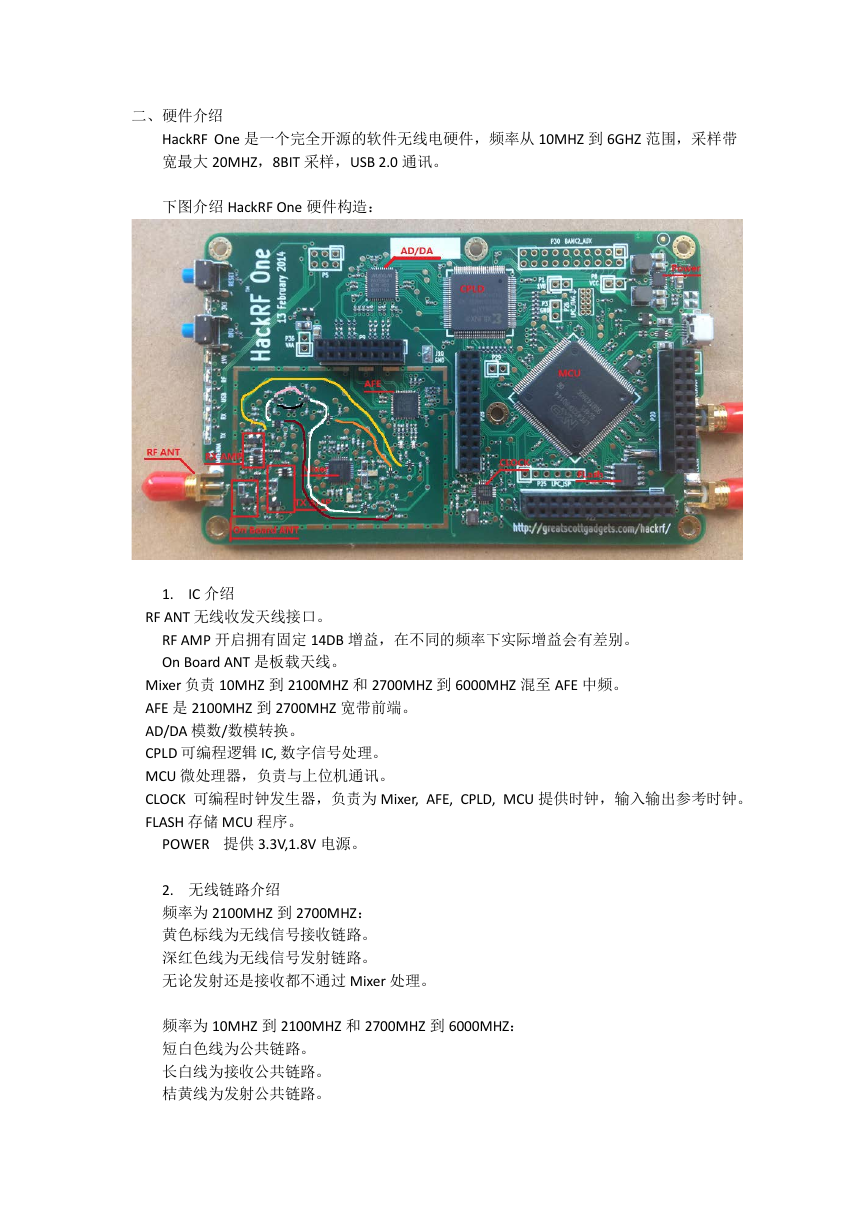

    二、硬件介绍 HackRF One 是一个完全开源的软件无线电硬件，频率从 10MHZ 到 6GHZ 范围，采样带 宽最大 20MHZ，8BIT 采样，USB 2.0 通讯。 下图介绍 HackRF One 硬件构造： 1. IC 介绍 RF ANT 无线收发天线接口。 RF AMP 开启拥有固定 14DB 增益，在不同的频率下实际增益会有差别。 On Board ANT 是板载天线。 Mixer 负责 10MHZ 到 2100MHZ 和 2700MHZ 到 6000MHZ 混至 AFE 中频。 AFE 是 2100MHZ 到 2700MHZ 宽带前端。 AD/DA 模数/数模转换。 CPLD 可编程逻辑 IC, 数字信号处理。 MCU 微处理器，负责与上位机通讯。 CLOCK 可编程时钟发生器，负责为 Mixer, AFE, CPLD, MCU 提供时钟，输入输出参考时钟。 FLASH 存储 MCU 程序。 POWER 提供 3.3V,1.8V 电源。 2. 无线链路介绍 频率为 2100MHZ 到 2700MHZ： 黄色标线为无线信号接收链路。 深红色线为无线信号发射链路。 无论发射还是接收都不通过 Mixer 处理。 频率为 10MHZ 到 2100MHZ 和 2700MHZ 到 6000MHZ： 短白色线为公共链路。 长白线为接收公共链路。 桔黄线为发射公共链路。

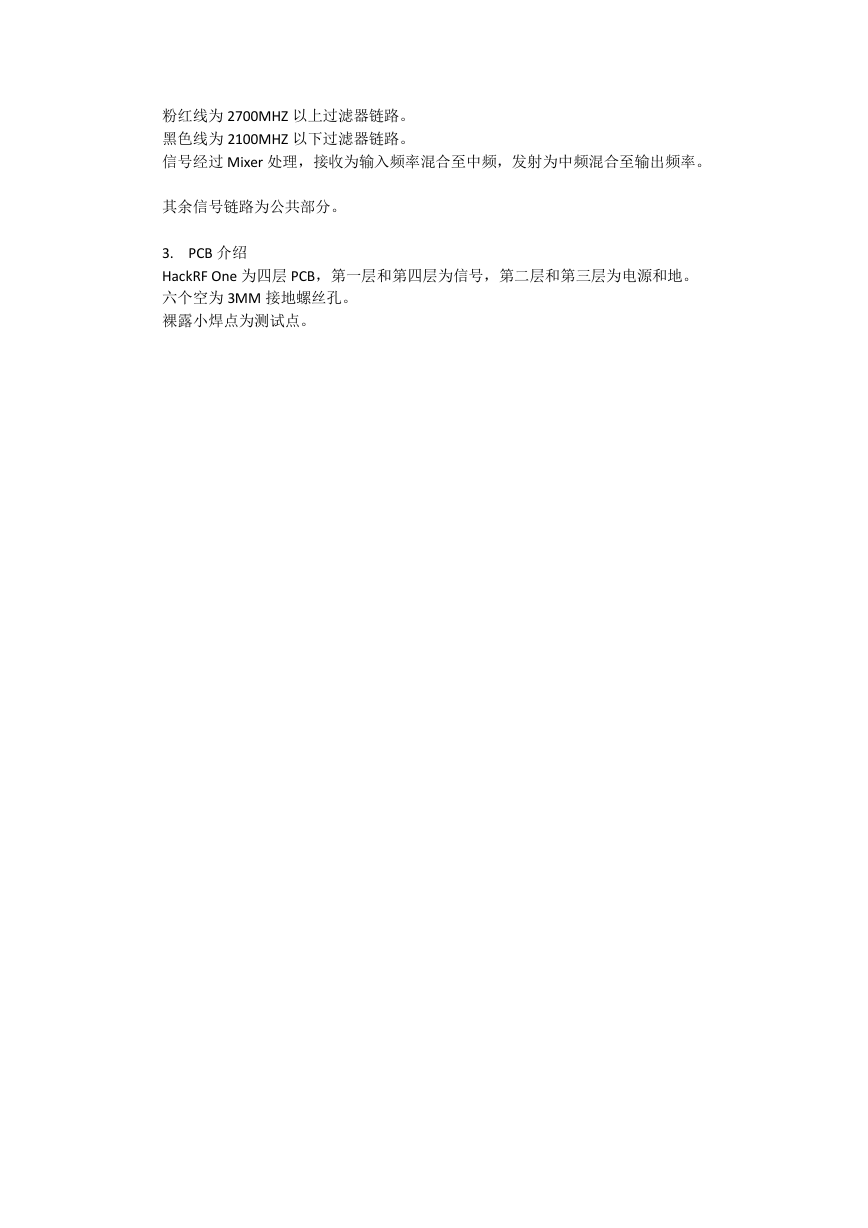

    粉红线为 2700MHZ 以上过滤器链路。 黑色线为 2100MHZ 以下过滤器链路。 信号经过 Mixer 处理，接收为输入频率混合至中频，发射为中频混合至输出频率。 其余信号链路为公共部分。 3. PCB 介绍 HackRF One 为四层 PCB，第一层和第四层为信号，第二层和第三层为电源和地。 六个空为 3MM 接地螺丝孔。 裸露小焊点为测试点。

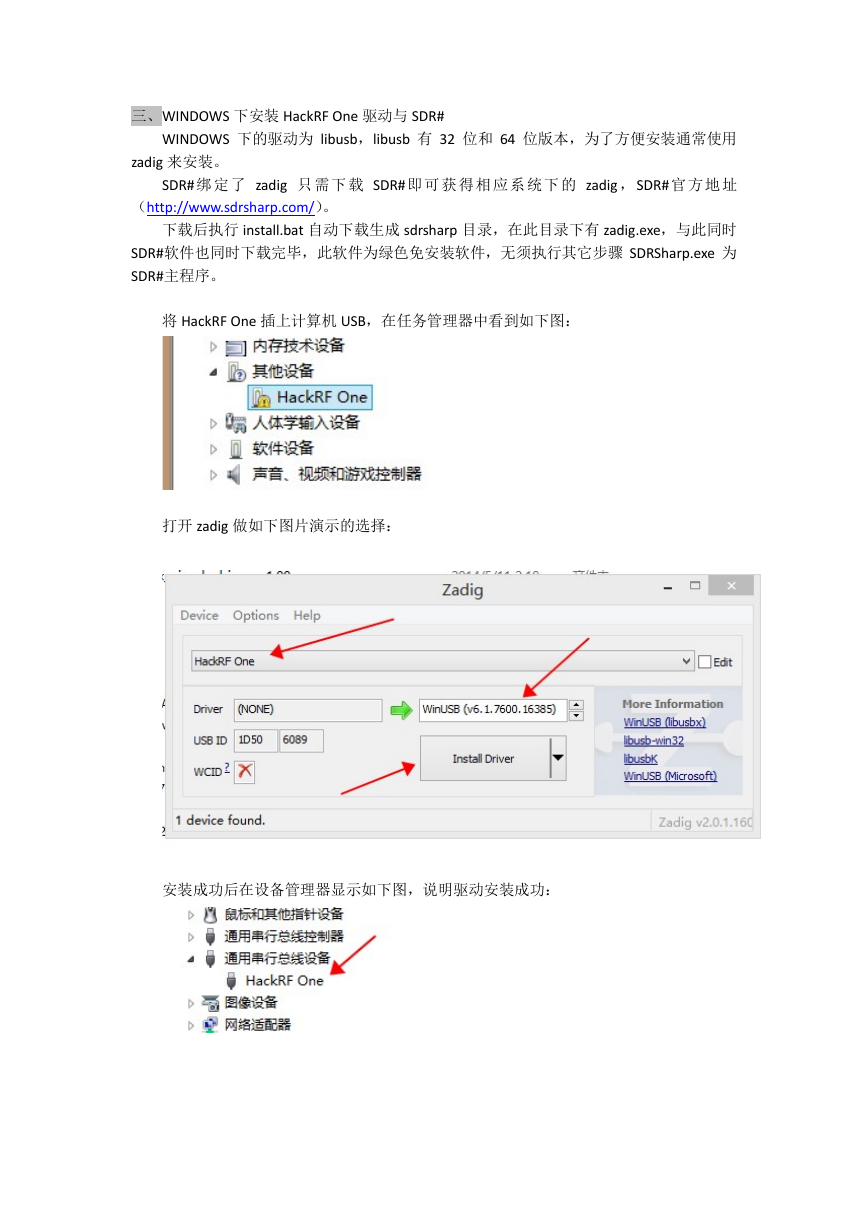

    三、WINDOWS 下安装 HackRF One 驱动与 SDR# WINDOWS 下的驱动为 libusb，libusb 有 32 位和 64 位版本，为了方便安装通常使用 zadig 来安装。 SDR# 绑 定 了 zadig 只 需下 载 SDR# 即可 获 得 相 应系 统 下 的 zadig ，SDR# 官方 地 址 （http://www.sdrsharp.com/）。 下载后执行 install.bat 自动下载生成 sdrsharp 目录，在此目录下有 zadig.exe，与此同时 SDR#软件也同时下载完毕，此软件为绿色免安装软件，无须执行其它步骤 SDRSharp.exe 为 SDR#主程序。 将 HackRF One 插上计算机 USB，在任务管理器中看到如下图： 打开 zadig 做如下图片演示的选择： 安装成功后在设备管理器显示如下图，说明驱动安装成功：

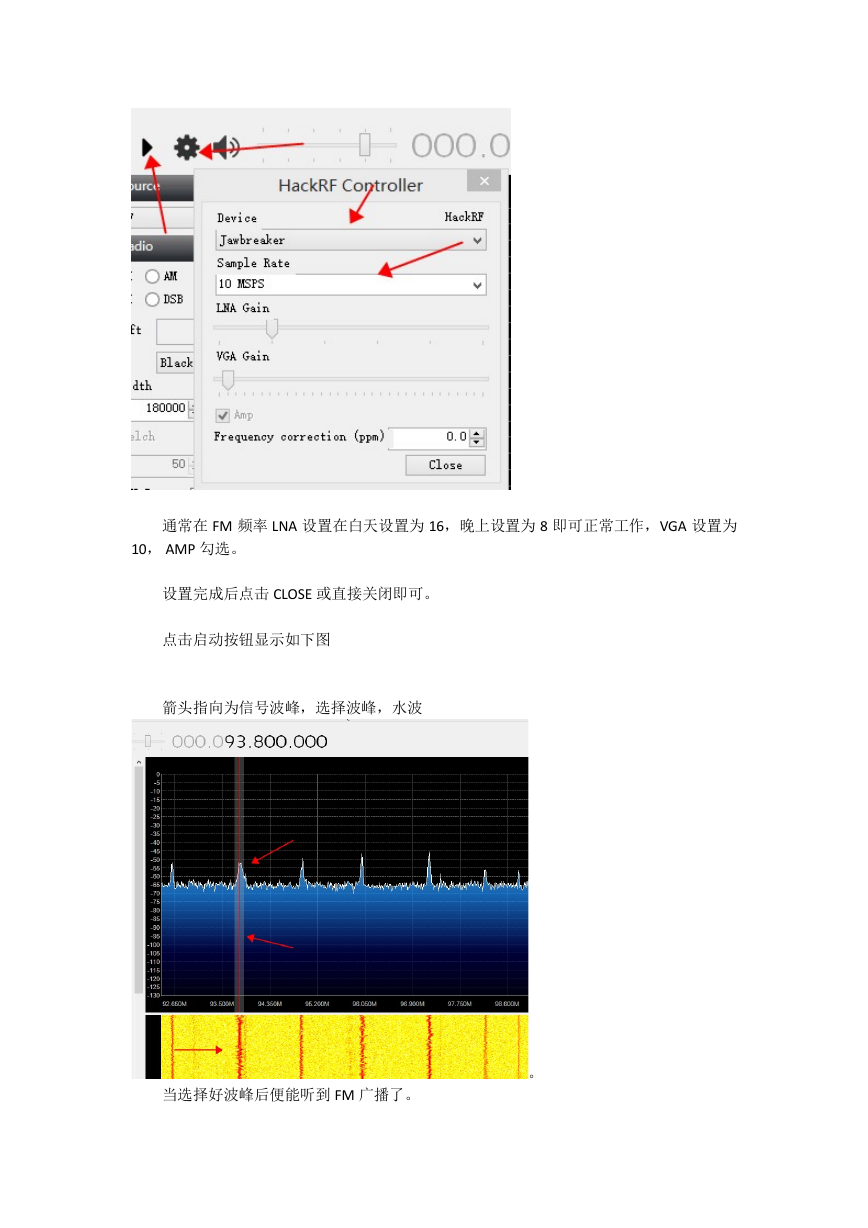

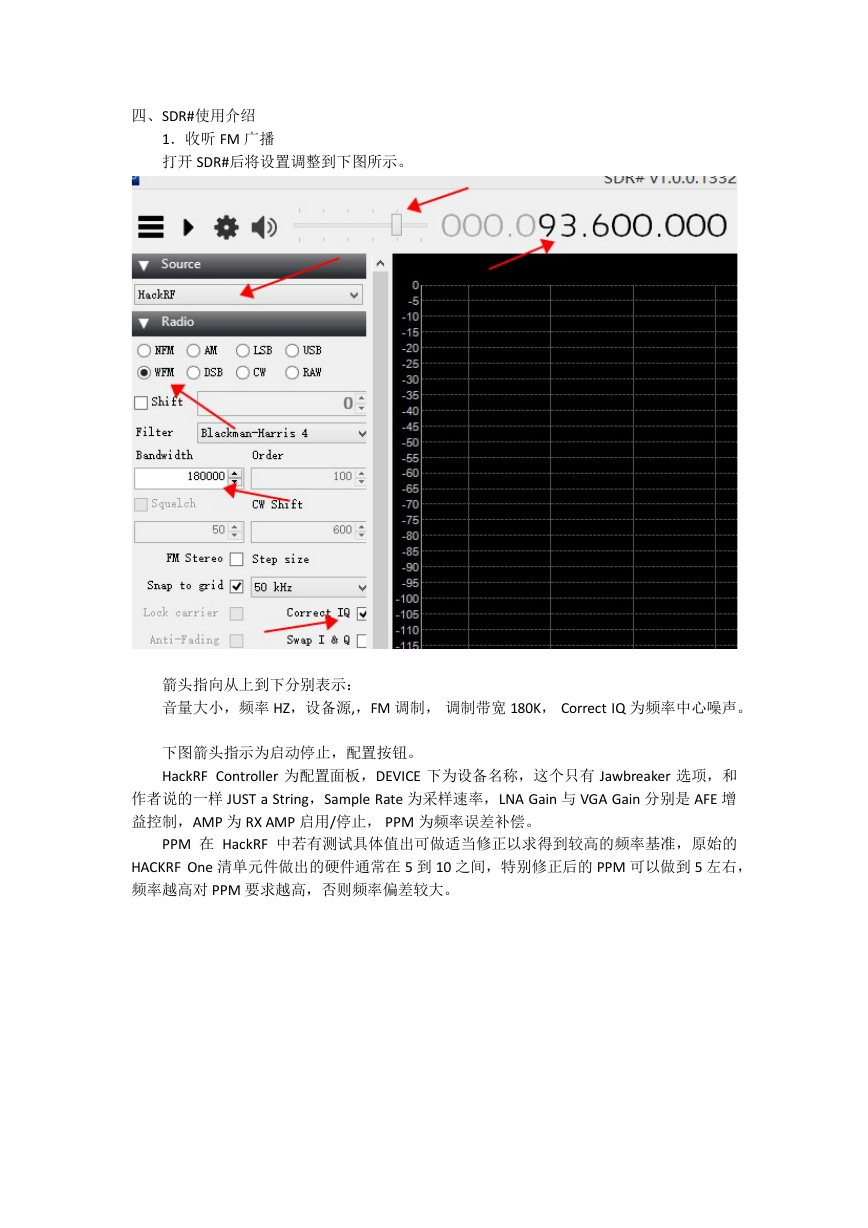

    四、SDR#使用介绍 1．收听 FM 广播 打开 SDR#后将设置调整到下图所示。 箭头指向从上到下分别表示： 音量大小，频率 HZ，设备源,，FM 调制， 调制带宽 180K， Correct IQ 为频率中心噪声。 下图箭头指示为启动停止，配置按钮。 HackRF Controller 为配置面板，DEVICE 下为设备名称，这个只有 Jawbreaker 选项，和 作者说的一样 JUST a String，Sample Rate 为采样速率，LNA Gain 与 VGA Gain 分别是 AFE 增 益控制，AMP 为 RX AMP 启用/停止， PPM 为频率误差补偿。 PPM 在 HackRF 中若有测试具体值出可做适当修正以求得到较高的频率基准，原始的 HACKRF One 清单元件做出的硬件通常在 5 到 10 之间，特别修正后的 PPM 可以做到 5 左右， 频率越高对 PPM 要求越高，否则频率偏差较大。
    通常在 FM 频率 LNA 设置在白天设置为 16，晚上设置为 8 即可正常工作，VGA 设置为 10， AMP 勾选。 设置完成后点击 CLOSE 或直接关闭即可。 点击启动按钮显示如下图 箭头指向为信号波峰，选择波峰，水波 当选择好波峰后便能听到 FM 广播了。 。

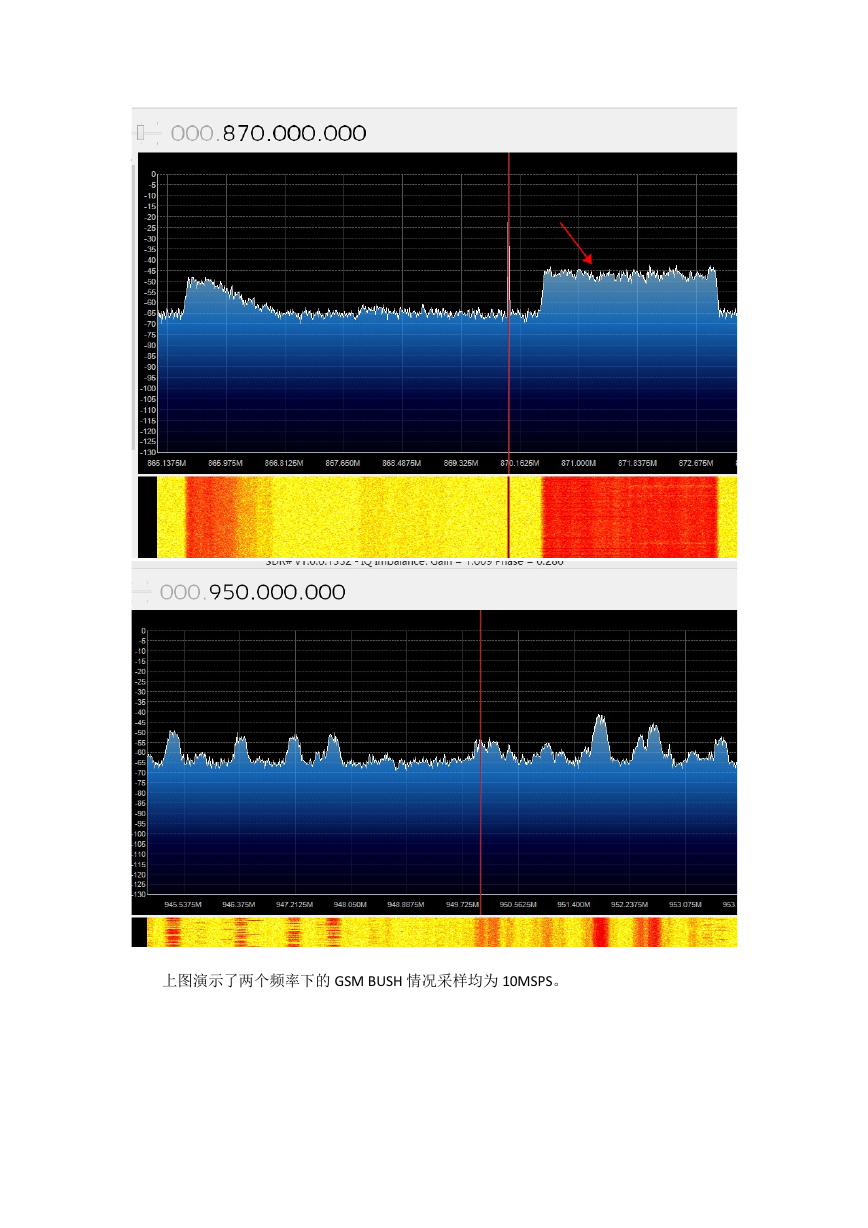

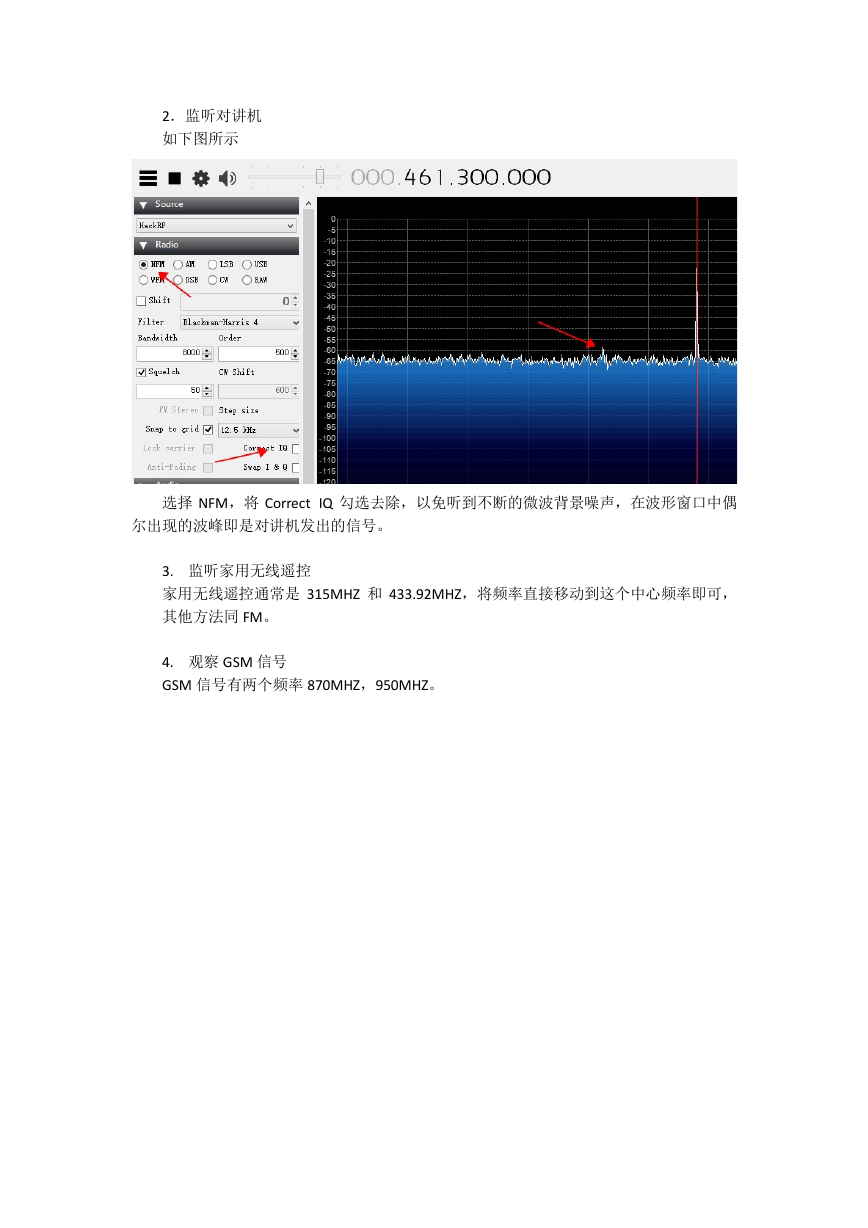

    2．监听对讲机 如下图所示 选择 NFM，将 Correct IQ 勾选去除，以免听到不断的微波背景噪声，在波形窗口中偶 尔出现的波峰即是对讲机发出的信号。 3. 监听家用无线遥控 家用无线遥控通常是 315MHZ 和 433.92MHZ，将频率直接移动到这个中心频率即可， 其他方法同 FM。 4. 观察 GSM 信号 GSM 信号有两个频率 870MHZ，950MHZ。
    上图演示了两个频率下的 GSM BUSH 情况采样均为 10MSPS。
