    一、实验概况：
    二、实验步骤：
    1、WINDLX软件的启动：
    2、配置WINDLX
    3、窗口介绍：
    a. Pipeline 窗口
    b. Code 窗口
    d. Breakpoint 窗口
    e. Register 窗口
    f. Statistics 窗口
    4、基本操作举例：
    （1）程序执行：
    （2）设置断点：
    （3）查看功能部件中正在执行的指令：
    5、简单实验：
    三、实验心得

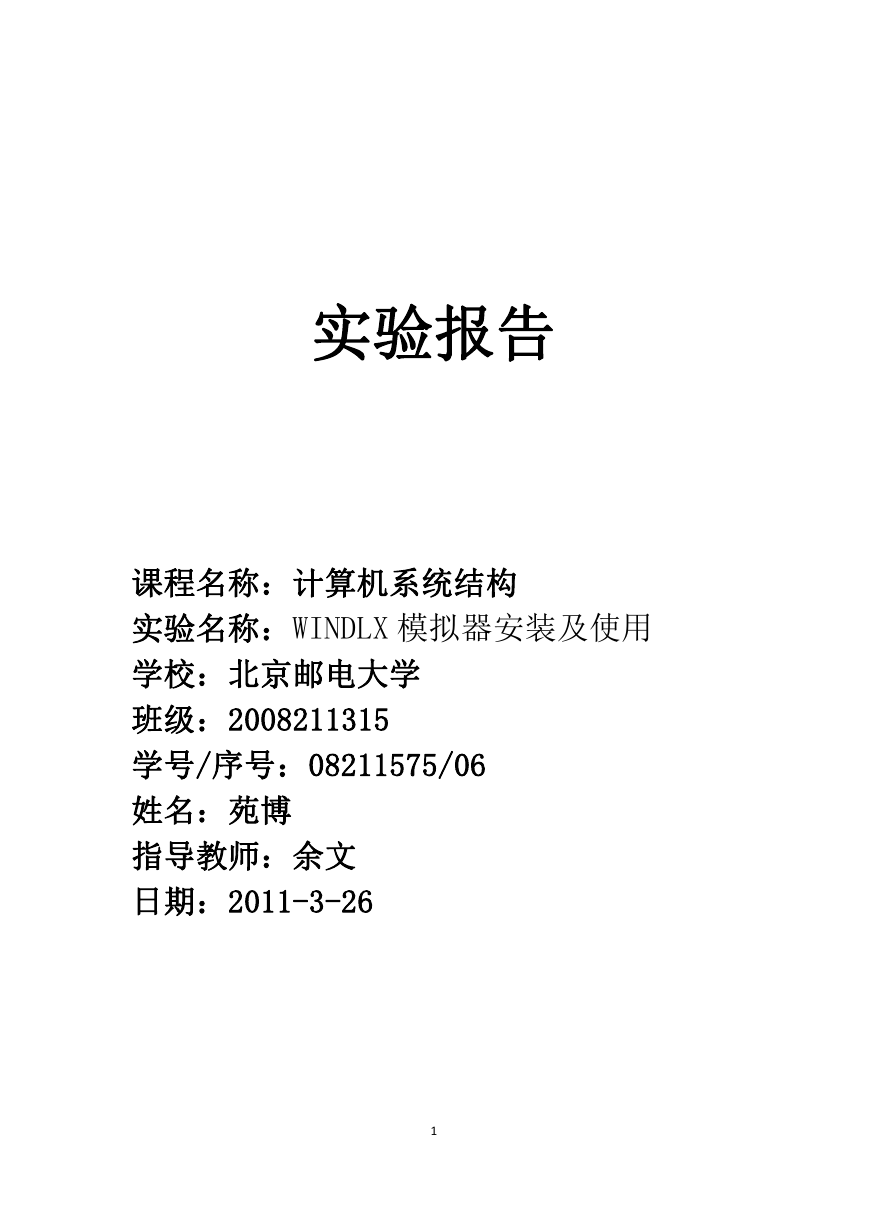

    实验报告 课程名称：计算机系统结构 实验名称：WINDLX 模拟器安装及使用 学校：北京邮电大学 班级：2008211315 学号/序号：08211575/06 姓名：苑博 指导教师：余文 日期：2011-3-26 1

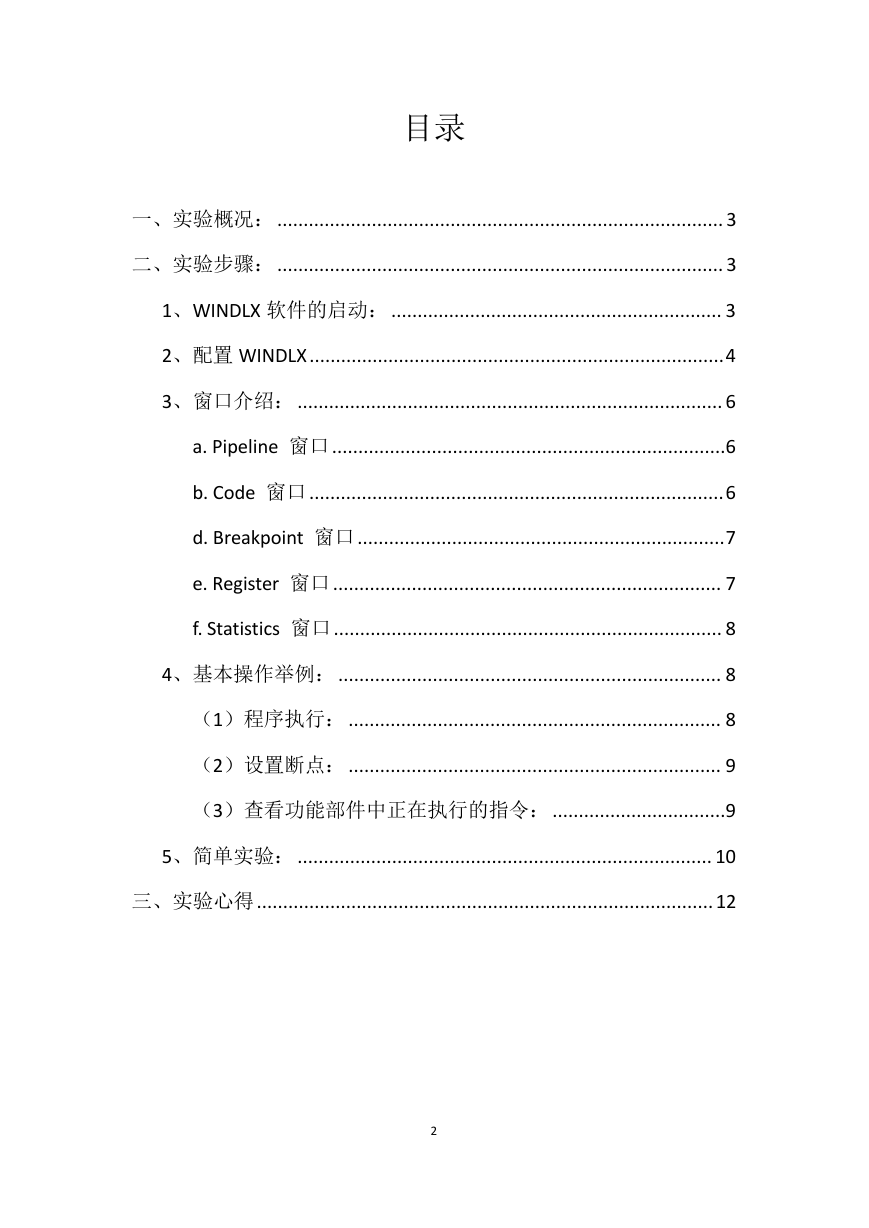

    目录 一、实验概况：..................................................................................... 3 二、实验步骤：..................................................................................... 3 1、WINDLX 软件的启动：............................................................... 3 2、配置 WINDLX...............................................................................4 3、窗口介绍：................................................................................. 6 a. Pipeline 窗口...........................................................................6 b. Code 窗口...............................................................................6 d. Breakpoint 窗口......................................................................7 e. Register 窗口.......................................................................... 7 f. Statistics 窗口.......................................................................... 8 4、基本操作举例：......................................................................... 8 （1）程序执行：....................................................................... 8 （2）设置断点：....................................................................... 9 （3）查看功能部件中正在执行的指令：.................................9 5、简单实验：............................................................................... 10 三、实验心得.......................................................................................12 2

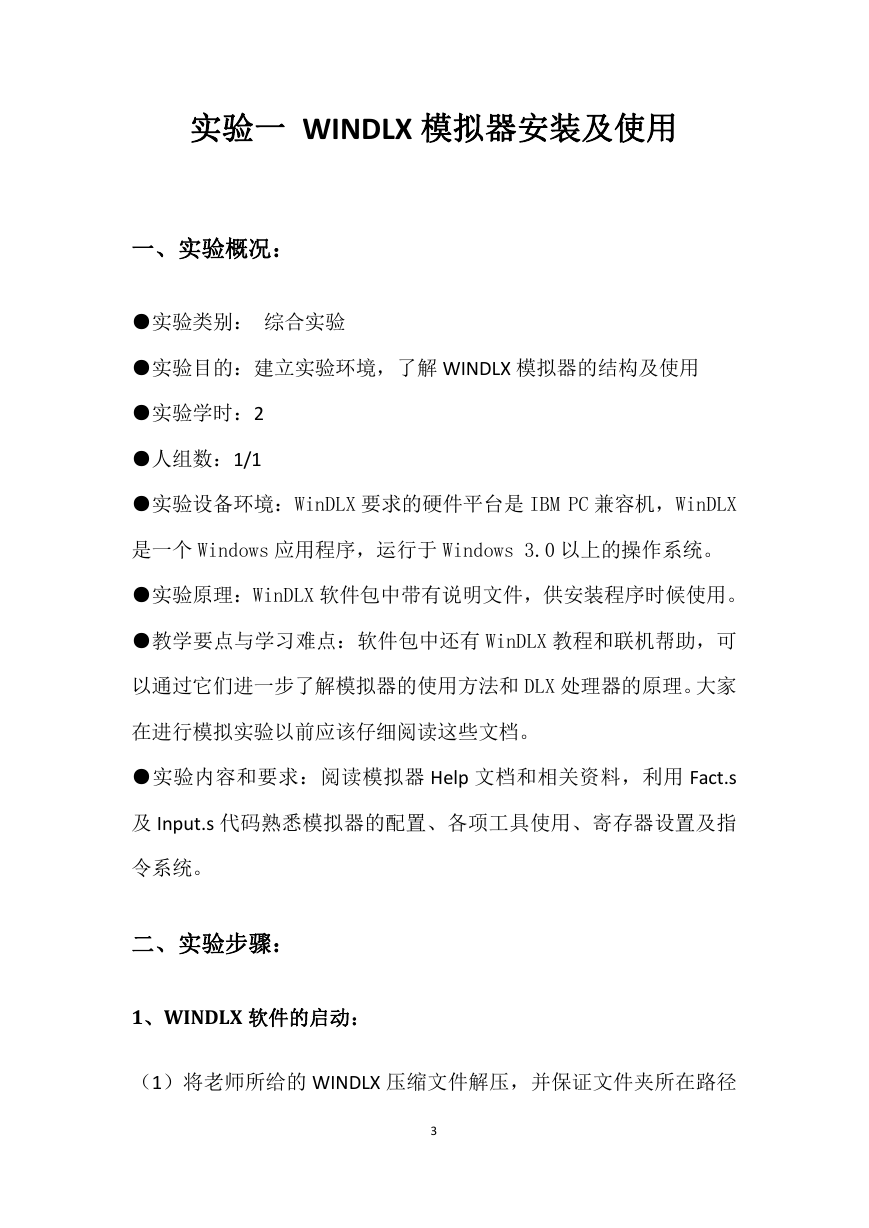

    实验一 WINDLX 模拟器安装及使用 一、实验概况： ●实验类别： 综合实验 ●实验目的：建立实验环境，了解 WINDLX 模拟器的结构及使用 ●实验学时：2 ●人组数：1/1 ●实验设备环境：WinDLX 要求的硬件平台是 IBM PC 兼容机，WinDLX 是一个 Windows 应用程序，运行于 Windows 3.0 以上的操作系统。 ●实验原理：WinDLX 软件包中带有说明文件，供安装程序时候使用。 ●教学要点与学习难点：软件包中还有 WinDLX 教程和联机帮助，可 以通过它们进一步了解模拟器的使用方法和 DLX 处理器的原理。大家 在进行模拟实验以前应该仔细阅读这些文档。 ●实验内容和要求：阅读模拟器 Help 文档和相关资料，利用 Fact.s 及 Input.s 代码熟悉模拟器的配置、各项工具使用、寄存器设置及指 令系统。 二、实验步骤： 1、WINDLX 软件的启动： （1）将老师所给的 WINDLX 压缩文件解压，并保证文件夹所在路径 3

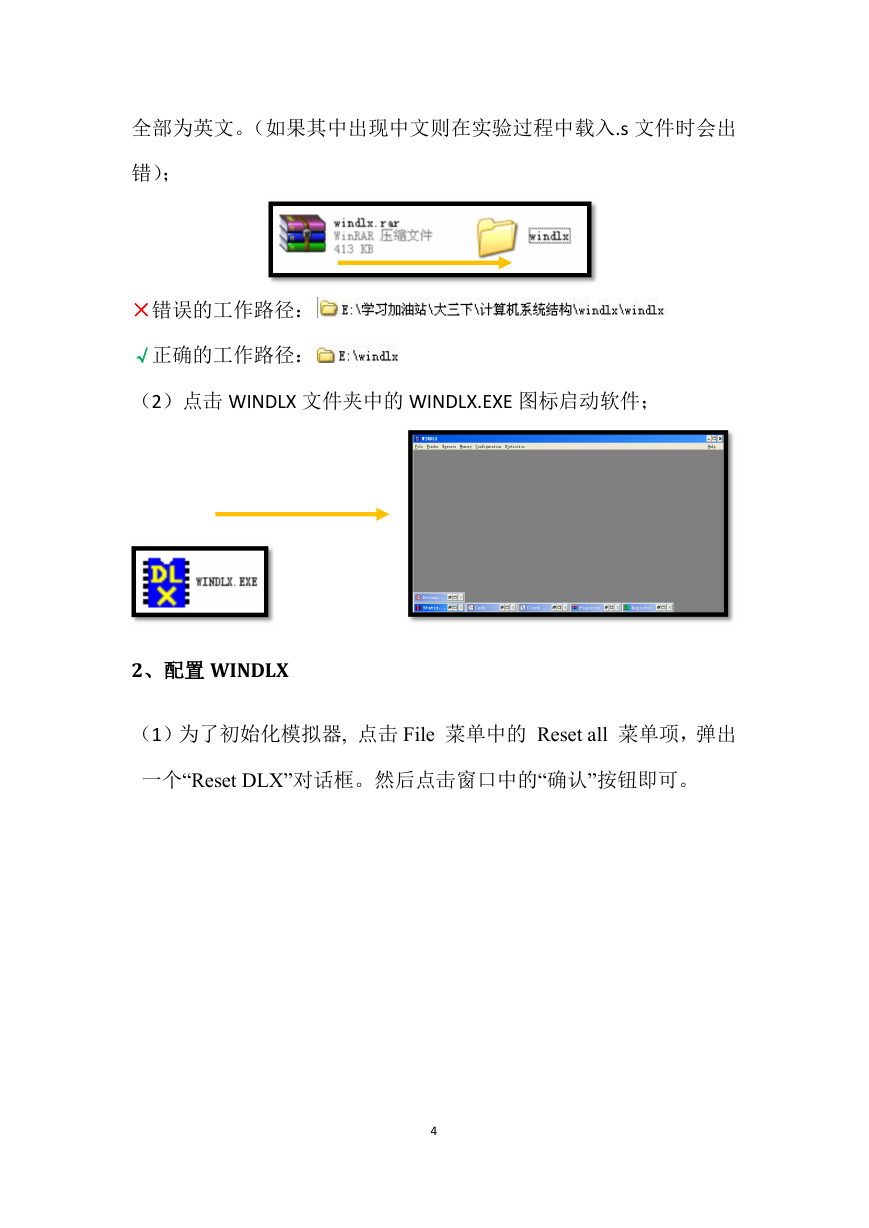

    全部为英文。（如果其中出现中文则在实验过程中载入.s 文件时会出 错）； ×错误的工作路径： √正确的工作路径： （2）点击 WINDLX 文件夹中的 WINDLX.EXE 图标启动软件； 2、配置 WINDLX （1）为了初始化模拟器, 点击 File 菜单中的 Reset all 菜单项，弹出 一个“Reset DLX”对话框。然后点击窗口中的“确认”按钮即可。 4

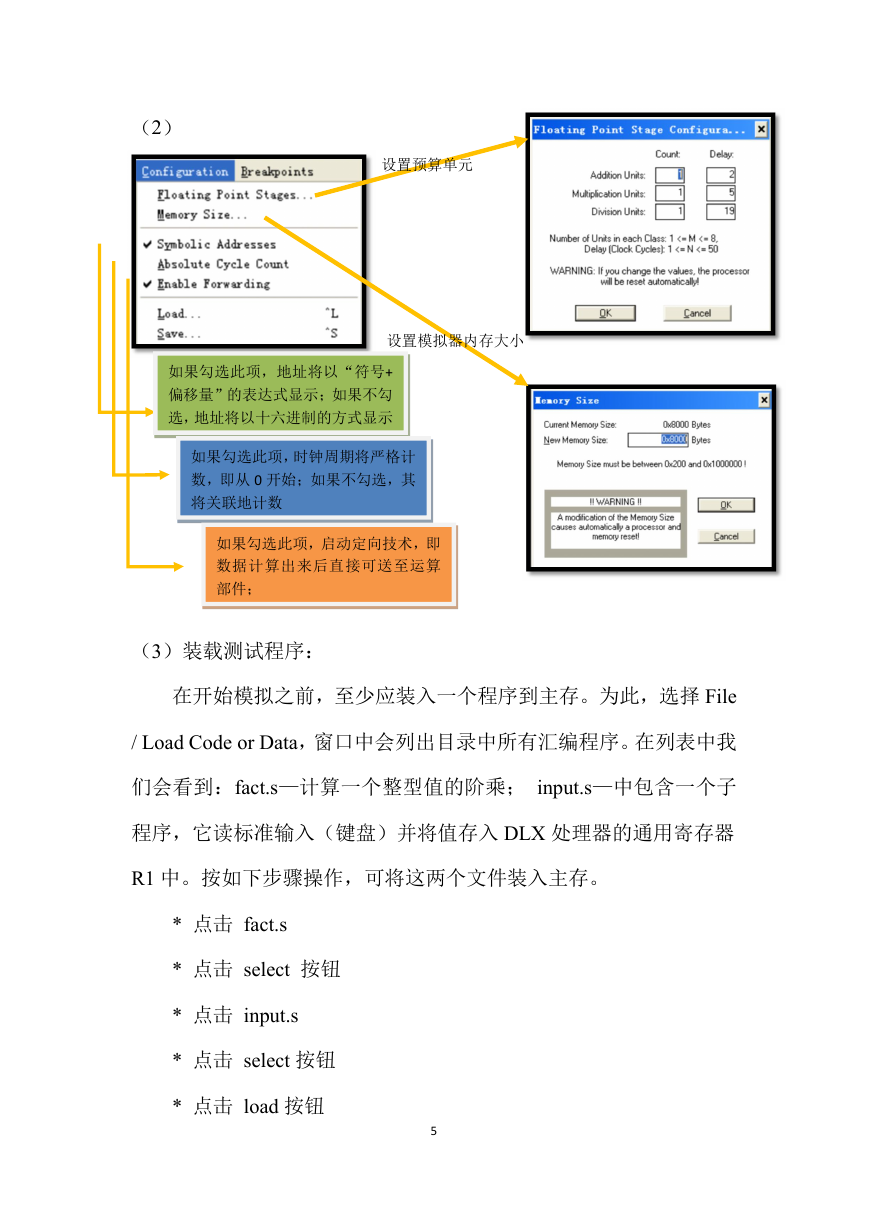

    （2） 设置预算单元 设置模拟器内存大小 如果勾选此项，地址将以“符号+ 偏移量”的表达式显示；如果不勾 选，地址将以十六进制的方式显示 如果勾选此项，时钟周期将严格计 数，即从 0 开始；如果不勾选，其 将关联地计数 如果勾选此项，启动定向技术，即 数据计算出来后直接可送至运算 部件； （3）装载测试程序： 在开始模拟之前，至少应装入一个程序到主存。为此，选择 File / Load Code or Data，窗口中会列出目录中所有汇编程序。在列表中我 们会看到：fact.s—计算一个整型值的阶乘； input.s—中包含一个子 程序，它读标准输入（键盘）并将值存入 DLX 处理器的通用寄存器 R1 中。按如下步骤操作，可将这两个文件装入主存。 * 点击 fact.s * 点击 select 按钮 * 点击 input.s * 点击 select 按钮 * 点击 load 按钮 5

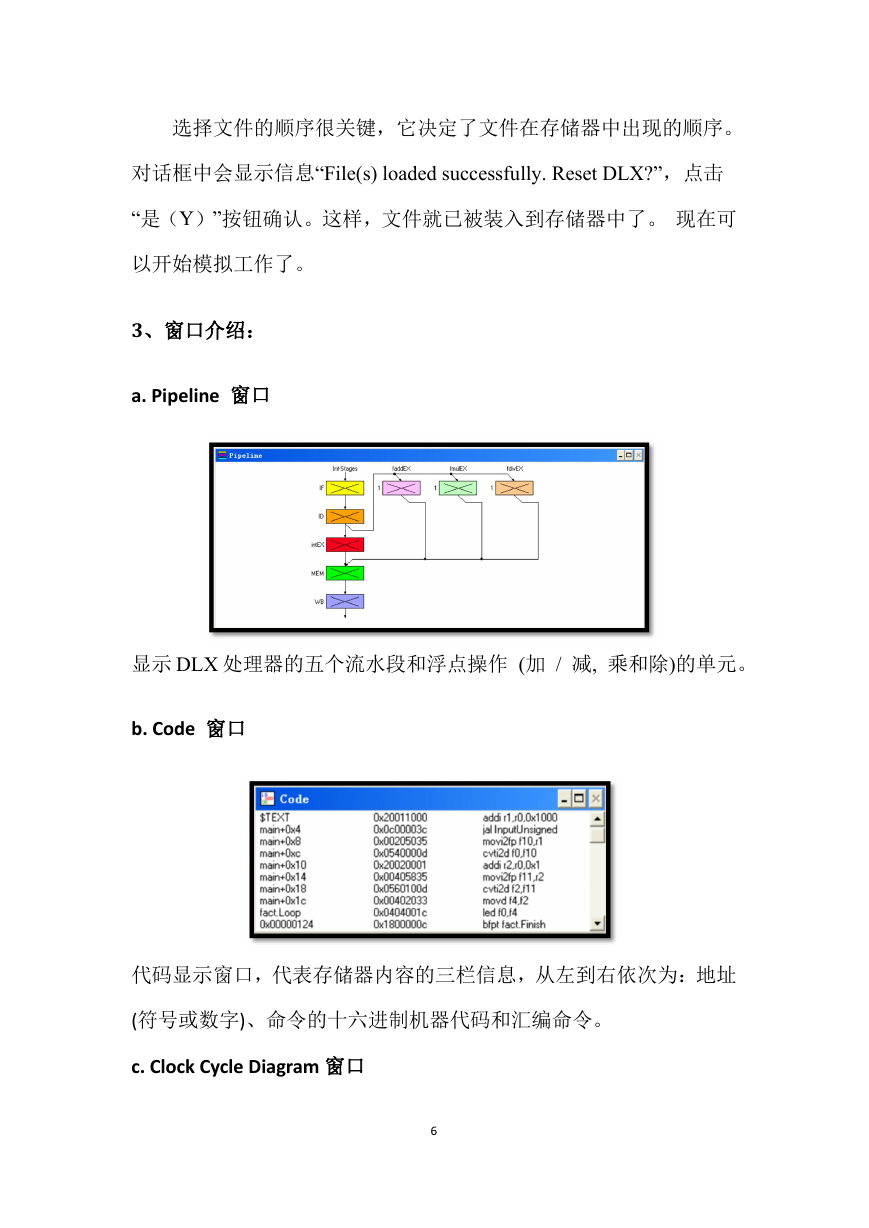

    选择文件的顺序很关键，它决定了文件在存储器中出现的顺序。 对话框中会显示信息“File(s) loaded successfully. Reset DLX?”，点击 “是（Y）”按钮确认。这样，文件就已被装入到存储器中了。 现在可 以开始模拟工作了。 3、窗口介绍： a. Pipeline 窗口 显示 DLX 处理器的五个流水段和浮点操作 (加 / 减, 乘和除)的单元。 b. Code 窗口 代码显示窗口，代表存储器内容的三栏信息，从左到右依次为：地址 (符号或数字)、命令的十六进制机器代码和汇编命令。 c. Clock Cycle Diagram 窗口 6

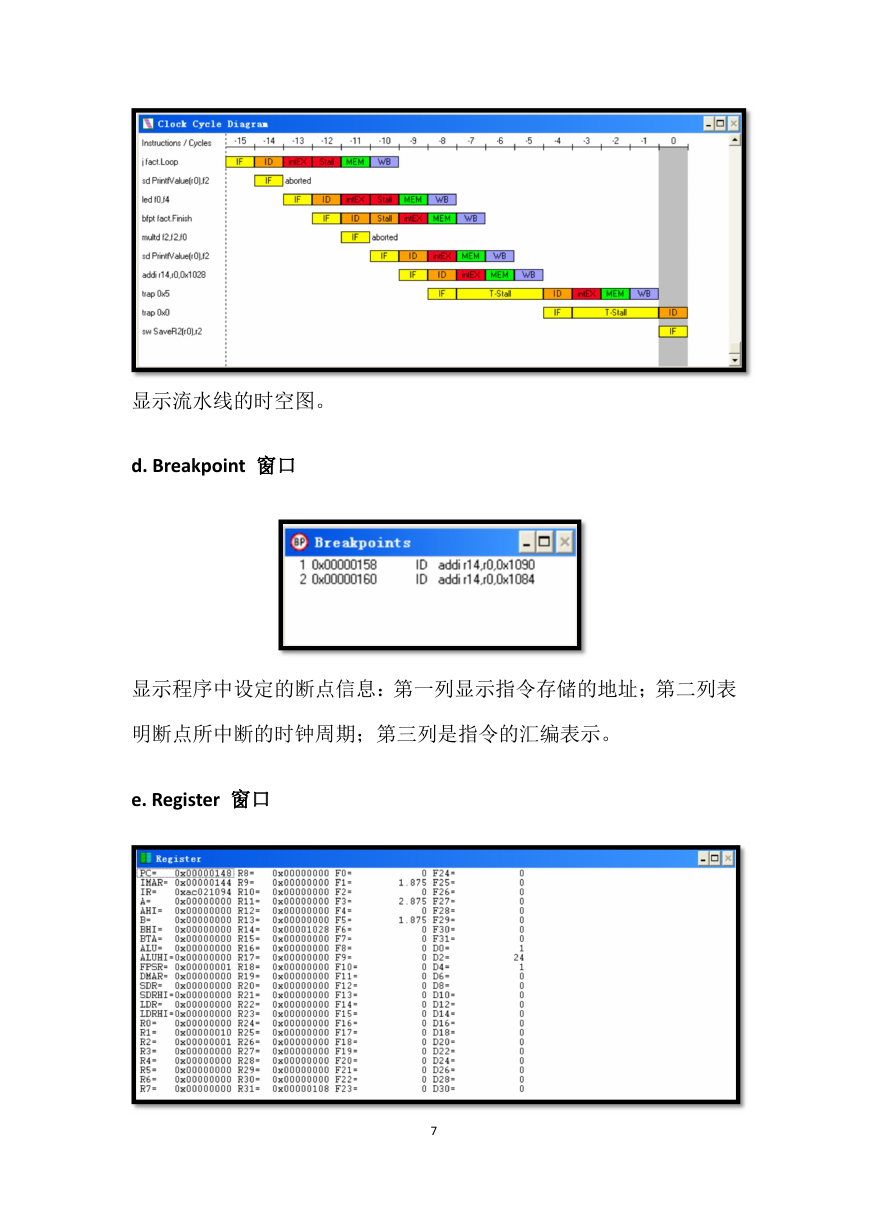

    显示流水线的时空图。 d. Breakpoint 窗口 显示程序中设定的断点信息：第一列显示指令存储的地址；第二列表 明断点所中断的时钟周期；第三列是指令的汇编表示。 e. Register 窗口 7

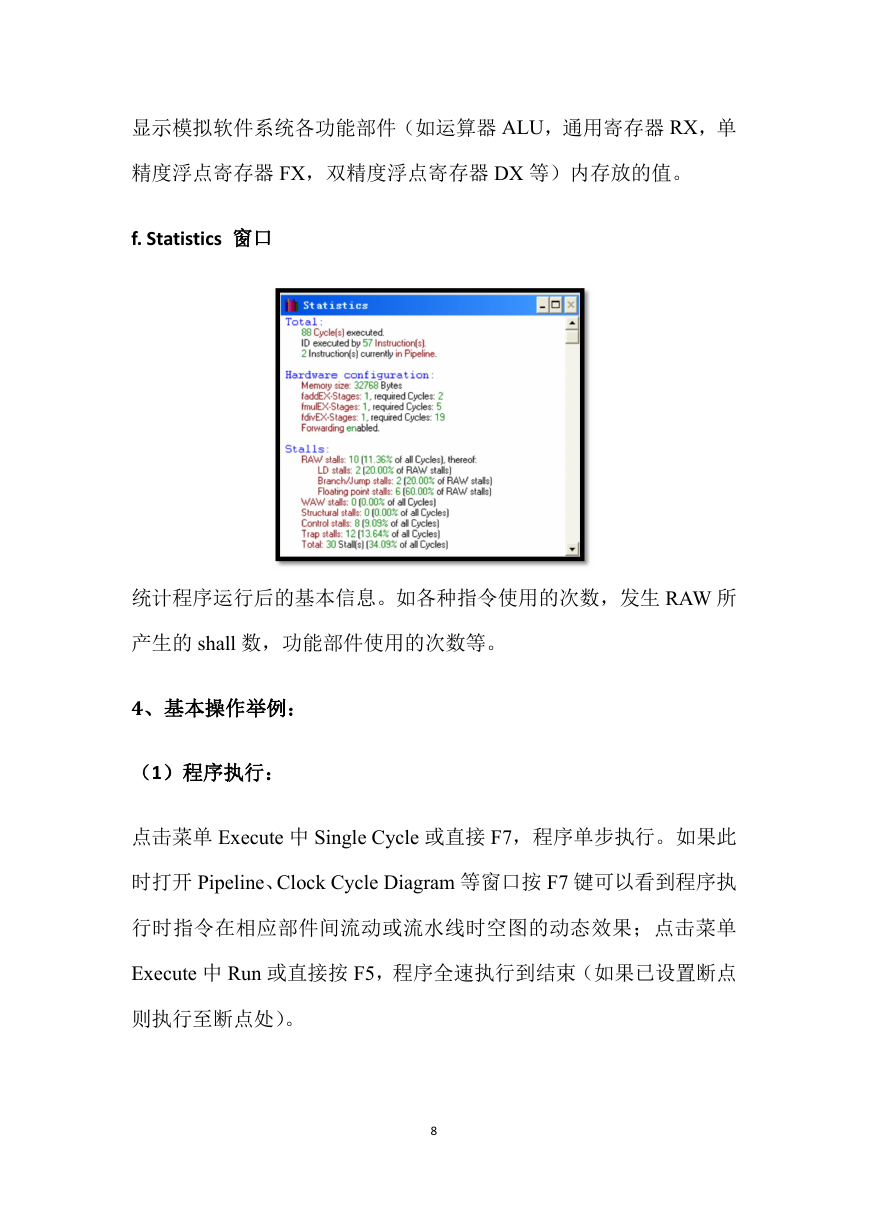

    显示模拟软件系统各功能部件（如运算器 ALU，通用寄存器 RX，单 精度浮点寄存器 FX，双精度浮点寄存器 DX 等）内存放的值。 f. Statistics 窗口 统计程序运行后的基本信息。如各种指令使用的次数，发生 RAW 所 产生的 shall 数，功能部件使用的次数等。 4、基本操作举例： （1）程序执行： 点击菜单 Execute 中 Single Cycle 或直接 F7，程序单步执行。如果此 时打开 Pipeline、Clock Cycle Diagram 等窗口按 F7 键可以看到程序执 行时指令在相应部件间流动或流水线时空图的动态效果；点击菜单 Execute 中 Run 或直接按 F5，程序全速执行到结束（如果已设置断点 则执行至断点处）。 8
