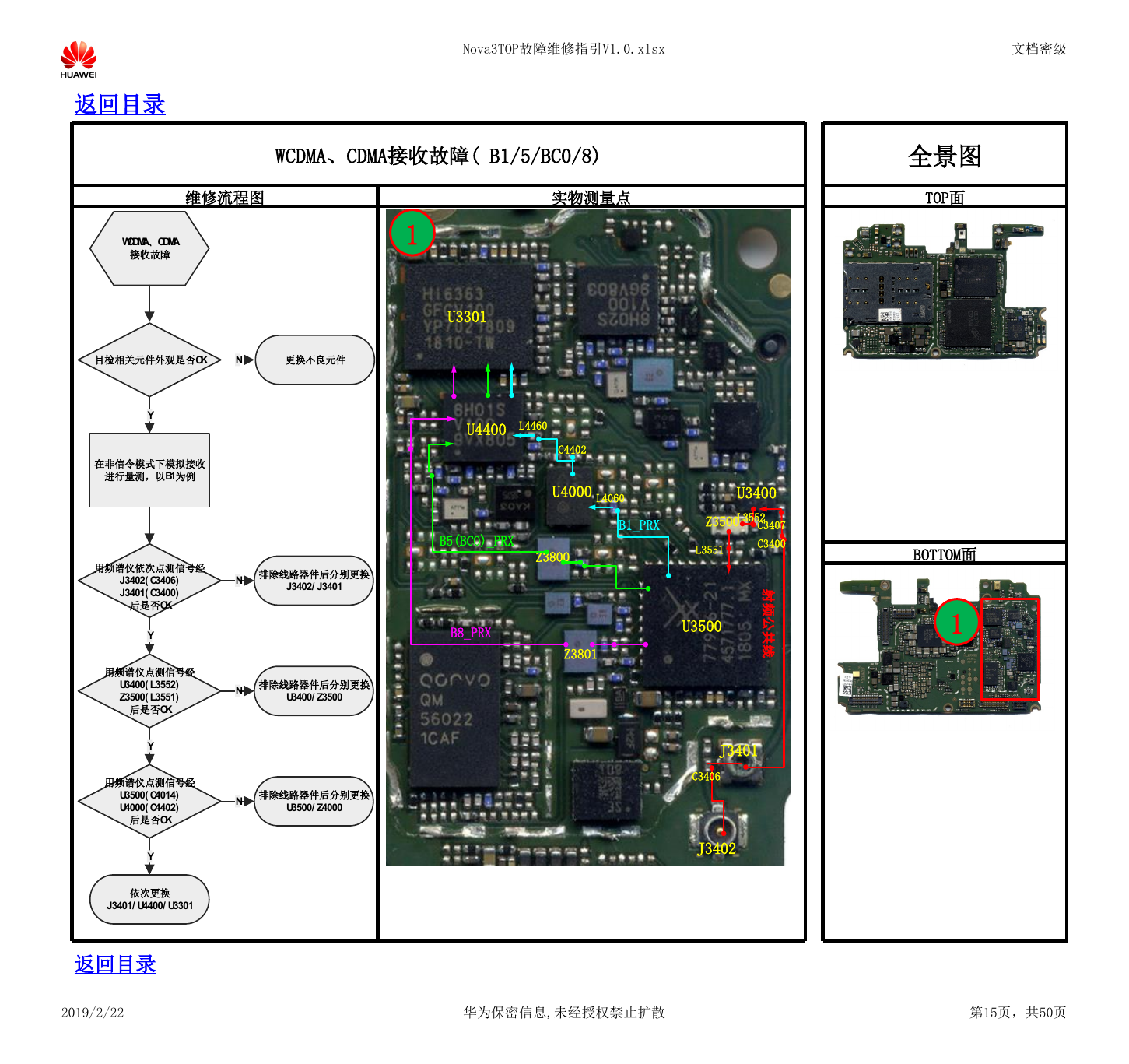

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 WCDMA、CDMA接收故障( B1/5/BC0/8) 维修流程图 实物测量点 全景图 TOP面 1 U3301 U4400 L4460 C4402 U4000 L4060 U3400 B1_PRX Z3500 L3552 C3407 B5(BCO)_PRX Z3800 L3551 C3400 BOTTOM面 B8_PRX Z3801 U3500 射 频 公 共 线 J3401 C3406 J3402 1 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第15页，共50页 WCDMA、CDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B1为例用频谱仪依次点测信号经J3402(C3406)J3401(C3400)后是否OKYY排除线路器件后分别更换J3402/J3401N用频谱仪点测信号经U3400(L3552)Z3500(L3551)后是否OKY排除线路器件后分别更换U3400/Z3500N用频谱仪点测信号经U3500(C4014)U4000(C4402)后是否OK排除线路器件后分别更换U3500/Z4000N依次更换J3401/U4400/U3301Y
