    编号 深圳职业技术学院 毕 业 论 文 课题名称: 基于 AVR 单片机的信号发生器 学生姓名 李钊文 学 专 班 号 业 级 03172816 电子信息工程 03 音视频 指导教师 宋 荣 20007 年 5 月 20 号

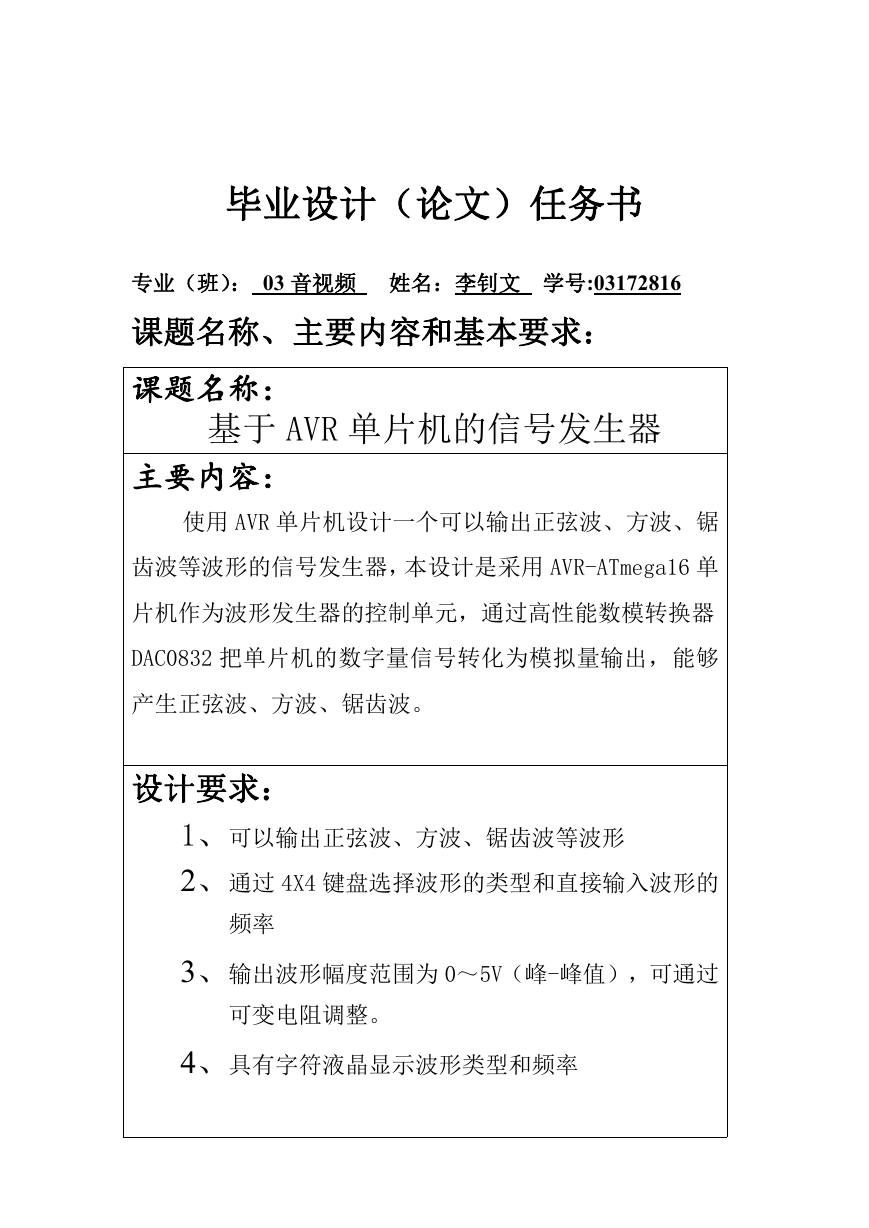

    毕业设计（论文）任务书 专业（班）： 03 音视频 姓名：李钊文 学号:03172816 课题名称、主要内容和基本要求： 课题名称： 基于 AVR 单片机的信号发生器 主要内容： 使用 AVR 单片机设计一个可以输出正弦波、方波、锯 齿波等波形的信号发生器，本设计是采用 AVR-ATmega16 单 片机作为波形发生器的控制单元，通过高性能数模转换器 DAC0832 把单片机的数字量信号转化为模拟量输出，能够 产生正弦波、方波、锯齿波。 设计要求： 1、可以输出正弦波、方波、锯齿波等波形 2、通过 4X4 键盘选择波形的类型和直接输入波形的 频率 3、输出波形幅度范围为 0～5V（峰-峰值），可通过 可变电阻调整。 4、具有字符液晶显示波形类型和频率
    进度安排： 周次 工作内容 执行情况 上学期 搜集资料、方案构思、选定 题目、明确题目要求、开题 报告 第 1-5 周 设计绘制电路原理图和程 序框图 第 6-7 周 硬件设计与程序编制 第 8-9 周 软硬件调试与软硬件完善 第 10-11 周 系统硬软件联合调试 第 12-13 周 撰写设计报告（论文） 第 14-15 周 答辩，演示制作成品、讲解 设计思路、回答提问。
    指导教师评语： 指导教师签名：
    评阅教师评语： 评阅教师签名：
    毕业设计（论文）成绩： 答辩委员会主任签名：

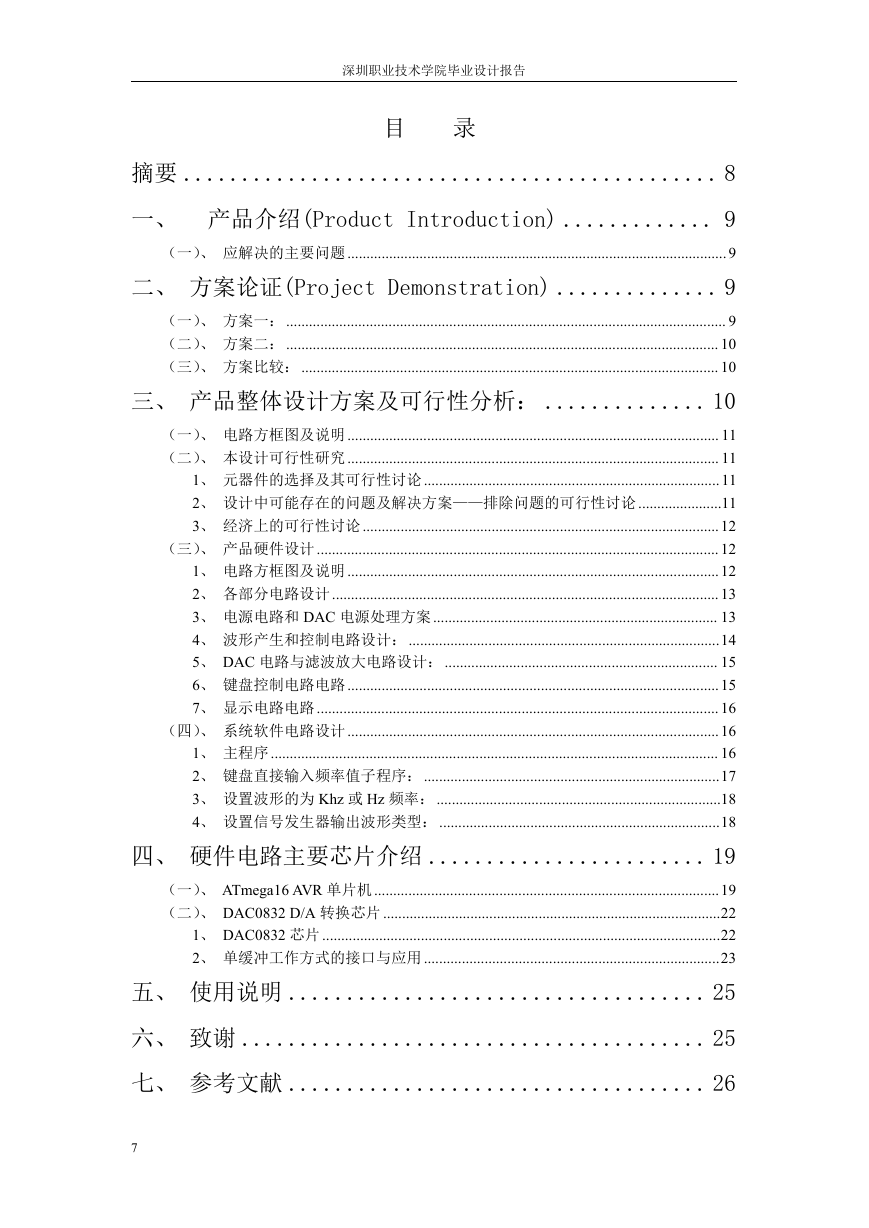

    深圳职业技术学院毕业设计报告 目 录 摘要 .............................................. 8 一、 产品介绍(Product Introduction) ............. 9 （一）、 应解决的主要问题 .................................................................................................... 9 二、 方案论证(Project Demonstration) .............. 9 （一）、 方案一： .................................................................................................................... 9 （二）、 方案二： .................................................................................................................. 10 （三）、 方案比较：.............................................................................................................. 10 三、 产品整体设计方案及可行性分析： .............. 10 （一）、 电路方框图及说明 .................................................................................................. 11 （二）、 本设计可行性研究 .................................................................................................. 11 1、 元器件的选择及其可行性讨论.............................................................................. 11 2、 设计中可能存在的问题及解决方案——排除问题的可行性讨论 ......................11 3、 经济上的可行性讨论..............................................................................................12 （三）、 产品硬件设计 .......................................................................................................... 12 1、 电路方框图及说明 ..................................................................................................12 2、 各部分电路设计...................................................................................................... 13 3、 电源电路和 DAC 电源处理方案........................................................................... 13 4、 波形产生和控制电路设计： ..................................................................................14 5、 DAC 电路与滤波放大电路设计： ........................................................................ 15 6、 键盘控制电路电路 ..................................................................................................15 7、 显示电路电路 .......................................................................................................... 16 （四）、 系统软件电路设计 ..................................................................................................16 1、 主程序...................................................................................................................... 16 2、 键盘直接输入频率值子程序：..............................................................................17 3、 设置波形的为 Khz 或 Hz 频率： ...........................................................................18 4、 设置信号发生器输出波形类型： ..........................................................................18 四、 硬件电路主要芯片介绍 ........................ 19 （一）、 ATmega16 AVR 单片机...........................................................................................19 （二）、 DAC0832 D/A 转换芯片 .........................................................................................22 1、 DAC0832 芯片 .........................................................................................................22 2、 单缓冲工作方式的接口与应用..............................................................................23 五、 使用说明 .................................... 25 六、 致谢 ........................................ 25 七、 参考文献 .................................... 26 7
    深圳职业技术学院毕业设计报告 摘要 本设计能够产生正弦波、方波、锯齿波等波形，本设计是采用 AVR-ATmega16 单片机作为波形发生器的控制单元，通过高性能数模转换器 DAC0832 把单片机 的数字量信号转化为模拟量输出，能够产生正弦波、方波、锯齿波。它的核心 是 AVR-ATmega16 可编程高速单片机，其基于应用 C 语言进行编程的特点，因 此其编辑速度，程序的可读性及程序的编辑难度都远优与其他单片机，而且它 的每个管脚的可操作性都很强，易于对其进行控制。信号输出部分采用低损耗 电流反馈型宽带运放作电压放大，很好地解决了带宽和带负载能力的要求。设 计带字符液晶显示和 4x4 矩阵键盘控制功能，操作简便，实现效果良好。 关键词：单片机、控制、信号发生器、高性能数摸转换器 This design can have profiles and so on sine wave, square-wave, saw-tooth wave.This design is uses the AVR-ATmega16 monolithic integrated circuit to take profile generator the control unit，Transforms through high performance d/a converter DAC0832 the monolithic integrated circuit digital quantity signal as the simulation quantity output, can have the sine wave, the square-wave, the saw-tooth wave. Its core is the AVR-ATmega16 programmable high speed monolithic integrated circuit, it based on carries on the programming using the C language the characteristic, therefore its edition speed, procedure readability and procedure edition difficulty all far superiorly with other monolithic integrated circuits, moreover its each base pin feasibility very is all strong, easy carries on the control to it。The signal output part uses the low loss current feedback wide band to transport puts makes the voltage amplification, has solved the band width and the belt load capacity request well.The design belt character liquid crystal display and the 4x4 matrix keyboard control function, the operation is simple, the realization effect is good。 Key word: The monolithic integrated circuit, the control, the signal generating device, the high performance number traces the switc. 8
