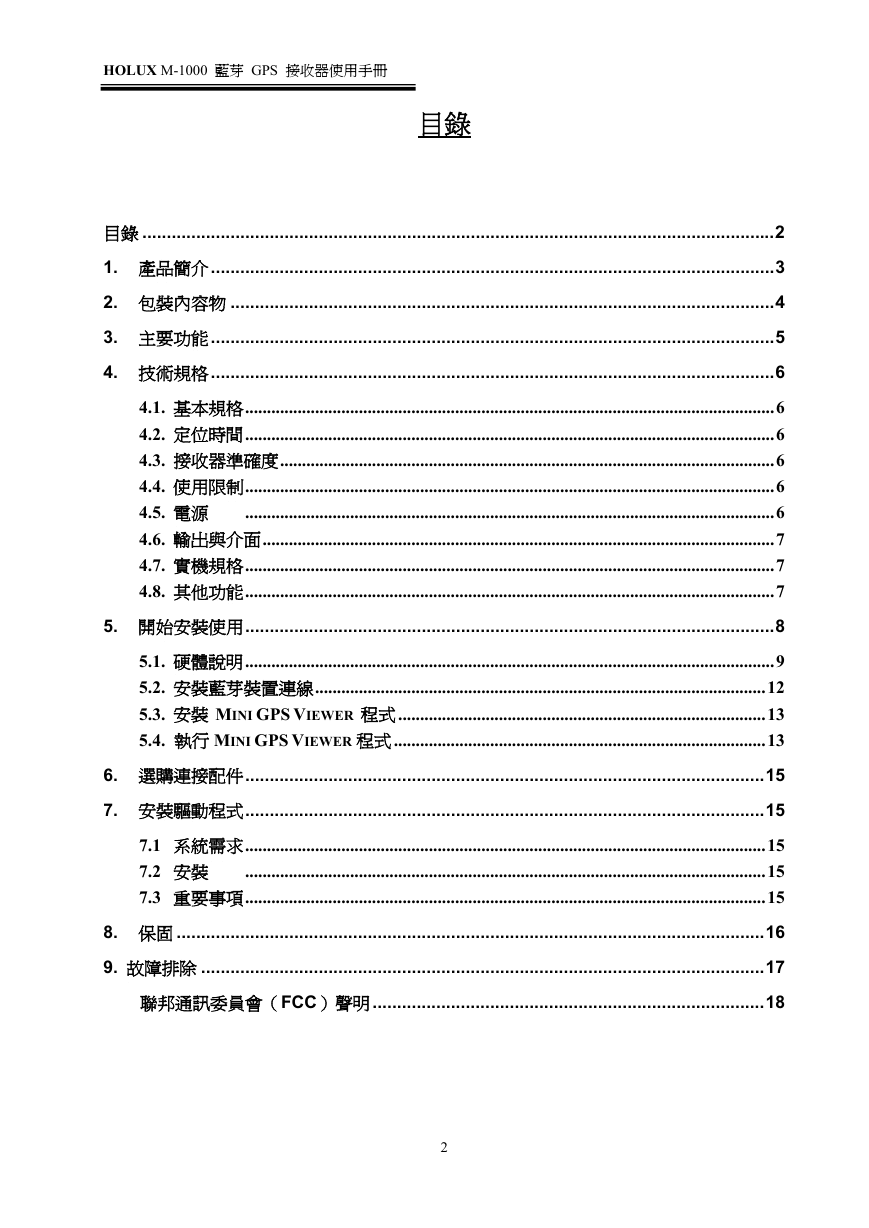

HOLUX M-1000 藍芽 GPS 接收器使用手冊目錄目錄 .................................................................................................................................2 1. 產品簡介...................................................................................................................3 2. 包裝內容物 ...............................................................................................................4 3. 主要功能...................................................................................................................5 4. 技術規格...................................................................................................................6 4.1. 基本規格.........................................................................................................................6 4.2. 定位時間.........................................................................................................................6 4.3. 接收器準確度.................................................................................................................6 4.4. 使用限制.........................................................................................................................6 4.5. 電源 .........................................................................................................................6 4.6. 輸出與介面.....................................................................................................................7 4.7. 實機規格.........................................................................................................................7 4.8. 其他功能.........................................................................................................................7 5. 開始安裝使用............................................................................................................8 5.1. 硬體說明.........................................................................................................................9 5.2. 安裝藍芽裝置連線.......................................................................................................12 5.3. 安裝 MINI GPS VIEWER 程式 ....................................................................................13 5.4. 執行 MINI GPS VIEWER 程式 .....................................................................................13 6. 選購連接配件..........................................................................................................15 7. 安裝驅動程式..........................................................................................................15 7.1 系統需求.......................................................................................................................15 7.2 安裝 .......................................................................................................................15 7.3 重要事項.......................................................................................................................15 8. 保固 ........................................................................................................................16 9. 故障排除 ...................................................................................................................17 聯邦通訊委員會（FCC）聲明................................................................................18 2

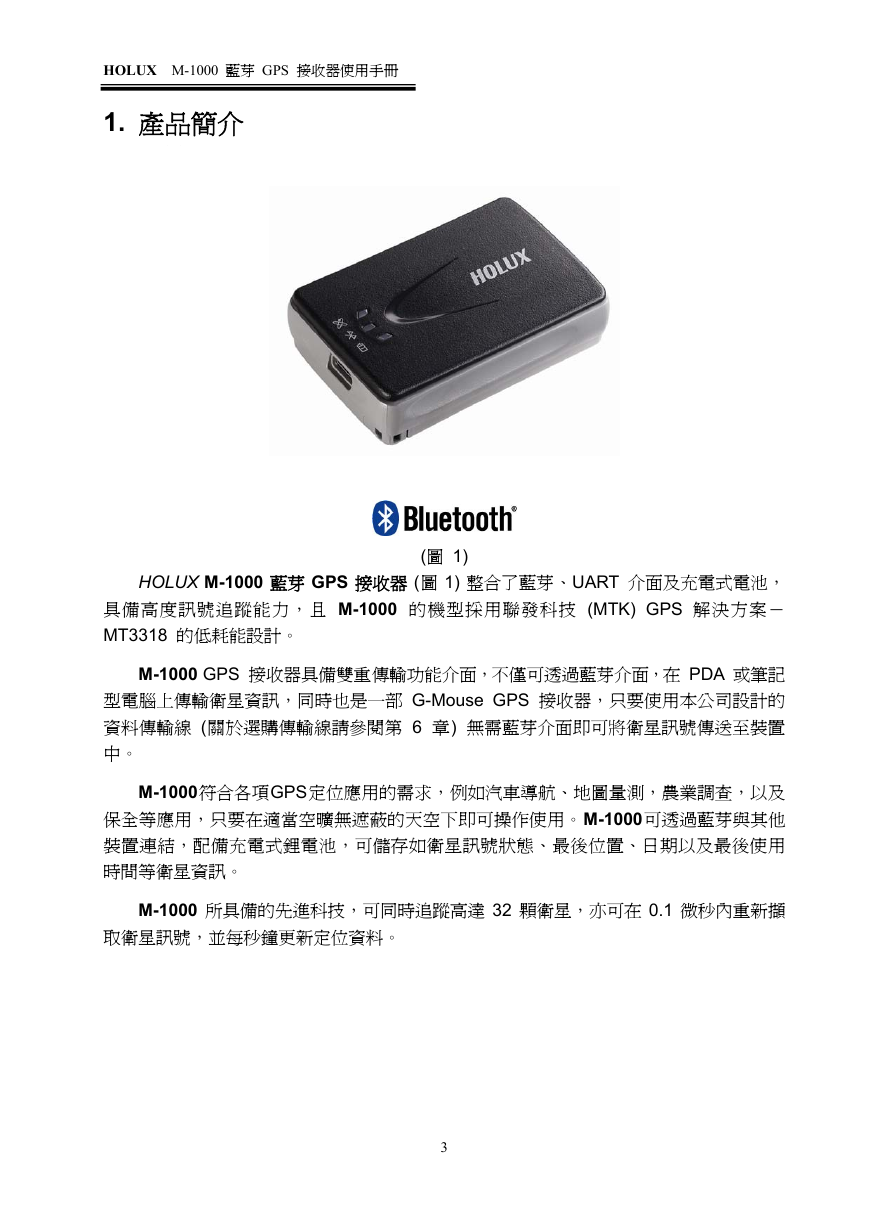

HOLUX M-1000 藍芽 GPS 接收器使用手冊 1. 產品簡介 HOLUX M-1000 接收器圖整合了藍芽、UART 介面及充電式電池，具備高度訊號追蹤能力，且 M-1000 的機型採用聯發科技 (MTK) GPS 解決方案－ MT3318 的低耗能設計。 GPS 藍芽 (圖 1) 1) ( M-1000 GPS 接收器具備雙重傳輸功能介面，不僅可透過藍芽介面，在 PDA 或筆記型電腦上傳輸衛星資訊，同時也是一部 G-Mouse GPS 接收器，只要使用本公司設計的資料傳輸線 ( 關於選購傳輸線請參閱第章無需藍芽介面即可將衛星訊號傳送至裝置中。 6 ) M-1000 GPS 符合各項定位應用的需求，例如汽車導航、地圖量測，農業調查，以及保全等應用，只要在適當空曠無遮蔽的天空下即可操作使用。M-1000可透過藍芽與其他裝置連結，配備充電式鋰電池，可儲存如衛星訊號狀態、最後位置、日期以及最後使用時間等衛星資訊。 M-1000 所具備的先進科技，可同時追蹤高達顆衛星，亦可在 32 0.1 微秒內重新擷取衛星訊號，並每秒鐘更新定位資料。 3

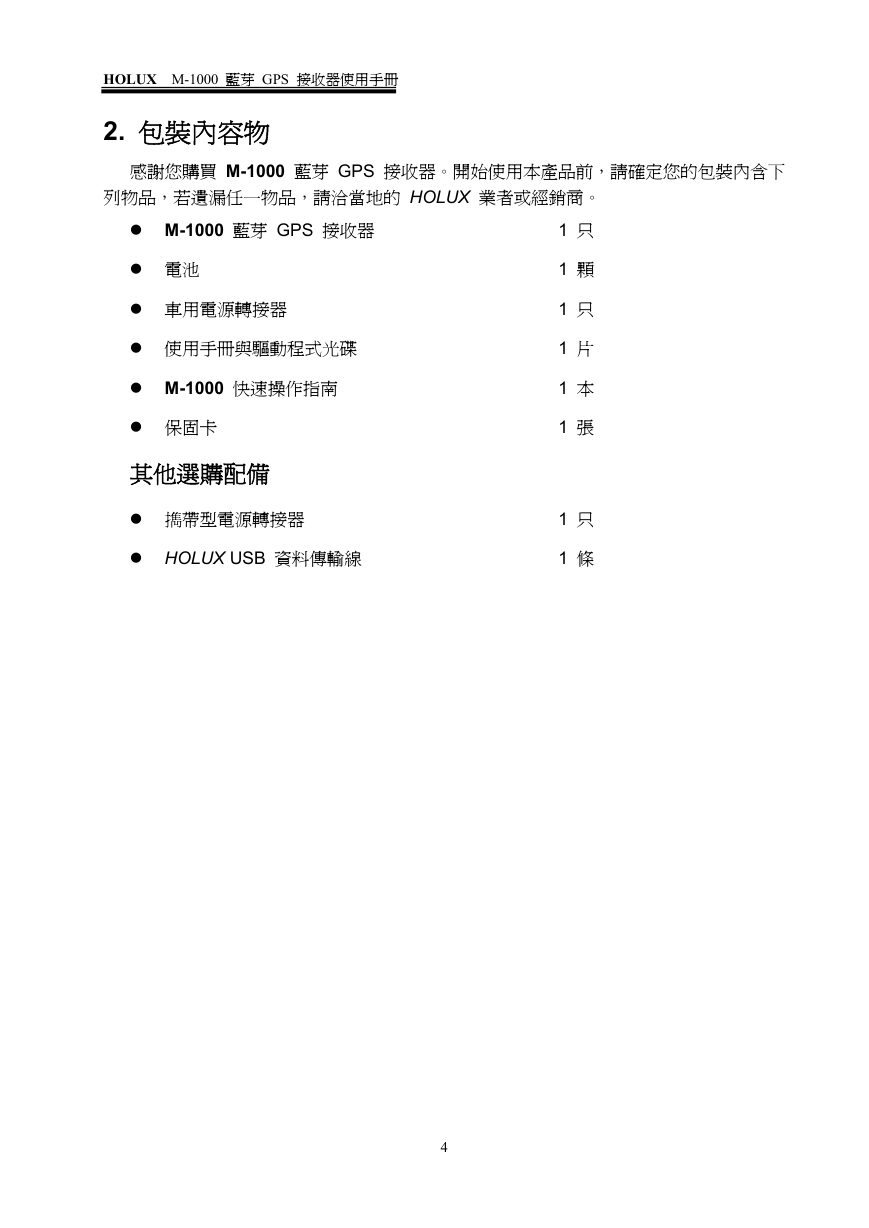

HOLUX M-1000 藍芽 GPS 接收器使用手冊 2. 包裝內容物感謝您購買 M-1000 藍芽 GPS 接收器。開始使用本產品前，請確定您的包裝內含下列物品，若遺漏任一物品，請洽當地的 HOLUX 業者或經銷商。 1 只 M-1000 藍芽 GPS 接收器電池車用電源轉接器使用手冊與驅動程式光碟 M-1000 快速操作指南保固卡其他選購配備擕帶型電源轉接器 HOLUX USB 資料傳輸線 1 顆 1 只 1 片 1 本 1 張 1 只 1 條 4

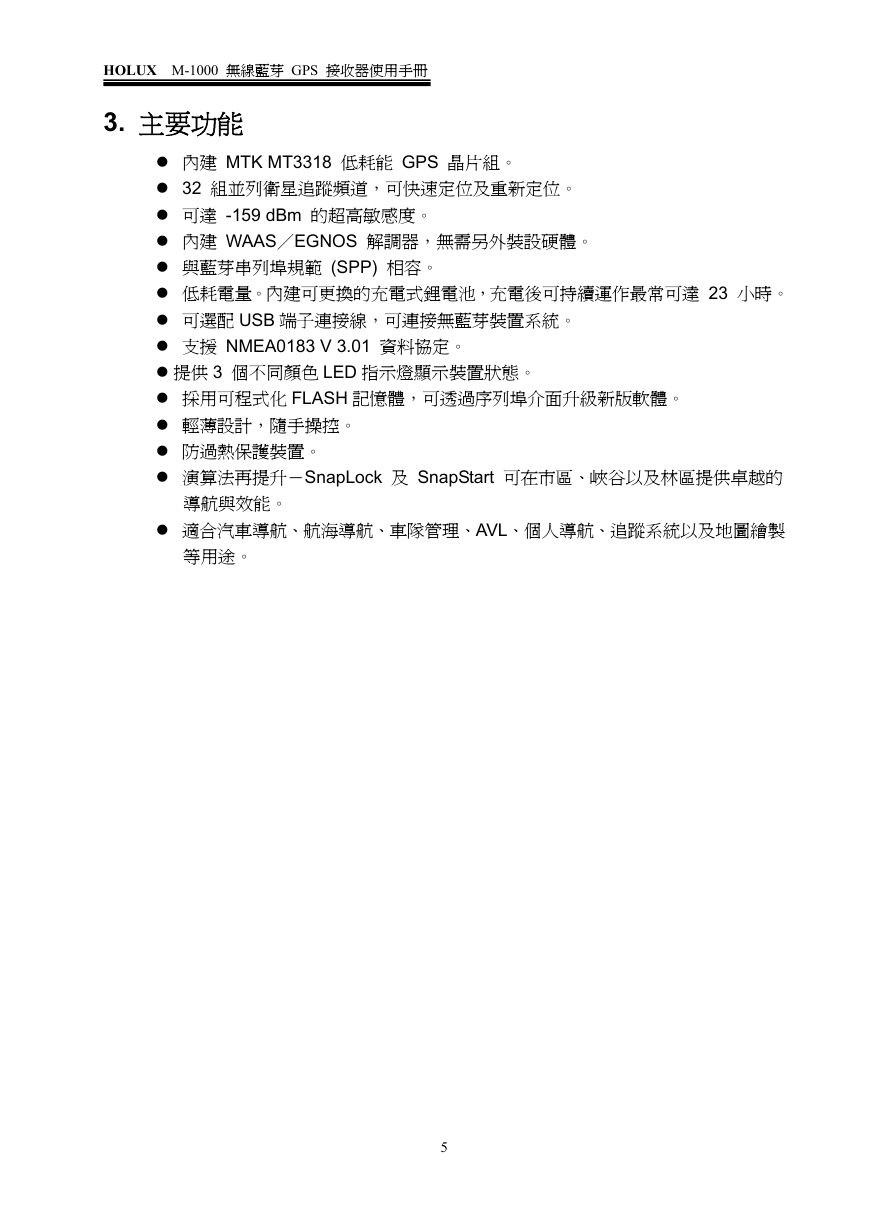

HOLUX M-1000 無線藍芽 GPS 接收器使用手冊 3. 主要功能內建 MTK MT3318 低耗能 GPS 晶片組。 32 組並列衛星追蹤頻道，可快速定位及重新定位。可達 -159 dBm 的超高敏感度。內建 WAAS／EGNOS 解調器，無需另外裝設硬體。與藍芽串列埠規範 (SPP) 相容。低耗電量。內建可更換的充電式鋰電池，充電後可持續運作最常可達 23 小時。可選配 USB 端子連接線，可連接無藍芽裝置系統。支援 NMEA0183 V 3.01 資料協定。提供 3 個不同顏色 LED 指示燈顯示裝置狀態。採用可程式化 FLASH 記憶體，可透過序列埠介面升級新版軟體。輕薄設計，隨手操控。防過熱保護裝置。演算法再提升－SnapLock 及 SnapStart 可在市區、峽谷以及林區提供卓越的導航與效能。適合汽車導航、航海導航、車隊管理、AVL、個人導航、追蹤系統以及地圖繪製等用途。 5

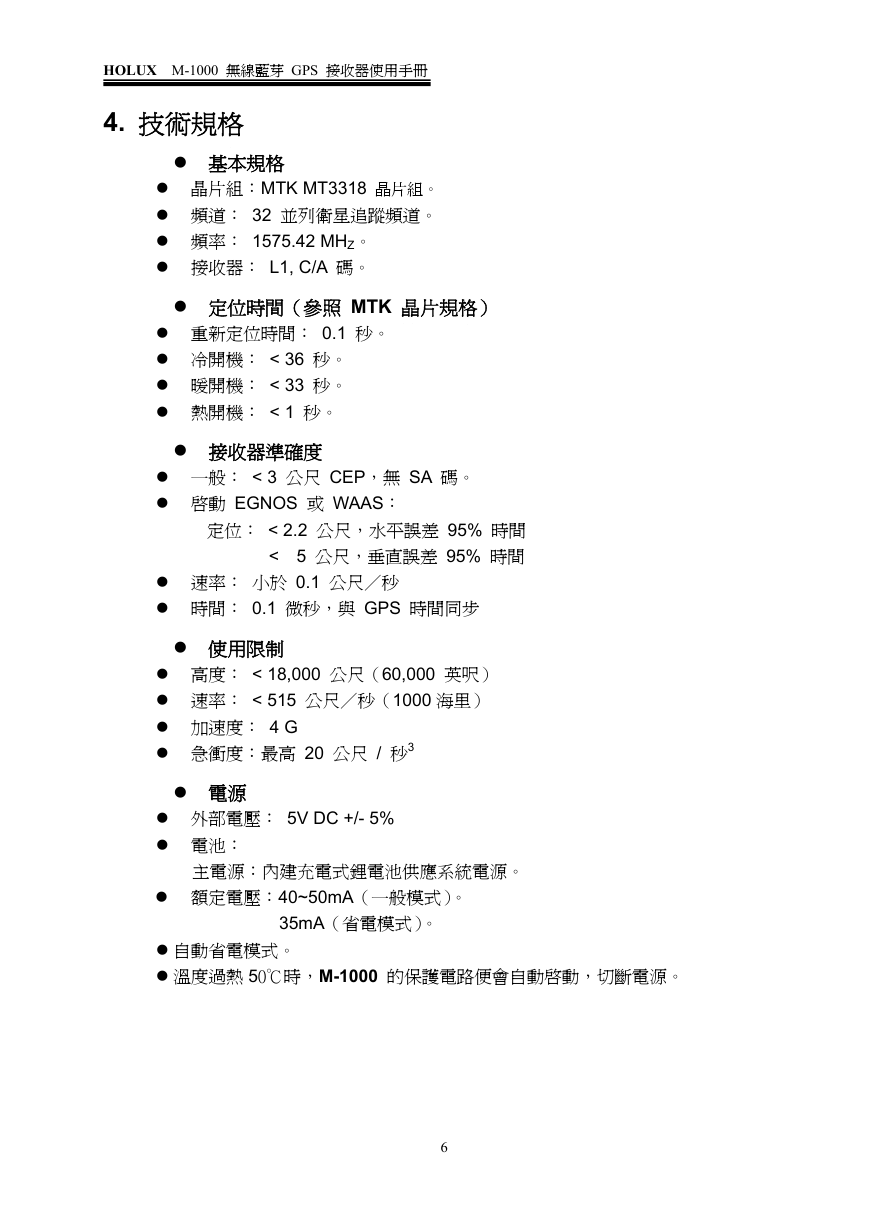

HOLUX M-1000 無線藍芽 GPS 接收器使用手冊 4. 技術規格基本規格晶片組：MTK MT3318 晶片組。頻道： 32 並列衛星追蹤頻道。頻率： 1575.42 MHZ。接收器： L1, C/A 碼。定位時間（參照 MTK 晶片規格）重新定位時間： 0.1 秒。冷開機： < 36 秒。暖開機： < 33 秒。熱開機： < 1 秒。接收器準確度一般： < 3 公尺 CEP，無 SA 碼。啟動 EGNOS 或 WAAS：定位： < 2.2 公尺，水平誤差 95% 時間 < 5 公尺，垂直誤差 95% 時間速率：小於 0.1 公尺／秒時間： 0.1 微秒，與 GPS 時間同步使用限制高度： < 18,000 公尺（60,000 英呎）速率： < 515 公尺／秒（1000 海里）加速度： 4 G 急衝度：最高 20 公尺 / 秒3 電源外部電壓： 5V DC +/- 5% 電池：主電源：內建充電式鋰電池供應系統電源。額定電壓：40~50mA（一般模式）。 35mA（省電模式）。自動省電模式。溫度過熱 50℃時，M-1000 的保護電路便會自動啟動，切斷電源。 6

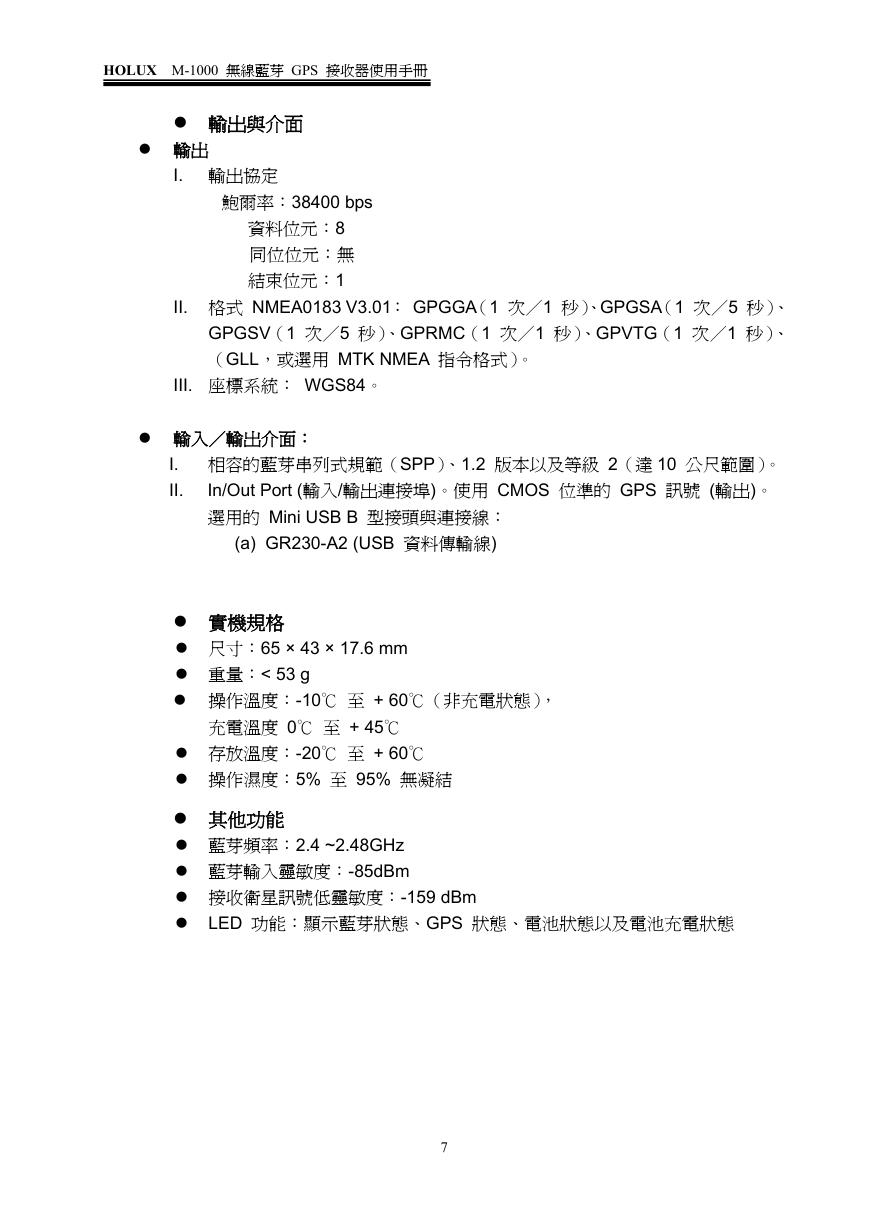

HOLUX M-1000 無線藍芽 GPS 接收器使用手冊輸出與介面輸出 I. 輸出協定鮑爾率：38400 bps 資料位元：8 同位位元：無結束位元：1 II. 格式 NMEA0183 V3.01： GPGGA（1 次／1 秒）、GPGSA（1 次／5 秒）、 GPGSV（1 次／5 秒）、GPRMC（1 次／1 秒）、GPVTG（1 次／1 秒）、（GLL，或選用 MTK NMEA 指令格式）。 III. 座標系統： WGS84。輸入／輸出介面： I. 相容的藍芽串列式規範（SPP）、1.2 版本以及等級 2（達 10 公尺範圍）。 In/Out Port (輸入/輸出連接埠)。使用 CMOS 位準的 GPS 訊號 (輸出)。 II. 選用的 Mini USB B 型接頭與連接線： (a) GR230-A2 (USB 資料傳輸線) 實機規格尺寸：65 × 43 × 17.6 mm 重量：< 53 g 操作溫度：-10℃ 至 + 60℃（非充電狀態），充電溫度 0℃ 至 + 45℃ 存放溫度：-20℃ 至 + 60℃ 操作濕度：5% 至 95% 無凝結其他功能藍芽頻率：2.4 ~2.48GHz 藍芽輸入靈敏度：-85dBm 接收衛星訊號低靈敏度：-159 dBm LED 功能：顯示藍芽狀態、GPS 狀態、電池狀態以及電池充電狀態 7

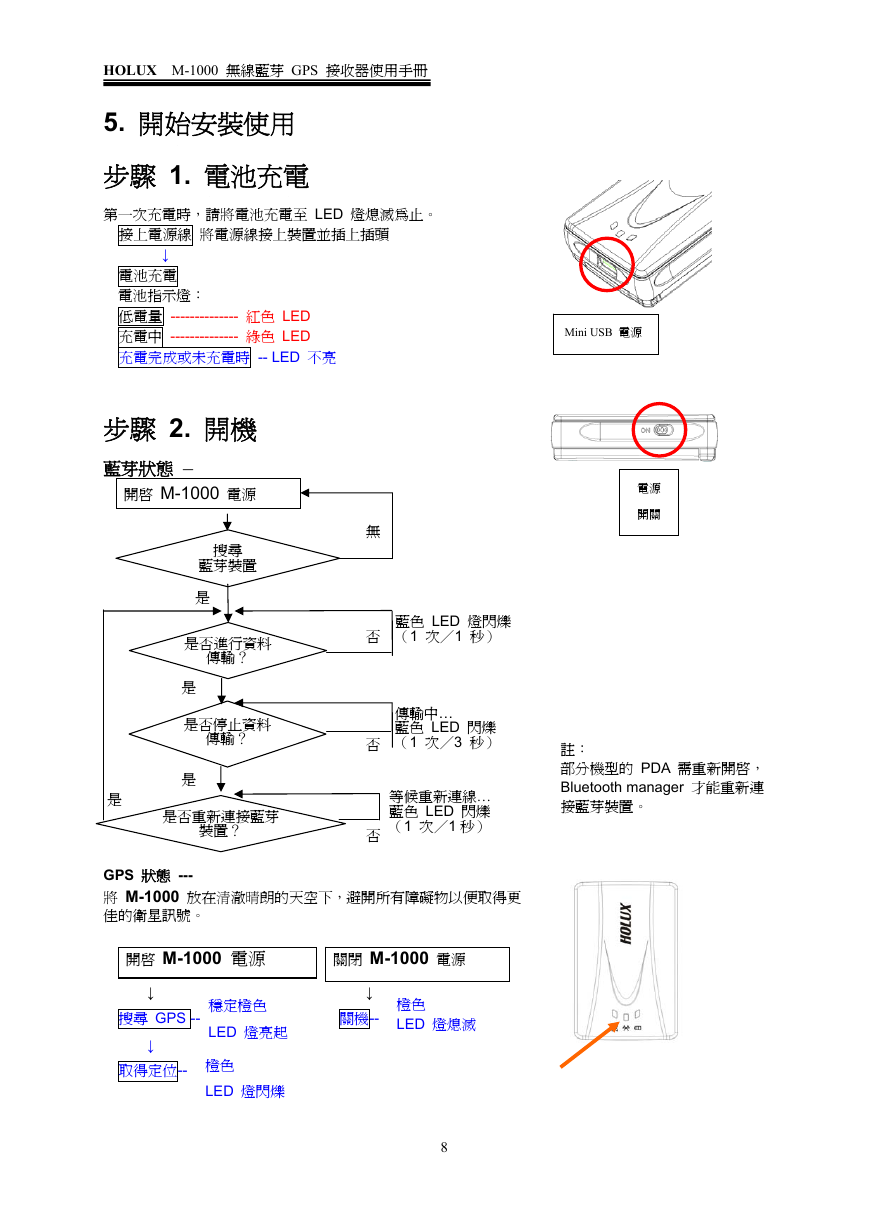

HOLUX M-1000 無線藍芽 GPS 接收器使用手冊 5. 開始安裝使用步驟 1. 電池充電第一次充電時，請將電池充電至 LED 燈熄滅為止。接上電源線將電源線接上裝置並插上插頭 ↓ 電池充電電池指示燈：低電量 -------------- 紅色 LED 充電中 -------------- 綠色 LED 充電完成或未充電時 -- LED 不亮 Mini USB 電源電源開關註：部分機型的 PDA 需重新開啟， Bluetooth manager 才能重新連接藍芽裝置。步驟 2. 開機藍芽狀態－開啟 M-1000 電源搜尋藍芽裝置是是否進行資料傳輸？是是否停止資料傳輸？是是是否重新連接藍芽裝置？無藍色 LED 燈閃爍（1 次／1 秒）否傳輸中… 藍色 LED 閃爍（1 次／3 秒）否等候重新連線… 藍色 LED 閃爍（1 次／1 秒）否 GPS 狀態 --- 將 M-1000 放在清澈晴朗的天空下，避開所有障礙物以便取得更佳的衛星訊號。關閉 M-1000 電源開啟 M-1000 電源 ↓ ↓ 搜尋 GPS -- 關機-- ↓ 取得定位-- 穩定橙色 LED 燈亮起橙色 LED 燈閃爍橙色 LED 燈熄滅 8
