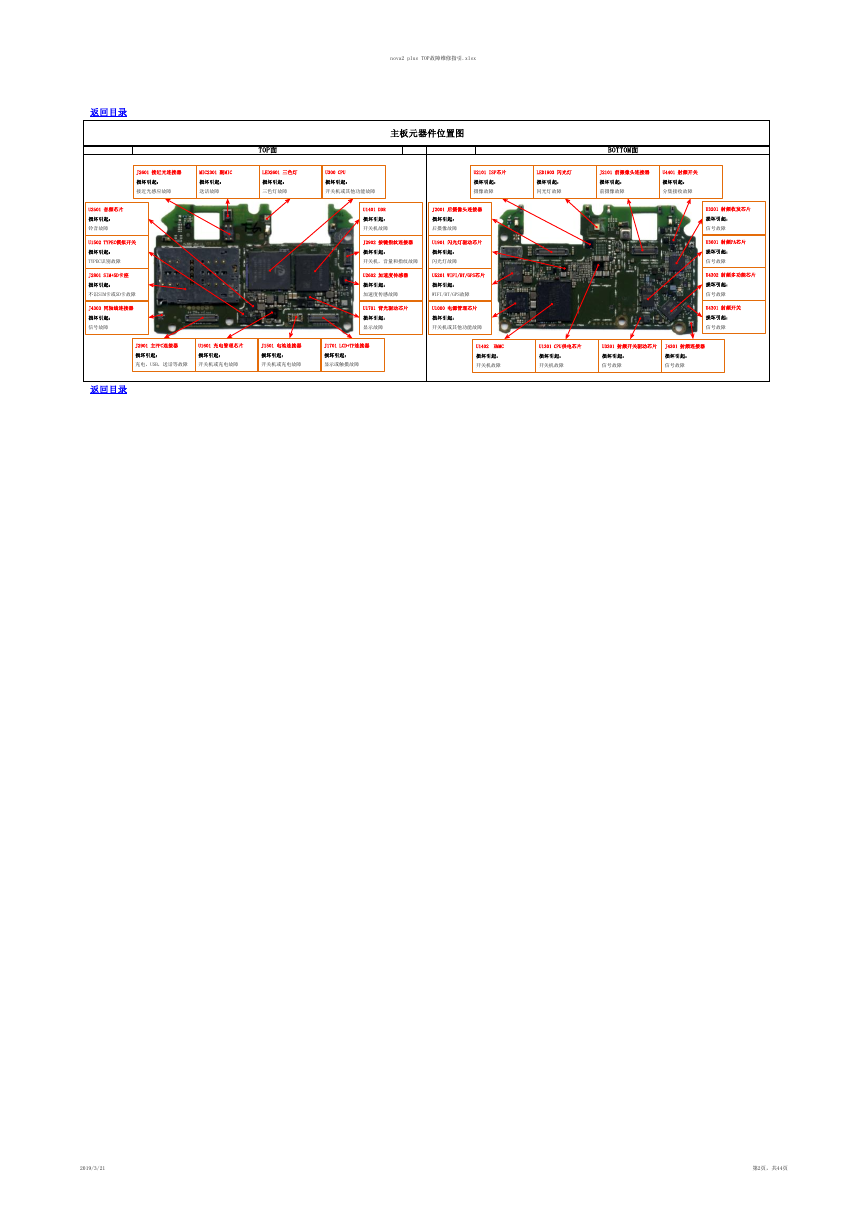

nova2 plus TOP故障维修指引.xlsx 主板元器件位置图 TOP面 BOTTOM面 J2601 接近光连接器 MIC2301 副MIC LED2601 三色灯 U300 CPU U2101 ISP芯片 LED1903 闪光灯 J2101 前摄像头连接器 U4401 射频开关 损坏引起： 损坏引起： 接近光感应故障 送话故障 损坏引起： 三色灯故障 损坏引起： 开关机或其他功能故障 损坏引起： 摄像故障 损坏引起： 闪光灯故障 损坏引起： 前摄像故障 损坏引起： 分集接收故障 U1401 DDR 损坏引起： 开关机故障 J2001 后摄像头连接器 损坏引起： 后摄像故障 J2902 按键指纹连接器 U1901 闪光灯驱动芯片 损坏引起： 损坏引起： 开关机，音量和指纹故障 闪光灯故障 U2602 加速度传感器 U5201 WIFI/BT/GPS芯片 损坏引起： 损坏引起： 加速度传感故障 WIFI/BT/GPS故障 U1701 背光驱动芯片 U1000 电源管理芯片 损坏引起： 显示故障 损坏引起： 开关机或其他功能故障 U3201 射频收发芯片 损坏引起： 信号故障 U3601 射频PA芯片 损坏引起： 信号故障 U4302 射频多功能芯片 损坏引起： 信号故障 U4301 射频开关 损坏引起： 信号故障 返回目录 U2501 音频芯片 损坏引起： 铃音故障 U1502 TYPEC模拟开关 损坏引起： TYPEC识别故障 J2801 SIM+SD卡座 损坏引起： 不识SIM卡或SD卡故障 J4303 同轴线连接器 损坏引起： 信号故障 J2901 主FPC连接器 U1601 充电管理芯片 J1501 电池连接器 J1701 LCD+TP连接器 损坏引起： 损坏引起： 损坏引起： 损坏引起： 充电，USB，送话等故障 开关机或充电故障 开关机或充电故障 显示或触摸故障 U1402 EMMC 损坏引起： 开关机故障 U1301 CPU供电芯片 U3301 射频开关驱动芯片 J4301 射频连接器 损坏引起： 开关机故障 损坏引起： 信号故障 损坏引起： 信号故障 返回目录 2019/3/21 第2页，共44页
